Tesla 2833AB Unisono, oprava kazetové části

Zpráva

RomanoREPAIRS · #1 Příspěvek od **RomanoREPAIRS** » 20 kvě 2014, 06:50

Zdravím, renovuji radiokazeťák Unisono a potřebuju poradit ohledně magneťáku. Rádio už funguje výborně - slušná selektivita. Stačilo prostříkat potenciometry a hraje jak z praku. Ale problémy mi způsobuje (nepřekvapivě) kazeťák. Zaprvé bych potřeboval ideálně foto kam příjdou dráty z kombinované hlavy (v SM to není moc jasné) respektive je mám možná dobře ale hlava může být KO - to bych poznal jak? Kdybych třeba šroubovákem ťuknul do vývodů tak to musí zřetelně zabručet ne?

BOBOBO · #2 Příspěvek od **BOBOBO** » 20 kvě 2014, 08:54

Elektricky ji zkontroluješ ohmmetrem . A nejlépe přímo z vývodů z DPS . No a vrčet to musí jen při doteku jednoho vývodu . Pokud bručí i u druhého vývodu bude chyba tam , třeba ulomený kabel .

#3 Příspěvek od **ok1hga** » 20 kvě 2014, 09:45

BOBOBO píše:Elektricky ji zkontroluješ ohmmetrem

a hned potom ji můžeš odmagnetovat,
jinak to začne šumět jak Niagára a může to poškodit i tvoje starší záznamy . . .

BOBOBO · #4 Příspěvek od **BOBOBO** » 20 kvě 2014, 10:12

Ach jo , kde jsi na tom byl ...

#5 Příspěvek od **ok1hga** » 20 kvě 2014, 10:16

stalo se mi to, před dvaceti léty . . .

RomanoREPAIRS · #6 Příspěvek od **RomanoREPAIRS** » 20 kvě 2014, 15:19

Tak hlava i kabely OK (odpor hlavy 73 R)

RomanoREPAIRS · #7 Příspěvek od **RomanoREPAIRS** » 20 kvě 2014, 16:03

tak další zjištění. Po stisku play se na chvilku tiše ozve muzika ale potom se pomalu ztrácí. To samé při převíjení se zvukem (chvíli je zřetelně slyšet zrychlená hudba ale potom utichne)

#8 Příspěvek od **Michal22** » 20 kvě 2014, 16:27

Nemám schema, ale předpokládám že jako zesilovač pro mgf tam bude nějaký ten ULxxxx od Unitry, používal se dost. Takže bych jej zkusil najít, napájení by mělo jít odvodit od filtračního elytu. Když si na napájení připojíš měřák a stiskneš Play, tak by se tam asi mohlo objevit napětí, které pak bude klesat. Tím by bylo způsobeno to, co popisuješ. No a pak by mohl být problém v tom přepínači, který tady (myslím) byl řešený ála Mode Switch.

RomanoREPAIRS · #9 Příspěvek od **RomanoREPAIRS** » 20 kvě 2014, 16:33

Jsou tu klasické izostaty

#10 Příspěvek od **ok1hga** » 20 kvě 2014, 17:45

to "RomanoREPAIRS"
proč nepokračuješ ve vlákně kde jsi sháněl manuál ?
http://www.ebastlirna.cz/modules.php?na ... ic&t=64469
. . . je tam i odkaz na schéma

RomanoREPAIRS píše:Jsou tu klasické izostaty

ale na zapínání "play" by tam měl být "pružný kontakt" přes který se přivádí nap. napětí do snímacího zelilovače a pravděpodobně tam bude špatný kontakt (K6 ?)

#11 Příspěvek od **Hill** » 20 kvě 2014, 17:50

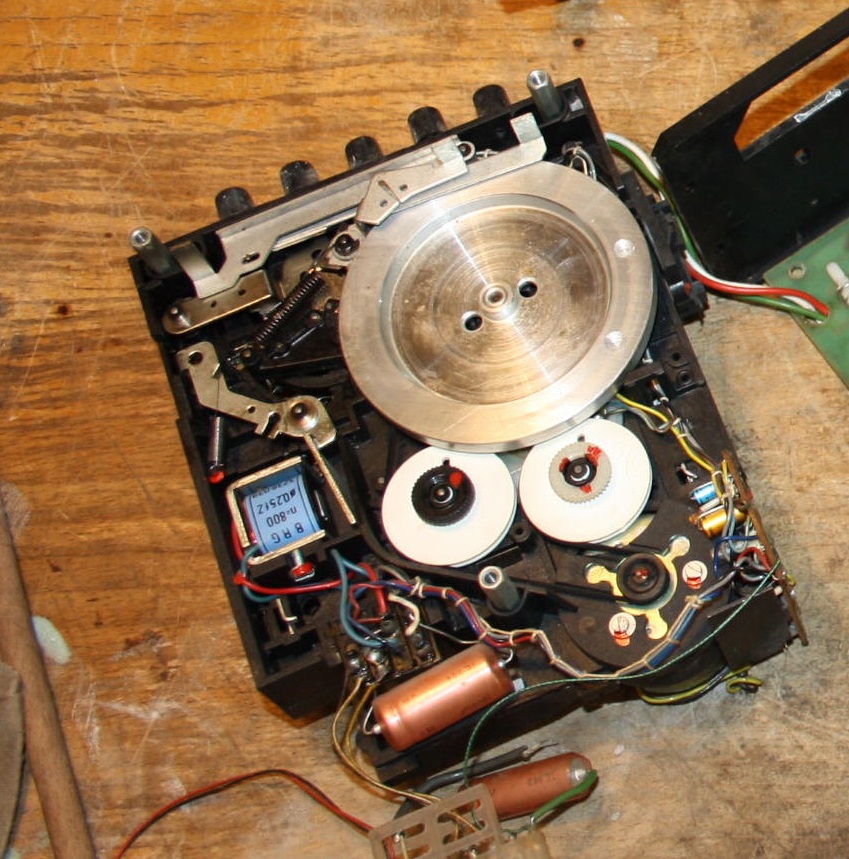

Je v tom Maďar, BRG MK27 s touto mechanikou (a čtyřvývodovou mazací hlavou):
Obrázek

V Unisonu je integrovaný jen koncový zesilovač (klasika MBA810), zbytek je čistě tranzistorový.
Problémy dělají velké přechodové odpory kontaktů přepínače a svodové proudy elektrolytů, které se za ty roky bez napětí docela slušně rozformovaly.

Schéma jsem nakonec na netu našel, ale nebylo to vygůůglené za pět sekund, jako obvykle, ale lovil jsem v odkazech téměř půlhodinu (ani na rm.org není schéma, a to už je co říci!), pak během další půlhodiny jsem se pokusil ty fotky zčitelnit, protože do kvality měly dost daleko. Ale víc z toho nedostanu.
Stáhni si to tady na uploadu.
To zapojení je tak primitivní, že snad víc nepotřebuješ.

#12 Příspěvek od **ok1hga** » 20 kvě 2014, 18:09

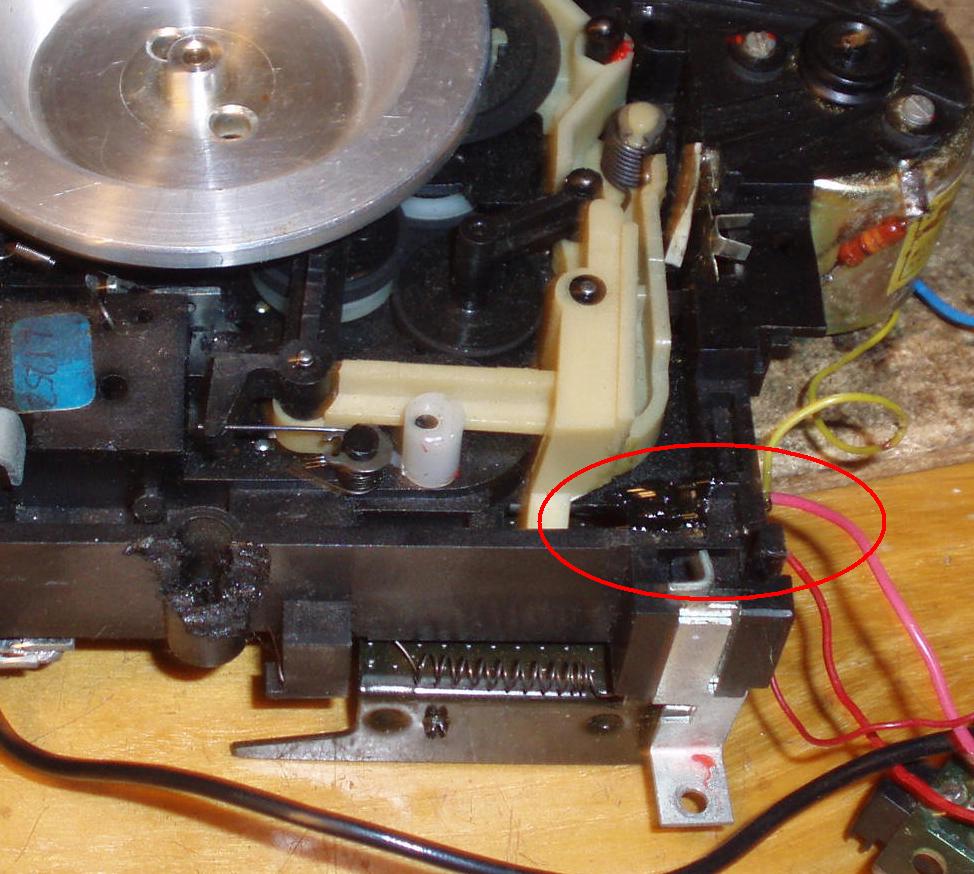

ten kontakt je tady . . .
není tam jen upadlý drát ?

RomanoREPAIRS

Pánové tam je jiná mechanika - SM-1 s elektromagnetickým koncovým vypínačem ale ano mazací hlavička má čtyři vývody. Zjistil jsem jednu věc a to že když zmáčknu play a šroubovákem se dotknu přivodu na DPS tak chvilku hlasitě bručí a potom brukot pomalu utichá. Spínače jsou OK (jsou soustředěny do jedné krabičky pod mechanikou) takže bych to viděl na elyty. Ale to bych potřeboval poradit (dle schématu) které vyměnit.

BOBOBO · #14 Příspěvek od **BOBOBO** » 20 kvě 2014, 19:17

Jako normálně , bruč odzadu . :lol:
