Staré rádio ELPROM, Typ M2

Zpráva

foxrider · #1 Příspěvek od **foxrider** » 31 kvě 2014, 16:57

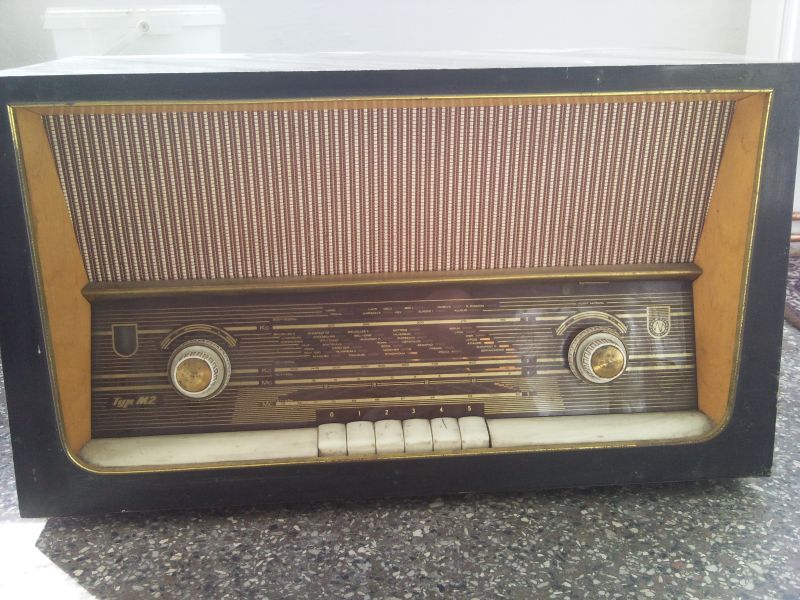

Dobrý den, dnes jsem v SD ukořistil toto rádio. Vypadá dost zachovale jen černý lak je odřený.

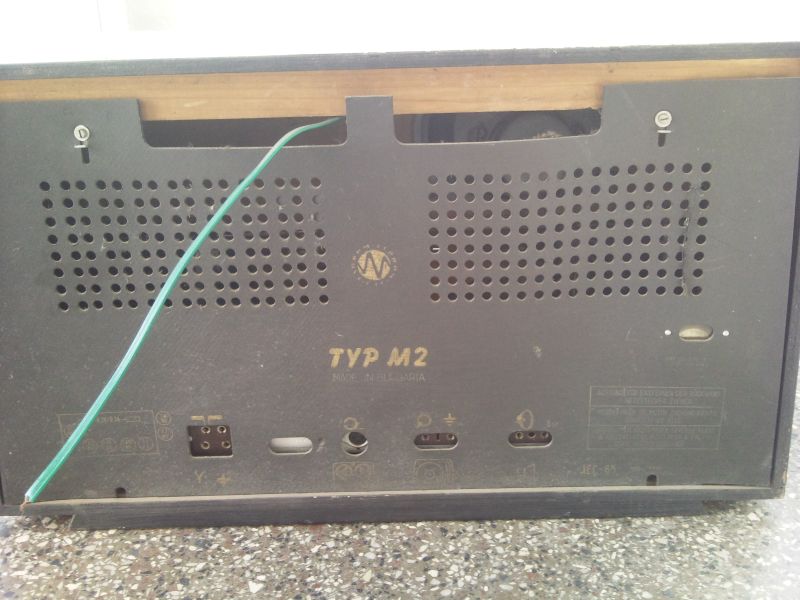

Jeto značka ELPROM Typ M2, Made in Bulgaria, elektronkové.
Je to něco vzácnějšího nebo běžnější kus?
Chybí tomu přívodní šňůra a visí tam kus anténní dvojlinky. vevnitř je vidět feritová anténa zřejmě vypadlá z držáku ještě jsem to nerozdělával. Jak to můžu odzkoušet abych tomu třeba neublížil?
Díky moc!
Foxrider

CZJKP1 · #2 Příspěvek od **CZJKP1** » 31 kvě 2014, 17:15

při nejmenším, Vyčistit, zformovat elyty, potom zapnout se žárovkou 40W v sérii

serviceman · #3 Příspěvek od **serviceman** » 31 kvě 2014, 17:42

Někdo tady doporučoval ještě před prvním zapnutím vyměnit vazební kondenzátor na koncovku. Zní mi to dost rozumně.

CZJKP1 · #4 Příspěvek od **CZJKP1** » 31 kvě 2014, 17:54

ano, zapomněl bych.

On by mohl mít svod a ta elka by odešla.

#5 Příspěvek od **ok1hga** » 31 kvě 2014, 18:04

tady je popis a schémata
http://www.oldradio.hu/elprom-m2-a.htm

kulikus · #6 Příspěvek od **kulikus** » 31 kvě 2014, 18:29

serviceman píše:Někdo tady doporučoval ještě před prvním zapnutím vyměnit vazební kondenzátor na koncovku. Zní mi to dost rozumně.

Chystám se zapnout něco podobného...
Co je to koncovka?

foxrider · #7 Příspěvek od **foxrider** » 31 kvě 2014, 18:31

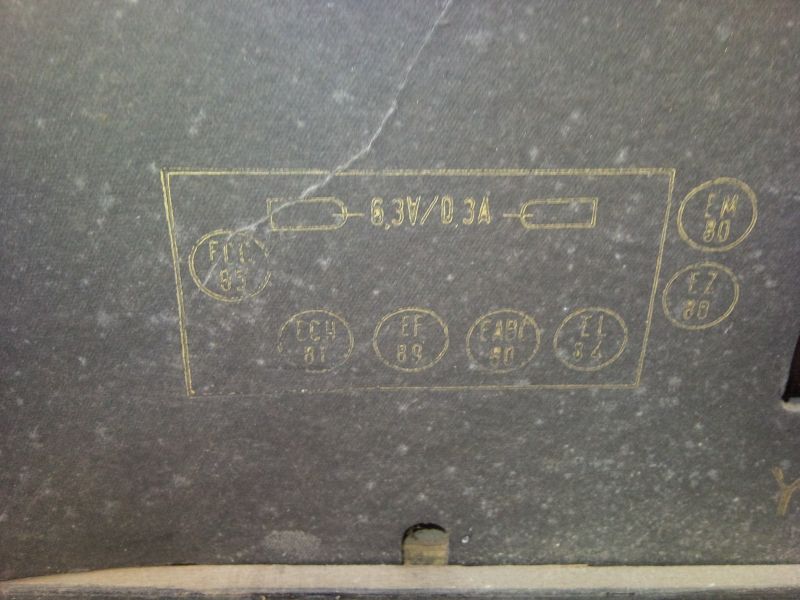

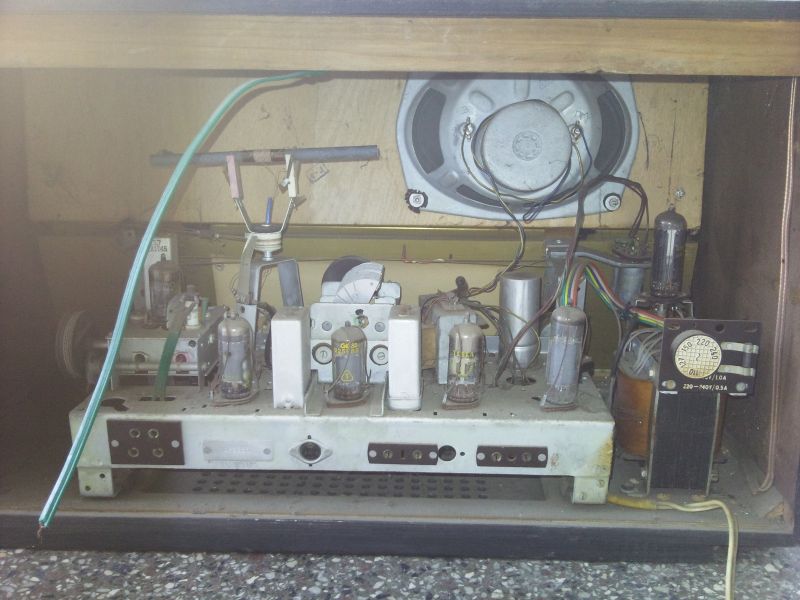

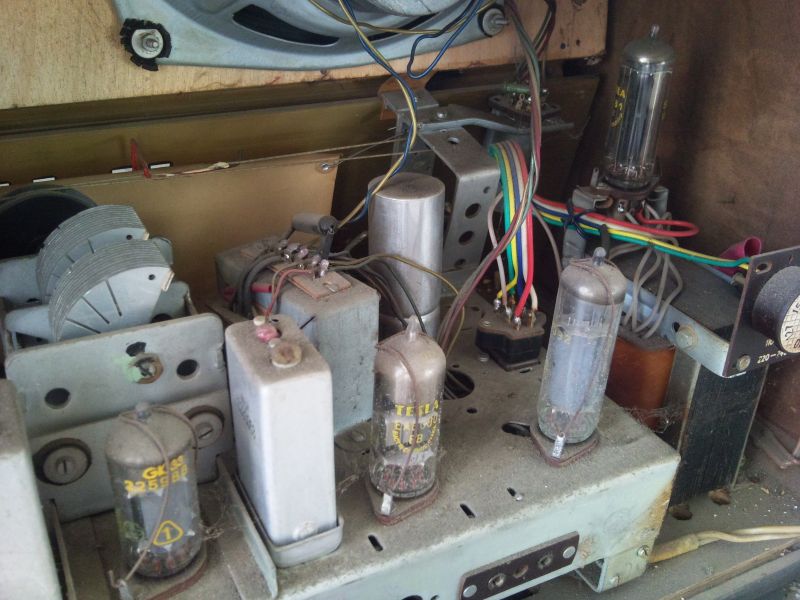

Tak jsem to otevřel, je tam jen dost prachu, přívodní šňůra tam je, byla nakonec stočená vedle šáska za zadní stěnou

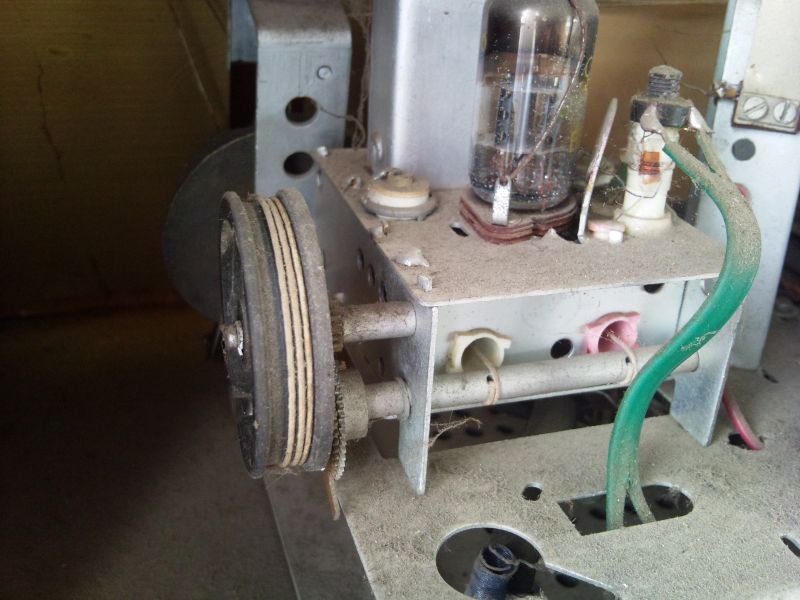

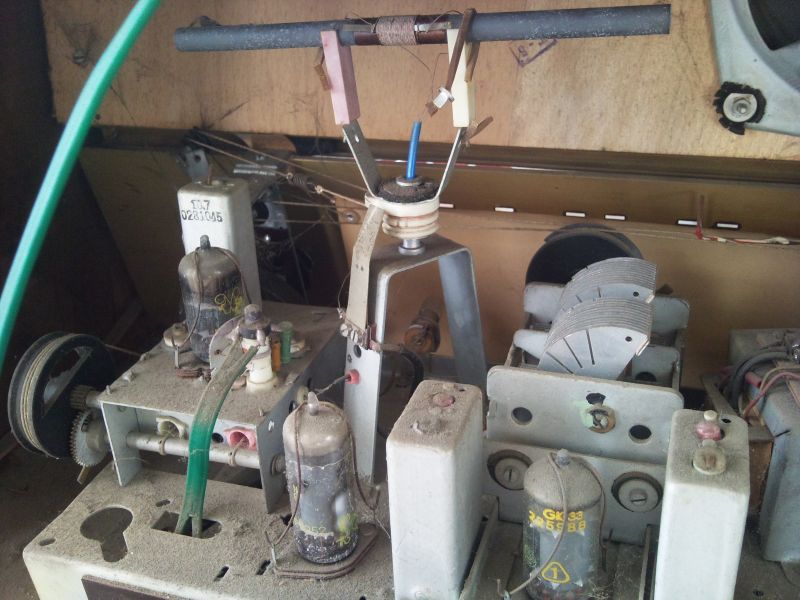

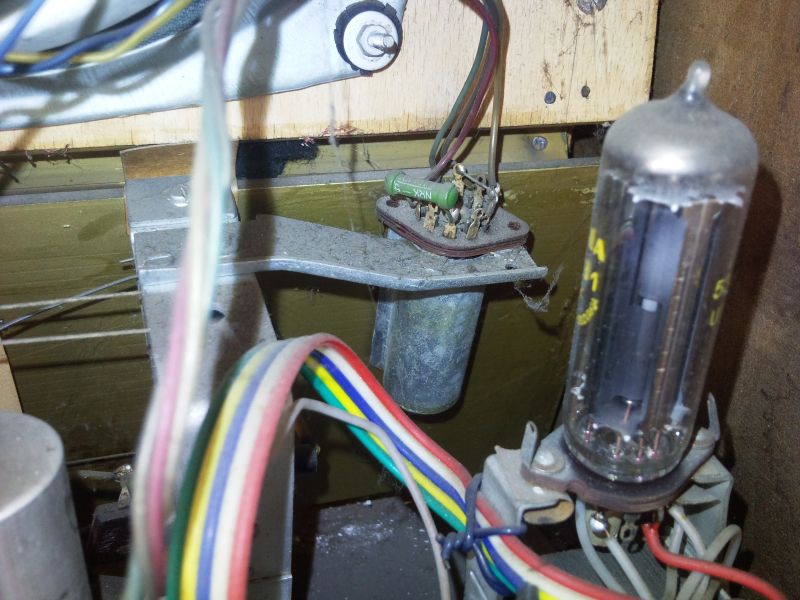

Síťová pojistka 0,5A je přepálená. Rádio má magické oko. Feritovou anténu jsem zpět nasadil do držáků drátky nebyly urvané ale gumičky které jí drží jsou totálně zpuchřelé a prasklé. Zajímavé na ní je že je otočná. Je tam ještě jeden zajímavý ladící systém.

serviceman · #8 Příspěvek od **serviceman** » 31 kvě 2014, 18:31

Koncovka je poslední nf lampa, která pracuje do výstupáku. Nahoře EL84

#9 Příspěvek od **ok1hga** » 31 kvě 2014, 19:08

serviceman píše:Někdo tady doporučoval ještě před prvním zapnutím vyměnit vazební kondenzátor na koncovku.

není to úplně nutné, záleží na typu kondíku . . .
. . . ale je dobré přeměřit napětí v patici na dutince pro G1 s vytaženou koncovou lampou EL84.
Pokud je vazba v pořádku, bude tam 0V. Pokud tam budou i třeba jen desítky milivoltů, znamená to, že má vazební kondík svod.

foxrider · #10 Příspěvek od **foxrider** » 31 kvě 2014, 19:25

ok1hga: prosím jak to na té patici změřím kde co proti čemu
Díky

foxrider · #11 Příspěvek od **foxrider** » 31 kvě 2014, 19:42

To jako na té patici kontakt č. 2 proti kostře šáska? nebo 2 proti 3?

#12 Příspěvek od **ok1hga** » 31 kvě 2014, 20:09

č.2 proti GND,
ostatně všechna měření se provádějí proti zemi . . .
. . . pokud není napsáno jinak.
(třeba měření konkrétního napětí-úbytku na odporu)

už sis stahl schéma ?

foxrider · #13 Příspěvek od **foxrider** » 31 kvě 2014, 20:12

Ano, mám ho stažené.
Takže multimetrem změřit napětí mezi dutinkou č.2 proti šasi?
Jo, prosím jak se číslují kontakty elektronek? To v mém obrázku - to je teda číslování při pohledu na kontakty ZESPODU baňky?
Ještě mě zaráží ta přepálená síťová pojistka.

serviceman · #14 Příspěvek od **serviceman** » 31 kvě 2014, 20:17

Ano, zespodu.
Právě kvůli případnému zkratu ti CZJKP1 radí připojit rádio pro začátek přes žárovku.

foxrider · #15 Příspěvek od **foxrider** » 31 kvě 2014, 20:23

Takže v patici co je v šasi = zrcadlově obráceně, číslováno PROTI směru hod. ruč. - v zapnutém stavu přes žárovku bez elektronky změřit 2 proti zemi a nesmí tam být nic....
