Jakou potřebuji diodu?

Zpráva

Pradlenka · #1 Příspěvek od **Pradlenka** » 17 čer 2014, 21:15

Ahoj, potřebuji diodu, ale takovou, která jednou jako dioda funguje a podruhé ne (tedy v jednom směru průchozí, ve druhém nikoliv) - měla by být regulována napětím a představuji si ji jako dvoubran, kdy mezi dvěma nohama je dioda, pak třetí noha slouží jako zapínač diody a čtvrtá noha jako její vypínač, ale tak, že diodické schopnosti zmizí až po té, kdy napětí poprvé zmizí i z nohy "vypínač diody". Existuje něco takového? Bavíme se o napětí do 15V a proudu 0,5A. Jinak ve výchozím stavu by dioda měla být vypnutá(tedy průchozí oběma směry).

kovar · #2 Příspěvek od **kovar** » 17 čer 2014, 21:23

Vizi máš docela zajímavou

. A tohle je teda třešnička na dortu

"Jinak ve výchozím stavu by dioda měla být vypnutá(tedy průchozí oběma směry)."

ZVUK2000 · #3 Příspěvek od **ZVUK2000** » 17 čer 2014, 21:48

Pomoci relátek by to neměl být problém.

misocko · #4 Příspěvek od **misocko** » 17 čer 2014, 23:51

frekvencia spinania?

#5 Příspěvek od **Hill** » 18 čer 2014, 05:47

Dioda vždy vede v jednom směru (předpokládá se samozřejmě, že není vadná).
Přemostit diodu, aby proud mohl procházet oběma směry, lze například kontaktem relé nebo tyristorem, ten však, když už byl sepnutý, rozepne jen v případě, že proud v příslušném směru je menší, než přídržný až nulový. Proud záporný tyristorem neprojde, což ale nevadí: teče přece tou diodou opačným směrem.

Ta tvoje specifikace není zrovna technicky jasná, tak si podle ní každý může představit jiné řešení. Napiš, k čemu to má sloužit, pak se možná dobereme řešení.
Vypnutá dioda (či tyristor) podle mne znamená, že zrovna nevede tam ani tam. Sepnutý prvek vede.

Yarda1 · #6 Příspěvek od **Yarda1** » 18 čer 2014, 12:06

Možná nebude od věci, když nám prozradíš nebo aspoň naznačíš, k čemu to potřebuješ. A nakreslíš časový diagram té funkce co chceš aby to dělalo.

#7 Příspěvek od **jandu** » 18 čer 2014, 19:57

Antiparalelne zapojené tyristory čiastočne vyhovejú požiadavke - teda až na "vypnutie" vodivosti. To nastane až po poklesu prídržného prúdu daného tryristoru v priepustnom smere .... záleží na tom, k čomu to potrebuješ.

Pradlenka · #8 Příspěvek od **Pradlenka** » 18 čer 2014, 21:34

No, vymyslel jsem si, že bych chtěl zapojit (prostřednictvím relé v krabici) osvětlení tří světel v domě, ovládané třemi vypínači (těmi cvakacími, co se vrací do původní polohy) ale tak, že po zmačknutí jednoho z dvou vypínačů se zapojí jiný pár světel (jedno světlo se rozsvítí vždy) a při zmačknutí třetího vypínače svítí vše. Po opětovném zmačknutí jakéhokoliv vypínače dojde k vypnutí všeho (tedy ne např. k rozsvícení zbylého světla).

tedy:
vypínač jedna = svítí dvě světla
vypínač dvě = svítí dvě světla (jedno jiné, než v předchozím v případě)
vypínač tři = svítí všechna tři světla

Jakmile po zmačknutí vypínače 1-3 zmačknu jakýkoliv jiný(či i ten samý), tak se vše zhasne. (např vypínač 2 - svítí dvě světla, pak zmačknu vypínač tři - zhasnuto). Jsou na to relé, kde je možné vést vodiče od vypínačů k třem tlačítkům ON/OFF, vždy ON, vždy OFF. No a zbývá prostě vyřešit, jak to pospojovat, aby to fungovalo. Došel jsem zatím k tomu, že by měla být dvě výše popsaná relé, dvě diody (aby se mi nezapínaly všechna tři světla, když nechci), ale mám "neřešitelný" problém. Když rozsvítím vypínačem 1-2 a chci zhasnout vypínačem 3, tak mi zhasne jedno světlo a rozsvítí se to druhé, čili svítí dvě a prostě se to musí vypnout tím tlačítkem 1-2. Tak jsem myslel, že bych to nějak očůral s nějakou speciální diodou (aby mi chvíli nepropouštěla pokyn od vypínače a pak zase jo)... Čili teď do mě :-)

jiriS · #9 Příspěvek od **jiriS** » 18 čer 2014, 22:20

Uff.
Nechceš to nějak nakreslit, co jsi vytvořil?
Vypadá to zajímavě.

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 18 čer 2014, 23:18

Možná, že ta speciální dioda se označuje zkratkou CPLD... 8-)

jiriS · #11 Příspěvek od **jiriS** » 19 čer 2014, 14:10

Už to tak vypadá.

weed_smoker · #12 Příspěvek od **weed_smoker** » 19 čer 2014, 23:15

Na podobný věci se používá třeba SIEMENS LOGO nebo MOELLER EASY,tuatam MITSUBISHI MELSEC.
Asi by šlo použít ARDUINO nebo PICAXE s relátkama na výstupu(nejlíp SSR) a optronama na vstupu (samozřejmě s přizpůsobením odporama a diodama podle napájecího napětí).Stavět to celý z relátek neni dobrý,bude to dělat kravál,nebude to spolehlivý a možná se některý budou často pálit.

jiriS · #13 Příspěvek od **jiriS** » 20 čer 2014, 14:06

Ale stejně bych rád viděl, cos postavil, i když to nechodí podle tvých představ. Možná by opravdu stačilo přidat nějaku tu diodu, kondenzátor a odpor...
Jinak řešení je opravdu spousta.

Pradlenka · #14 Příspěvek od **Pradlenka** » 21 čer 2014, 15:01

[quote="weed_smoker"]Něco takového by samozřejmě bylo ideální, ale v případě nasazení u ovládání osvětlení v chodbě (max. 3 okruhy) poněkud nad dimenzované. Holt zůstanu u tohoto http://www.oez.cz/produkty/mir-impulzni-pametova-rele

#15 Příspěvek od **Bernard** » 21 čer 2014, 16:43

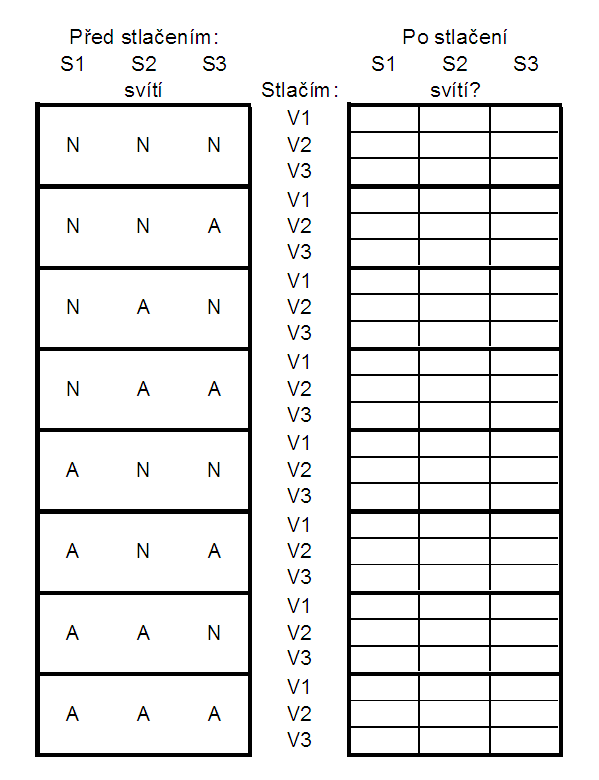

Kdyby to někdo chtěl řešit, asi bys mu měl vyplnit poslední tři sloupce v tabulce:
