náhrada výst.darlingtonů v zapojení s C520D

Zpráva

rapp · #1 Příspěvek od **rapp** » 27 čer 2014, 22:06

Ahoj,
přišel jsem po levnu ke dvěma modulům s C520D, ale ty jsou osazeny na výstupu k segmentovkám jen jednoduchými tranzistory KC307, což se hojně dělávalo, ale správně tam mají být darlingtony, podle pův.pramenů se tam používaly MPSA64.Chtěl bych ty KC307 nahradit ale nechci rýpat do původního pl.spoje a dávat tam dvojici tranzistorů v darlingtonově zapojení, (kdysi tato úprava vyšla v AR), chtěl bych využít původní pozice a osadit tam BC516 což je jediné běžně dostupné co jsem našel.Myslíte že tato náhrada bude OK ?

#2 Příspěvek od **Hill** » 27 čer 2014, 22:16

A KC308C nebo 309C už neseženeš?
Úplně tam stačí.

rapp · #3 Příspěvek od **rapp** » 27 čer 2014, 22:27

Seženu, ale ty nepotřebuji ani nechci, ty KC307 co tam mám jsou OK, já bych je jen chtěl nahradit nějakými těmi darlingtony aby se zbytečně nepřetěžoval výstup toho převodníku což vede k jeho horší stabilitě a v konečném důsledku špatné pověsti co se přesnosti týká.

gepard · #4 Příspěvek od **gepard** » 28 čer 2014, 03:20

Zdárec,
našel jsem to, na výstupy C520D - vývody č. 3, 4, 5 dej odpory 22kΩ a místo dvojic T1+T2, T3+T4 a T5+T6 (uvedených ve schématu) dej trandy BC516. Více ZDE (článek z AR - A97-10 - modul voltmetru s C520D).

rapp · #5 Příspěvek od **rapp** » 30 čer 2014, 21:59

V sobotu jsem měl den blbec, na co jsem šáhl to jsem podělal včetně PC ze kterého píšu, v neděli jsem raději na nic nešahal a dnes jsem ty sobotní průsery dával dohromady, proto se ozývám až teď.Díky, pomohlo to, na ty odpory jsem úplně zapoměl a těma BC 516 jsem si nebyl úplně jistý, takže Ď!

weed_smoker · #6 Příspěvek od **weed_smoker** » 03 črc 2014, 22:43

Fungovaly tam i BC313 (polský),pak KF517 (to sice darlington není,ale fungoval) a taky 2N3906,možná i MPSA 42 nebo 92 (ten,co je PNP).

reman · #7 Příspěvek od **reman** » 04 črc 2014, 20:17

weed_smoker píše:Fungovaly tam i ....

Ono tam funguje prakticky cokoliv PNP co snese proud segmentovkama.Ale to že to tam funguje neznamená že to tam patří.Do tohoto zapojení právě kvůli nepřetěžování převodníku,dosažení slušné stability a tím i přesnosti měřidla patří darligtonny, ať už diskrétní nebo v 1 pouzdře a taky tam původně byly doporučeny.To že je kdysi dávno nějaký umělec blbě nahradil jednoduchými tranzistory a tuto chybu pak kdekdo tupě kopíroval a pak si stěžoval jak C520 stojí za prd, ještě neznamená že je to tak správně.
Ty trandy nahraď klidně těmi BC516 tak jak ti psal "gepard", určitě je to lepší než zapojení jednoduchých tranzistorů.

danhard · #8 Příspěvek od **danhard** » 05 črc 2014, 02:37

reman píše: ...patří darligtonny, ať už diskrétní nebo v 1 pouzdře a taky tam původně byly doporučeny.

Kdybyste tak trochu nekecali

http://www.analog.com/static/imported-f ... AD2020.pdf

reman · #9 Příspěvek od **reman** » 05 črc 2014, 11:46

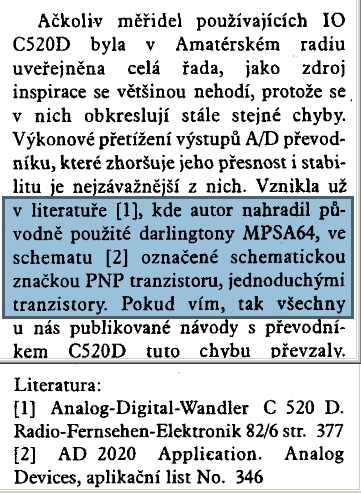

Nekecáme - viz AR10/97
vzhledem k tomu že jsem se s tímto provedením v praxi u panelových měřidel NSR provenience z 80tých let setkal, nemám důvod nevěřit.

danhard · #10 Příspěvek od **danhard** » 05 črc 2014, 18:07

To je o tom co bylo první - vejce, nebo nějaký výblitek v Amatérském Radiu ?
Výstup na ovládání digitů je proudově omezený, tpicky 3,2mA, na výstupu je 4,3V, takže ztráta v obvodu je cca 14mW.
Pokud by jsi chtěl ušetřit, tak stačí zařadit do výstupu součástky navíc, 1k odpory, tím se ztráta sníží pod 5mW.
Je to v multiplexu, ztráta na výstupním driveru je tam vždy jen 1x.

weed_smoker · #11 Příspěvek od **weed_smoker** » 01 srp 2014, 12:32

V bázích těch trandů mám odpory 2k2,napájení je 5V,tak by to nemuselo vadit.Na maximální proud 3mA z výstupu mi vychází odpor 1k67 (z hlavy),tak při 2k2 ten proud bude menší,něco přes 2mA,ty trandy maj obvykle h21E vyšší než 50 a to na LED stačí.Bez odporů ale jedině s darlingtonem.Možná by šlo použít třeba 4049 a dávat invertory po dvou do série(2xinvertovanej signál bude v podstatě ten původní-ten multiplex moc rychle neběhá,aby se zpoždění dvou invertorů projevilo).

BTW. obvod C520D začíná bejt nedostatkovej,chtěl jsem dva koupit v HK a bylo mi řečeno,že poslední 4 koupil někdo až z Ostravy a potřeboval jich 10.V tý prodejně je objednávali u DENKLa,kterej je má na stránkách vedený skladem,ale neviděli to optimisticky.Možná je bude mít Buček,ale o polovinu dražší.Zkusil jsem objednat u DENKLa dva a k tomu po dvou kusech C500 a C502 (4½ sada,C500 je ADC 4½,C501 ADC 3½ a C502 dekodér s MPX funkční s oběma - asi německá náhrada TL500,TL501 a TL502).Těch bude k mání asi dost,v AR bylo jen jedno zapojení DVM,a to s originálníma TL500/502. Pak tam je zajímavej taky C504D.

hrivan · #12 Příspěvek od **hrivan** » 01 srp 2014, 14:50

Hadex má už jenom 1 ks
http://www.hadex.cz/hledat/?search=c520d

gepard · #13 Příspěvek od **gepard** » 01 srp 2014, 16:03

Š-HOBBY
djoro.cz

weed_smoker · #14 Příspěvek od **weed_smoker** » 03 srp 2014, 12:09

Právě v tom Š-HOBBY jsem je sháněl a neměli ani jeden (poslední 4 směr Ostrava),neměli ani náhradu AD2020.Doporučili mi koupit 7107,kterej ale potřebuje "plovoucí" napájení a nemá MPX výstup.Od toho DENKLa mi přišel potvrzovací email,takže je asi bude mít.
djoro.cz to už má za paletu,256 CZK/1 kus je dost

gepard · #15 Příspěvek od **gepard** » 03 srp 2014, 12:30

... ty ceny - to je docela prasečinka.

Jinak jsem je ještě našel zde a zde - Puhy a zde - LED el.. Na aukru jich dost průběžně prodával precizek - jedině se ho zeptat ... (archiv aukro C520D).
Edit: C520D ... ještě třeba tady - u Denkla ta cena "ujde" 99,-Kč/ks
