Jak spínat výstupem z procesoru relé a zároveň triak?

Zpráva

Petr498 · #1 Příspěvek od **Petr498** » 28 čer 2014, 22:09

Dobrý večer

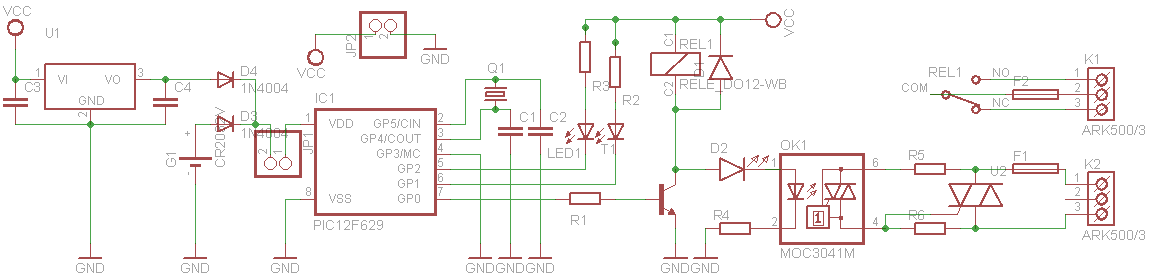

Potřebuji z výstupu procesoru (12f675) spínat relé a triak. Můžu to udělat takto?

jiriS · #2 Příspěvek od **jiriS** » 28 čer 2014, 22:55

Lze, jen musíš dodržet maximální proud výstupu procesoru. Možná by bylo lepší dát do série budící LED, potom by stačil jen jeden odpor (pokud je procesor napájený 5V).

hakamusai · #3 Příspěvek od **hakamusai** » 29 čer 2014, 00:31

Doporučoval bych posílit výstup procesoru tranzistorem.Podobně jak je v tomto schématu.

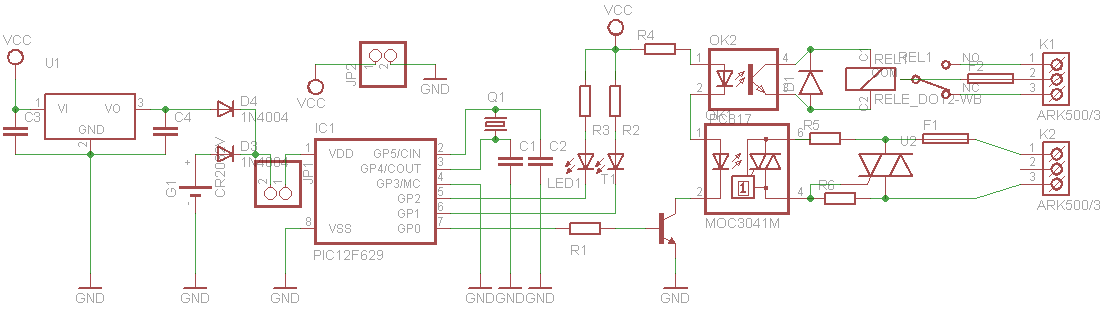

Petr498 · #4 Příspěvek od **Petr498** » 29 čer 2014, 00:54

I takto je to správně?

procesor · #5 Příspěvek od **procesor** » 29 čer 2014, 08:02

Nie.
Relé a triak budú vzájomne inverzne spínané.

BOBOBO · #6 Příspěvek od **BOBOBO** » 29 čer 2014, 14:34

Anodu D2 na VCC a odpor R ne na kostru , ale na C trandu .

breta1 · #7 Příspěvek od **breta1** » 29 čer 2014, 15:08

Já bych zkusil všechny tři vstupy MOCu do série s nějakým R.
Tomu MOCu stačí 15mA a to ten PIC dá.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 29 čer 2014, 19:59

Hlavně je to při 5V nejlepší řešení, jen ta indikační led musí být paralelně přes vlastní odpor, na to je 5V málo.

Petr498 · #9 Příspěvek od **Petr498** » 02 črc 2014, 15:52

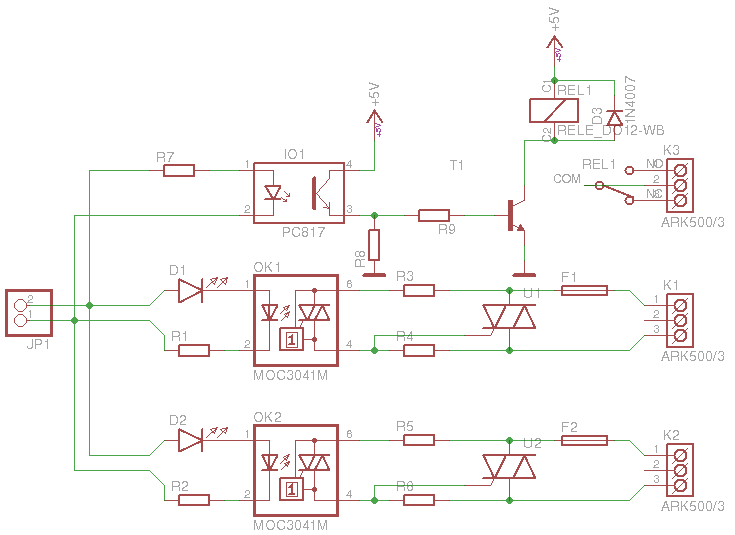

Indikační led tam ani nepotřebuji, nakonec jsem to upravil takto, pro kontrolu raději dávám sem. Díky všem za připomínky.

jiriS · #10 Příspěvek od **jiriS** » 02 črc 2014, 18:32

Mělo by to chodit.
Jirka
Sypu si popel na hlavu, kouk jsem jen na opto.

janousek · #11 Příspěvek od **janousek** » 02 črc 2014, 18:36

Relé asi nesepne, nemá napájení a nebo blbě vidím.

Eleman · #12 Příspěvek od **Eleman** » 02 črc 2014, 18:36

To těžko, relé nemá napájení.
A ještě jedna věc: spínat optronem PC817 přímo relé bude možné jen v případě, že proud cívkou bude menší než 50mA.

Petr498 · #13 Příspěvek od **Petr498** » 02 črc 2014, 19:10

To jsem přehlédl :oops:

a co optočlen pc817 vynechat a zapojit to jinak bez něj? potřebuji aby to bylo co nejmenší a nejjednodušší...

hakamusai · #14 Příspěvek od **hakamusai** » 02 črc 2014, 19:25

To schéma je nějaký divoký.Doporučoval bych tu pravou stranu úplně předělat.

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 02 črc 2014, 20:12

To relé dej do kolektoru tranzistoru a ledku z MOC přes odpor paralelně přes něj. Indikační ledku taky.

Z principu funkce procesorů to ale při zapnutí asi mžikově sepne.
