Transiwatt 140 studio

Zpráva

Dolejsi14 · #1 Příspěvek od **Dolejsi14** » 01 srp 2014, 11:44

Pěkný den,

při hlasitějším poslechu tohoto přístroje, jsem zjistil, že při vytočení hlasitosti na více než 6, začne zesilovač pískat. Dlouho jsem to neřešil, protože na tuto hlasitost nehraju, ale nyní mám trochu času se na to podívat. Takže, co jsem naměřil.

Napětí na kontrolních bodech jsou v pořádku, vyhlazené.

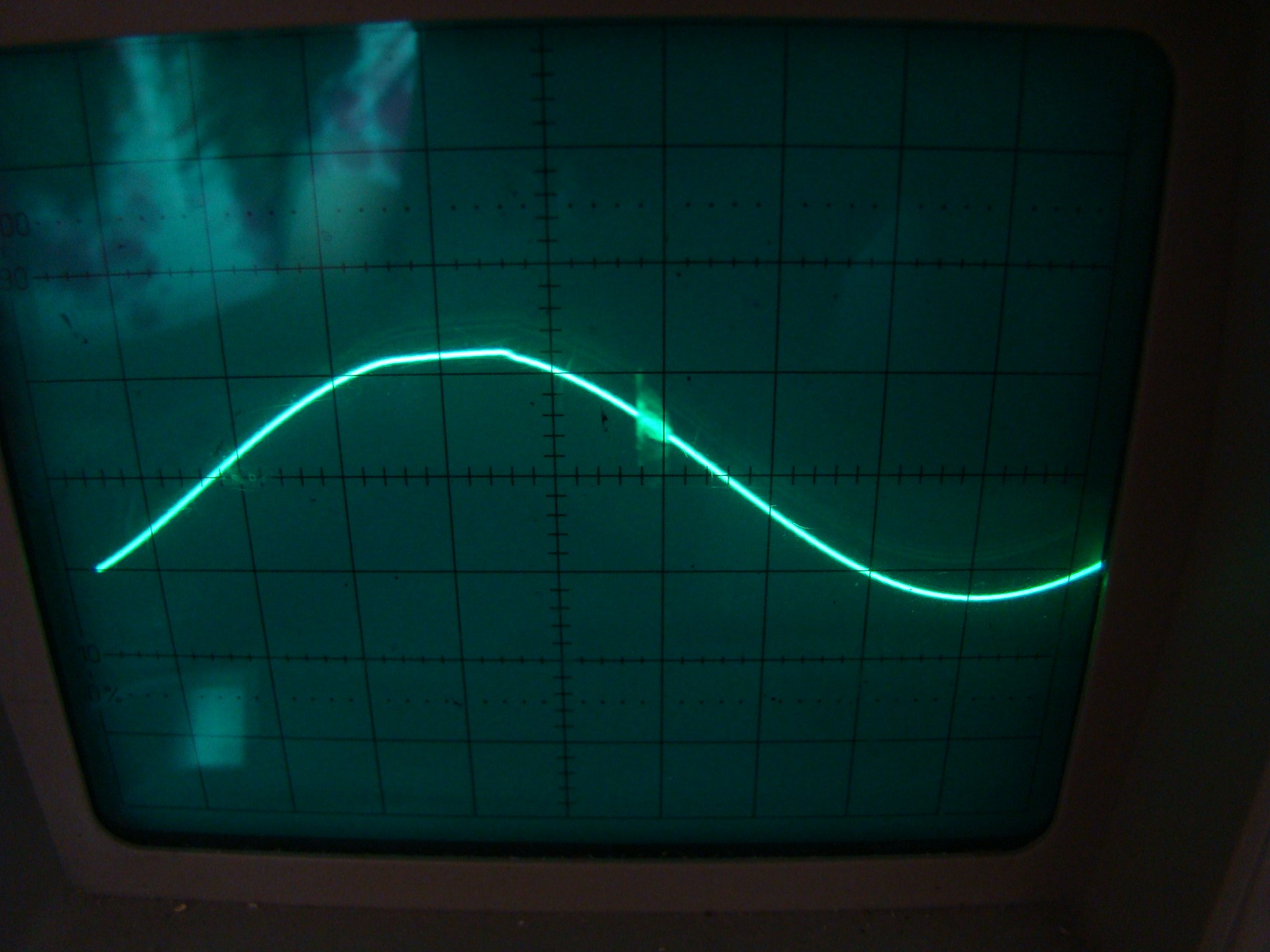

Vstupní signál sinus 1kHz přiveden do vstupu MGF3, napětí 1,5V. Měření na emitoru T7 předzesilovače. Měření bylo rychlé. Reproduktory nepřipojeny. Oba kanály se chovají stejně. Se zapnutým útlumem se rušení neobjeví.

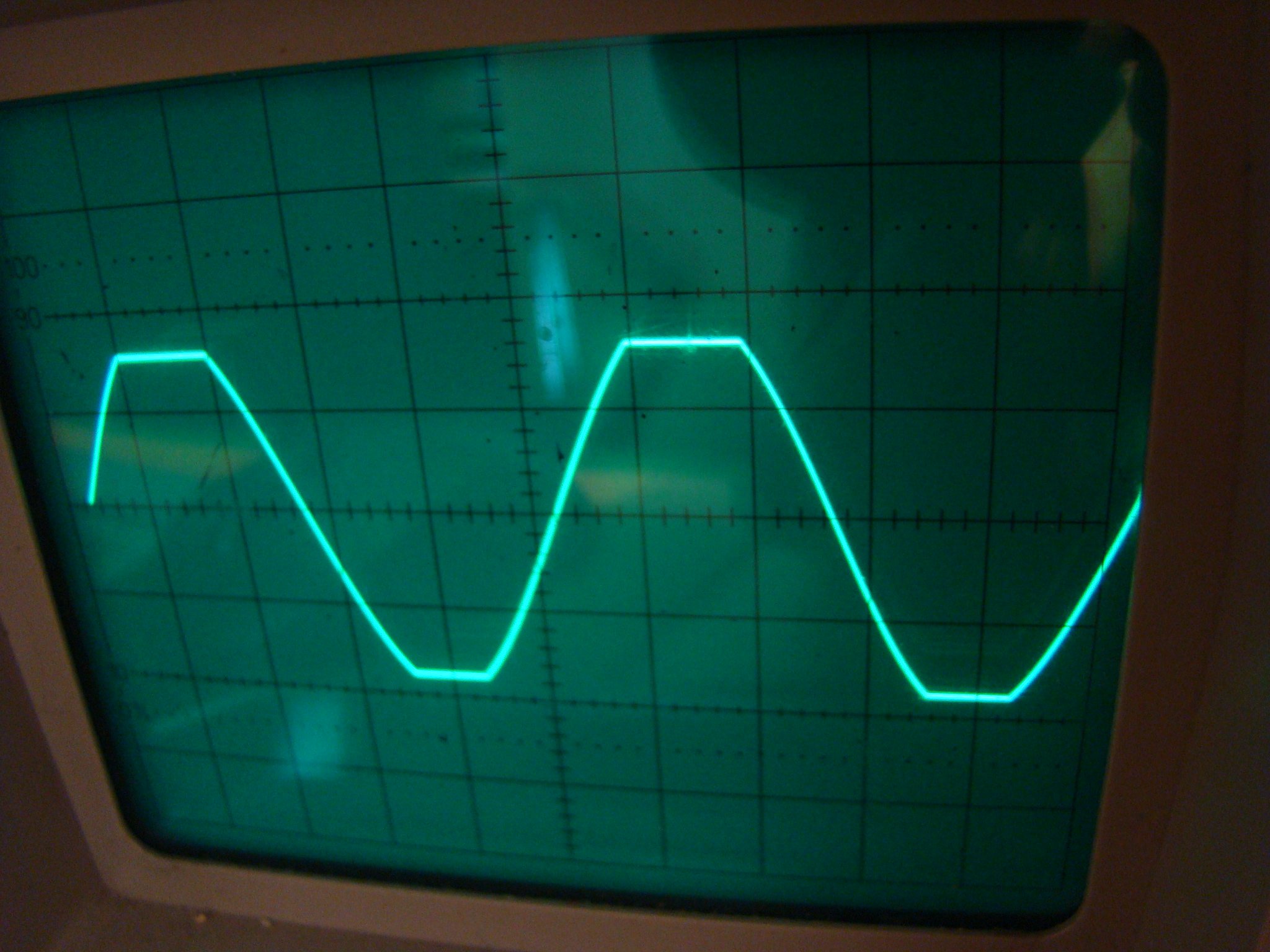

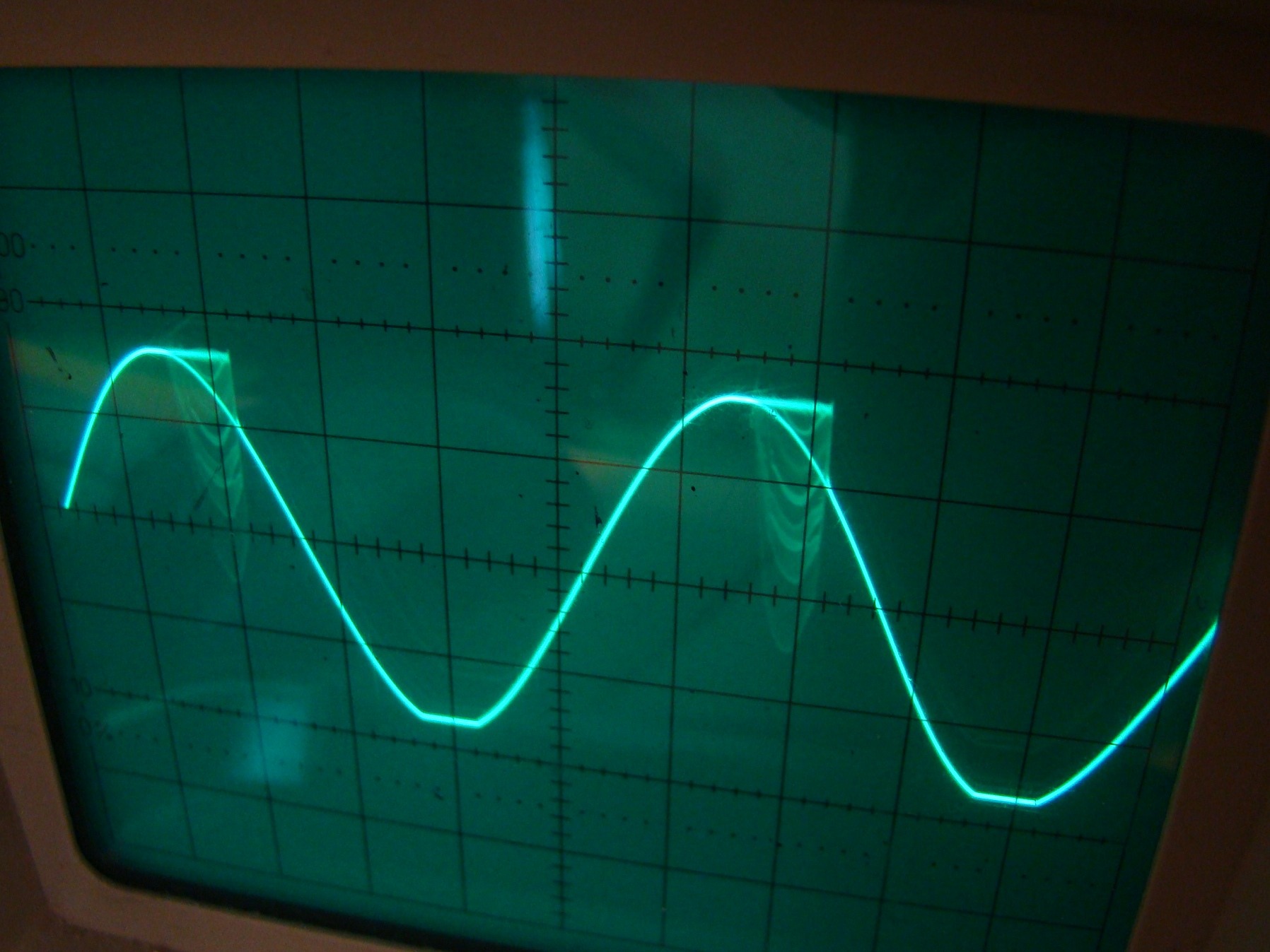

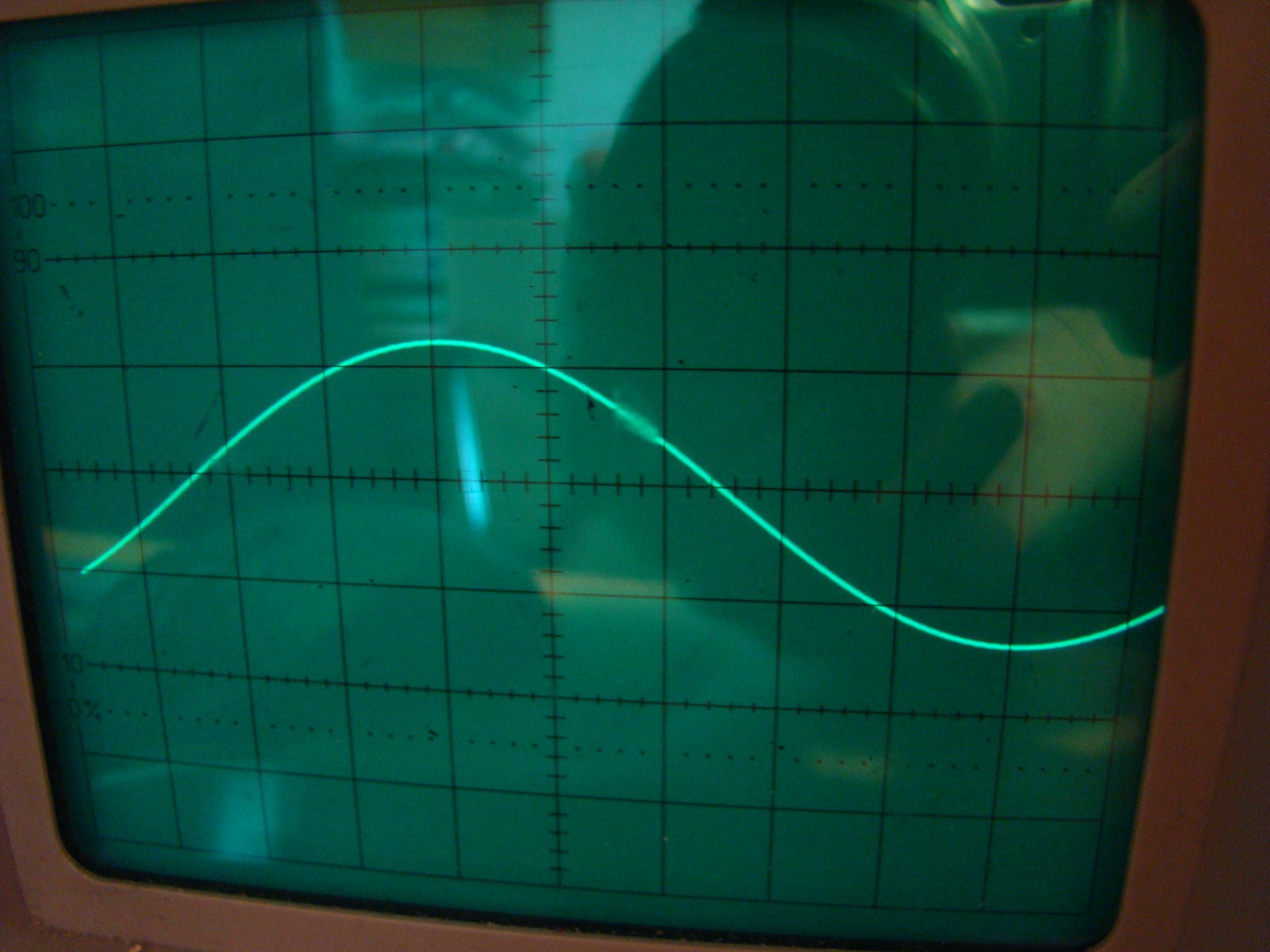

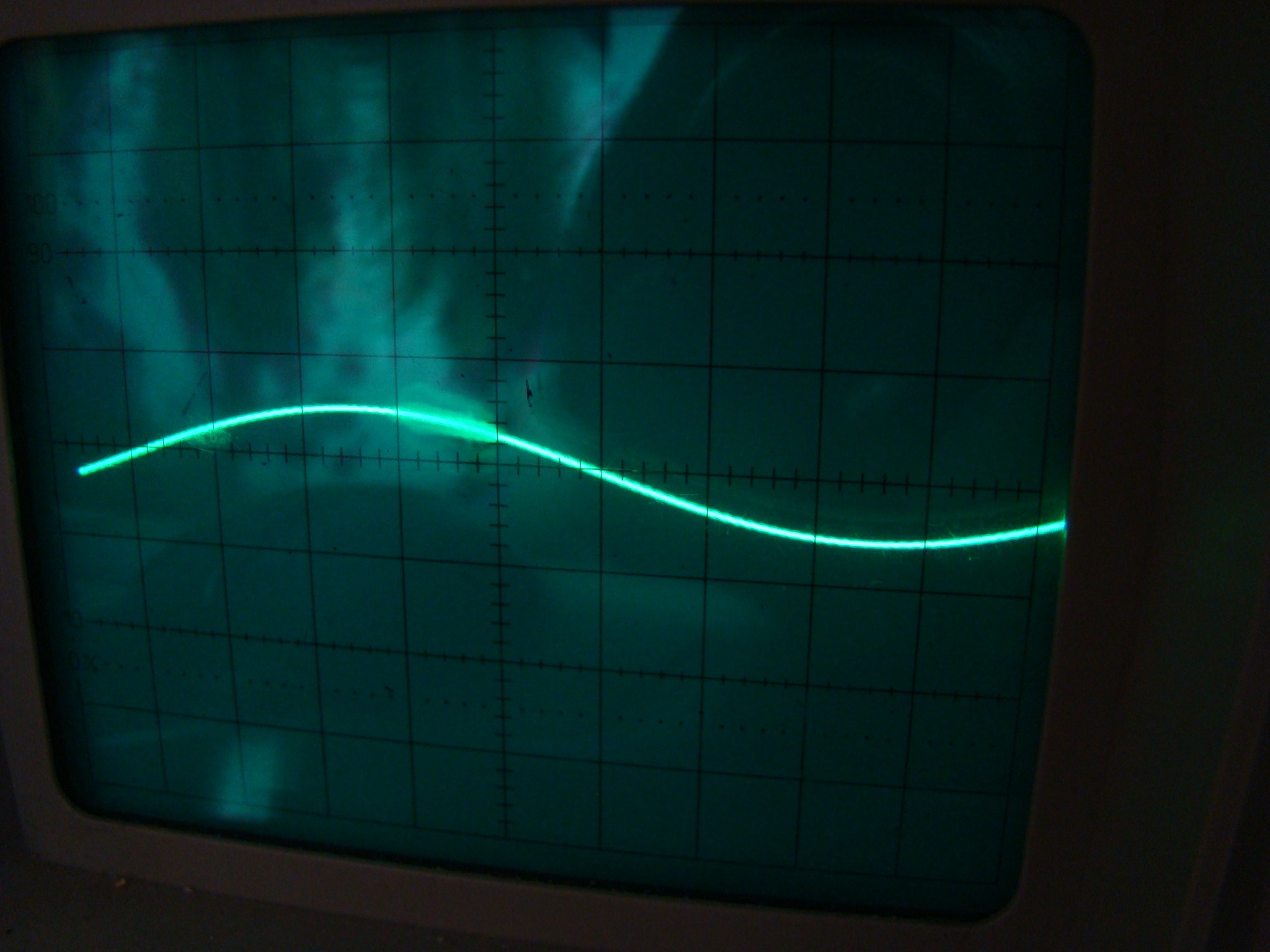

Všechny snímky 0,5V/cm a 0,1ms/cm (kromě 4.)

BOBOBO · #2 Příspěvek od **BOBOBO** » 01 srp 2014, 11:51

Ještě to zkus u samostatně napájených koncích .

Dolejsi14 · #3 Příspěvek od **Dolejsi14** » 01 srp 2014, 13:17

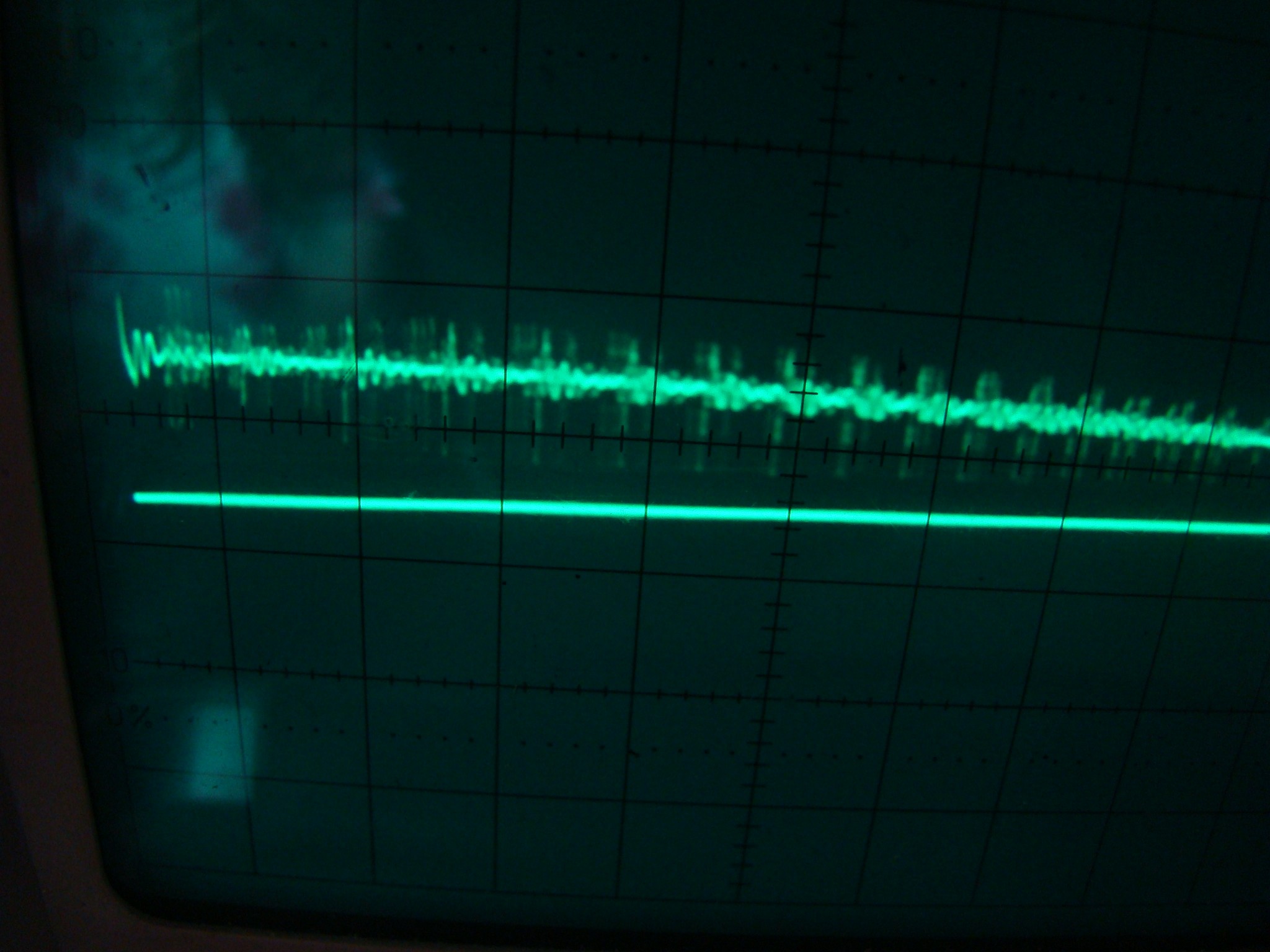

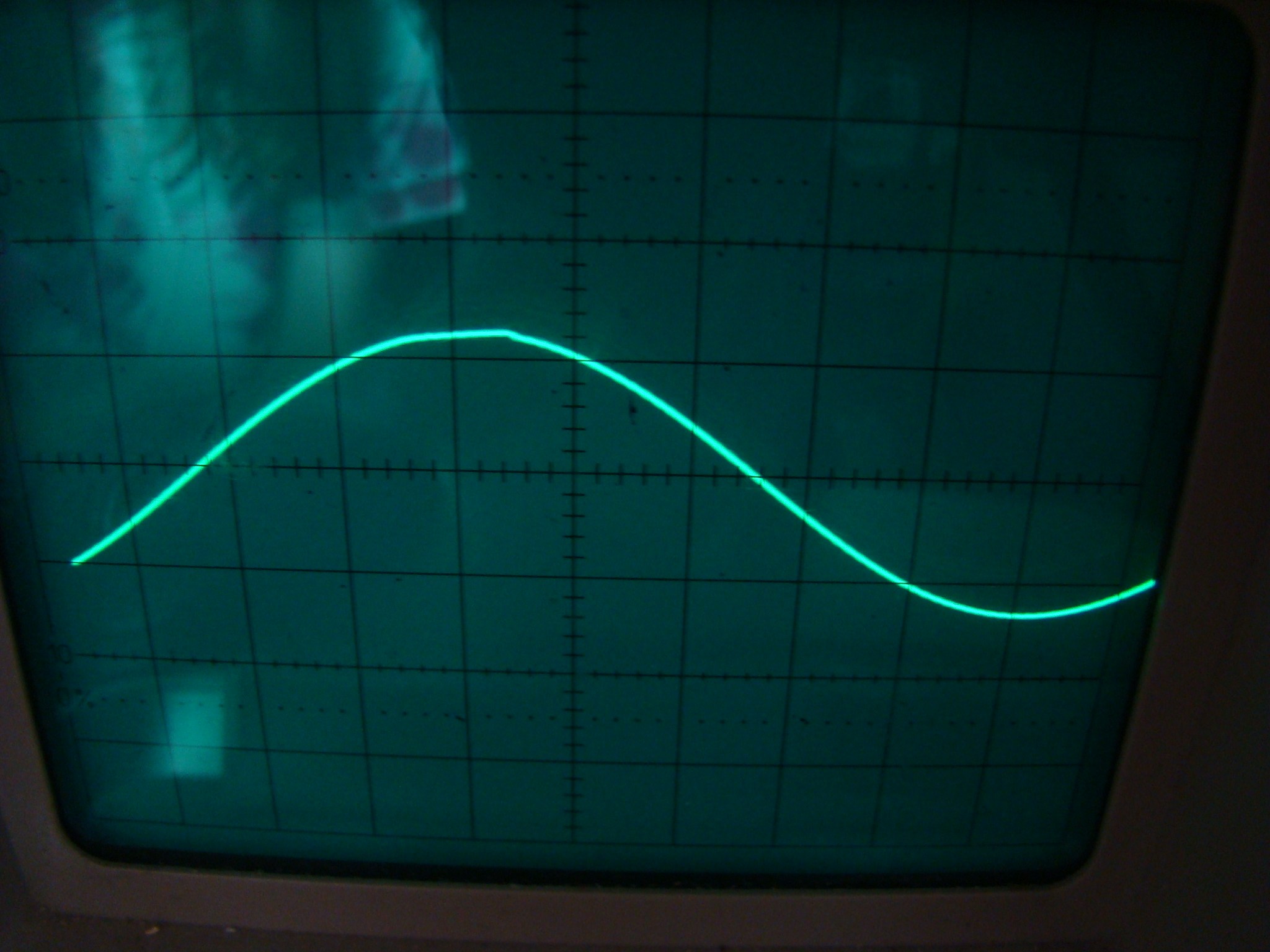

Trefná úvaha. Odpojoval jsem tedy pokaždé jednu pojistku (2,5A) z každého kanálu výkon. zes a měřil.

V komentářích myslím tím "Odpojen kanál" = vyjmuta pojistka daného kanálu

V roce 2010 byl zesilovač u Sinclaira na generálce.

BOBOBO · #4 Příspěvek od **BOBOBO** » 01 srp 2014, 13:23

U těchto lahůdek jednoho kusu jsem si ověřil , že dobře nakmitává konec , pokud má v ZV ten zpropadenej kond , jak kde 5-20pF . Buďto alespoň nerušil anebo naopak s ním to chtělo kmitat . Snad nikdy jsem posun k dobru neregistroval . Nadalší blokace napnap nejblíže koncovým trandům do středu přes tantaly .

#5 Příspěvek od **ok1hga** » 01 srp 2014, 13:30

BOBOBO píše:Nadalší blokace napnap nejblíže koncovým trandům do středu přes tantaly .

do jakého středu ?
TW140 má nesymetrické napájení.

BOBOBO · #6 Příspěvek od **BOBOBO** » 01 srp 2014, 13:33

V tom případě ke kostře . Měl jsem zato , že je dál než TW-120-ka . A v tomto případě bych ještě kontroloval zvláště vyrobené i náhodné zemní smyčky .

#7 Příspěvek od **ok1hga** » 01 srp 2014, 13:36

TW120 a TW140 jsou téměř stejné . . .

BOBOBO · #8 Příspěvek od **BOBOBO** » 01 srp 2014, 13:41

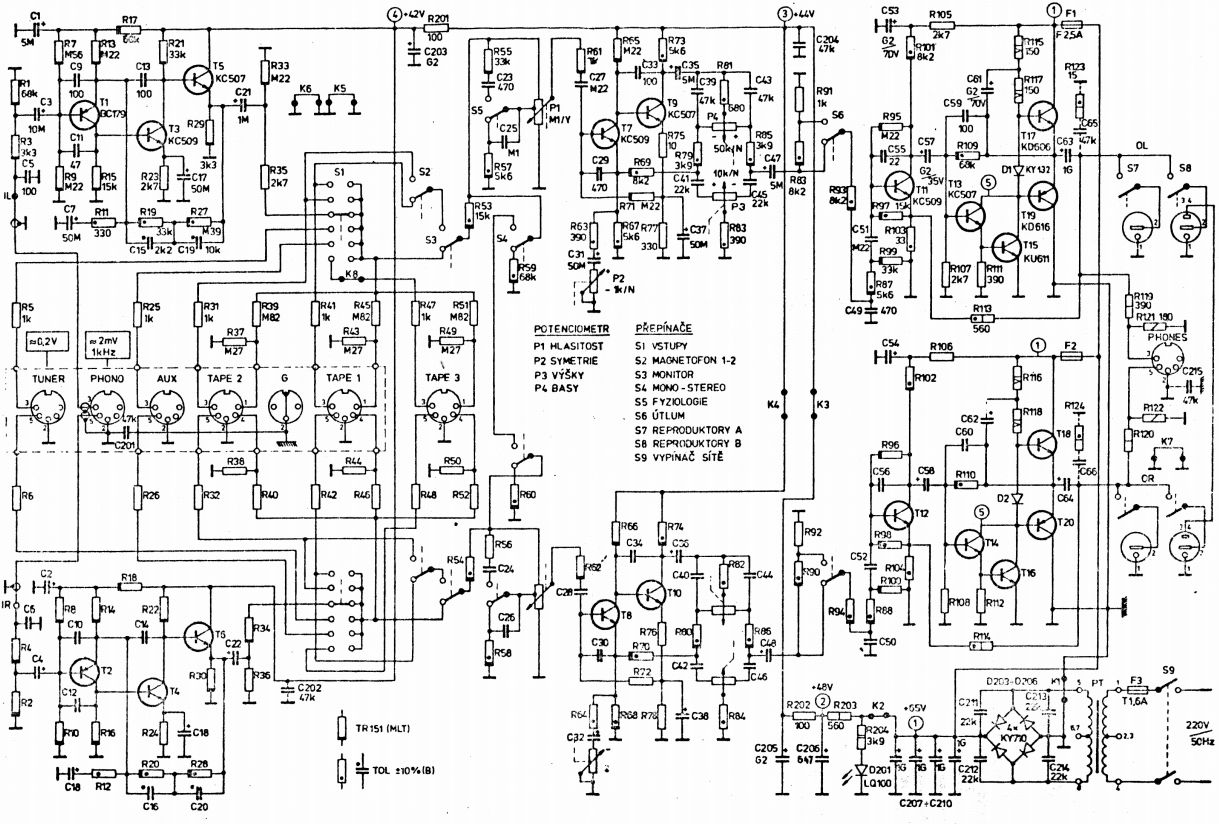

Koukám , že ten Boucherot je čárkovaně , máš ho tam ?

Dolejsi14 · #9 Příspěvek od **Dolejsi14** » 01 srp 2014, 14:00

Boucherota tam nikde nevidím. Je možné, že jsem se přehlídl. Vyzkouším.

Dolejsi14 · #10 Příspěvek od **Dolejsi14** » 01 srp 2014, 17:49

I poté co jsem přidal na konec 15Ω+47nF je situace naprosto stejná.

#11 Příspěvek od **ok1hga** » 01 srp 2014, 18:10

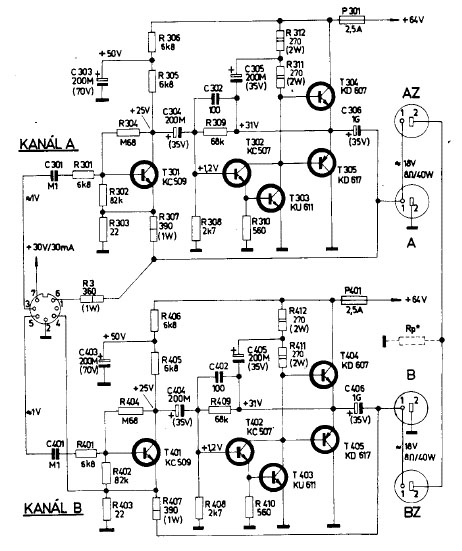

zkus zvětšit C59 asi na 180pF a dej mu do serie odpor 1K
zkontrolovat C61 a C57

monterjirka · #12 Příspěvek od **monterjirka** » 01 srp 2014, 20:31

Jestli jsem to dobře pochopil dělá to při vyšší hlasitosti. To by ale naznačovalo, že nekmitá samotný konec, ale něco z výstupu se dostává "před regulaci hlasitosti" a rozkmitá se to celé.
Šel bych po napájení, přechoďáky nebo něco přerušeného na zemních spojích,...

Dolejsi14 · #13 Příspěvek od **Dolejsi14** » 01 srp 2014, 22:34

Ano, je to tak. Z levého konce se to dostává na začátek na oba kanály. Do hledání se pustím zase zítra. Zatím děkuji za pomoc.

Dolejsi14 · #14 Příspěvek od **Dolejsi14** » 02 srp 2014, 20:59

Vyzkoušel jsem 200pF+1kΩ - bez zlepšení. Elyty jsem zatím neproměřil.

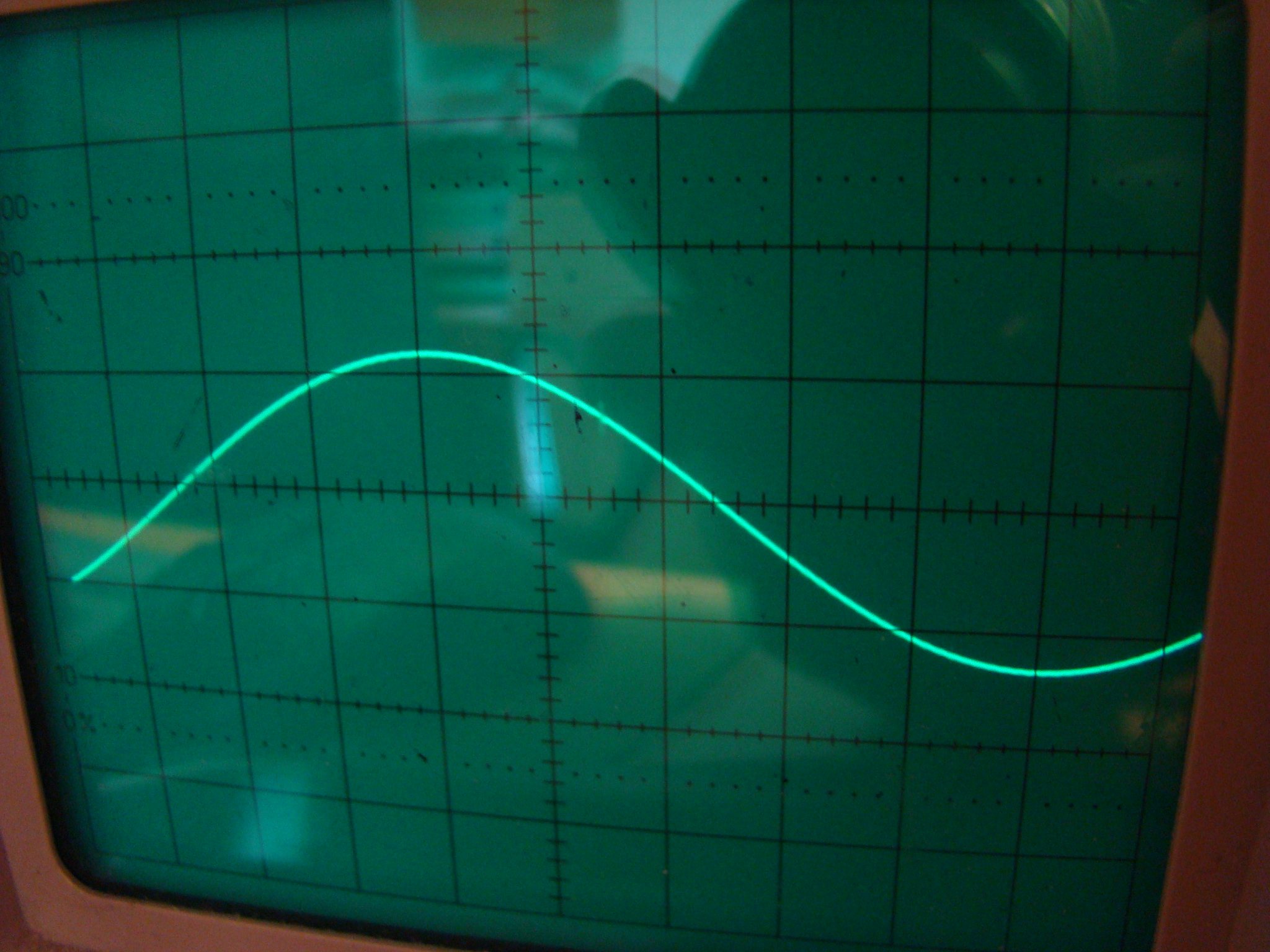

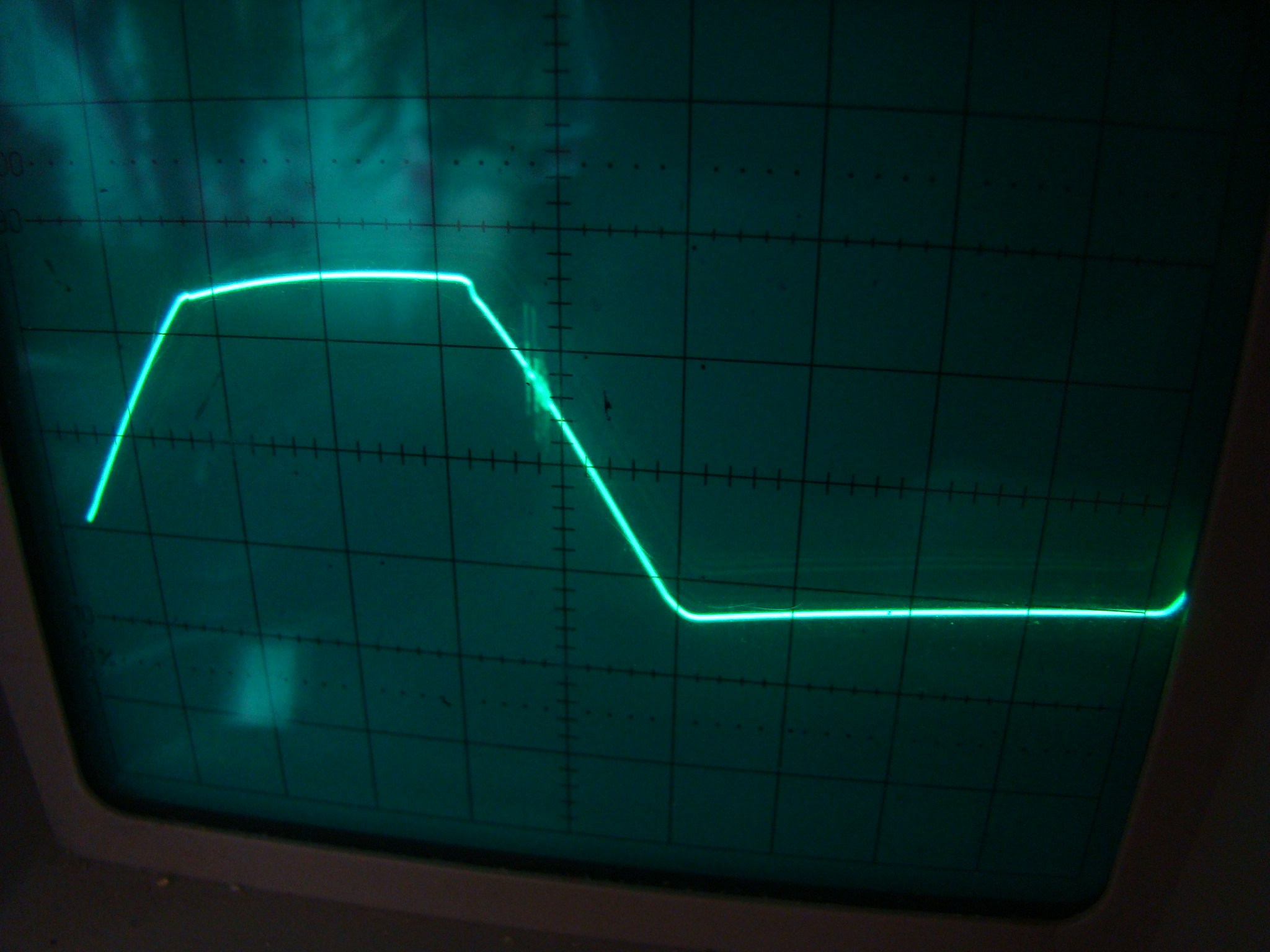

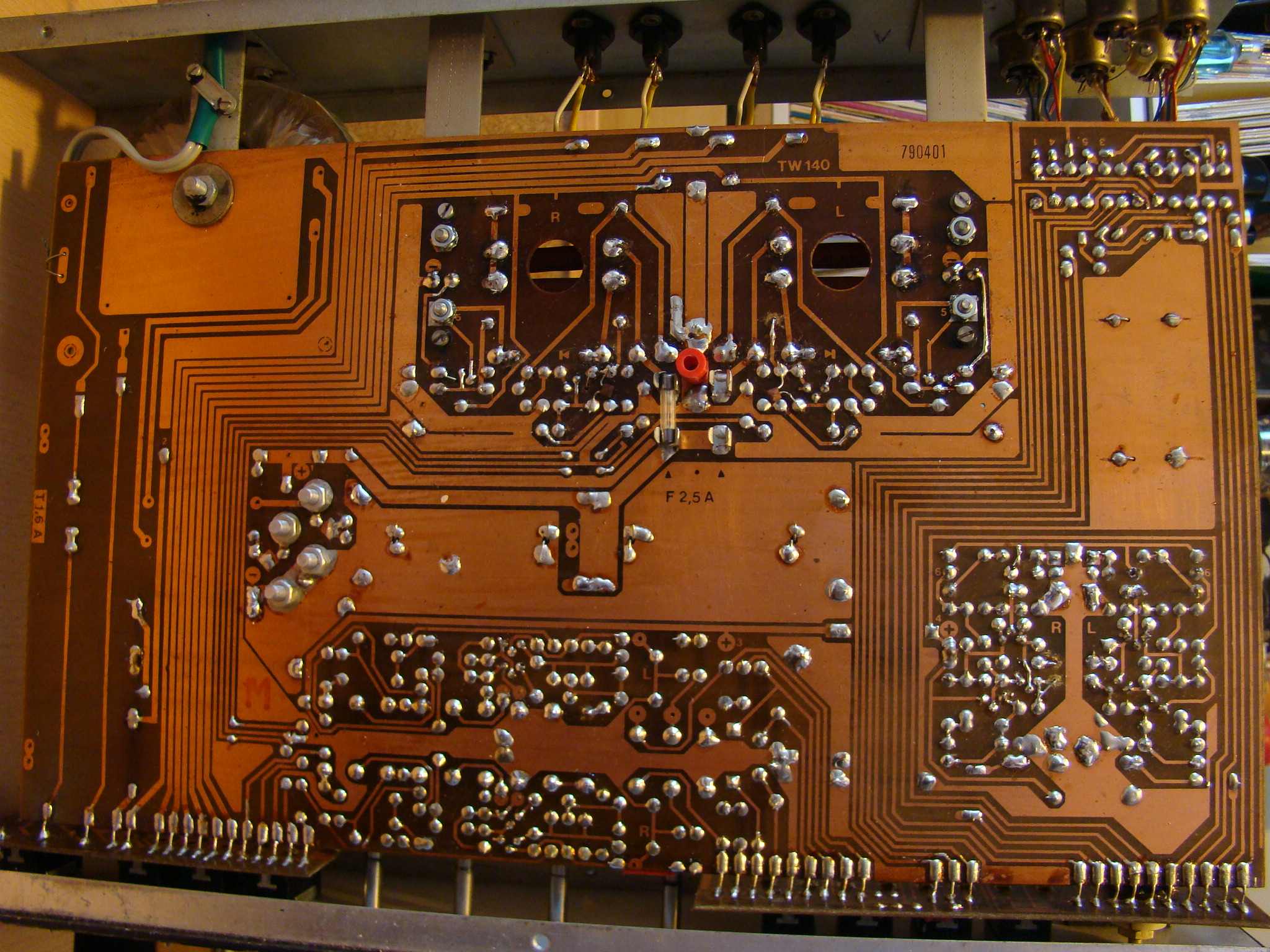

Pojistka kanálu R vyjmuta. U levého kanálu jsem v místě R93 rezistor vyjmul a oddělil tak linku předzesilovače a výkon.zesilovače. Na toto místo jsem přivedl signál. Situace na výstupu byla stejná. Zde měření na F1, pojistce výkon.zes. 0,5V/cm. V prvních pár vteřinách zapínám signál (100Hz), a postupně zvyšuji amplitudu až na 1,8V, pak snižuji a vypínám.

Kolik V bych měl přibližně naměřit na výstupu (buzeno 1,5V sinus 1kHz), pokud by vše fungovalo správně?

BOBOBO · #15 Příspěvek od **BOBOBO** » 04 srp 2014, 11:10

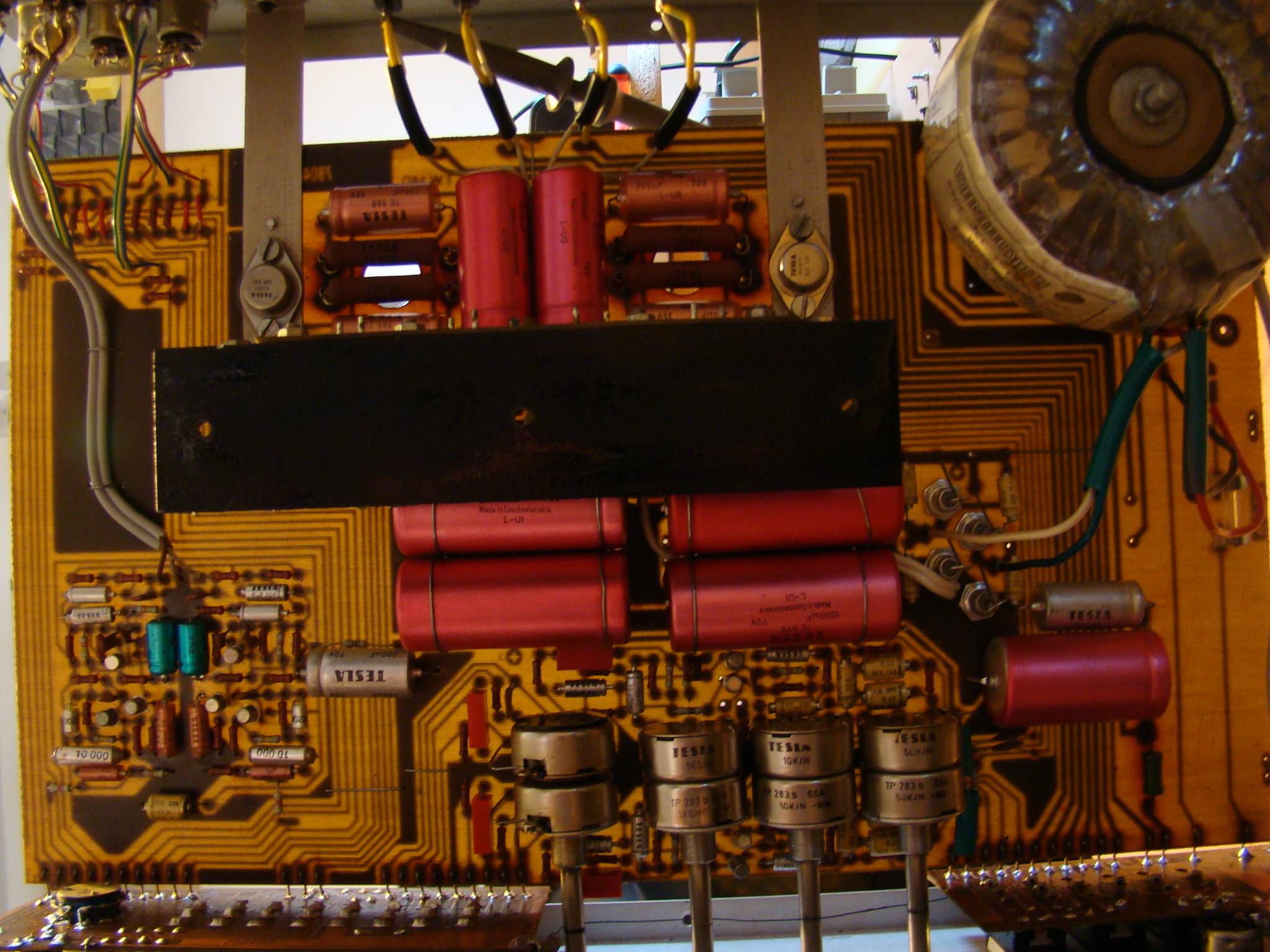

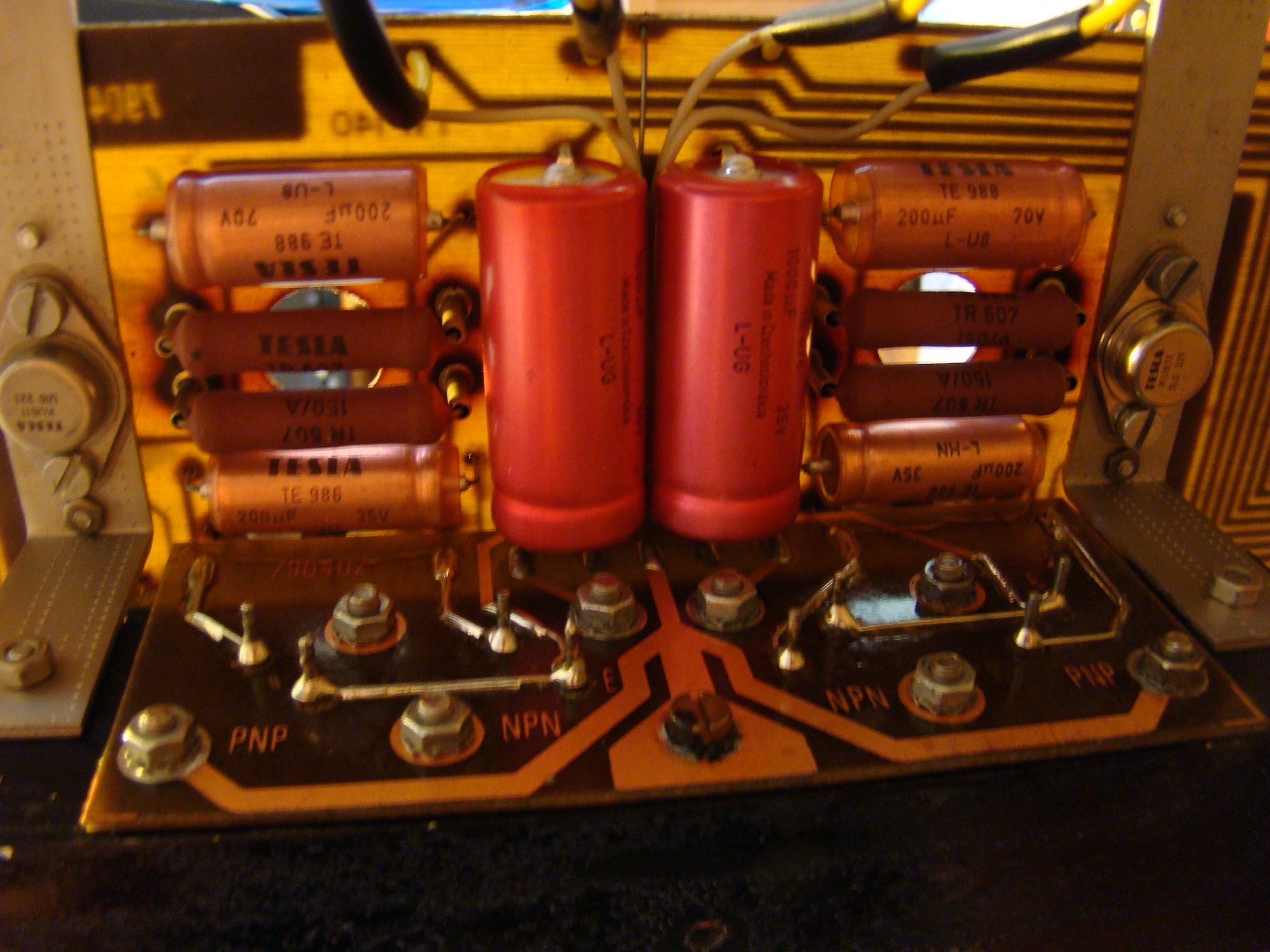

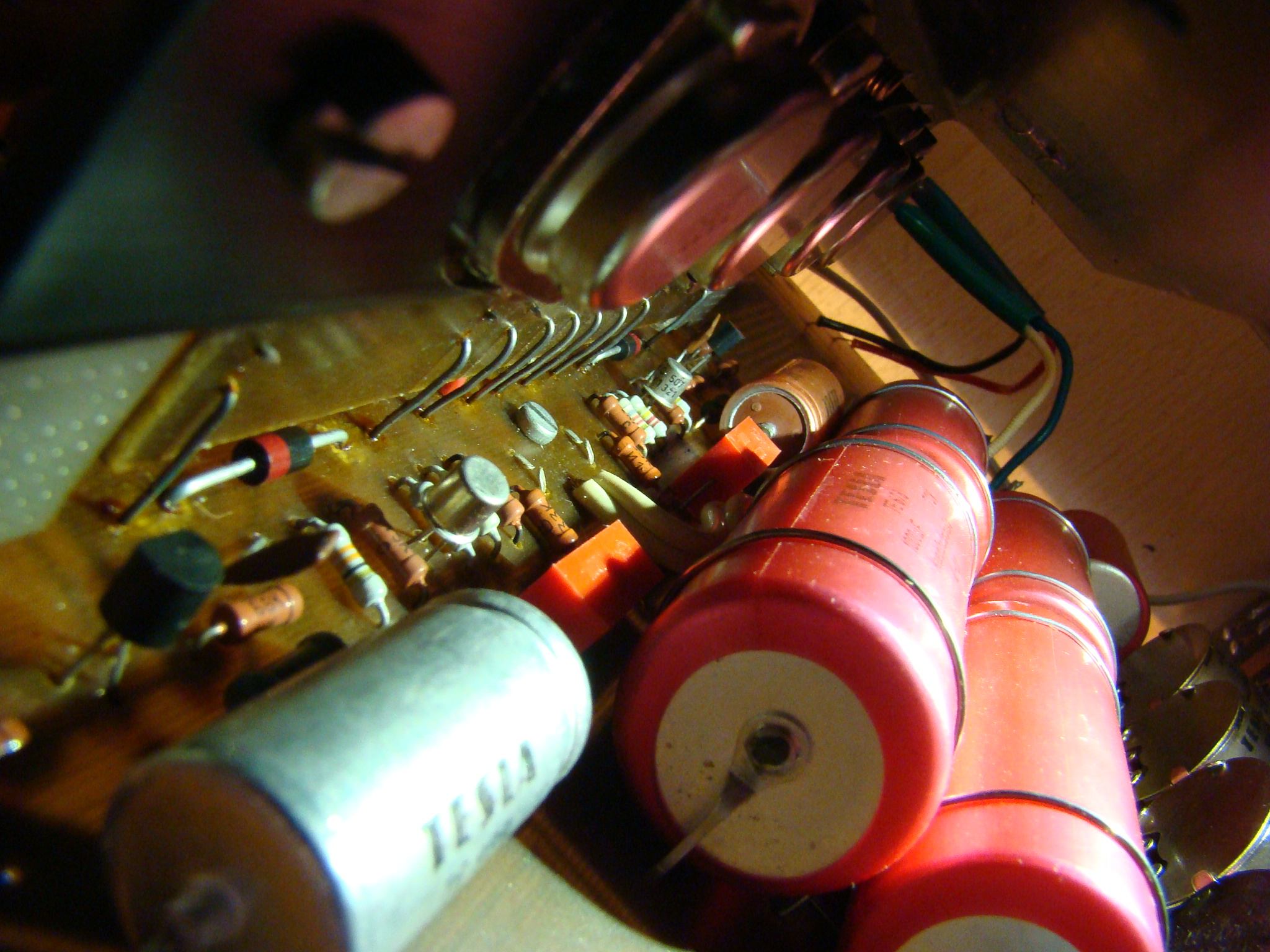

Zkus vynechat tu cestu k přepínači repra a jít hned na konektor . Jak je - kostřen , z desky a ještě z chladiče , či jen z desky ? To je ten konec blíže k trafu či dále ?
