bastlir40 · #1 Příspěvek od **bastlir40** » 13 srp 2014, 20:35

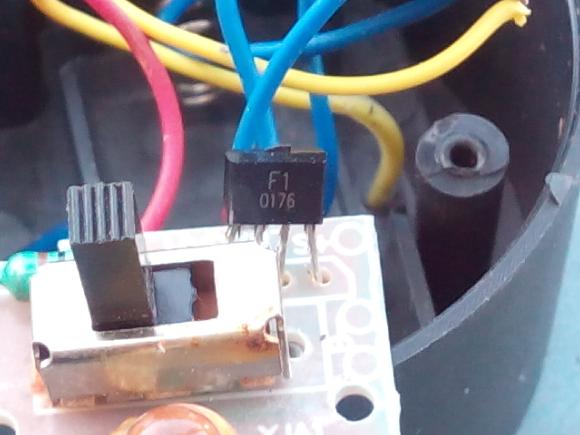

Neví prosím někdo, kde sehnat datasheet součástky na obrázku, případně pod jakým označením ji hledat? Předem díky za rady a pomoc.

#2 Příspěvek od **rnbw** » 13 srp 2014, 20:39

Z coho to je? Nejaky solarny zazrak?

#3 Příspěvek od **EKKAR** » 13 srp 2014, 20:43

Může to bejt klidně i dvojitá nebo trojitá dioda (jeden vývod společnej), tranzistor s diodou, jedním koncem připojenou na libovolnou elektrodu tranzistoru, dvoubázovej FET, malej zákaznickej integráč, prostě COKOLIV...

Milan_F · #4 Příspěvek od **Milan_F** » 13 srp 2014, 20:43

Pokud to je solární lampička, co se píchá do záhonů, tak to zahoď a za stovku si kup jinou. Nemá cenu s tím strácet čas. A stejně i kdybys našel datasheet, tak toho švába tady neseženeš.

bastlir40 · #5 Příspěvek od **bastlir40** » 13 srp 2014, 20:43

rnbw píše:Z coho to je? Nejaky solarny zazrak?

Trefa do černého

. Je to ze zahradního osvětlení.

#6 Příspěvek od **rnbw** » 13 srp 2014, 20:48

Par takychto veci som opravoval, ale toto nikdy vadne nebolo. Bud zoxidovane kontakty, vadna bateria alebo preruseny solar.

bastlir40 · #7 Příspěvek od **bastlir40** » 13 srp 2014, 20:50

Milan_F píše:Pokud to je solární lampička, co se píchá do záhonů, tak to zahoď a za stovku si kup jinou. Nemá cenu s tím strácet čas. A stejně i kdybys našel datasheet, tak toho švába tady neseženeš.

Nešlo mi o opravu, ale o využití toho obvodu v jiném zapojení. Kdysi jsem dělal rybářskou lampu a v ní měnič aby ze 3V dokázal rozsvítit 10 bílých ledek. Bylo potřeba dost velké cívky abych toho dokázal a právě tento obvod dokáže to samé i bez indukce. Proto pátrám co je to zač.

#8 Příspěvek od **rnbw** » 13 srp 2014, 21:01

Je to nieco ako toto:
http://akizukidenshi.com/download/ds/ch ... 0116_p.pdf

Milan_F · #9 Příspěvek od **Milan_F** » 13 srp 2014, 21:04

Bez indukce??? A co potom je to zelený za přepínačem? Odpor to není...

ohryzek36 · #10 Příspěvek od **ohryzek36** » 13 srp 2014, 21:04

Tohle funguje na podobném principu - ta cívka je na fotce to zelené za přepínačem. Našel jsem podobné ZE002 - tohle těch 10 ledek asi nedá.

#11 Příspěvek od **ok1hga** » 13 srp 2014, 21:27

tady je další krám co to umí, ale vždy je tam cívka . . .
https://www.google.com/search?q=ANA618

bastlir40 · #12 Příspěvek od **bastlir40** » 13 srp 2014, 21:35

Také jsem si myslel že to bude cívka ale multimetr mi ukázal 100R a tak jsem myslel že je to odpor a ten obvod pracuje jako step-up měnič bez cívky. Mockrát Vám všem děkuji za ochotu, rady a pomoc. Mirek

#13 Příspěvek od **forbidden** » 13 srp 2014, 21:54

Bez cívky fungují nábojový pumpy. Dá se udělat i s 555kou.

weed_smoker · #14 Příspěvek od **weed_smoker** » 13 srp 2014, 22:13

Zatim jsem nenarazil na moc světýlek,který by měly tenhle měnič.Obvykle tam bylo jen pár tranzistorů,panýlek,1-2 AKU,1 LED (bílá nebo RGB 2pin) a cívka. V těch dražších byl měnič s nějakym SO-8 (asi 34063) a víc LED(max.4).Ten obvod bude zakázkově přeznačenej asi z důvodu "to avoid home repairs".Kdyby se v něčem podobnym takovej obvod pokazil,nahradil bych ho dvoutrandovym oscilátorem a zdvojovačem nebo u vícečlánkovýho AKU zmíněnou pumpou s 555/34063.
BTW.S nábojovou pumpou funguje i známej obvod xxx232(MAX232,HIN232,GLC232...) na změnu úrovní pro sériovou linku,stačej mu 4 tantaly asi 10uF.

#15 Příspěvek od **rnbw** » 13 srp 2014, 22:26

Lenze ono to riadi aj nabijanie a zapinanie LED podla osvetlenia solarneho panalu.
