tiktak1953 · #1 Příspěvek od **tiktak1953** » 17 srp 2014, 20:07

Je tu ku nemu komplet opravarensky servis napisany!Dostal som tento mixer velmi malo pouzivany(ako novy vypada)preto ze bol viac v oprave ako na chaluope. Nevedeli co bola vzdy chyba,ale ze si ho ked chcem mam skusit opravit.Ako som ho niesom cestov ku mne,ponukol som ho jednemu znamemu ,lebo ja mam uz mixerov dost.Pokazeny ho nechcel.Teraz ho nemam cas robit ,preto sa len spytam ,ci je v nich neaka casta zavada pre ktoru to blbne..Posvietenie tlacitok svieti, pri stlaceni OF zhasne.Ide mi len fakt o to,ci nebude treba kupovat neaku drahu suciastku pre ktoru mali stale problemy..

ohryzek36 · #2 Příspěvek od **ohryzek36** » 17 srp 2014, 20:20

Často bývá problém v blokovacích mikrospínačích, někdy je vadný motor (buď shořený nebo tepelná pojistka na statoru - jako ND se dodává několik nezáměnných verzí), někdy je vadná elektronika. Vysloveně kurvítka ten robot nemá - celý je docela na prd. Přidávám schéma (nic složitého), výrobce je zde.

tiktak1953 · #3 Příspěvek od **tiktak1953** » 17 srp 2014, 21:06

Bracho diky,davam ti jednicku za odpoved a zapojenie.Takze, nic drahe tam ani nemusi byt!skoda ze je toho k nemu za velku krabicu.
Aky je ten typ diaku dole:DB3 alebo iny?Neviem ci je to B alebo č.6

ohryzek36 · #4 Příspěvek od **ohryzek36** » 18 srp 2014, 06:44

Rozebrat by se to mělo dát po sundání spodního krytu. Elektronika je připojená k motoru na pětižilový konektor a nejspíš bude potřebovat také nějak vymontovat - detaily si už nepamatuju (možná bude potřeba sundat horní unašeč od motoru a vytáhnout celý rám s převodama a motorem - nevím), těchto robotů jsem opravoval snad jenom 10.

Diak by měl být DB3 - když si schéma rozklikneš, tak všechno líp uvidíš.

tiktak1953 · #5 Příspěvek od **tiktak1953** » 18 srp 2014, 08:40

Este raz bracho diky!To schema sa velmi hodi,aby som nemusel pracne si to sam kreslit!

JirkaCZ · #6 Příspěvek od **JirkaCZ** » 18 srp 2014, 21:15

že jsem tak smělej, tohle je teda jasná Čína ale skoro to vychází z verzí ETA 3024 a 0024 (jen nemají mixér), a ty se vyráběly taky v Číně a nebo jak je to možné, že to příslušenství je stejné jako u toho 20 let starého ETA 0024? to ETA prodala výkresy? Popíše mi to někdo?

Díky

ohryzek36 · #7 Příspěvek od **ohryzek36** » 18 srp 2014, 22:12

Asi se to tuzemsku už nevyplatilo vyrábět (t.j. nevydělávalo to tak, jako dřív), tak Eta lehce zaúkolovala číňany, aby začali dělat robota podle jejich specifikací (dokážou vyrobit cokoliv, ale je potřeba mít minimální odběr tak 10000+ kusů, aby se to vyplatilo) - takže nějaké nádoby pasují, nějaké míň, ale vnitřnosti jsou už od začátku výroby komplet čínské. Prostě nevím

.

tiktak1953 · #8 Příspěvek od **tiktak1953** » 08 pro 2014, 13:20

Az teraz som rozobral ten mixer a je tam ten diac DB3 asi zly prerazeny.Neviem ci som ho dobre meral, ked som ho z oboch stran skusil skusackov s ledkov ako beznu poistku a nič.Otvara sa to az pri neakom napati ci prude,alebo sa zmera jednoducho ako poistka,diky.Bez diac-u by to neslo zapojit.alebo s tymi paramertami nieje kvalitnesi druhy ?Je to casta poruchova suciastka na tomto mixeri.

ohryzek36 · #9 Příspěvek od **ohryzek36** » 08 pro 2014, 16:43

Diak se musí měřit pod napětím - DB3 se otvírá až pod napětím 28-36V. Bez něho to pochopitelně zapojit nejde (není tam zbytečně, stejně jako všechny ostatní součástky) a jiný ("lepší") také není - vždyť je to asi nejobyčejnější a nejrozšířenější diak, co existuje...

tiktak1953 · #10 Příspěvek od **tiktak1953** » 25 pro 2014, 12:32

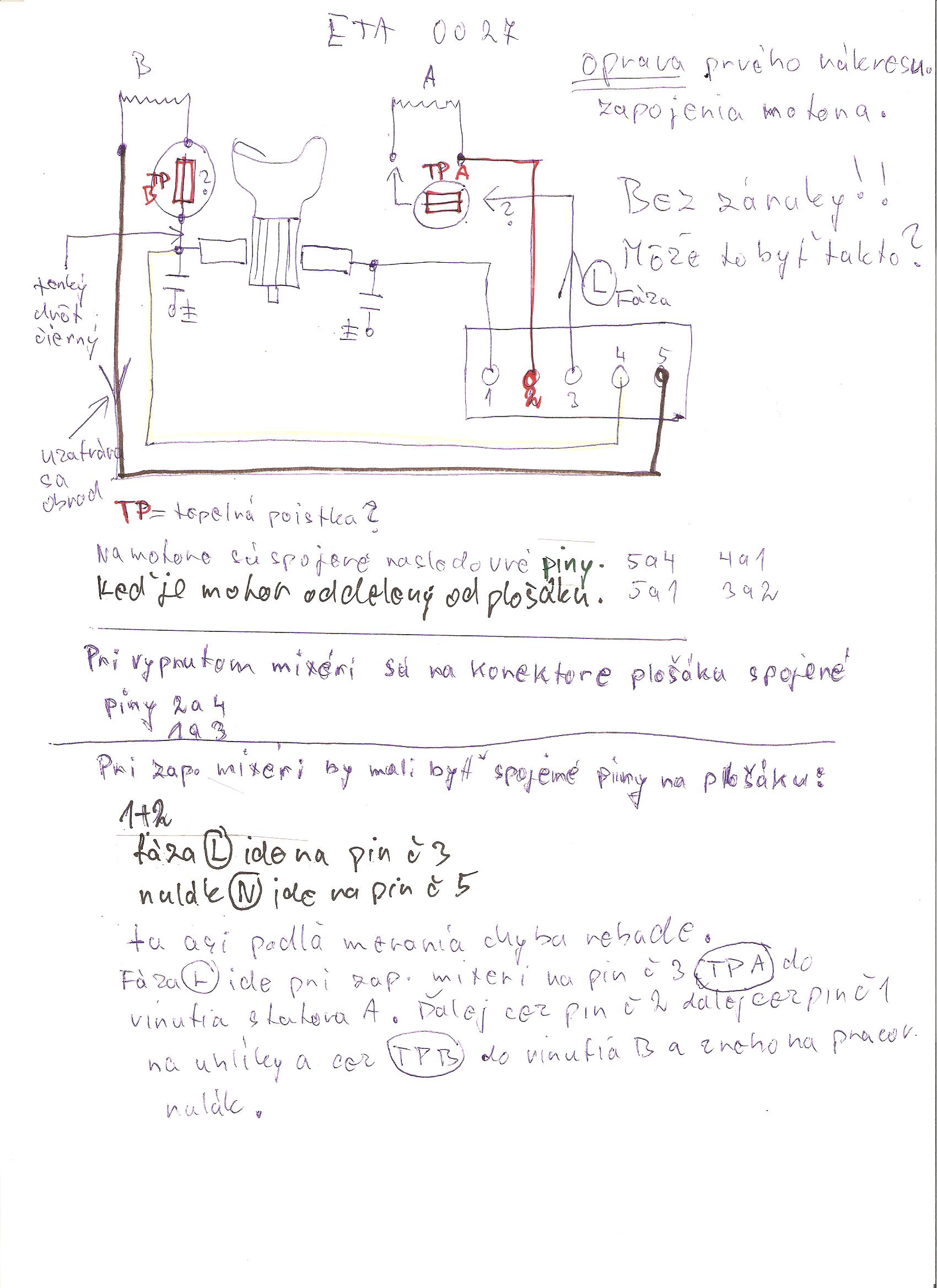

Zatial som okrem nakreslenia zapojenia nic s robotom nerobil ,ani diak ani triiac druhy som nezohnal.Poradite podla nakresu zapojenia ,na ktore piny konektora mam zapojit L a N 230V.Ten biely drot pin č3 co je?Tiez na ktory drot by mala byt zapojena tepelna poistka,poistky ak su dve.Ten biely drot co je ide do vinutia statora.VDAKA.
Tie 4X svetelne ledky su na plosaku takto zakreslene a su oproti diode 1N4007 ,neviem ci su opacne zapojene ,alebo je to takto dobre.Motor mam vyskusat takto:
N bude č.5 to je mi jasne.
L bude pripojit na hociktory jeden z č1,č2,č3?
Bezpecnostny spinac A4 na obr.v tejto polohe .je ked je pristroj bez nasadeneho krytu mysky
(nadoby)B ,pristroj nefunguje! Tiez je na obr.bezpec.poistka vrchneho otocneho krytu A5 rozpojena ,pristroj nefunkcny.Po nasadeni mixeru ,alebo nasadeni otocneho krytu pohonnej jednotky je spinac A5 zopnuty.

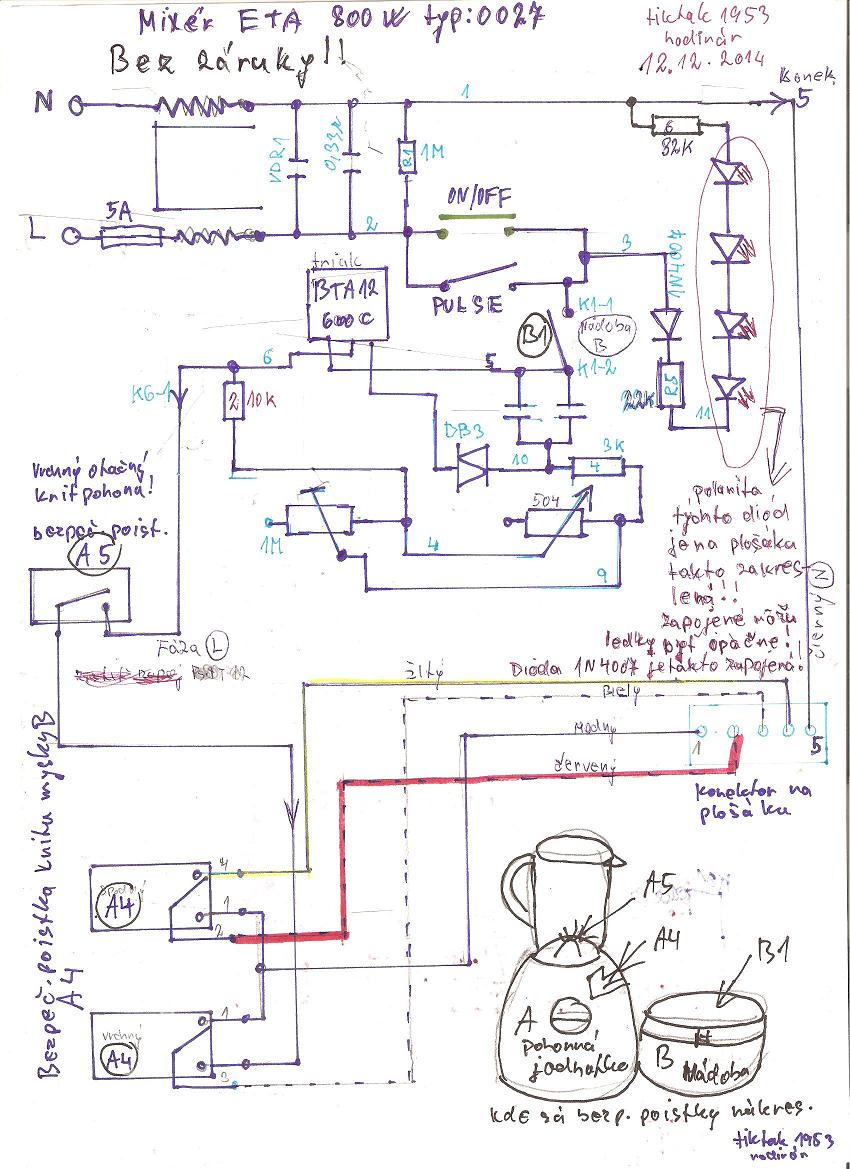

Tento snimok 171 by mohol byt uz dobre.V tom snimku 170 som urobil chybu v nakrese ,lebo som sa ponahlal tak ho vymazem .sorry!

tiktak1953 · #11 Příspěvek od **tiktak1953** » 28 pro 2014, 21:02

Sorry,zabudol som napisat aj naznacit v nakrese ze tie dva bezpeč.spinace A4 sa spinaju spolu. Tie 4x ledky takto ako je polarita nakreslena na plosaku moze to byt?Do nutra led je zle vidiet lebo su tmave.Inac viem kde je na ledke + aj -.
Pomozete niekto s tym zapojenim motora na skusku.Pripadne obr.podobné zapojenie motora.Vdaka.
Co tak zapojit č5 N a č2 L.

ohryzek36 · #12 Příspěvek od **ohryzek36** » 29 pro 2014, 08:04

Teď to nevím přesně, ale často to bývá tak, že připojíš 230V na černý a bílý a spojíš modrý a červený - žlutý se používá jen při brždění motoru (statorem se zkratuje rotor). Jak jsem ale psal - nevím to přesně, tipuju to jenom podle tvého prvního nákresu, ten druhý není na 95% dobře - na třech vodičích by měl být vyvedený rotor a 1/2 statoru a na dalších dvou druhá polovina statoru - žlutý vodič by měl být připojený do uzlu mezi rotorem a 1/2 statoru. V práci mám někde nakreslené přesné zapojení motoru (a asi i ten motor), ale jdu tam až 5. ledna ( 8-)

), takže teď to nemůžu ověřit.

tiktak1953 · #13 Příspěvek od **tiktak1953** » 29 pro 2014, 09:00

ohrizek DIKY.Samoze pockam, ked to neviem !Ked niekto skor poradi,tak.....
Ten nakres motora je samoze nakreslene len to,co bolo vidiet z vonka.
Poradi niekto literaturu o takomto podobnom apojeni,lebo som nic nenasiel ani za dve hod.

ohryzek36 · #14 Příspěvek od **ohryzek36** » 29 pro 2014, 09:21

Jestli to ale vůbec nejede, tak ten motor budeš stejně muset vytáhnout - odšroubuješ unašeč mixeru po směru otáčení (tady asi po směru hodinových ručiček) a pak to už jde samo. Hlavní je proměřit kontakty na konektoru - měl by se dát najít jak jeden pár spojený (ten stator) a další 3 vodiče také (stator a rotor) - jestli při měření najdeš jeden vodič ve vzduchu, tak je chyba v něm - buď je někde nějaký blbý kontakt, nebo je špatná tepelná pojistka (je na spodní straně statoru pod tou žlutou páskou - jde vidět tady - je to docela nápadná boule), popřípadě může být i vadný rotor (mezizávitový zkrat, proražený komutátor, přerušené vinutí), ale to moc časté nebývá - pamatuju si tak jeden, dva podobné případy.

tiktak1953 · #15 Příspěvek od **tiktak1953** » 29 pro 2014, 10:01

Tie boule su na oboch statoroch stejne pod paskov.preto som sa pytal aj,ci je jedna tep.poistka alebo dve na oboch vinutiach.Ten konektor som meral ,len som s toho bol jelen.Dam to sem co som nameral.
Mozem elektroniku vyskusat napr.100W ziarovkov takto, ze pripojim na konektor pin č.5 N nulak alebo L a na stredny (vystup)pin triaku druhy vodic.Samoze,spinac ON/OF do polohy zap. spinac na plosaku B1 zopnuty.To ma napadlo takto vyskusat elektroniku.Keby som mal suc.diak a triak tak vymenim a vyskusam,lebo tu moze byt najskor zavada ,potom ta tep.poistka,atd.Este raz diky.Ak nemas ohrizek teraz cas ,mne to nesuri,kasli na to ,mam co robit.
Ten druhy nakres motora z opaskovanymi vinutiami sa nedaju presne vsetky droty 100% nakreslit,kedze nevidiet pod zltu pasku.
