Neznámá schematická značka

Zpráva

stone · #1 Příspěvek od **stone** » 27 srp 2014, 18:28

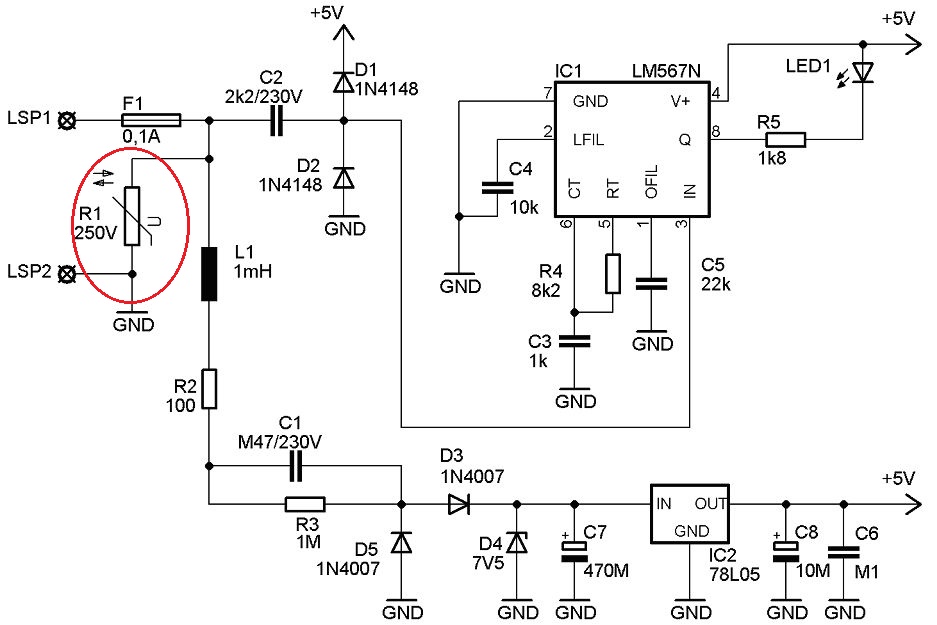

Omlouvám se všem za svoji neznalost, ale můžete mi poradit, co značí ve schematu zvýrazněná součástka a k čemu slouží?

Sandal · #2 Příspěvek od **Sandal** » 27 srp 2014, 18:32

Je to varistor.Ochrana obvodu před přepětím.

stone · #3 Příspěvek od **stone** » 27 srp 2014, 18:40

Děkuji, tak už je to jasné...

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 27 srp 2014, 20:08

V případě tohoto zapojení je to nejblbější místo, kam ho připojit.

nick-1992 · #5 Příspěvek od **nick-1992** » 27 srp 2014, 20:41

Proč?

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 27 srp 2014, 20:47

V podstatě funguje jako ochrana i pro okolní zařízení, stačí nevhodný místo a ta pojistka bude pořád v háji.

Tady bych to řešil transilem na pozici D2 a D5 (D4), nebo před varistor dát síťový filtr.

Sesi · #7 Příspěvek od **Sesi** » 27 srp 2014, 21:42

Síťový filtr ne, tohle je přijímač ovládání po rozvodu 230V, filtr by tu pohltil nebo aspoň zeslabil ten užitečný ovládací signál.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 27 srp 2014, 23:13

Tak potom jedině ty transily.

Už jen proto, že než se probudí varistor při rychlé napěťové jehle, proleze to přes C2 a D1 až do 5V napájení. Já už dávám transily automaticky všude, i na 5V, a bez nich je to většinou likvidační...

Habesan · #9 Příspěvek od **Habesan** » 28 srp 2014, 13:12

Je to až druhé nejblbější místo.
První je ještě před tou pojistkou. Jednoho dne by shořela plamenem, zničila zbytek zařízení a pojistka by to přežila.

Je otázka jestli "zařízení", které obsahuje "součástku", je určeno do průmyslu, kde se bordelu v síti nedá zabránit.

Jindra2 · #10 Příspěvek od **Jindra2** » 29 srp 2014, 12:36

Je to jedno, jestli varistor nebo transil, výsledek je stejný. Transil je jenom rychlejší a má menší kapacitu. V daném zapojení fungují oba.
Jindra

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 29 srp 2014, 15:28

Ano, a podle tohoto názoru taky vypadají dnešní levné přepěťové ochrany. Nakonec si tam může vyrobit z hřebíků jiskřiště...

Zirafka · #12 Příspěvek od **Zirafka** » 29 srp 2014, 21:33

Není mi jasné, proč je varistor připojený na "nejblbější možné místo"? Kam by tedy měl přijít připojit?

Já si totiž myslím, že to je to nejlepší místo, kam jej připojit.

TubeGuru · #13 Příspěvek od **TubeGuru** » 29 srp 2014, 23:43

Zdar, naprosto souhlasím se Zirafkou. V místě, kde je varistor umístěn chrání zařízení, které chránit má. Při výskytu přepětí se přetaví pojistka, co více si přát?
