Schéma ruských varhanov.

[tiktak1953]

Nenasla by sa niekde schema na tieto varhany .Su na sest hrubých bateriek teda 9V=.Len huci v nich ,asi odisiel vstup.Ani neviem ci sa k nim v zime dostanem.Vdaka.Su tam len tranz.MP40 a kond.+rezistory.

[Hill]

Jo, jednohlasé varhánky (hraje jen nejvyšší stisknutá klávesa).

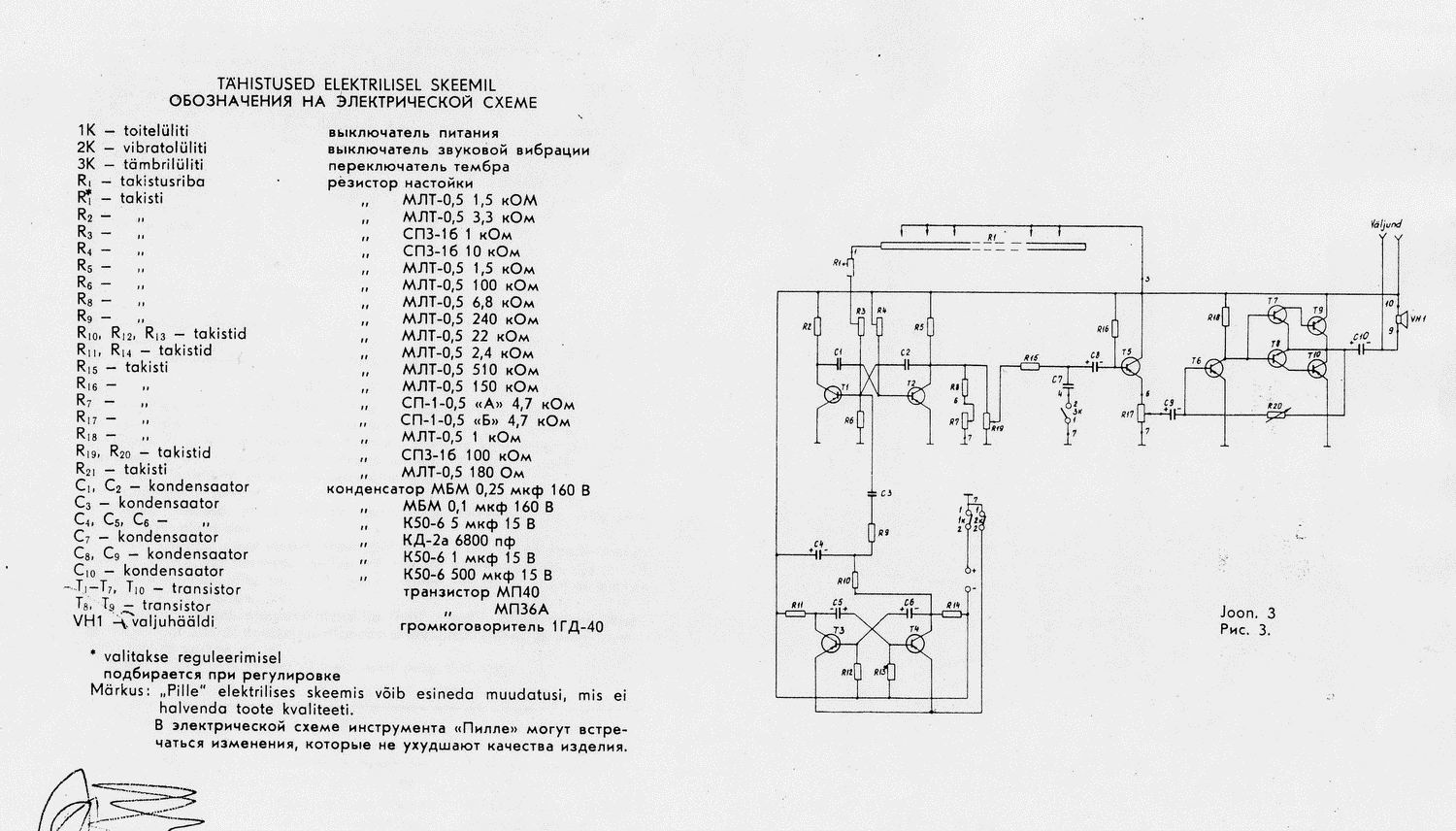

Schéma je tady.

[Hydrawerk]

Mohlo to mít aspoň trochu stabilní kmitočet? Nebo se to muselo ladit před každým hraním?

[Hill]

U nás vyšlo podobné zapojení v AR, jen o malinko složitější, jmenovalo se to Minifon, zapojení multivibrátoru bylo poněkud jiné (převzaté z podobného nástroje Faemi, který měl ještě dvoustupňový binární dělič, kterým se vytvářely nižší dvě nebo tři stopy, z nichž šlo namíchat různou barvu zvuku, jen ty původní tranzistorové děličky byly nahrazené obvody TTL), ale, stejně, jako tady, se před hraním dolaďovalo pomocí potenciometru, který není součástí ladicího odporu, aby se nezměnil vzájemný poměr odporů v řetězci klávesnice.
Dvě hodiny hraní po prvním naladění na to dolaďování nebylo třeba sáhnout.

[BOBOBO]

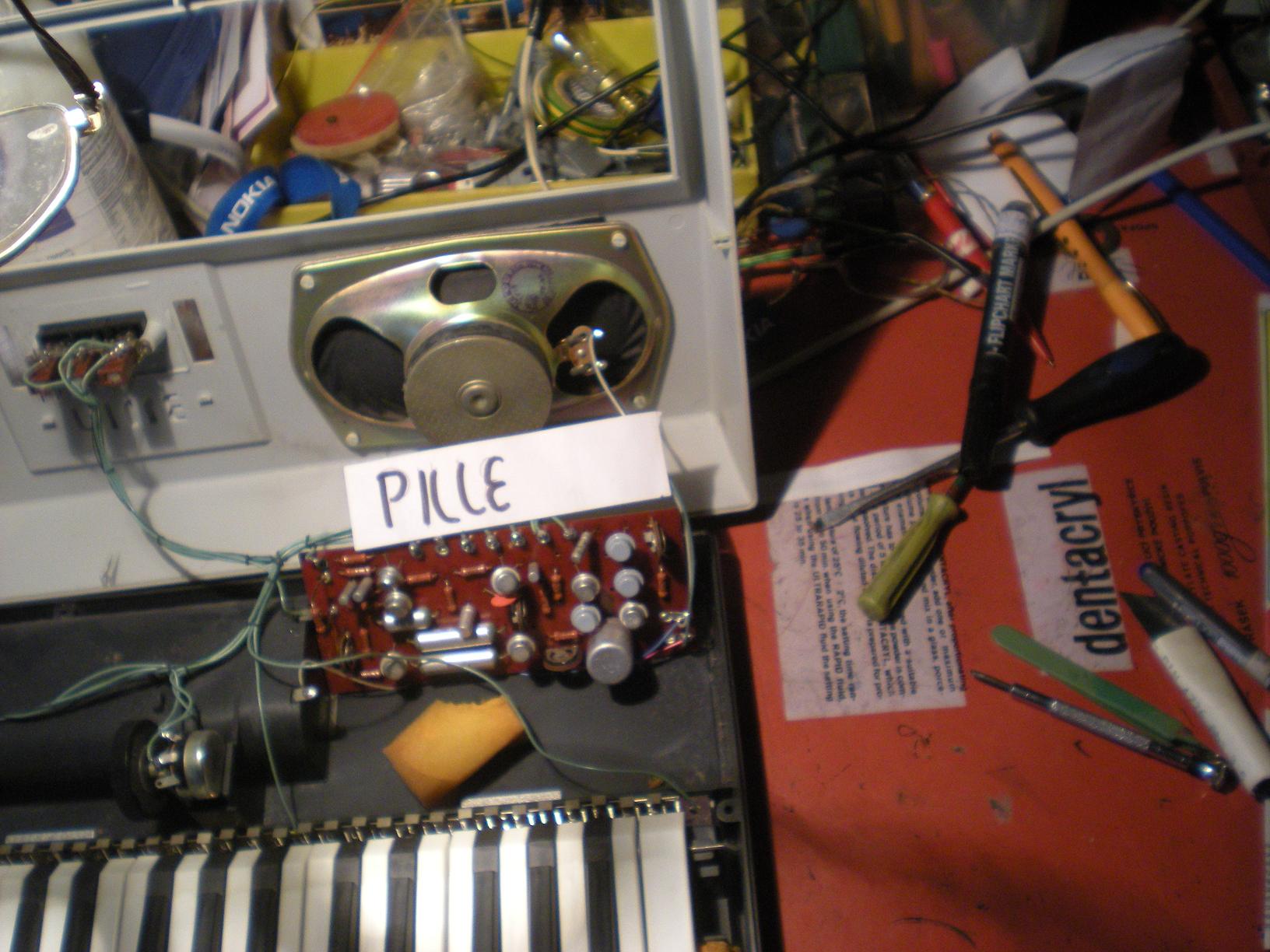

Knoflík doladění je nahoře . Je tam jen multivibrátor . Jsou jednohlasé , bez nějaké přednosti .

[Hill]

Ta přednost je daná nejmenším odporem. Čili při stisku více kláves hraje vždy jen ta nejvyšší, multivibrátor je během hry laděný jen tím odporem, který je před zbytkem zkratovaného řetězce.
"Posun" rozsahu obstarávají dva potenciometry - R4 a R7, s nimiž to chce mít trochu trpělivost: pouhou změnou R4 se klávesnice také poněkud "zkrátí" nebo "prodlouží", proto se dolaďuje na střídačku, aby se při změně kmitočtu neměnila střída výstupního signálu. Dlužno podotknout, že při doladění v rozsahu necelého půltónu to v oktávě pořád ještě přijatelně ladí.
Bohužel je toto zapojení velmi citlivé na přechodové odpory klávesových kontaktů, ale zase to občas vydává zajímavý zvuk.

[Yarda1]

Tenhle "nástroj" jsem kdysi taky měl, pak jsem ho někomu dal. Ale předtím jsem měl záměr ho nějak přestavět, koupil jsem si k tomu brouka MHB208. Ale skončilo to podobně jako většina mých záměrů. Toho brouka ještě někde mám, až budu hledat něco jiného, určitě na něj padnu. Jinak si myslím, že vzhledem k tomu, jaké nástroje a za jaké ceny se dají koupit u jedné naší etnické menšiny je laborování s tímhle (pokud to nedělá nějaký nadšenec) celkem ztráta času.

[tiktak1953]

Diky vam za schemu!Aka je TESLA nahrada za tie tranzistory,neake KC....?

[Hill]

Nene, to je všechno germánium, takže nějaký ten OC71, jen ty čtyři kousky v konci bych raději zachoval ruské. Ona totiž nějaká přesná náhrada ruských Ge tranzistorů evropskou produkcí pravidelně narazí na nějakou odlišnost.
