Aký je to transformátor?

Zpráva

Xeon_sk · #1 Příspěvek od **Xeon_sk** » 29 zář 2014, 11:01

Nazdar,

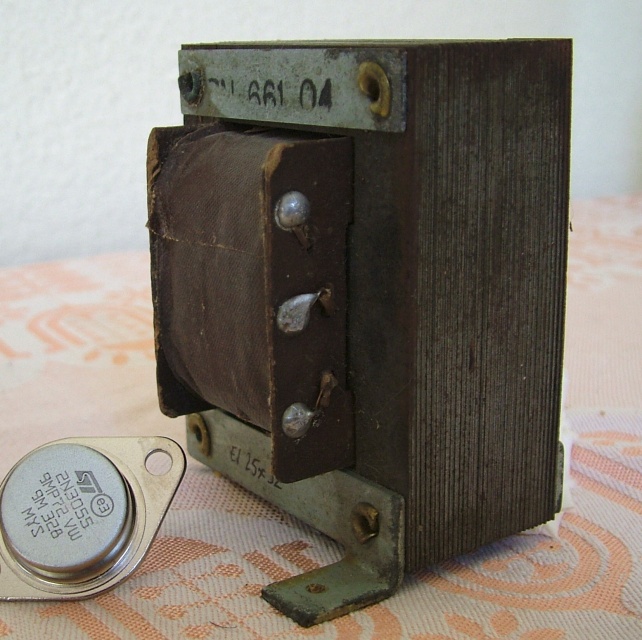

rád by som identifikoval trafo s označením PN 661 04. To "PN" nie je úplne zaručené, lebo je natllačený len vršek písmen. Má 5 vývodov a je navinutý na jadre EI 25x32.

MATYCH · #2 Příspěvek od **MATYCH** » 29 zář 2014, 11:41

Síťové trafo pro stará elektronková radia
(viz fotka v galerii) Nabízím síťové trafo pro staré elektronkové radiopřístroje typ PN 661 33: prim: 125 - 150 - 200 - 220 - 245 V, sek: 2 x 300 V 60 mA, 4 V 1,1 A, 4 V 3 A, 6,3 V 3A. Tento typ trafa byl montován do celé řady
elektronkových radií TESLA v poválečné době, možná až do roku 1965. . .

http://www.elweb.cz/galerie_foto.php?id=1167

z inzerátu

Xeon_sk · #3 Příspěvek od **Xeon_sk** » 29 zář 2014, 12:02

Díky za odpověď. Tak to PN asi nebude PN. Skoumané trafo má na jedné straně 3 vývody se SS odporem cca 34 a 3 ohmy a na druhé straně dva vývody s odporem 0,1 Ohmu.

MATYCH · #4 Příspěvek od **MATYCH** » 29 zář 2014, 12:15

z tohoto seznamu
http://www.radio-forum.cz/viewtopic.php?f=10&p=2720

serviceman · #5 Příspěvek od **serviceman** » 29 zář 2014, 12:16

V Kottkovi nejsou bohužel trafa typově označena.

pajosek2 · #6 Příspěvek od **pajosek2** » 29 zář 2014, 18:03

Jak to má skládané plechy? Jako síťové trafo nebo se vzduchouou mezerou?
Píšu z mobilu a nevím jak sem dát odkaz,ale někde je tu vlákno na tohle téma. Hledej "katalog transformátorů tesla" je to cca dva roky staré. Třeba Ti to pomůže.

Xeon_sk · #7 Příspěvek od **Xeon_sk** » 29 zář 2014, 18:12

Plechy tam jsou skládány střídavě bez vzduchové mezery. Jinak to vypadá jak VT pro třeba ECL86. Primár, je jako kdyby měl odbočku pro ultralineár a vteřinář je jako pro 4 Ohmy.

serviceman · #8 Příspěvek od **serviceman** » 29 zář 2014, 18:30

Vlákno se seznamem traf je tady, ale 661 04 v něm není.

#9 Příspěvek od **Sendyx** » 29 zář 2014, 18:34

Než 3 dny hledat, tak by bylo jednodušší to změřit.

Xeon_sk · #10 Příspěvek od **Xeon_sk** » 29 zář 2014, 18:50

Pri napájaní z TG, keď dám na nízkoohmové vinutie 12 mV (400 Hz) tak na vysokoohmovom vinutí (primári) je 360 mV. Keby to znieslo na primári 230 V tak na sekundári by mohlo byť asi 7,5 V.

pajosek2 · #11 Příspěvek od **pajosek2** » 29 zář 2014, 18:51

Ty plechy dají max 64W ,takže při tehdy 220ti Voltech cca 0,3A a to by měl být drát 0,35mm. Poku se ti podaří změřit drát na primáru a bude zhruba tohohle průměru,tak to připoj na síť přes žárovku a můžeš měřit sekundár. Pořá je,ale možnost,že te to trafo vadné.

Xeon_sk · #12 Příspěvek od **Xeon_sk** » 29 zář 2014, 19:03

Drát na spodním vinutí má cca 0,3 mm.

pajosek2 · #13 Příspěvek od **pajosek2** » 29 zář 2014, 19:16

Primár je podle mne autotrafo,kdy krajní a střední se zapojí na síť a anody se napájí z toho dalšího vinutí a sekundár je žhavení 6,3 V. Pokud je sec. vinutí dostatečně silné.

Xeon_sk · #14 Příspěvek od **Xeon_sk** » 11 čer 2015, 17:10

Je to přesně tak, jak jsi napsal.
