Zesilovač neuvěřitelně zkresluje

Zpráva

ondoubek · #1 Příspěvek od **ondoubek** » 30 zář 2014, 17:37

Dobrý den, postavil jsem si malý zesík 2x7,5W s AN7135. Napájím ho dvěma akumulátor 12V 4,5Ah zapojenými do série. Jenomže je problém že zesilovač strašně brzy a moc zkresluje, na mobilu je zvuk od 7/10 hlasitosti neposluchatelný, z PC už po 3/10. Poteciometr nemám, hlasitost řídím softwarově. Reproduktor 20W 8ohm. Nevíte co s tím může být?

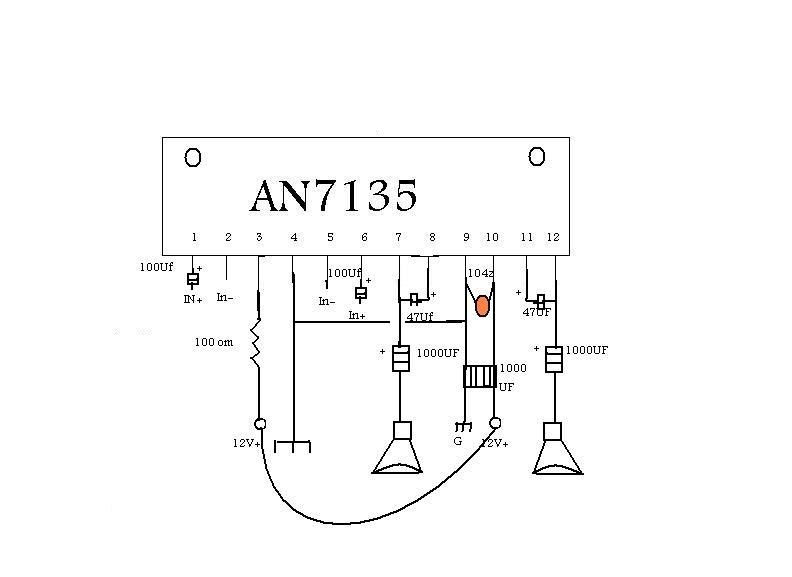

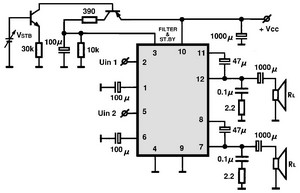

Schéma zde, ten "tranzistorový zdroj" nebo co to je jsem nedělal, to jsem pouze propojil odporem jak v obrázku 2. Kabely jsou dostatečně silné, napájení taky. Zesík nemám na plošňáku, jen součástky připájené na sebe.

Kvicala_r · #2 Příspěvek od **Kvicala_r** » 30 zář 2014, 17:46

Pravděpodobně ten zesilovač máš na vstupu přebuzený...

serviceman · #3 Příspěvek od **serviceman** » 30 zář 2014, 17:49

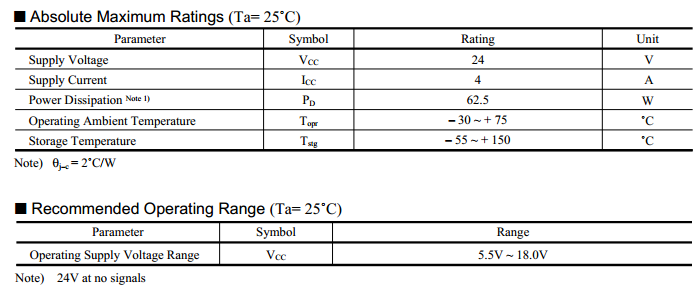

Chladíš to? Mimochodem, výstup je podle datasheetu na 3Ω (někde 4?Ω). Při 8Ω bude výkon výrazně nižší a bude svádět k přebuzení. Máš vstupy připojené přes nějaký odpor na zem? Mimochodem 24V napájení je absolutní maximum. Pro začátek se trochu kroť.

Milan_F · #4 Příspěvek od **Milan_F** » 30 zář 2014, 18:03

Sniž napájecí napětí. Těch 24V je moc.

ondoubek · #5 Příspěvek od **ondoubek** » 30 zář 2014, 18:05

Galvanicky přípojené vstupy? To nevím, zase tak tomu nerozumím. Mám připojený pouze jeden kanál, protože dva reproduktory nemám. Vstup je přípojený přímo do zvukovky PC.
Chlazení mám, chladič je vlažný.
Přebuzený? Ano, to chápu, ale jak ho můžu přebudit mobilem který má na jack výstupu výkon 00 nic.
Pokud použiji pouze jeden akumulátor, zkresluje to ještě více.

serviceman · #6 Příspěvek od **serviceman** » 30 zář 2014, 18:08

Dej na vstupy cca 30kΩ (podle datasheetu) na zem a signál přiveď přes kondík, řekněme M1 - ne elyt!

pajosek2 · #7 Příspěvek od **pajosek2** » 30 zář 2014, 18:11

Z trojky na zem dej elektrolyt tak 100uF a zkus tam dát větší odpor. Ten zdrojový obvod tam má své opodstatnění. Jak na 3 bude moc velké napětí tak to může zkreslovat.

ondoubek · #8 Příspěvek od **ondoubek** » 30 zář 2014, 18:14

Ok, zkusím, na co jen ten zdrojový obvod? Časem to zkusím přestavět na nějaký universální plošňák, součástka na součástku už se celkem blbě pájí.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 30 zář 2014, 18:16

Nakonec zjistí, že mu to kmitá. Ale to se dá poznat i podle toho, že i bez buzení je horký.

ondoubek · #10 Příspěvek od **ondoubek** » 30 zář 2014, 18:17

Ne, není horký ani při chodu, IO je teplý, chladič vlažný.

serviceman · #11 Příspěvek od **serviceman** » 30 zář 2014, 18:18

Vstup je cca do 30mV - to přebudíš snadno z čehokoliv. V jednom datasheetu (každý je malinko jiný) nastavují 5V na pin 3, při napájení 15V.

ZdenekHQ · #12 Příspěvek od **ZdenekHQ** » 30 zář 2014, 18:19

Tak nám pošli zazipovanou nahrávku v mp3, s velikostí do 300kB.

P.S. Jinak samozřejmě viz předchozí příspěvek - v tom katalogovým listu je to nějaký neúplný.

https://www.google.cz/search?q=an7135&n ... =isch&sa=X

ondoubek · #13 Příspěvek od **ondoubek** » 30 zář 2014, 18:29

Má to kolem 800kB, snad nevadí, nevím jak to zmenšit, je to nahrané z mobilu, ze začátku je to tak na ty 3/10 hlasitosti, pak na 8/10 jak to brutálně zkresluje, pak to stáhnu na 2/10, pak na plno.

serviceman · #14 Příspěvek od **serviceman** » 30 zář 2014, 18:32

Sem lze dát max. 300KB. Tak to dej někam jinam...

ondoubek · #15 Příspěvek od **ondoubek** » 30 zář 2014, 18:33

http://uloz.to/xn88DVJM/zkresleni-zip
