Skytec SMWA 8", změna součástky a co dalšího měnit ?

Zpráva

aelia · #1 Příspěvek od **aelia** » 06 říj 2014, 19:39

Zdravím,mam po ruce skytec smwa 18"aktiv tak jsem to rozkuchal ten zesilovač a zjistil jsem že to je hnané TDA7294V a chtěl bych to nahradit tímto TDA7293.Rozdíl je ve výstupním Výkonu.Což TDA7294V má 100W a TDA7293 má 140W. Koukněte na to a poraďte mi co s tím.Zda je to realné a co stím i vyměnit či v jakých hodnotách.Nevím si s tím rady.Děkuji za odpověd.Tom

serviceman · #2 Příspěvek od **serviceman** » 06 říj 2014, 19:42

Chceš větší výkon? Unese to zdroj a chlazení? Zapojení je podle datasheetu totožné. Má to ale smysl? Zvýšení výkonu sluchem vůbec nerozeznáš!

aelia · #3 Příspěvek od **aelia** » 06 říj 2014, 20:45

Zbytečná citace celého předchozího příspěvku vymazána.Viz PRAVIDLA, odst.14b)
Hill
Jde jen o to zda by se repro více vybudilo ?Ale otázkou je zda měnit ještě nějakou součástku někdy i těch 40W navíc je dobrých.

serviceman · #4 Příspěvek od **serviceman** » 06 říj 2014, 21:05

Zapojení je totožné, prohlídni si je v datasheetu. Potřebuješ jen větší napájecí napětí - s ohledem na to musí být napěťově dimenzovány filtrační kondenzátory.

aelia · #5 Příspěvek od **aelia** » 06 říj 2014, 21:11

Takže to ani nemá cenu se v tom vrtat.Takže jiný zdroj + kondenzátor.Ale nejde mi do hlavy ten datasheet.Raději se zeptam než dělat chytrého a nevědět nic.A dalo by s to nějak možná navýšit či vylepšít každý zdroj ma svou rezrvu .

CZJKP1 · #6 Příspěvek od **CZJKP1** » 06 říj 2014, 23:39

Pokud ten obvod nahradíš. Tak při stejném napětí, bude stejný i výkon...

Ale pozor, zapojení není úplně totožné!!! pokud dáváš TDA7293 na pozici, kde bylo TDA7294 tak se musí uštípnout jedna nožička, je to nožička 11, protože TDA7293 má na ní vyveden BUFFER DRIVER, kdyžto u TDA 7294 je prázdná. zrovnatak s nožičkou č.5, u TDA7294 je prázdná, u TDA7293 lze zapojit proti zemi ledku s odporem, a bude fungovat jako indikátor limitace (ořezání), v tom případě ji neodštípneš, jen ,,izoluješ" od plošného spoje.

Akorát dosáhneš toho, že tam bude větší napěťová rezerva (TDA7293 vydrží o 10V více) a bude mnohem menší pravděpodobnost, že to odejde. Protože to dnešní výrobci dělají nejlépe tak, že obvod má ,,absolute maximum ratings": U=40V, zdroj dává 2x40V a kondíky jsou nejlépe na 40V, takže to je takto pěkně vše hnané nadoraz, a tím výrobce zaručí to, že v síťi stačí jedna menší špička a IO jsou prostřelený.

Jinak s těmi výkony je to tak nějak nastejno, s tím, že TDA7293 je lepší a dražší obvod, zatímco TDA7294 je srágora.

Pokud nemáš požadované znalosti, možná by bylo lepší se řídit zákonem, že funkční věci se neopravují, v opačném případě se do toho pust.

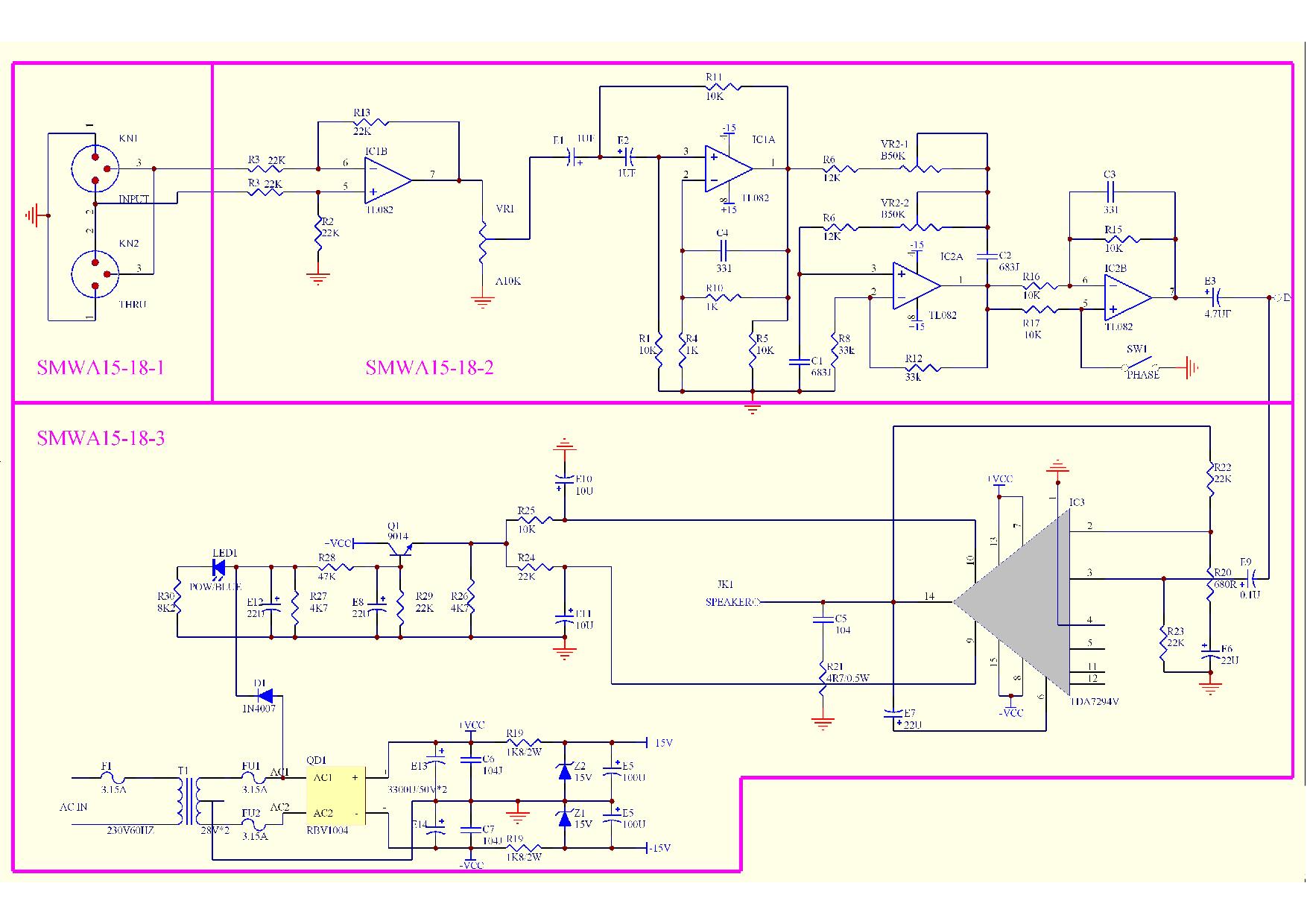

edit: Schéma potvrzuje má slova: transformátor 2x28V. 28x√2=39.60V, to jest, na kondících bude 39.60V, ovšem trafo dává naprázdno vždy ještě o pár voltů vyšší napětí, to znamená, že pokavaď budeš hrát zrovna na malý výkon, tak napětí na trafu ne příliš poklesne, a taky počítej s tím, že v zásuvce nemusí být 230V, ale 232V nebo i víc, protože je nějaká tolerance v elektrovodné síťi, to vše se pak objeví na výstupu...

Pokud to takhle Číňani jebou, bylo by dobrý, aby to počítaly alespoň na 245V, potom by to při těch 230V bylo tak akorát - v bezpečné oblasti...

A kondíky jsou na 50V, alespoň to, i když kapacitou se nepředaly, kdybych to dělal, dam tam alespoň 4G7 nebo 6G8...

aelia · #7 Příspěvek od **aelia** » 07 říj 2014, 08:33

Takže zda jsem to dobře pochopil tak dat 50v 4700uf nebo a našel jsem i ten 6G8 s hodnotami 25V a 6800uf.Takže teť jaký z těch dvou ?
:wink:

aelia · #8 Příspěvek od **aelia** » 07 říj 2014, 08:33

CZJKP1 píše:Pokud ten obvod nahradíš. Tak při stejném napětí, bude stejný i výkon.....

Takže zda jsem to dobře pochopil tak dat 50v 4700uf nebo a našel jsem i ten 6G8 s hodnotami 25V a 6800uf.Takže teť jaký z těch dvou ?
:wink:

CZJKP1 · #9 Příspěvek od **CZJKP1** » 07 říj 2014, 09:54

nesmi byt na min nez 50V.

www.ges.cz/cz/bsn-6800-50-kmh-GES05414212.html

www.ecom.cz/cevn-6800-50-25x40-smh/?sRe ... 9saXN0Ow==

http://www.ecom.cz/cevn-4700-50-25x35-s ... 9saXN0Ow==

http://www.ecom.cz/cevn-4700-50-22x40-s ... 9saXN0Ow==

www.gme.cz/ce-4700u-50v-jam-lp-22x40-rm10-bulk-p123-306

www.gme.cz/ce-4700u-50v-jam-lp-35x25-rm10-bulk-p123-206

Ty NIPPONy jsou lepší než Jamicony z GM, otázka je, jestli to u tohoto zesiku řesit, a co je pro tebe nejlépe dostupné, z hlediska koupě. Co se tyka rozdilnych velikosti, tak vzdy ten vetsi ma vyssi current ripe (pulzni proud) - je lepsi. Ale pochybuji, že by se ti tam kterykoliv z nich vesel na puvodni pozice, číňani používají vždy velmi malá (rozumněj ošizená) pouzdra, který ani značkový výrobci nedělají + dáváš větší kapacitu, tak už jenom kvůli tomu bude větší...

Úplně se vyhni obloukem značce HITANO, začínají se po obchodech rozlézat jak červy a jsou to neuvěřitelný šmejdi...

A kondíky zvětši teprve, až to zprovozníš s TDA7293!!!!. ... Těď se totiž díky nedokonalé filtraci spoléhá na určitý pokles napětí pro ten TDA7294, zdroj je měkký.

Pokud se na to necejtíš nech to bejt!

Nezapomeň k těm novym konďíkum dát paralelně 100n/63V keramické.

A necituj!

aelia · #10 Příspěvek od **aelia** » 07 říj 2014, 10:06

Dobře už chápu když to budu zaměňovat tak upravím TDA a to dvě nožičky k tomu pozměním 2x kondenzátor a na tu nožičku co bych měl zaizolovat tak dat let a budu mýt i indikaci.A v obvodu se a žádný odpor nebude moc asi měnit spíš jen přídám .Mohl bych tě poprosit o schérma jak by to mělo vypadat s těmi úpravami .Tedy do schematu zakreslit změny ?

aelia · #11 Příspěvek od **aelia** » 07 říj 2014, 10:07

Ještě jednou se omlouvám za citaci a děkuji na upozornění :wink:

jirkati · #12 Příspěvek od **jirkati** » 07 říj 2014, 13:16

Aelia - doufám, že si uvědomuješ, že nesprávným zásahem můžeš své zařízení totálně zničit! Všechno, co tu bylo popisováno, se musí provést na velice malém prostoru. Už samotná demontáž toho IO může být docela problém. A navíc se automaticky předpokládá, že umíš dobře zacházet s mikropáječkou. Pokud by se jednalo o desku s prokovy, tak je potřeba ještě opatrnější práce. Podle toho, že žádáš o zakreslení do schematu tak jednoduchých součástek, jako jsou filtrační kondenzátory, si docela troufáš měnit IO. A to ještě není docela shodný IO.
Až svou práci dokončíš tak se pochlub, jak to hraje.

CZJKP1 · #13 Příspěvek od **CZJKP1** » 07 říj 2014, 14:26

Právě... Mám obavy za něj!!! :-D

.

Proto píšu nyní potřetí, pokud se na to necíťí ať to nedělá!

Nezapomeň nový io podmáznout teplovodivou pastou...

Zkus se mrknout tady na to: http://www.danyk.cz/2x100w.html

Ten zesilovač je stereofonní anebo mono? To je nějaký kombo?

aelia · #14 Příspěvek od **aelia** » 07 říj 2014, 14:54

Zesilovač je Mono.A je to Sub bass 18" udajně 250W RMS a Špička 1000W Spíš se mi zda že hraje jak 300 - 350W.Často pájím a dávám si na to pozor.Zesilovač nafotím aby jste to viděly

aelia · #15 Příspěvek od **aelia** » 07 říj 2014, 15:10

A nebo ho nějak vylepšit ?Aby to hrálo o něco lépe.Korpus už mam nový na to udělaný a ze silnějšího materiálu a to MDF o síle 2,5cm
