paycz · #1 Příspěvek od **paycz** » 13 říj 2014, 17:37

Dobrý den, rozbila se mi svítilna Nabíjecí svítilna halogenová 3810 s LED diodami http://topbaterie.cz/svitilny/nabijeci- ... ami-(P2304).html a potřebuji Schema obvodu děkuji

#2 Příspěvek od **ok1hga** » 13 říj 2014, 17:42

upadl ti někde drát ?
dej sem kloudné fotky vnitřku . . .

paycz · #3 Příspěvek od **paycz** » 13 říj 2014, 17:53

--
https://www.dropbox.com/s/ih9hjvv5psi00 ... 3.jpg?dl=0
https://www.dropbox.com/s/j964135n8f45f ... 4.jpg?dl=0

serviceman · #4 Příspěvek od **serviceman** » 13 říj 2014, 17:54

Tohle snad namaluješ sám.

paycz · #5 Příspěvek od **paycz** » 13 říj 2014, 17:58

bohužel sem lama takže kdyby někdo byl od té dobroty byl bych rád

Hydrawerk · #6 Příspěvek od **Hydrawerk** » 13 říj 2014, 18:36

To chce proměřit multimetrem. Možná nebude nutné malovat schéma.

Milan_F · #7 Příspěvek od **Milan_F** » 13 říj 2014, 18:44

Pokud jseš lama, tak schéma je Ti k ničemu. Sice je to schéma jenom na žárovkovou svítilnu, ale podle osazení to bude podobné. Pokud zdechnul výkonovej tranzistor, musí se nahradit stejnym typem, BD139 a pod. v tom nechodí - víc se hřeje. Mimochoden stačilo do hledání zadat 3810 a hnedle druhý výsledek hledání...

#8 Příspěvek od **masar** » 13 říj 2014, 19:14

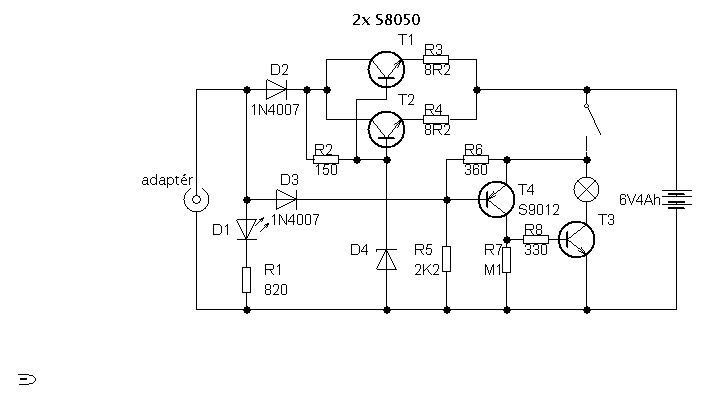

Taky jsem si to kreslil. :wink:

paycz · #9 Příspěvek od **paycz** » 13 říj 2014, 19:20

Milan_F píše:Pokud jseš lama, tak schéma je Ti k ničemu. Sice je to schéma jenom na žárovkovou svítilnu, ale podle osazení to bude podobné. Pokud zdechnul výkonovej tranzistor, musí se nahradit stejnym typem, BD139 a pod. v tom nechodí - víc se hřeje. Mimochoden stačilo do hledání zadat 3810 a hnedle druhý výsledek hledání...

to my s tom případě poslete url jelikož jsme to nanašel

Milan_F · #10 Příspěvek od **Milan_F** » 13 říj 2014, 19:26

Dyť ho máš přímo pod nosem! Klikni na slovo schéma a otevře se Ti příspěvek se schématem. Pokud klikneš na obrázek, ten se otevře do plné velikosti. A zkus psát česky.

paycz · #11 Příspěvek od **paycz** » 13 říj 2014, 19:33

masar píše:Taky jsem si to kreslil.

jo a jak se dívám na to schema nevídím tam ty diody

#12 Příspěvek od **mi-ro** » 13 říj 2014, 19:35

Lama... LED je místo žárovky!!

Milan_F · #13 Příspěvek od **Milan_F** » 13 říj 2014, 19:45

Milan_F píše:... ale podle osazení to bude podobné...

Podobné znamená, že mezi schématem a Tvojí baterkou bude nějake malej rozdíl.

Dneska na tohle nemám nervy. Dobrou...

paycz · #14 Příspěvek od **paycz** » 13 říj 2014, 19:48

Milan_F píše:
Milan_F píše:... ale podle osazení to bude podobné...

Podobné znamená, že mezi schématem a Tvojí baterkou bude nějake malej rozdíl.

Dneska na tohle nemám nervy. Dobrou...

ale tam je žárovka a v dalším režimu svícení sou diody

#15 Příspěvek od **masar** » 13 říj 2014, 19:59

paycz píše:jo a jak se dívám na to schema nevídím tam ty diody

Ano diody tam nevidíš, protože jsem je tam nenakreslil. Ten vypínač je ve skutečnosti třípolohový přepínač. V první poloze je zapojena žárovka, ve druhé poloze je místo žárovky kombinace LED a ve třetí poloze není připojeno nic. :wink:
