Zesilovač s LM386

Zpráva

Fanula · #1 Příspěvek od **Fanula** » 17 říj 2014, 20:19

Ahoj všem,
chtěl bych poradit, zapojil jsem zesilovač podle tohoto schéma http://2i.cz/ace4f2d80b . Zesilovač opravdu zesiluje, nicméně výstup je s šuměním (zvuk + šum) a ne moc pěkný. Nevíte náhodou někdo čím to může být, jsem teprve začátečník. Napadlo mě, jestli to není tím, že vodič, který je použit při zapojení je nestíněný.
Předem díky za rady

CZJKP1 · #2 Příspěvek od **CZJKP1** » 17 říj 2014, 20:31

Nechybí ti na napájecí větvi kondenzátor?

Dej sem fotku. . .

Moc dobrý zesilovač to není, co se týče zvuku, ale je ve spoustě tranzistoráků jako koncový stupeň, plně dostačující, a je to i důkaz, že při použití citlivých reproduktorů stačí těch 0.3W (bohužel 1W má verze N a ta se k nám nedováží) stačí na ozvučení místnosti...

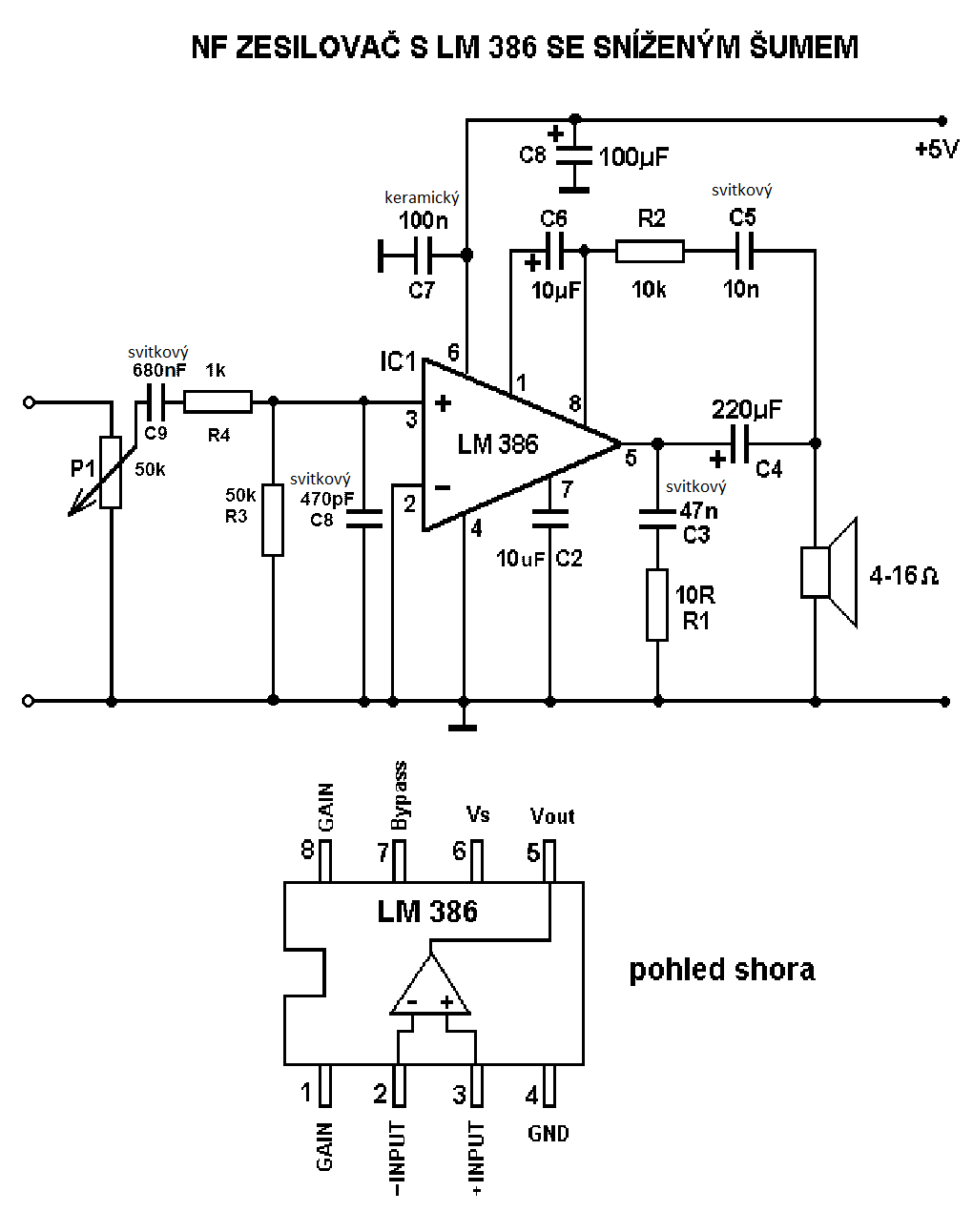

V příloze zasílám schéma podle kterého jsem podobné zapojení kdysi taktéž vyrobil. Je tam spousty součástek ,,navíc" kterými jsem se snažil i s tímto obvodem dosáhnout nejlepšího výsledku.

Jen si nejsem vědom správností toho C9, nabývám dojmu, že jsem s ním kdysi laboroval a poté již schéma needitoval.

Důležitý je ten elyt na napájecí větvi, bez něj to zkresluje, i když se to napájí z baterie...

jirkati · #3 Příspěvek od **jirkati** » 17 říj 2014, 20:36

Myslím, že v tom schematu něco chybí. Stačí se podívat na https://www.google.com/search?q=lm386+a ... 20&bih=927 a trochu si ta schemata porovnat. Možná by stačilo i pouhé základní zapojení podle datasheetu daného IO.

Fanula · #4 Příspěvek od **Fanula** » 17 říj 2014, 20:37

Zkusím to. Ale jestli je vidět hned od začátku, že z tohoto zapojení nedostanu ten šum ,tak to nechám být.

#5 Příspěvek od **Michal22** » 17 říj 2014, 21:16

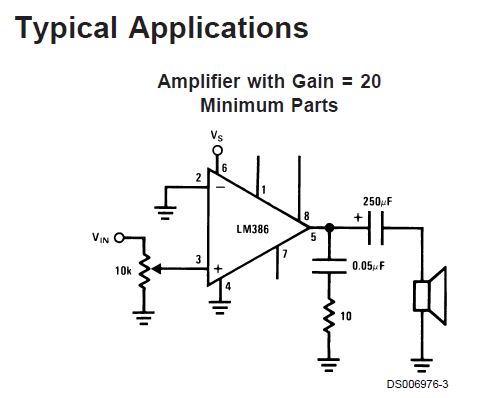

Já bych začal pohledem do datasheetu výrobce: http://www.ti.com/lit/ds/symlink/lm386.pdf
Ta verze, kterou stavěl autor vlákna, je totožná s prvním doporučeným zapojením. Takže pokud mu to šumí, chtělo by to víc informací, případně i foto.
On může být opravdu problém se signálovými vodiči. Ten se dá jednoduše vyloučit uzemněním vstupu.

Jirko, já bych tipnul žes s tím musel experimentovat, protože pokud jsi měl na pozici C9 kondenzátor o kapacitě 100pF, tak ti to moc nemohlo hrát...

CZJKP1 · #6 Příspěvek od **CZJKP1** » 17 říj 2014, 21:55

jj, vzpomínám si dobře, že to mělo být 680nF, schéma zpětně edituji, abych na internetu nešířil něco, co je samo o sobě chybné

Fanula · #7 Příspěvek od **Fanula** » 18 říj 2014, 12:43

Zkusím to zapojení od CZJKP1.
Dík

Atlan · #8 Příspěvek od **Atlan** » 18 říj 2014, 18:05

Ono je mozne za to LM zapojit budic s komplementarom a bude hrat v ramci svojich moznosti. tie 3 trandy navyse 2kondiky a 3 odpory ta uz nezachrania.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 19 říj 2014, 17:11

Na obrázku je prověřené základní zapojení. Hodnoty součástek nejsou kritické. Je to dost citlivý na zemní smyčky, před regulací hlasitosti chybí oddělovací kondík.

Pokud to bude subjektivně šumět, dá se dát do serie s reprákem malý odpor, samozřejmě to sníží výkon.

Fanula · #10 Příspěvek od **Fanula** » 20 říj 2014, 21:07

Díky. Tohle taky zkusím.
