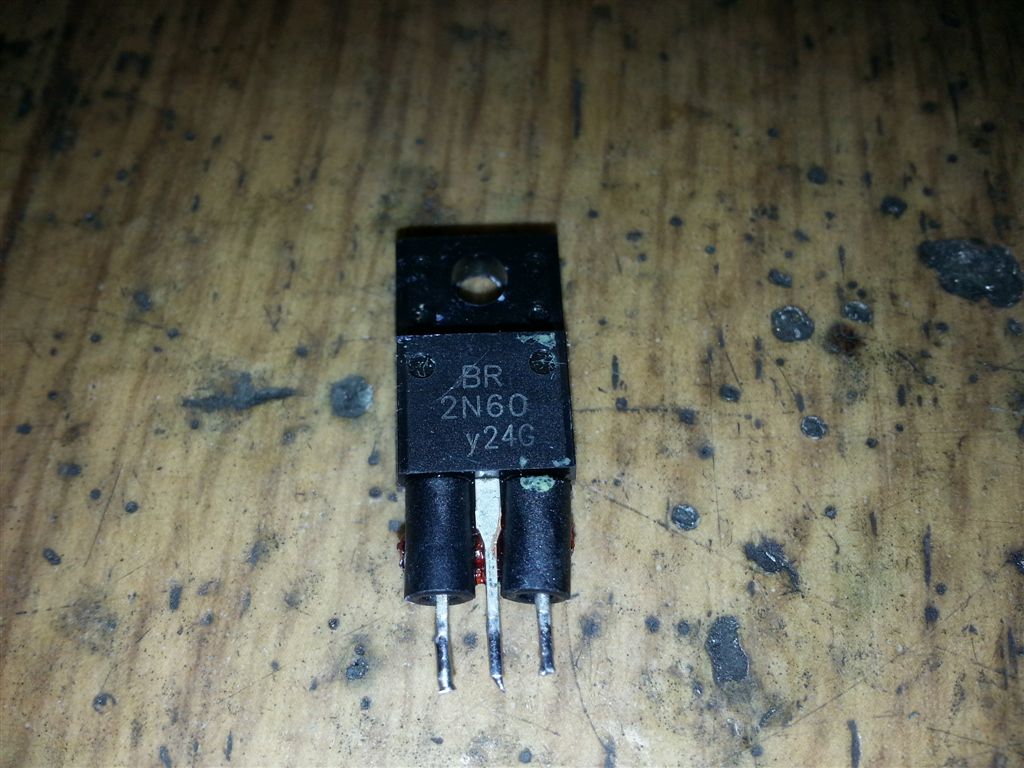

BR2N60 y24G co to je?

Zpráva

vavy · #1 Příspěvek od **vavy** » 24 říj 2014, 12:15

Hledám tuto součástku na netu a nemůžu nic podobného najít hledá mi to nějaký tranzistor, ale podle mě by to mělo být něco jako TOP-ko, protože je to ve spínaném zdroji.
Navíc mi v tom zdroji vyhořeli rezistory bylo na nich napsáno pouze 1x0 to uprostřed je očuděné tak nevím jestli to bylo 1K0 nebo 1M0 nebo 1R0,...a pak je tam zenerka a taky nevím co to mělo být za hodnotu , ale je jak hřebík kdo poradí?

jinak ten plošný spoj je na nabíječku baretek...

vavy · #2 Příspěvek od **vavy** » 24 říj 2014, 12:16

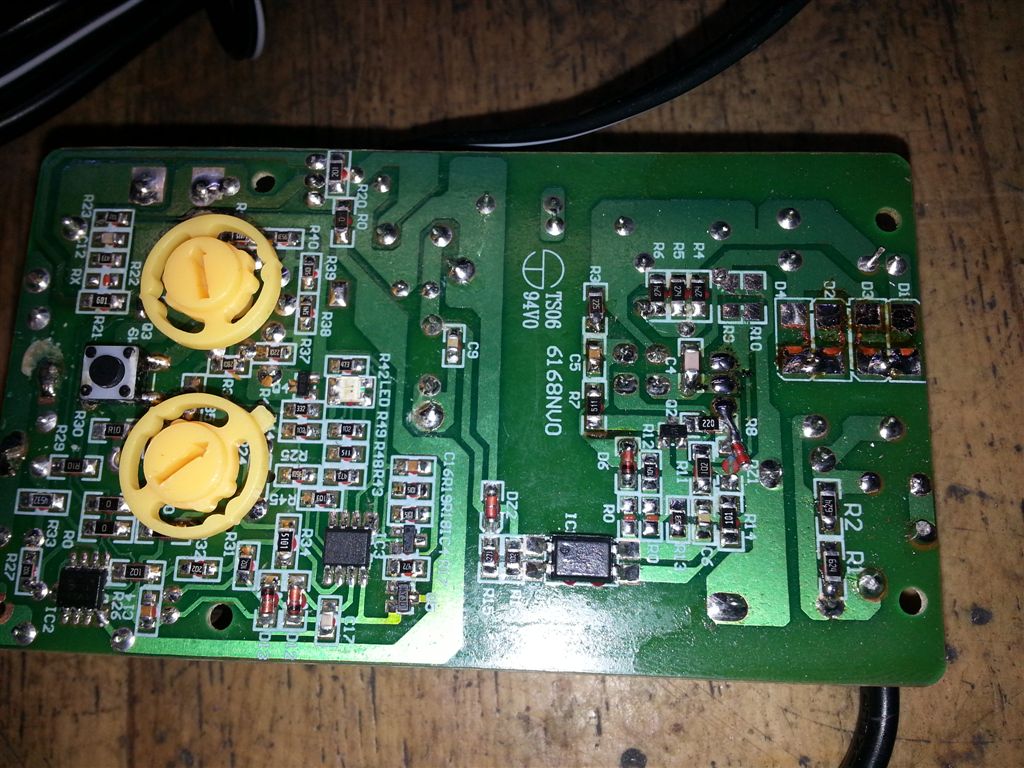

plošnak

vavy · #3 Příspěvek od **vavy** » 24 říj 2014, 12:17

odpory co nevím jsou R9 a R10 a dioda DZ1

#4 Příspěvek od **rnbw** » 24 říj 2014, 12:18

Tebe nefunguje Google?
http://www.alhekma4u.com/Datasheets/FET ... S_N-CH.pdf

#5 Příspěvek od **ok1hga** » 24 říj 2014, 12:56

vavy píše:Navíc mi v tom zdroji vyhořeli rezistory bylo na nich napsáno pouze 1x0 to uprostřed je očuděné tak nevím jestli to bylo 1K0 nebo 1M0 nebo 1R0

odpory budou nejspíš 2x 1R0 . . .
a ta zenerka by mohla být cca 15V . . .
(podle datasheetu by měl mít na G až +/-30V)

vavy · #6 Příspěvek od **vavy** » 24 říj 2014, 19:12

rnbw píše:Tebe nefunguje Google?
http://www.alhekma4u.com/Datasheets/FET ... S_N-CH.pdf

to jsem našel ale říkal jsem si že by to mělo být spíš nějaký obvod pro spínaný zdroj a že podle něho ....podle katalogového zapojení zjistím jaká tam má být zenerka a diody....

vavy · #7 Příspěvek od **vavy** » 24 říj 2014, 19:15

odpory budou nejspíš 2x 1R0 . . .
a ta zenerka by mohla být cca 15V . . .
(podle datasheetu by měl mít na G až +/-30V)

Ještě tam není jasná polarita té zenerky nerad bych to dal naopak....
Kolik procent je nejspíš.....?

Milan_F · #8 Příspěvek od **Milan_F** » 24 říj 2014, 19:25

Polarita zenerky je jasná - katodou na gate tranzistoru, anodou na zem. Příště si naštuduj jak vypadá schéma takovýho imp. zdroje. Ušetřilo by Ti to nejednu zde položenou otázku.

vavy · #9 Příspěvek od **vavy** » 26 říj 2014, 12:45

tak sem nejake zapojeni podobne tomuto hod...dik

vavy · #10 Příspěvek od **vavy** » 31 říj 2014, 09:54

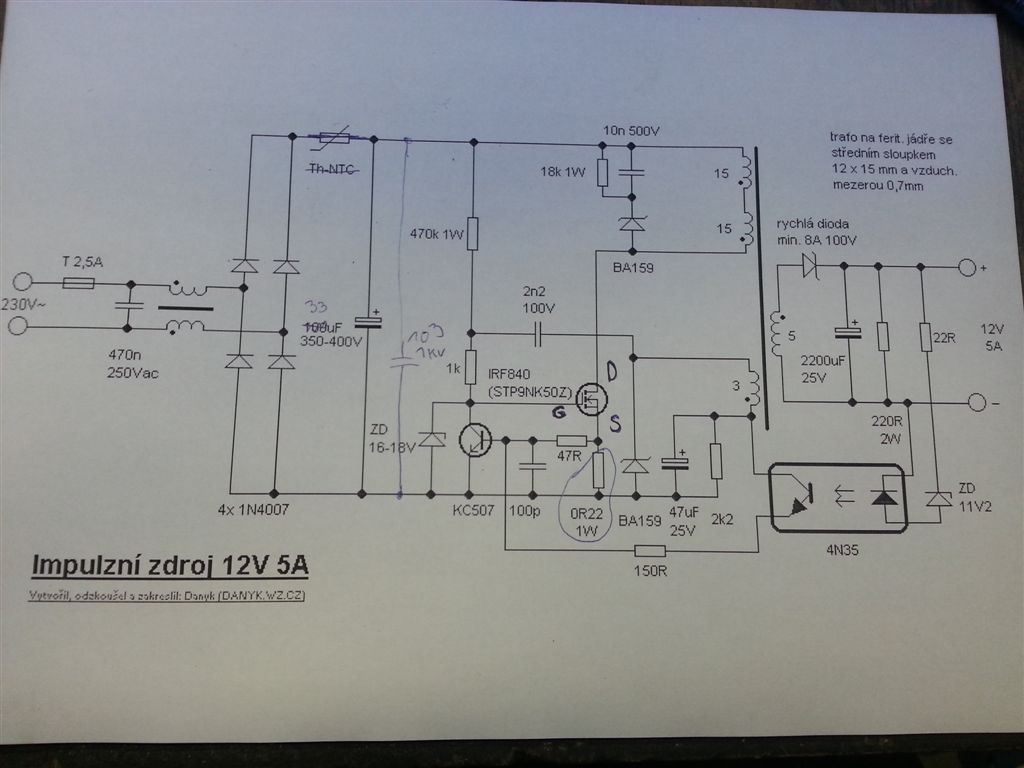

mohlo by to být toto?
To v kroužku by mohl být můj R9a R10?tudíš je to spíš 1R0?

#11 Příspěvek od **ok1hga** » 31 říj 2014, 10:24

vavy píše:mohlo by to být toto?
To v kroužku by mohl být můj R9a R10?tudíš je to spíš 1R0?

tady je odpověď !

ok1hga píše:odpory budou nejspíš 2x 1R0 . . .
a ta zenerka by mohla být cca 15V . . .

2x 1R0 = 0R5 . . . a ve schématu je napsáno "0R22"
to schéma je velmi podobné tomu tvému přístroji . . .

vavy · #12 Příspěvek od **vavy** » 31 říj 2014, 11:47

místo toho tranzistoru jsem tam dal STP5NK80ZFP, rezostory 1R0, diodu 15v katodou směrem k G-čku.
Zahořelo mi to jasným plamenem.Vypalila se pojistka zase 1R0 a zase tranzistor.
Co teď třeba trafo že by bylo vadné?
Jak postupovat ted?

#13 Příspěvek od **ok1hga** » 31 říj 2014, 13:59

ách jó . . .
najdi závadu, kterou jsi přehlédl !

#14 Příspěvek od **rnbw** » 31 říj 2014, 18:13

Zacal by som overenim, ci elyt na primarnej strane ma vobec nejaku kapacitu.

otakarv · #15 Příspěvek od **otakarv** » 31 říj 2014, 18:59

vavy píše: jinak ten plošný spoj je na nabíječku baretek...

Nedalo mi to :wink:

.
