Zdroj NZ UNI, schéma

Zpráva

milin · #1 Příspěvek od **milin** » 27 říj 2014, 09:54

nemate prosím schéma zdroje NZ UNI od p. Ptáčka? jsou tam 2 ks. R 10W , potřebojí znát hodnotu jsou nečitelné Dik

pepik9 · #2 Příspěvek od **pepik9** » 27 říj 2014, 10:52

.. " Záruční i pozáruční opravy provádíme zdarma, při pozáruční opravě zákazník hradí jen dopravu a materiál."

Pro vysvětlení - to je citát z jejich webu, nemám s nimi nic společného.

milin · #3 Příspěvek od **milin** » 28 říj 2014, 10:09

pomuže prosím někdo?

niko231 · #4 Příspěvek od **niko231** » 28 říj 2014, 18:04

Nevím jaký model máte, ale já co jsem měl v rukách NZ200, tak tam jeden odpor 150ohm 10W byl v sérii s kondenzátorem 1M/275V na vinutí trafa230V a jeden odpor 27R/15W byl v přívodu k vinutí 230V trafa. Opravoval jsem to asi dvakrát, vždy odstřelené BUZ. Jinak je to taková garážová výroba.

milin · #5 Příspěvek od **milin** » 29 říj 2014, 17:34

měníč je na 150w a osazen tran. IRF 3205

niko231 · #6 Příspěvek od **niko231** » 04 pro 2014, 18:47

teď jsem jeden opravoval a je tam jeden 47R/10W

otakarv · #7 Příspěvek od **otakarv** » 26 lis 2015, 13:58

milin píše:nemate prosím schéma zdroje NZ UNI od p. Ptáčka? jsou tam 2 ks. R 10W , potřebojí znát hodnotu jsou nečitelné Dik

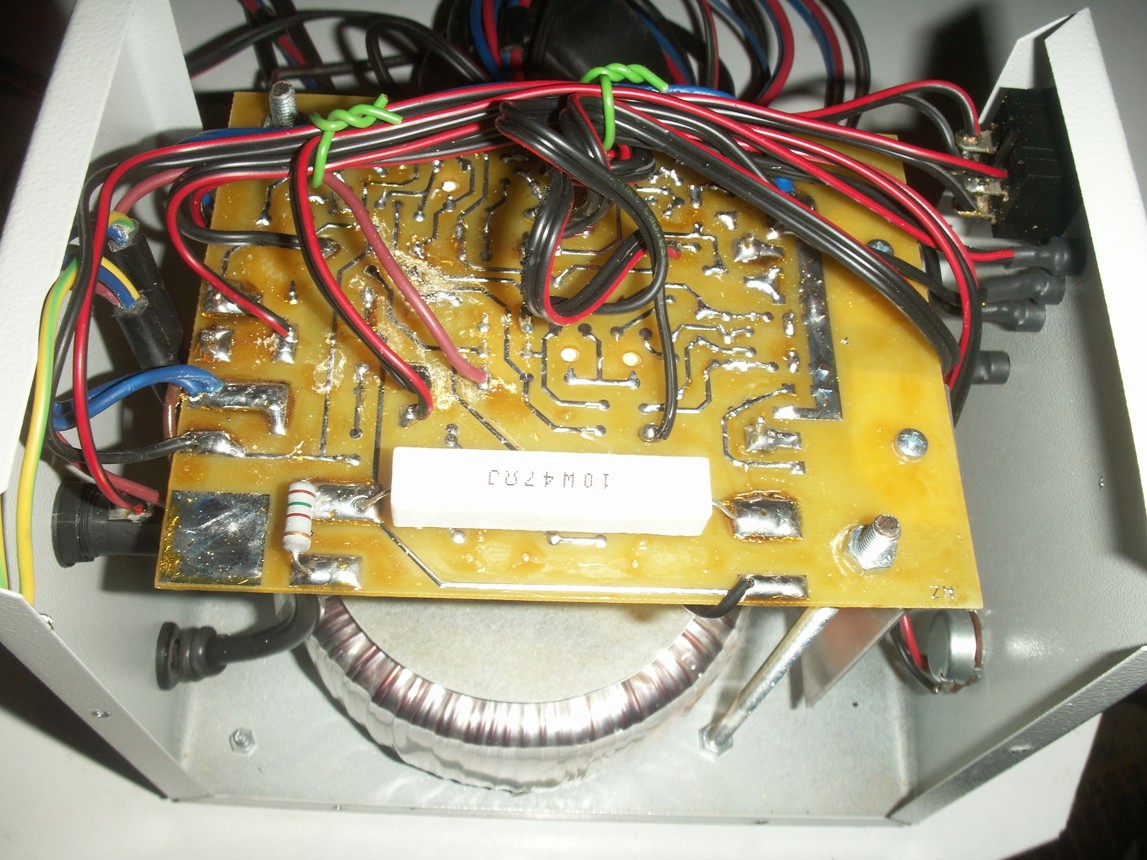

Je to sice rok staré téma ale právě opravuji ten samý záložní zdroj. Také by se mi hodila schéma ale pán inženýr Ptáček se mi neozývá, jinak já tam mám také dva výkonové rezistory, jeden z nich je přerušený, každý jeden má hodnotu 47Ω/10W.
milin, tys náhodou tu schému nesehnal? Cos tam měl dalšího vadného?

milin · #8 Příspěvek od **milin** » 26 lis 2015, 15:34

schema jsem nesehnal, měl jsem vadny tran. Je uvnitř pojistka. Pozor! taky jsem ji nemohl najít, je to kousek (drátku) mezi dvěma tišťaky.

fredis · #9 Příspěvek od **fredis** » 26 lis 2015, 15:44

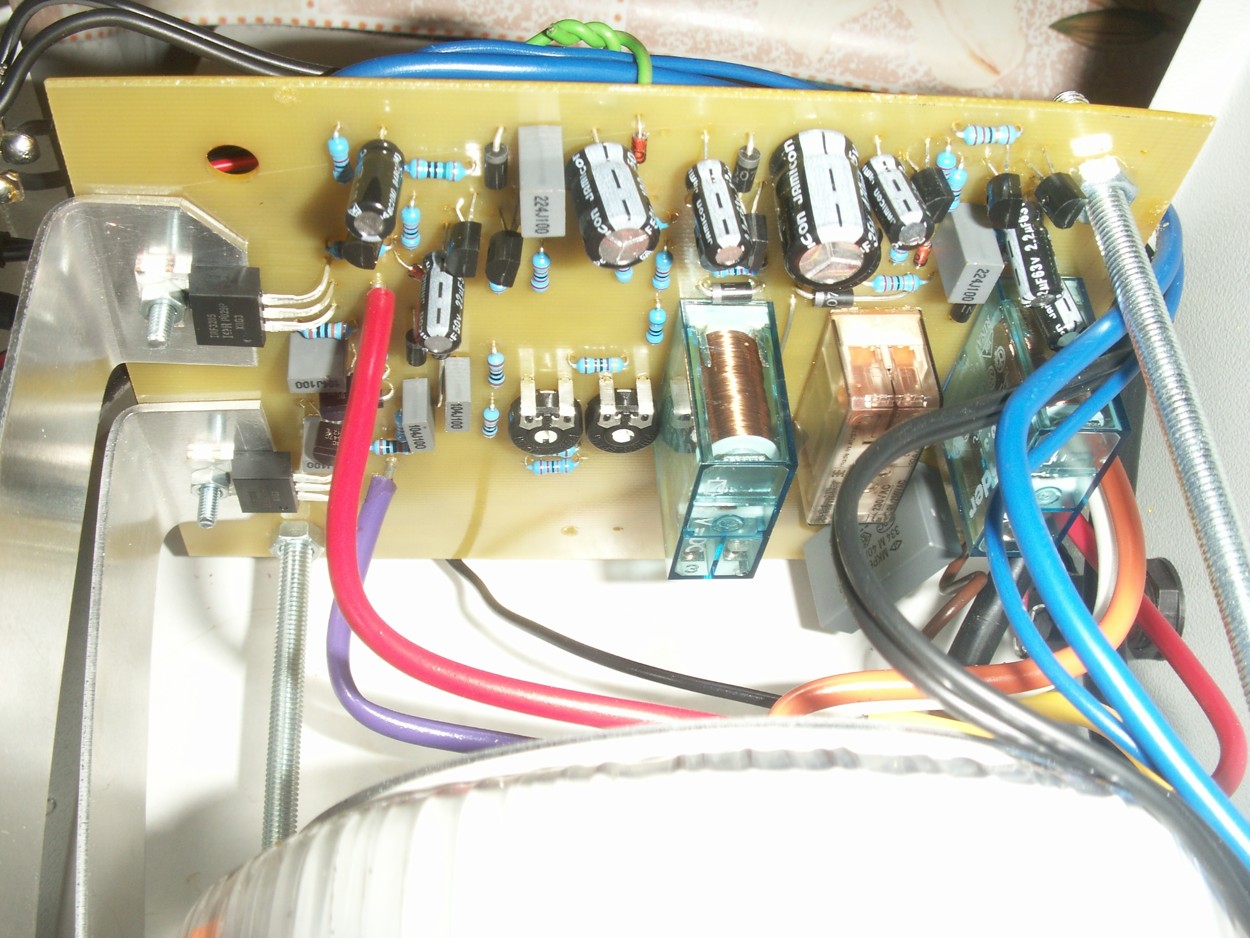

Tak to budou opravdu kvalitní zdroje.. I ty fotky to jen potvrzují :roll:

. Drát místo pojistky to je echt kvalita :lol:

.

#10 Příspěvek od **PavelFF** » 26 lis 2015, 20:52

Ale zrekonstruovat schéma zapojení z desky by snad neměl být až tak velký problém. Tedy pokud pan Ing. Ptáček nakonec neopraví zdroj zdarma, jak sliboval.
A investovat úsilí do obkreslení schématu se vyplatí. Vždyť ani pan Ptáček tu nebude věčně, zatímco zapojení je z běžných součástek(aspoň mi tak připadá) a dá se udržovat (při znalosti zapojení) pokud bude trvat naše civilizace. Nebo je tam nějaký naprogramovaný obvod?

#11 Příspěvek od **rnbw** » 26 lis 2015, 21:00

Otazne je, preco by to mal clovek udrzovat nieco taketo hrozne...

#12 Příspěvek od **PavelFF** » 26 lis 2015, 21:13

Mně to nepřipadá hrozné. Je to uvnitř přehledné, opravitelné. Je to poctivá ruční práce na ohýbačce a s pákovými nůžkami

.
Nemusí se hned kvůli vadné součástce měnit celá deska, jak je dnes obvyklé.

Spíš mi je líto, že pan Ptáček neodpovídá zákazníkům v nouzi.

otakarv · #13 Příspěvek od **otakarv** » 26 lis 2015, 22:45

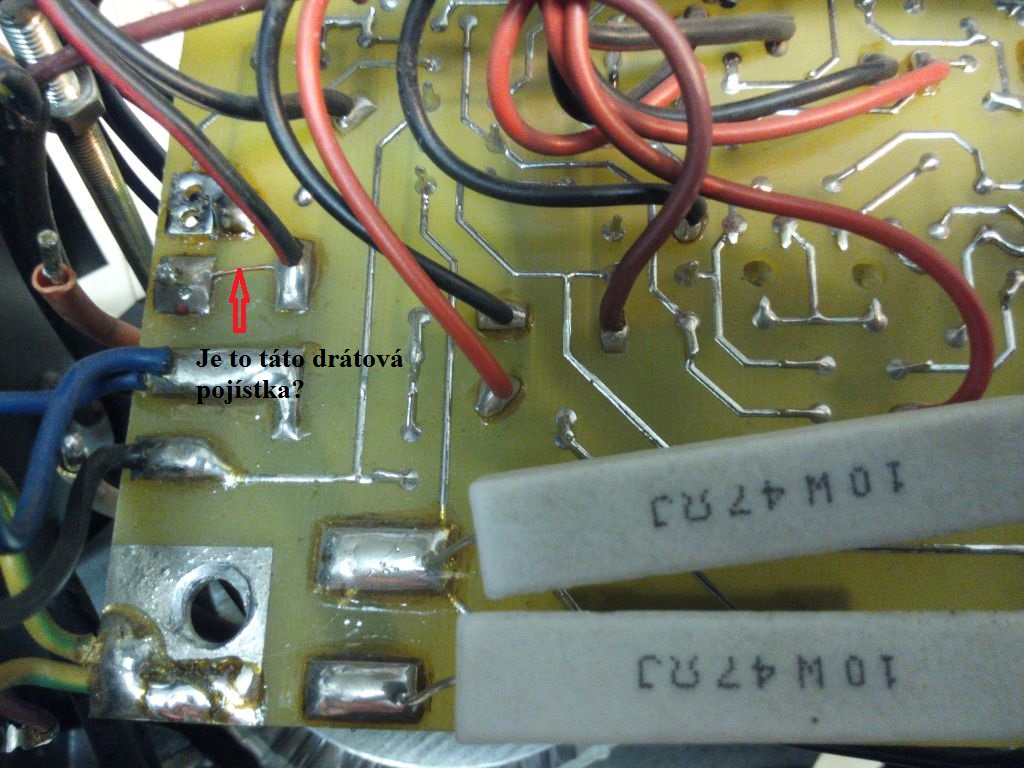

milin, není to náhodou táto drátová pojístka? Viz příloha.

Habesan · #14 Příspěvek od **Habesan** » 26 lis 2015, 23:02

Ten měnič asi nebude sinusový...

#15 Příspěvek od **rnbw** » 26 lis 2015, 23:42

Jednoduche to je, ale zjavne nie vemi spolahlive.

Ta zmes neoznacenych drotov prispajkovana na nahodne miesta dosky mi nepride velmi prehladna.
