Zapojení LED žárovky na 230V.

[Yarda1]

Tak mne napadlo:
Třeba tady http://pavouk.org/hw/lamp/index.html jsou různá zapojení úsporných zářivek. Existuje nějaká stránka se schematy, jak jsou uvnitř zapojené různé LED žárovky na 230V?

[serviceman]

Něco je jako obrázky na Googlu.

[Brozicek]

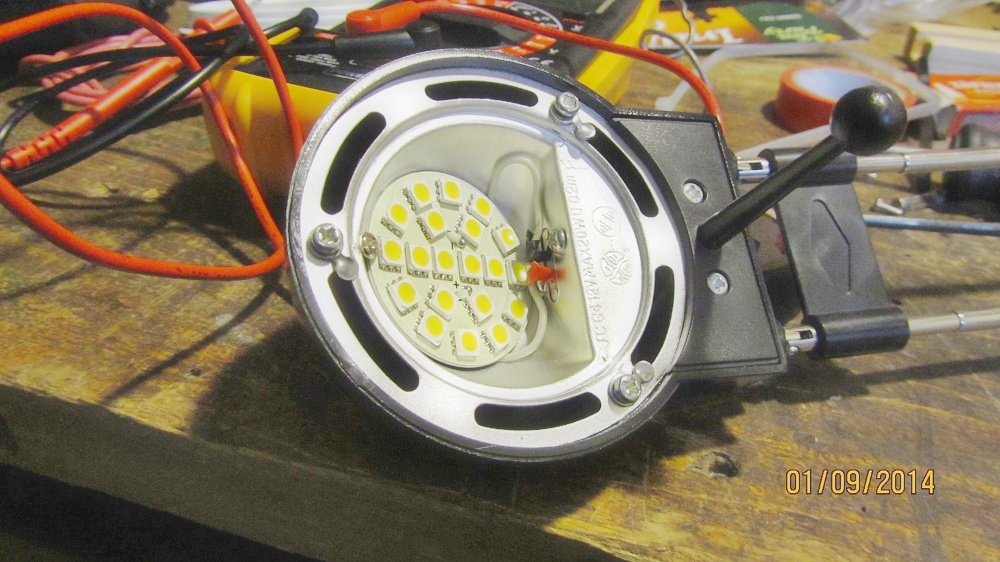

Dostal jsem vadnou LED 3W. Vnitřek byl dost "spálený", ale panel s LED byl OK. Tak jsem jej využil v halogenové noční lampičce 20W (ten typ s výsuvnými raménky s trafem v základně). Viz obrázky. Zde jsou výsledné parametry úpravy:

Proud na straně 230 V:
- Pro halogen 20W 114 mA 230Vx0,114 = 26,22W (při halogence 20W/12V)
- Pro LED panel Jirka 69 mA 230Vx0,069 = 15,87W (při LED panelu Jirka - snížení příkonu o 10,35W při vyšším jasu)

Použitá filtrační kapacita: 470 mikroF/25V

Proud na straně LED panelu: 280 mA / 9V (mohl bych zvýšit až na 400 mA zmenšením odporu, ale s 280mA svítí lampička dostatečně)

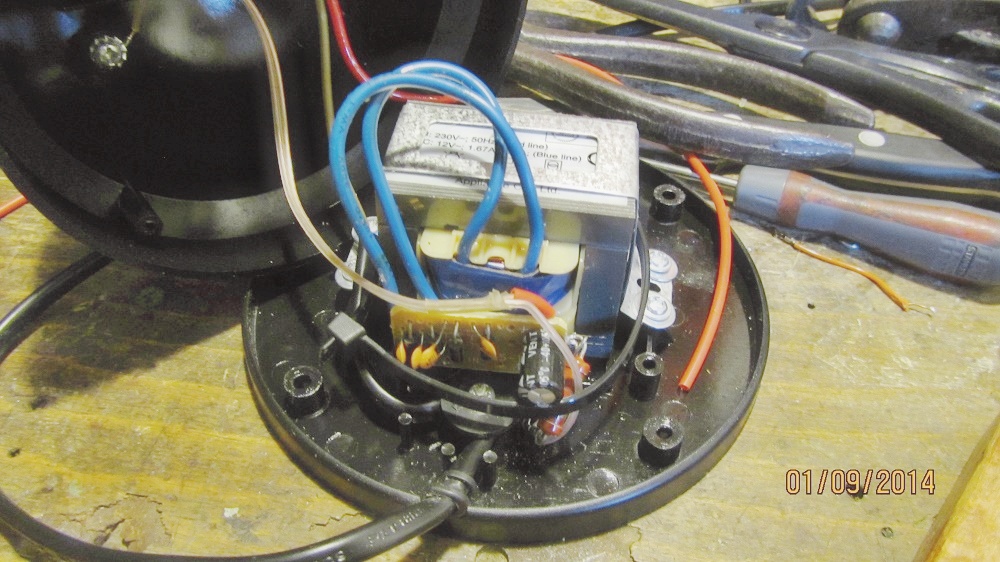

Napětí na trafu po usměrnění a filtraci: 14,75 Vss (střídavé napětí 12Vst)
Předřadný odpor: 21 ohm (snižuje 14,75V na 9V při proudu 280 mA)

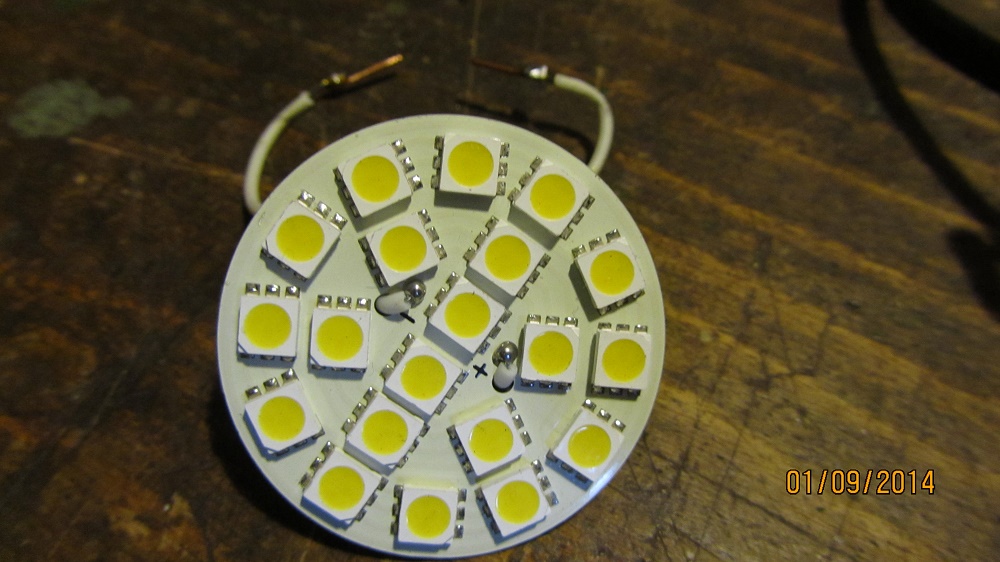

Zapojení panelu LED z trojic diod v jednom poudře:
- V panelu je 20 pouzder, tj. cekem 60 LED diod (3 samostatně vyvedené kusy v každém pouzdře)
- Jedno pouzdro obashuje tři samostatné diody, napětí každé diody je 3V, proud 20 mA, takže maximální proud pouzdra je 60 mA.
- Tři pouzdra za sebou do série, v každém poudru po třech diodách. Jeden takový blok tvoří 3 paralelní větve s 3 diodami v sérii.
- Těch bloků s třemi větvemi je celkem 6. Takže celkem je to 18 paralelních větví po třech diodách v sérii.
- Poslední 2 pozdra mají své 3 diody zapojeny do série, takže tvoří další 2 paralelní větve po 3 diodách v sérii.

- Celkem je tedy v panelu 20 paralelních větví po třech diodách v sérii. Při proudu jedné větve 20 mA je celkový proud panelu maximálně 400 mA při úbytku asi 9,6V.

[Habesan]

Yardo, člověče, tos objevil Internet?
Dej si na Bastlírně hledat: LED *230* + Hledej všechna slova.
