Televize LG, nefunkční část dálkového ovladače

[dury2]

Ahoj, u dálkového ovladače nefungují čtyři tlačítka. Když je propojím na tišťáku tak ani potom nedojde k vyslání signálu. Koukal jsem, že jsou spolu propojená. Chci se zeptat jak to funguje? Zdá se mi, že jsou zapojena paralerně přes takové odpory, které jsou přímo na tišťáku a stlačením tlačítek dojde k uzavření okruhu s určitou impedancí. Je má myšlenka správná?

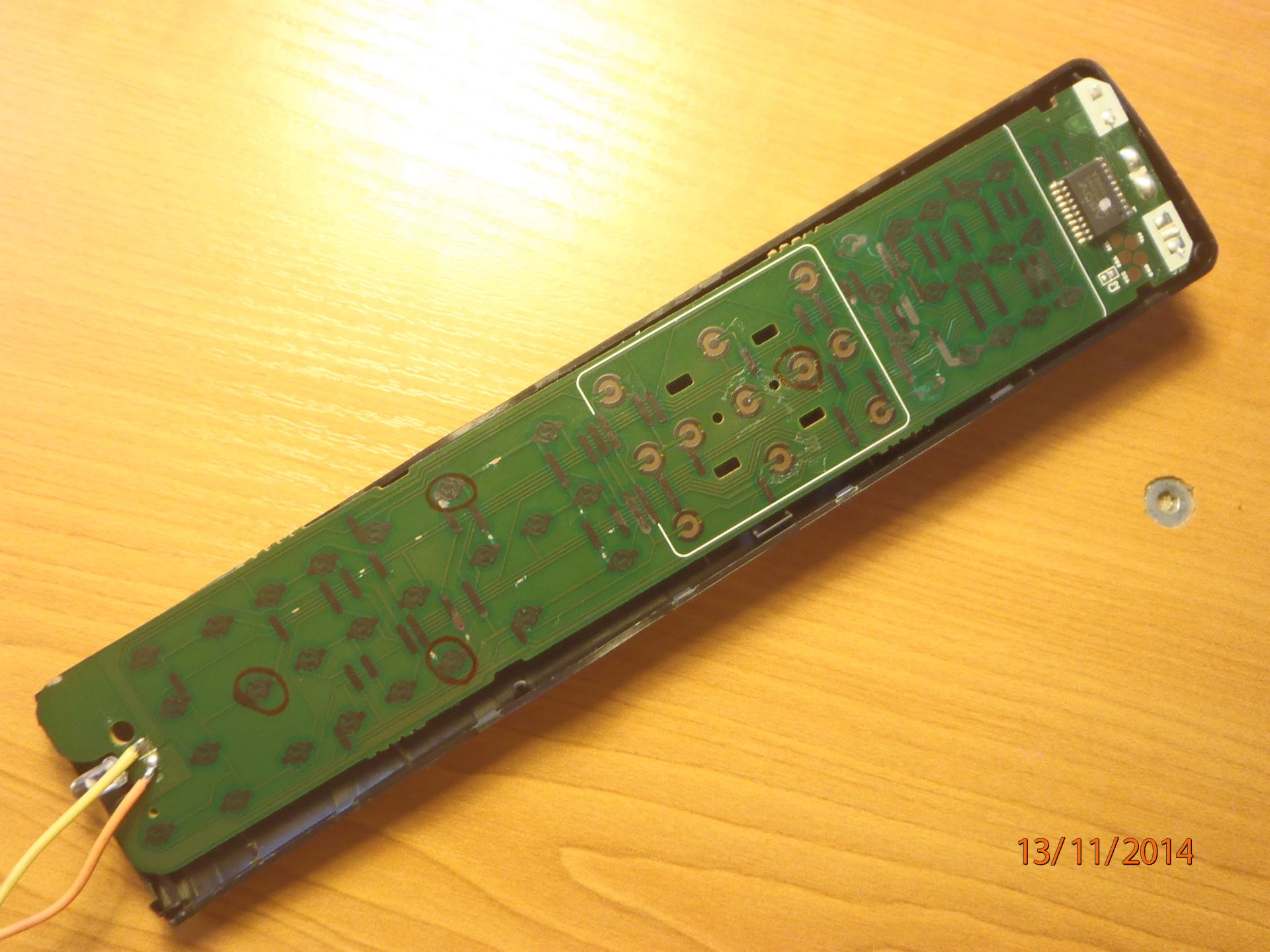

Ty nefunkční tlačítka jsou zakroužkována čeveně, pokud to teda půjde vidět.
Díky za případnou pomoc.

[Michal22]

Ne, tyhle ovladače s větším počtem tlačítek bývají zapojeny do matice (sloupce x řádky). Procesor podle toho pozná které tlačítko bylo stisknuto a podle toho vygeneruje kód.
Pokud ti nefungují tyhle čtyři tlačítka, tak zkus najít zda mají společný nějaký přívod k procesoru. Pokud ano, tak v něm bude problém. Ty černé podlouhlé plošky, to je jakoby další vrstva desky- je to spoj z vodivého laku. Občas bývají problémy na přechodech vodivý lak- měděná fólie.

P.S.: Ta fotka by šla udělat líp...

[kokun]

Ty dva dráty, co máš připájeny k IR-LEDce, vraž do zásuvky 230V a máš "opraveno"


Dej sem raději pořádné foto (ostré a nenasvícené bleskem).

[Mirda]

Ještě se neozval, je ještě naživu?

[dury2]

Tak jsem dal na vaše rady a ty dva dráty, kterými jsem původně zjišťoval, jestli dioda vysílá jsem dal do zásuvky. Chci moc všem poděkovat, ledka už svítí a navíc s ní i všechno okolo. Ale asi asi jsem přehodil fázi protože i když to teď hodně svítí, tak na totelevize nereagujeu.
Odpoledne to pořádně nafotím a dám to sem, zatím moc díky všem, co mi chtějí poradit.

[stanimir]

Pokud chceš vidět zda vysílá dioda tak se na ní podívej foťákem na mobilu.

[dury2]

to jsem samozřejmě také dělal, ale je celkem težké držet v jedné ruce foťák, druhou rukou zkoušet propojit kontakty a ještě mít hlavu tak, abych viděl na display. Takhle to bylo pohodlnější.

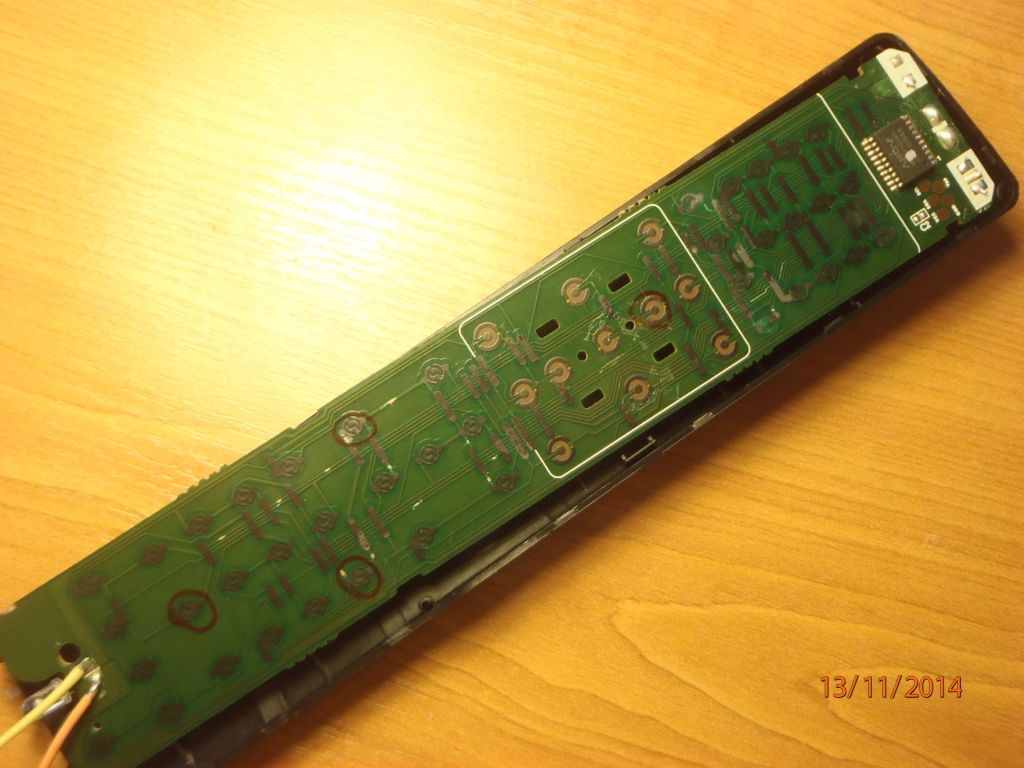

V příloze posílám lepší foto, snad to bude lepší.
Díky

[Michal22]

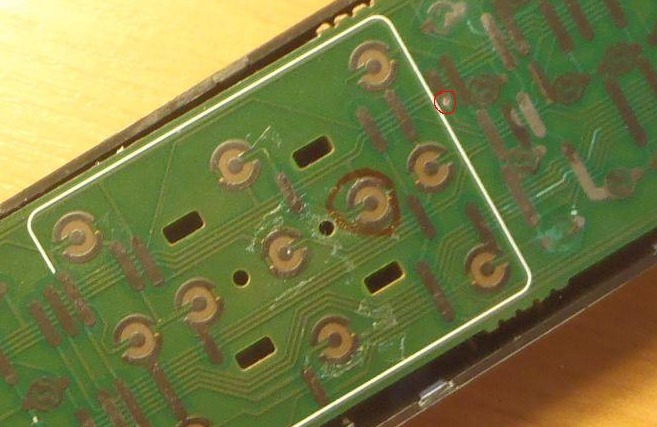

Tak podle topologie desky bych hledal problém tam, co jsem udělal červený kroužek (je to místo napojení spoje z vodivého laku na měděnou fólii). Ale klidně může být problém i za ním (směrem k IR LED)- například zlomená cesta.

[dury2]

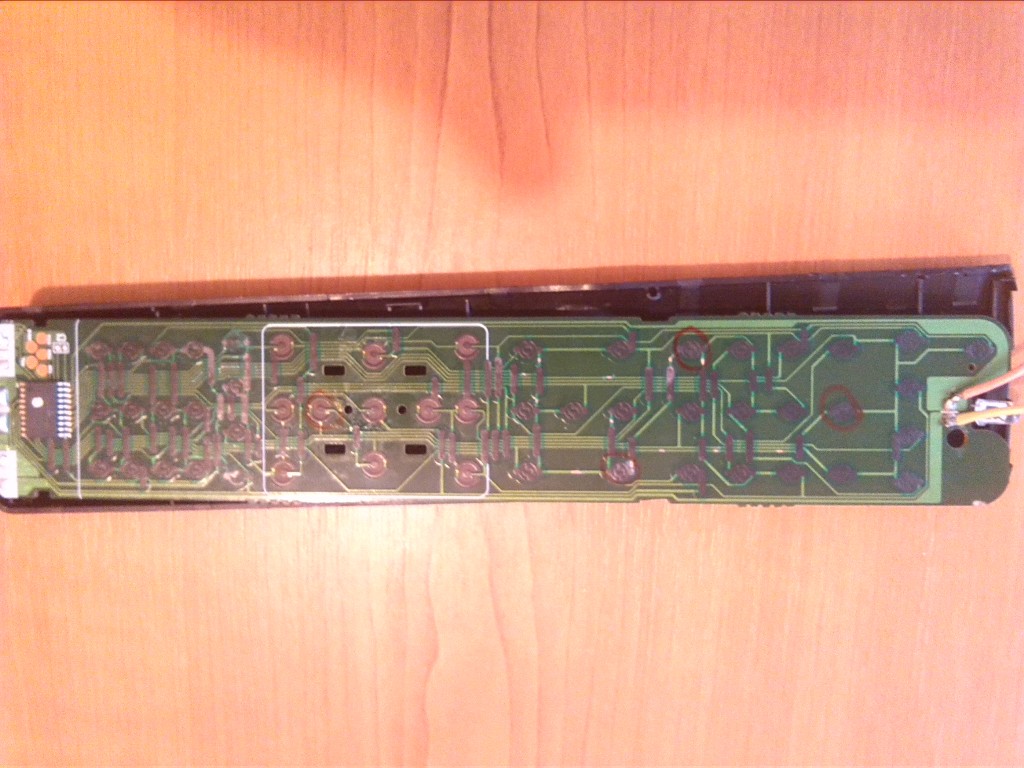

snad trochu lepší foto

[dury2]

díky, kroužky jsem udělal čtyři. myslíš ten konkrétní ve tvém výřetu a nebo zkontrolovat všechny?
Díky

[Michal22]

Ten bod, který jsem označil, souvisí se všemi čtyřmi tlačítky, které ti nefungují. A protože na stejné větvi je minimálně ještě jedno tlačítko (konkrétně třetí odspodu vpravo), které ale tobe funguje, tak bych si dovolil tvrdit že na 99% je problém v tom bodě, co jsem označil.

[dury2]

tak bych si dovolil tvrdit že na 99% je problém v tom bodě, co jsem označil.

moc díky, zítra to zkontroluji a dám vědět.

[PotPalo]

Ja len zvýrazním cestičku, ktorú majú tie tlačítka spoločnú. Sú tam ďalšie dve (označil som ich A a B), tie fungujú? Podľa toho už nebude ťažké zistiť kde je cestička prerušená.

Na zistenie funkčnosti diaľkových ovládačov používam maličké tranzistorové rádio prepnuté na stredných vlnách (AM). Netreba nič naladiť, len ho mať zapnuté a priložené pri ovládači (treba zistiť na ktorom mieste funguje najhlasnejšie, tuším pri I.O.). Pri stláčaní tlačidiel je počuť okrem šumenia aj signál ovládača.

[warp]

Chyba bude asi v napojení cesty (tam u té bílé čáry), změř šlusmetrem

[dury2]

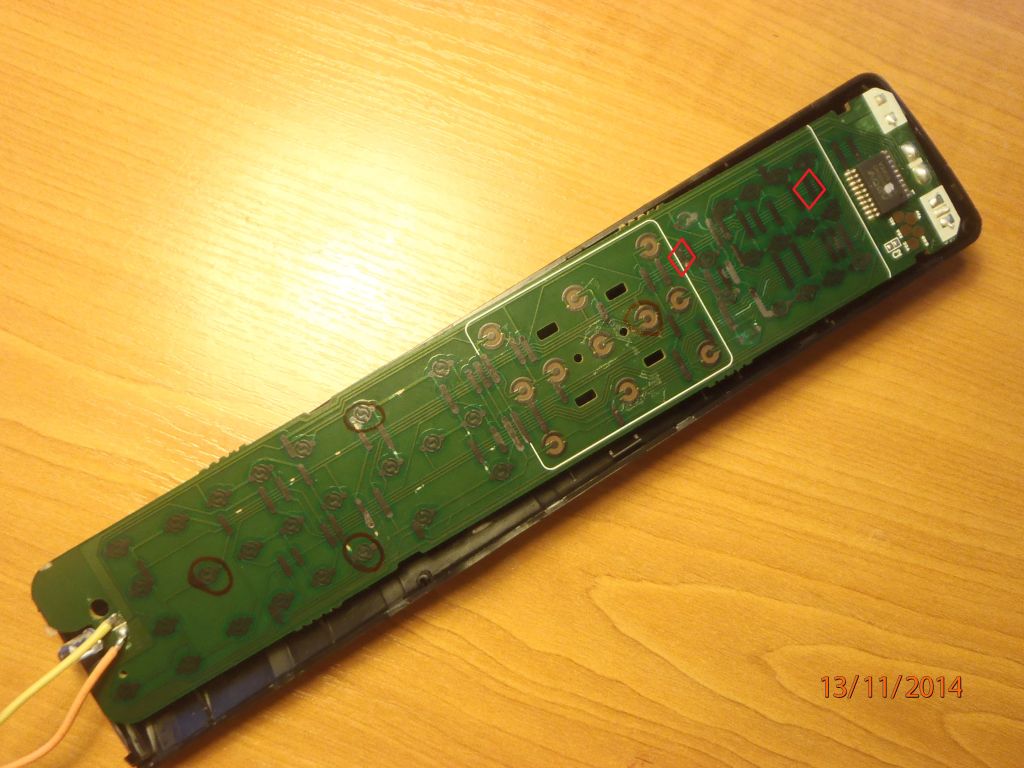

Hurá opraveno. Je to divné, ale nakonec byly vadné dva spoje/přechody (na fotce v kosočtverci). Po opravě vše funguje jak má. Všem co mi radili moc a moc děkuji, bez váš bych kupoval nový ovladač.
Ještě pro upřesnění, jak vlastně procesor pozná, které tlačítko je zmáčknuté, šlo by mi to nějak vysvětlit? Michal22 psal, že je to zapojené do matice.Jak to vlastně funguje? Děkuji
