Proč svítí doutnavka na vypínači v poloze ON i OFF ?

[FPetr]

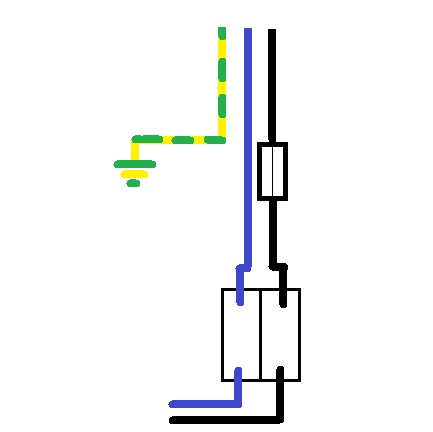

Dobrý den, koupil jsem tento vypínač https://www.puhy.cz/vypinac-kolebkovy-on-off-2pol-250v-15a-modry-54121.html s domněnkou, že doutnavka bude svítit pouze v poloze ON, ale po připojení k síti svítí doutnavka i v poloze OFF. Proč tomu tak je? Přikládám "schéma" zapojení. Děkuji za vysvětlení.

[ohryzek36]

Máš ho blbě zapojené - přehoď fastony (horní za dolní).

[FPetr]

Děkuji za odpověď

[Achab]

Pro doplnění - toto je "spínač s prosvětlením", doutnavka je zapojená mezi přívodní svorky.

U "spínačů se signální doutnavkou" je tato obvykle připojena na vývod (nebo přívod) spínače a druhý konec je vyveden samostatně.

[galjo]

doutnavka musí byt zapojena na výstup.

[paveltl]

Ach jo, to jsou nicneříkající odpovědi, jen Ohryzek ví o čem mluví.
Už z konstrukce těchto spínačů je prosvětlení připojeno na prostřední vývody (mechanicky uprostřed spínače). Kdo chce vědět proč může si ten vypínač snadno otevřít, ale pozor ať něco neztratíte.
Takže když chceš aby spínač svítil trvale přivedeš přívod odprostřed a vývod vezmeš nakraji.
Ty ale chceš indikovat zapnutí, takže přivedeš přívod na kraj a a vývody dáš doprostřed. Pak se na prostřední vývody dostane napětí až po sepnutí vypínače a signálka se rozsvítí.

[galjo]

paveltl to si už vysvetlil aj pre de.ila. Má to 4 vývody a ktoré su tie stredné ?

[FPetr]

Abych předešel dalším sporům, tak je tento vypínač konstruován takto: mezi horníma svorkama je připojeno prosvětlení a já jsem udělal tu chybu, že jsem připojil přívod(L,N) na tyto horní svorky, proto mi vypínač svítil i v poloze OFF. Přívod jsem přehodil na dolní svorky, kde při vypnutém stavu nemá co svítit. Po zapnutí se dostane přívod na horní svorky a prosvětlení začne pracovat.
