Zapojení HIO WNB053?

Zpráva

Pine11 · #1 Příspěvek od **Pine11** » 09 led 2015, 18:55

Našel jsem několik relat QN59933. Jsou to impulsní relé se dvěma vinutími. Potřebuji vymyslet ovládací obvod pro spínání těchto relé jedním signálem. Pěkně to Tesla vyřešila např. v radiostanici PR31 právě uvedeným Hybridním IO. Tak se ptám, zda někdo nemá datasheet WNB053. Mohl bych shánět teno obvod, ale asi jich neseženu tolik kolik jich potřebuji na přepínání vf i nf filtrů. Výhoda těchto relé spočívá v tom, že v klidu nemají žádnou spotřebu. Prošel jsem celý NET, ale i "Jirkův WEB" mlčí. Může někdo pomoci datasheetem nebo i jiným zapojením?

monterjirka · #2 Příspěvek od **monterjirka** » 09 led 2015, 20:38

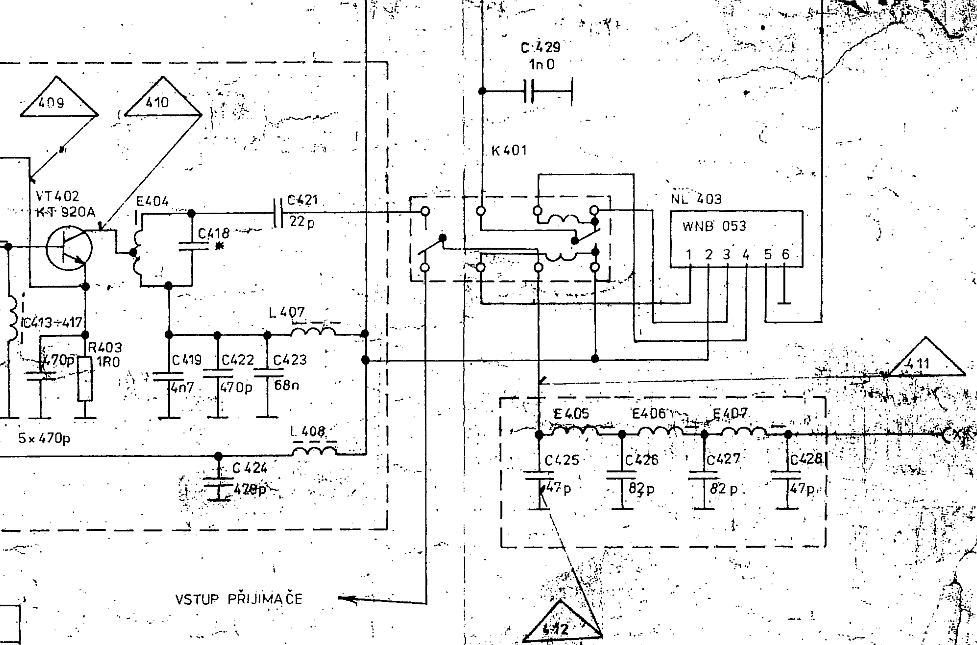

Koukni v klidu na to schéma, to zapojení se dá "vymyslet..."
Já jsem to kdysi měl udělané, ale nevím, jestli jsem si to "namaloval" a jestli bych to ještě našel.
Tam jde o to, že přivedeš napětí na "přepínací kontakt", tím je přivedeno na jednu cívku. Tu cívku "uzemníš" např. tím, že napětím otevřeš tranzistor. A na druhou cívku to přivedeš přes druhý tranzistor, ale do přívodu do báze je vložen invertor, takže je sepnut vždy jeden tranzistor nebo druhý. A cívkou prochází proud pouze po dobu, než s to přepne.

jinovak55 · #3 Příspěvek od **jinovak55** » 10 led 2015, 20:25

Mám takový pocit , že toto IO vyráběla Tesla Blatná. Zkus pátrat tam.

jinovak55 · #4 Příspěvek od **jinovak55** » 11 led 2015, 18:22

Tak jsem něco našel hybridní integrované obvody n.p. TESLA Lanškroun. V ar 11,12,1977 a ar1,1978 tabulka .

Pine11 · #5 Příspěvek od **Pine11** » 12 led 2015, 16:03

Přátelé,
děkuji Vám za náměty. To co psal monterjirka není zase tak nepřekonatelné, ale obvod který jsem vymyslel byl dosti náročný na součástky a místo.
Hledal jsem v AR jak psal jinovak55, ale WNB053 je novější HIO jak tento přehled, který končil v AR4/78. Prostě tam nebyl uvedený. Troufám si tvrdit, že se teto HIO objevil až kocem 80tých let.
Opustil jsem nápad s použitím relat QN59933 a našel jsem příhodnější řešení s relátkama NEC EC2-5TNJ, které jsen nakoupil na Aukru. Nechám naprogramovat osmi pinové ATTINY, jeden CPU na dvě relé u každého filtru a bude zameteno...
