Závada na osciloskope BM566A

[mkat]

Zdravím ,mám nefunkčný osciloskop a potrebujem nasmerovať k hladaniu závady.Najprv mi tuším blbla časovka.Tak som ho rozobral ,prestriekal prepínače potenciometre,vyčistil kontakty.Po zapnutí mi už ukazoval len toto.
Ak môžete-chcete - tak ma nasmerujte kde mám hladať chybu.Dakujem.

[Peterseal]

Hlavne napis ci to reaguje na pripojeny signal, ci funguje H-V posun luca atd.

[mkat]

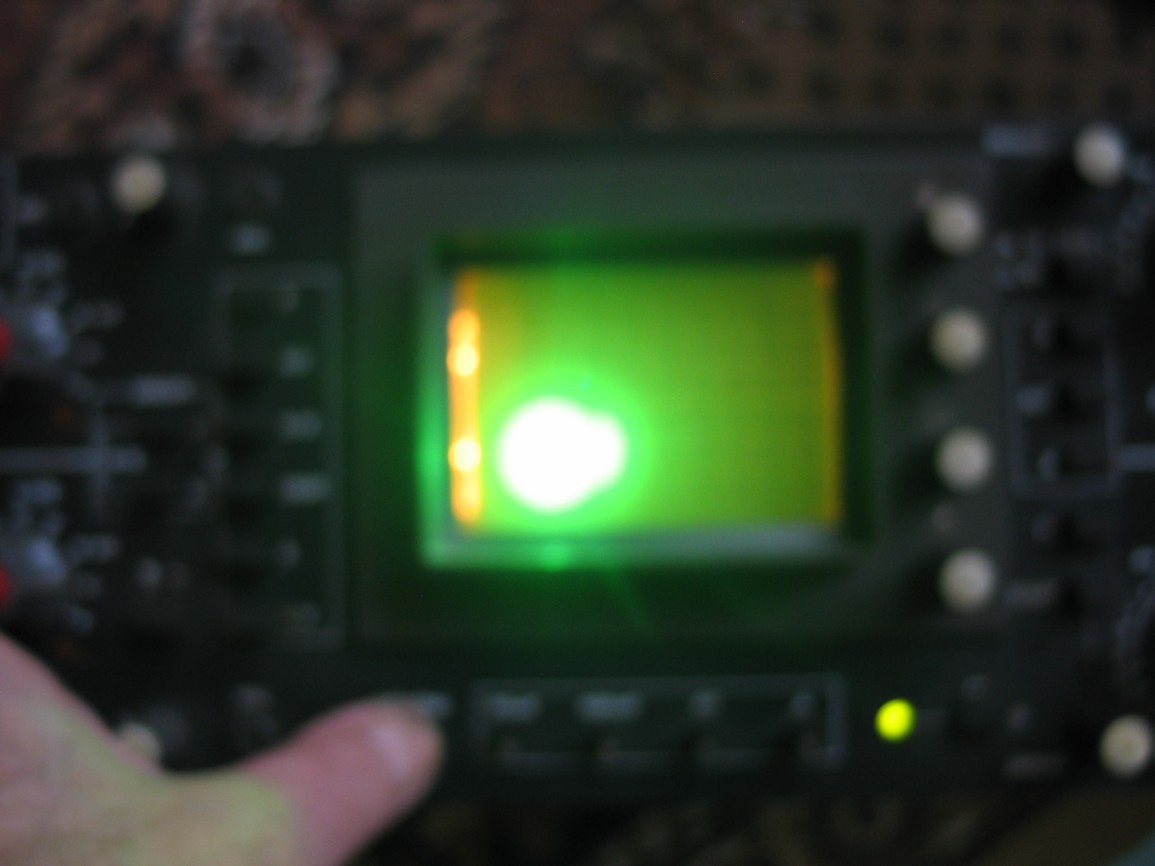

Nereaguje na nič. Stále svieti len na tom istom mieste.Jedine ked zapnem Stredenie Tak sa pohne ako ukazuje obrázk 3. .Napätia zdroja mi sedia.Rozdiel je 05V-1V. Nemeral som VN,momentálne nemám ako.

[Peterseal]

Toto problem VN nie je urcite. Co to robilo pred Tvojim zasahom? Ked tvrdis ze bola vadna casovka.

[mkat]

Skúsim sa to vysvetliť.Ked sa mi napr. ukázala sinusovka tak bola tak nahusto že vyzerala skoro ako píla.Ked som ju chcel roztiahnuť s časovou základnou,tak mi stačilo prepnúť o jedno políčko a už sa mi ukazovalo vela sínusoviek.Aj to mi ukázalo max signál do 10kHz.Dalej už len sama sinusovka.Vyzeralo to tak ako ked odizoluješ tienemý drot a pozeráš sa na tú sietku z tieneného drotika.(Neviem to inakšie vysvetliť.)Bolo jedno aký druh signálu dám.Tuším mi prestala isť aj B-čková základna.Hladal som na nete a našiel, že vela problémov je v zlych kontaktoch atd.Tak som prestriekal všetky prepínače potenciometre prepínače vyčistil.Prezrel studené spoje,preletoval niektoré čo sa mi videli zlé.Podotláčal tranzistori v objímkach.Po dvoch hodinách zapol.A už nič nešlo ,len to čo je na obrázkoch.Tak som s toho blbý.Neviem kde mám začať.Dával som pozor nič som neodtrhol,ani som nič nezabudol vložiť nazad.

[tornado6]

a cim si to cistil pripadne striekal, može byt že si pokadil aj tie kontakty čo boli dobre skus najprv premerat na skrat či ti spinaju kontakty ktore si čistil a potom pomerat napetovo dosky pre V/H posuv luča dufam že máš schemy

PS: nie som doma tak nemam pri sebe schemy ale bude to niečo s napajaním horizontalneho pohybu luča

[mkat]

Do všetkých prepínačov som striekal kontakt spray.Schémy mám.Skúsim pomerať dám vedieť.

[pajosek2]

Jestli jsem ten Tvůj popis dobře pochopil,tak já bych to hlrdal v synchronizaci.

[mkat]

Tak mapíšem nové výsledky.Našiel som v synchronizácii jeden rozpadnutý odpor + studený spoj .Nepomohlo. Ale prišiel som na "zaujímavú" vec.Ja blbec som písal že napätia sú v poriadku.Meral som podla schémy zdroja a tie mi sedeli. -12 V +12V +5v +20v +80V +120v Nevšimol som si že na druhej časti ,(kopija je menej kvalitná ) je ešte napätie 48 V.A to tam nejde.Odpojil som všetky vetvy 48 V a prišiel som na to, že mám problém v rozmietacích obvodoch.Po ich odpojení napätie naskočilo na 48V.Teraz musím najsť čo je vadné.
Ked som si prisvietil, tak som zistil že to napájanie ide na dosku spúštacích obvodov.Idem merať dalej.

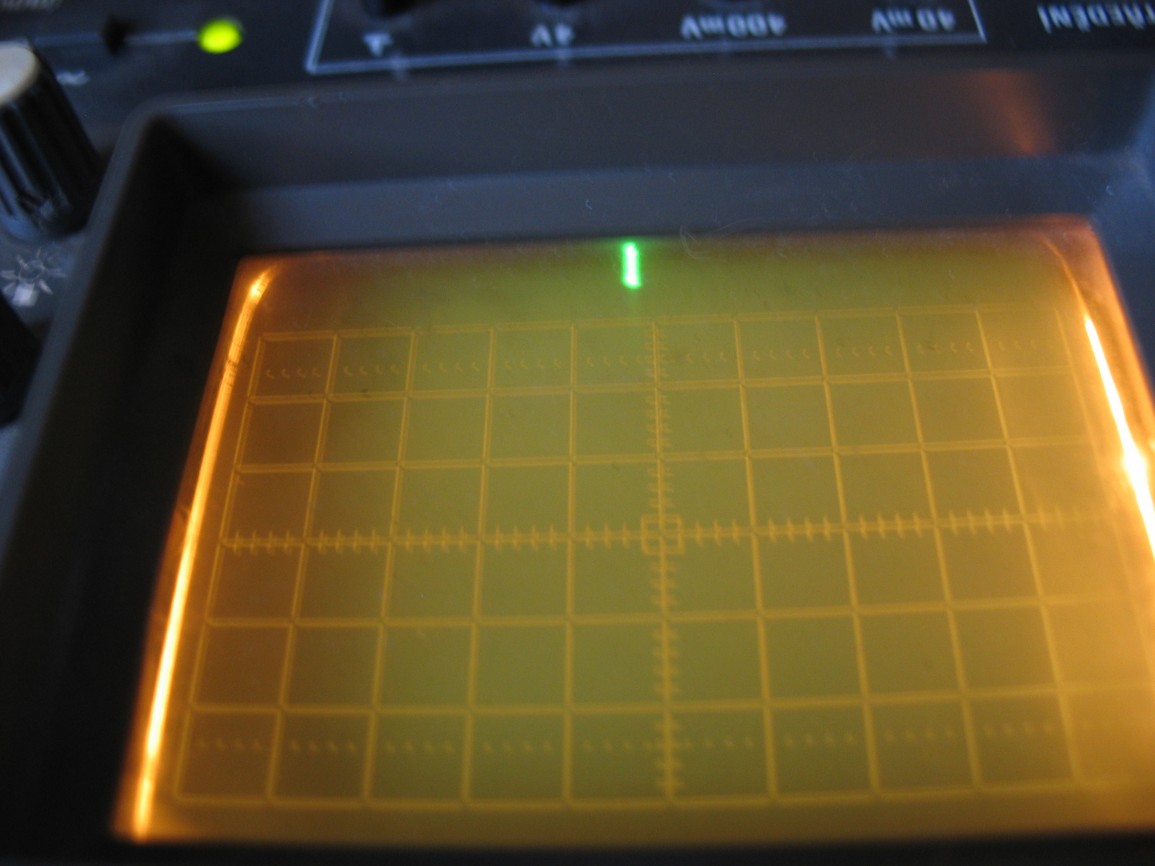

Už mi naskočila svietiaca bodka v strede obrazovky ktorou sa dá pohybovať hore - dole,pri otáčaní poťákom vertikálneho posuvu.

[mkat]

Ako tak pozerám do schémy ,tak môžu byť v tie tunelky -či?

[Peterseal]

Najprv tam prived signal, ci sa bude "bodka" pohybovat vo vertikalnom smere.
Ak ano, tak moze byt vadna casvoka, alebo jej spsutanie.
Inak niektore modely BM566 nemali v casovke uz tunelky, tak bacha na to.

[mkat]

Ved ja som si myslel že mám IO .Tak som si ich pred pár rokmi kúpil.A teraz som zistil že sú tam tunelky.

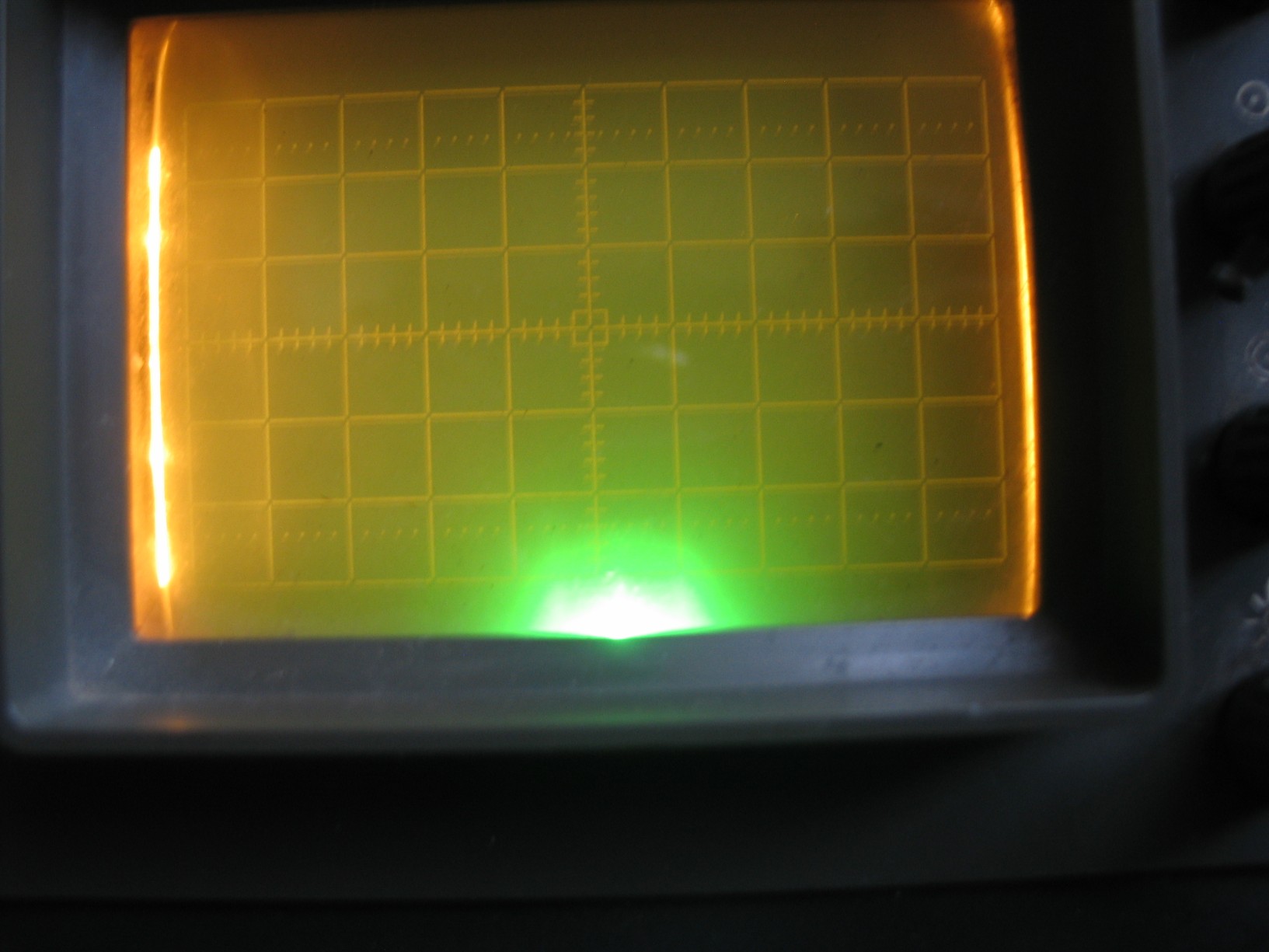

AAno ,ked nsom priviedol signá ,bod sa mi roztiahol na celú výšku obrazovky.zvvyslá čiara.Už to začína byť trochu zaujímavejšie.

[mkat]

Už mi funguje aj časová základna.Ked prepínam prepinačom tak mi zvyslá čiara už odbieha,podla toho ako prepínam.Tqa teraz to už naozaj vyzerá na závadu v spúšťacích obvodov.Ked zapojím 48 V cez ampermeter tak má odber 110mA a samozrejme nap§tie klesne na 2.1V.Premeral som tranzistory čo sú napájane 48 V.Vyzerajú že sú dobré.Už neviem kde hladať .Meral som ohmetrom a zistil som že medzi mínusaom a +48 V je len 12 Ohm.Tu bude asi problém,len ho objaviť.
Nemá niekto obrázok plošnych spojov spúšťacích obvodov? Ale s tunelovými diodami,S IO mám.
Dakujem.

[Sendyx]

Otestuj, jestli tam není blokovací keramika nebo tantal ve zkratu.

BTW, jeden dlouholetý majitel vždy BM566 zapnul, pak tak 15 minut čekal, pak v přístroji začlo prskat a on začal povykovat "lidi, honem si něco přejte, vychází stopa" .

[mkat]

Skúsim merať.Aj tak by som najradšej vybral von celý plošák.Ale tá montáž.Fuj.
