Optočlen přímo na 230 VAC?

Zpráva

#1 Příspěvek od **forbidden** » 28 led 2015, 18:40

Potřebuju snímat stav osmi vstupů 230 VAC (on/off) a zpracovat je v mcu. Napadlo mě, jestli se třeba nevyrábí nějakej optočlen, kterej je přímo určenej na připojení 230 VAC. Během průchodu nulou nesmí dojít k vypnutí výstupu. Normálně bych to udělal přes srážecí kondík, můstek, něco na vyhlazení, diodu a běžnej optočlen, prostě klasika. Akorát osm takových zapojení zabere místo na DPS, proto pátrám po nějakým nápadu.
Díky.

KUBO · #2 Příspěvek od **KUBO** » 28 led 2015, 18:48

http://www.electroschematics.com/6994/2 ... interface/

serviceman · #3 Příspěvek od **serviceman** » 28 led 2015, 18:51

Vishay má dvě antiparalelní LEDky na vstupu, takže by stačil jen odpor. Průchod nulou ošetří MCU.

#4 Příspěvek od **forbidden** » 28 led 2015, 20:18

Neříkám, že to softwareově nejde, ale vzhledem k průběhu jednocestně usměrněnýho napětí bych potřeboval ještě naopak detekci průchodu nulou na synchronizaci, abych mohl správně odměřit časovej interval na opakovaný test. Bez toho nevím jak bych měl zaručit, jestli tam AC už není, nebo jestli se sinusovka prostě jen nachází v amplitudě, která prostě ještě nepošle na výstup impuls.
Podle mě buď musím filtrovat na vstupu, nebo na výstupu. Na rychlosti zareagování zas až tak nesejde, nejde o život.

ross4435897 · #5 Příspěvek od **ross4435897** » 28 led 2015, 22:41

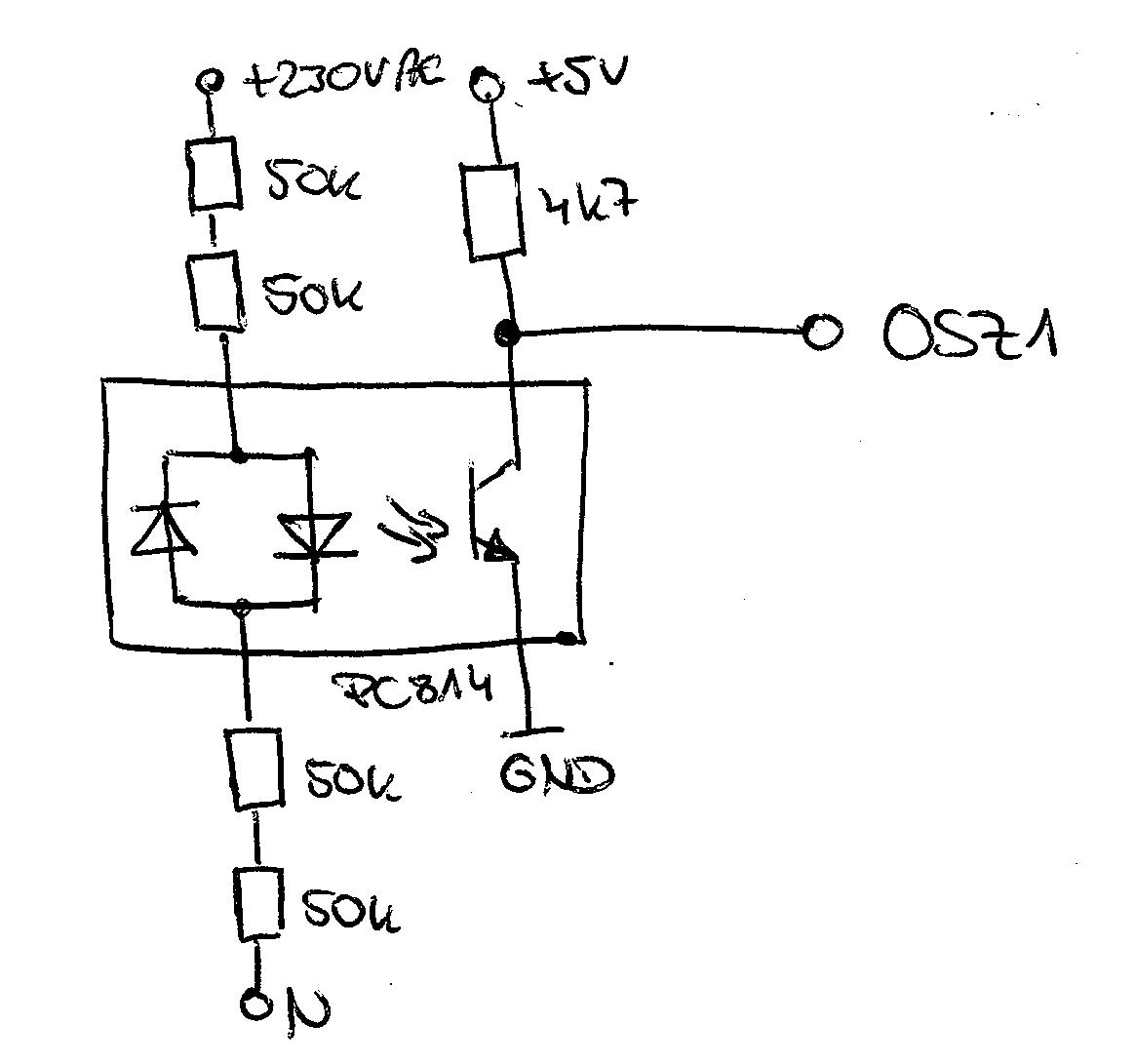

PC814

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 29 led 2015, 00:12

Bez transilu tohle zapojení zničí první větší bouřka nebo zkušebna. Takže toho místa nakonec moc neušetříš.

ross4435897 · #7 Příspěvek od **ross4435897** » 29 led 2015, 09:05

Ten transil davas pararelne s tim optoclenem?

Ruprecht · #8 Příspěvek od **Ruprecht** » 29 led 2015, 10:18

Třeba by šlo mít mcu galvanicky spojený se sítí a galvanicky oddělit až výstupy... Viz http://www.atmel.com/images/doc2508.pdf

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 29 led 2015, 13:36

Paralelně s optočlenem nemá smysl, musí být někde mezi odpory.

#10 Příspěvek od **forbidden** » 29 led 2015, 14:10

Ruprecht píše:Třeba by šlo mít mcu galvanicky spojený se sítí a galvanicky oddělit až výstupy... Viz http://www.atmel.com/images/doc2508.pdf

Tomu bych se radši vyhnul, výstupy sice oddělený budou i tak (relé), ale spíš bych se bál zavlečenýho rušení po síti.
Zatím teda nevím, která varianta bude ideální, ale zdá se, že jedna, dvě součástky na kanál asi reálný nebudou a budu muset jít složitější a odolnější cestou.

ross4435897 · #11 Příspěvek od **ross4435897** » 29 led 2015, 14:10

Aha ... no ja myslel ze to mas uz odzkouseny/vykoumany ... a ona to byla jenom takova myslenka k nedelni kavicce?
Proc myslis, ze to nema smysl davat pararelne ten transil s tim optoclenem? ... pri "prepeti" prece zkratuje, staci to prece jenom spocitat, a zvolit ho na to urcite napeti ...

weed_smoker · #12 Příspěvek od **weed_smoker** » 29 led 2015, 18:28

Dva PC817 diodama antiparalelně,do série s fázej odpor 27k/2-5W.Výstupní trandy "do totemu" s přemostěním 10k odporama.A do série s kolektorem horního trandu odpor 680R-1k.Při kladný půlvlně "totem" bude dávat polovinu až napájecí napětí,při záporný nulu až polovinu.Tak nějak to dává ROEDERSTEIN do napěťovýho čidla v ESTAMATu.

ZdenekHQ · #13 Příspěvek od **ZdenekHQ** » 30 led 2015, 19:12

ross4435897 píše:Proc myslis, ze to nema smysl davat pararelne ten transil s tim optoclenem?

No protože v okamžiku, kdy se transil otevře/sepne, už poteče diodama v optronu takovej proud, že je zničí - jinak totiž nevznikne patřičný úbytek napětí, aby se transil "sepnul". A pokud se sepne dřív, nebude optron optronovat. :wink:

ross4435897 · #14 Příspěvek od **ross4435897** » 31 led 2015, 12:28

no ale porad je to jenom o tom otviracim napeti toho transilu, pokud ho zvolis spravne, tak v tom nevidim problem ... anebo to chapu spatne?

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 01 úno 2015, 21:40

Kdyby existovaly ideální součástky bez výrobních tolerancí a všemožných závislostí, pak by to paralelní připojení k optronu bylo taky řešení. V reálném světě to nedáš, dioda není odpor...
