Sháním návod k neznámému LED panelu

Zpráva

ohs_dc · #1 Příspěvek od **ohs_dc** » 28 úno 2015, 21:31

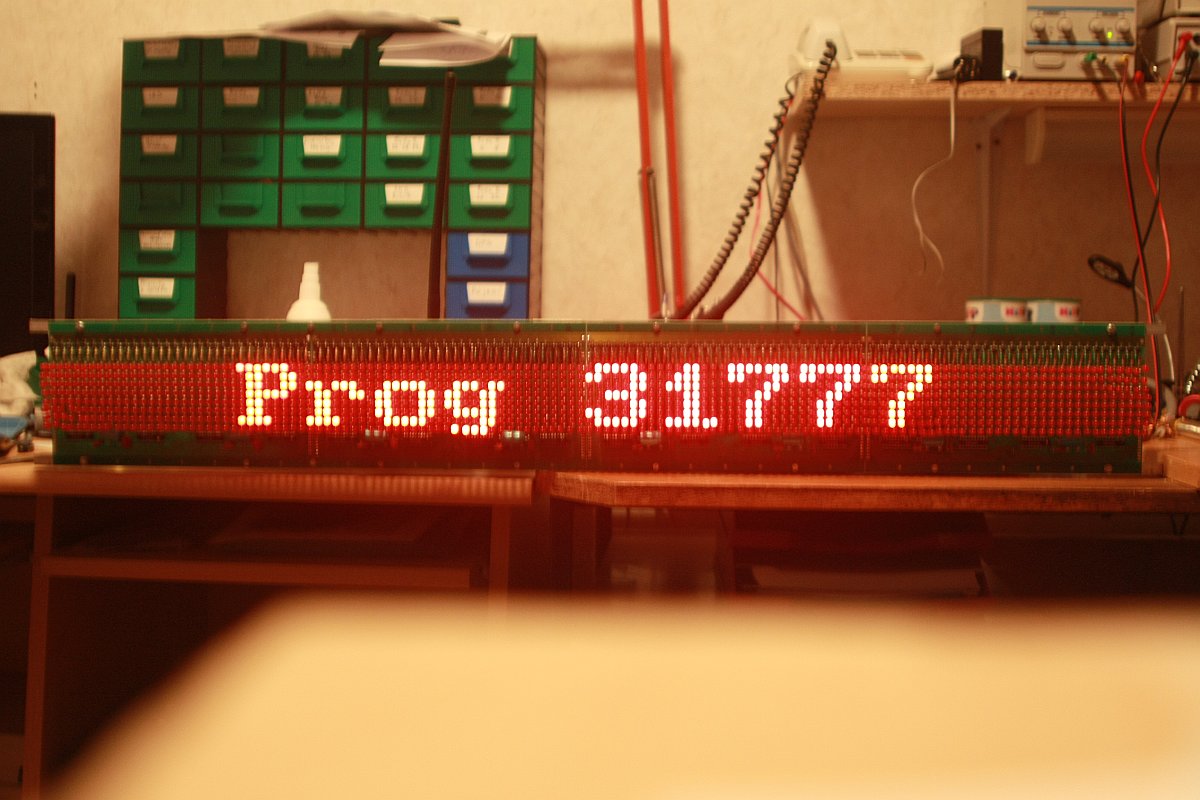

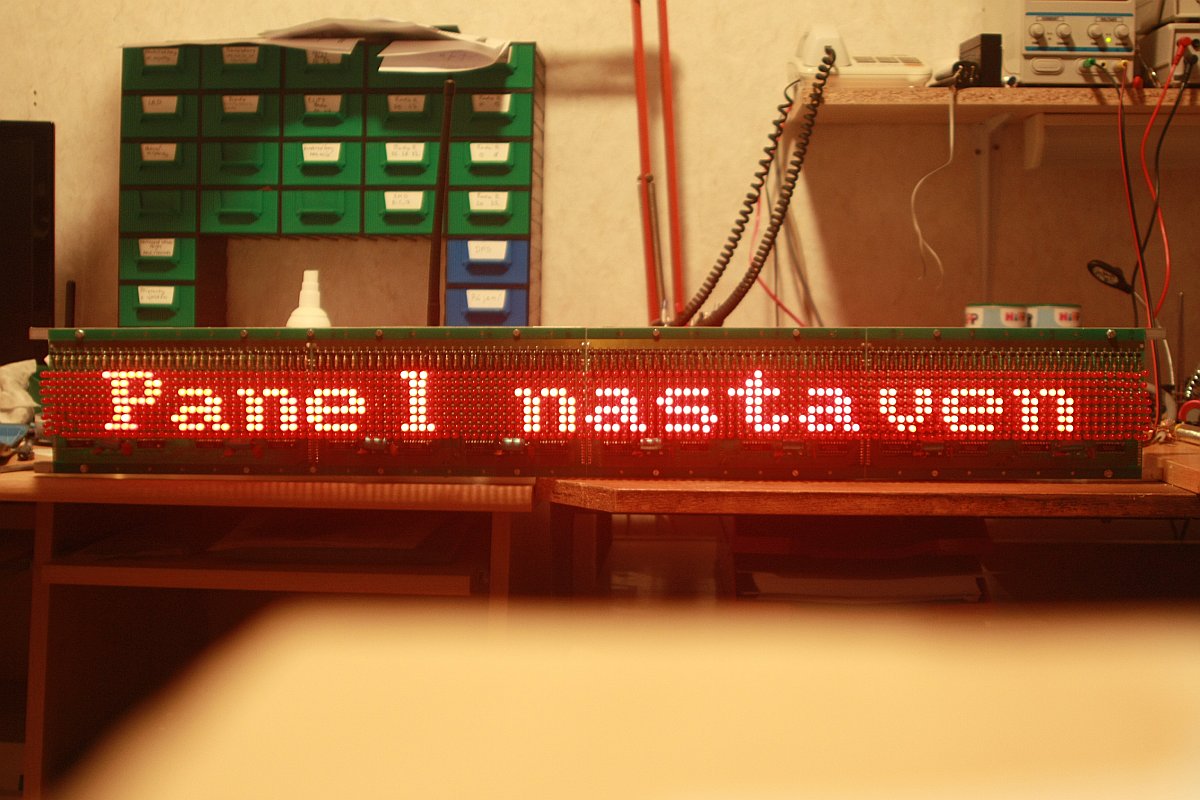

Ahoj, uklízel jsem dílnu po předchozím majiteli a našel jsem textový LED panel. Když mu připojím napětí, tak proběhne několik textů a dál nic. Na desce s procesorem je MAX232, takže panel se nechá připojit k PC. Neměl by někdo radu nebo informaci k ovládání, nebo co to je výrobu, případně nějaký návod?

GeorgeB · #2 Příspěvek od **GeorgeB** » 01 bře 2015, 00:08

Můj názor je,že se jendá o informační panel do interiéru autobusu MHD. V EPROM jsou nahrány texty (přednastavené) a pomoví komunikačního rozhraní vyvolává systém hlášení zastávek texty co se mají zobrazit. To je moje domněnka.
Napovědět by mohl zdroj (jestli je dělaný na 28V). Pak nějaké popisky na DPS

ohs_dc · #3 Příspěvek od **ohs_dc** » 01 bře 2015, 08:14

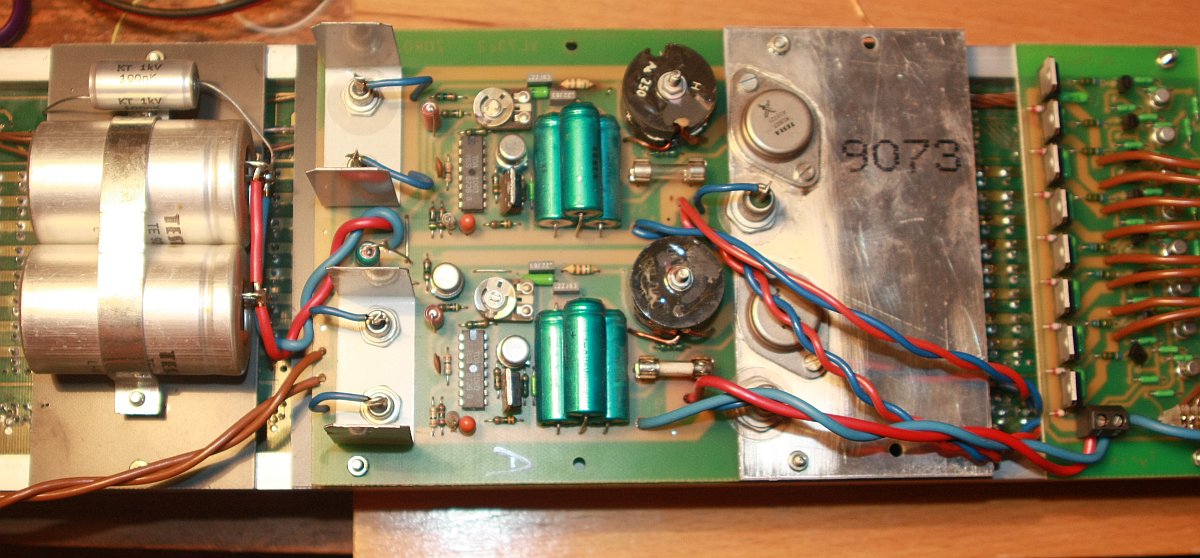

To jsem si z prvu také myslel, ale když by to bylo určené pro montáž do vozidel, tedy s palubním napětí 12/24V DC, tak by tam zas podle mě nebyl v napájecí části usměrňovač AC/DC. Navíc po připojení ke zdroji to pracuje od cca 10V, naopak při 16V a víc se stabilizátory již nepříjemně zahřívají. Z toho usuzuji, že je to tedy spíše na napájení z 12V transformátoru. Odběr panelu při zobrazeném textu i bez něj je kolem 0,5A.

ZVUK2000 · #4 Příspěvek od **ZVUK2000** » 01 bře 2015, 08:28

Takové panely vyráběl také SIS SPEKTRUM Havířov.

fero_b · #5 Příspěvek od **fero_b** » 01 bře 2015, 18:11

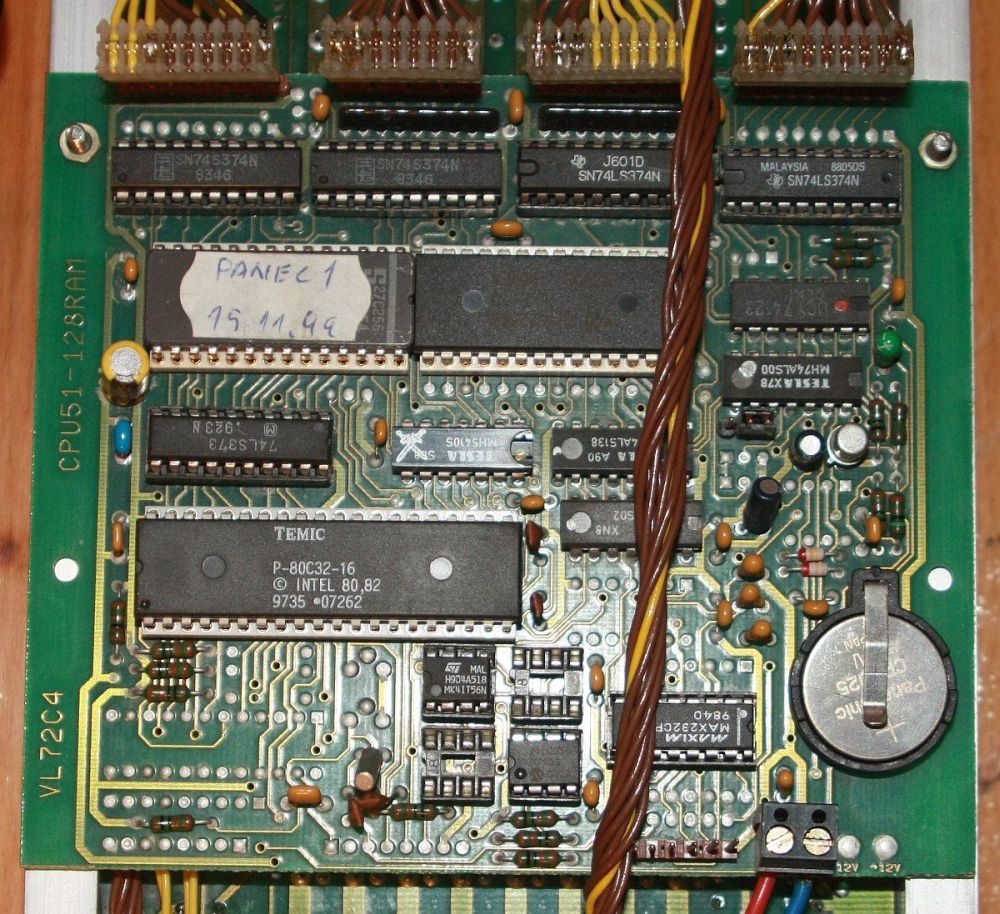

ak by si nezohnal ziadne info, tak by sa dal spravit nejaky "reverse engineering" - je tam 80C32, co je 51Core procesor bez vnutornej pameti, teda cely program mas zapisany v tej epromke - precitas program, a postves na to disassebler a troska poanalyzujes, co ten program robi..., a pripadne ked sa na ten precitany subor pozries normalne "F3-kou" tak by si tam mal vidiet tie "prednastavene texty", potom tam vidim ze ten panel je budeny cez 4 8 bitove registre (374) - to bude nejake multiplexne ovladanie lediek, a tie registre budu zapojene do I/O priestoru CPU, podla plosaku musis pozriet ako do nich procesor zapisuje, (kam je zapojeny strobovaci vstup tych registrov), mozno su navesene na nejake vstupno vystupne piny (potom sa do nich nezapisuje cez MOVX), co ale pochybujem, lebo kedze dva porty su obsadene externou EPROMKOU, tak na procesore ostane jeden 8 bitovy port, a dalej nic, takze tam bude nejaky adresny dekoder (pozeram teraz, 74ls138 - demultiplexer 3->8, ten bude vo funkcii adresneho dekodera)

a myslim si ze ten procesor prijima cez 232ku povely co ma ukazovat, mozno to ma rezim ze mozes na to volne pisat tvoje texty poslane cez seriovu linku, ale na to ti odpovie iba analyza zdisassemblovanej EPROMKY, alebo dokumentacia vyrobcu

#6 Příspěvek od **Sendyx** » 01 bře 2015, 18:59

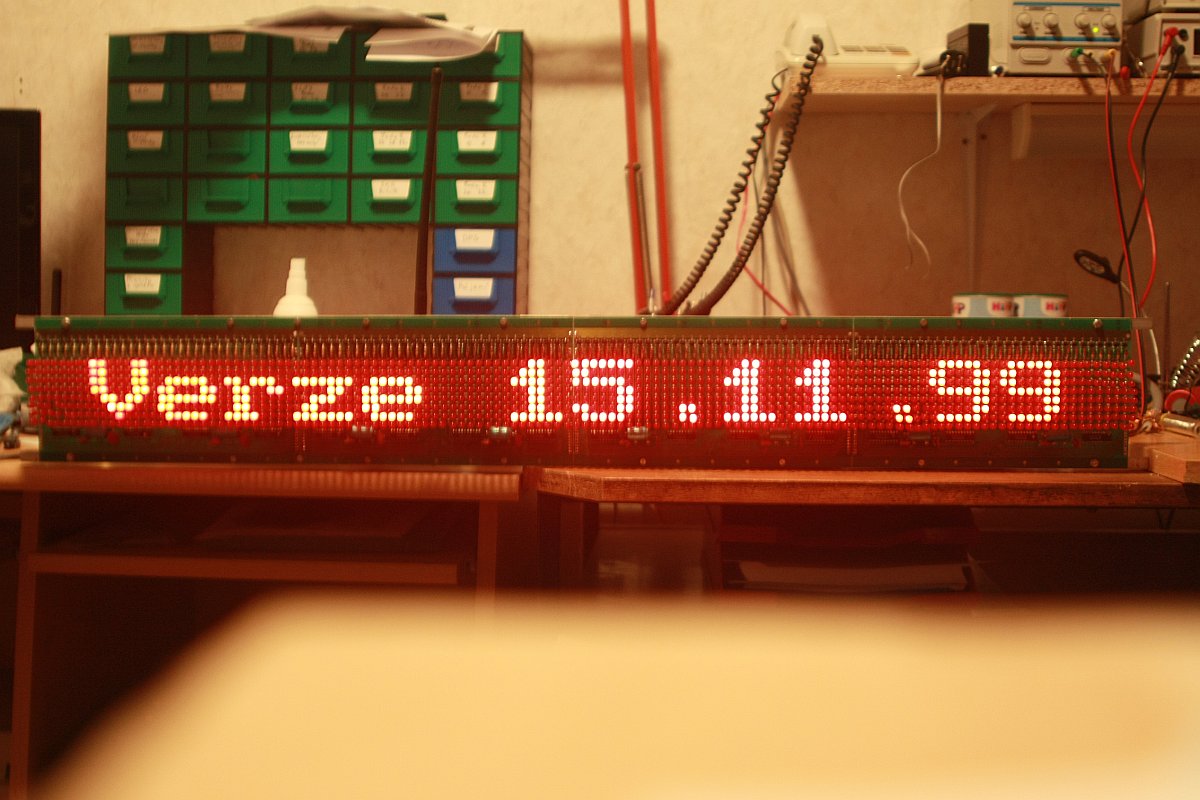

Na EPROM je datum 15.11.99, součástková základna odpovídá 90. létům a výprodejovému materiálu té doby. V té době bylo v CZ prostoru asi 30 firem, které podobné věci produkovaly, z nich už asi existuje málokdo. Takové malé noviny výrobně moc zajímavé nebyly.

Zkusil bych se optat u RTG-Tengler nebo v Nisasportu, jestli to náhodou není jejich produkt.
Dost pravděpodobné bude, že nějaký copyright nebo jméno autora software najdeš v EPROM.

ZVUK2000 · #7 Příspěvek od **ZVUK2000** » 01 bře 2015, 19:40

Sendyx píše:Na EPROM je datum 15.11.99, součástková základna odpovídá 90. létům a výprodejovému materiálu té doby.

Třeba ten třivstupový NAND určený pro armádní použití v ČSSR

ZVUK2000 · #8 Příspěvek od **ZVUK2000** » 01 bře 2015, 19:51

Také to může být doplněk k výherním automatům zmiňovaných 90tých let. Mix na té desce logiky mi připomíná desky z automatú té doby.

#9 Příspěvek od **Sendyx** » 01 bře 2015, 20:15

Mohl by to být jednoúčelový panel, určený pro herny a kasína, nebo na malé sporty typu motodráha, bowling a podobně, těch jsem pár v té době viděl, vyrobených v ČSR. Pro ty kasína se rozjížděla nějaká výroba v Rožnově a Novém Jičíně, ale nikdy jsem to zevnitř neviděl.

Klasické malé textové jednořádkové noviny v té době sice někdo v ČSR vyráběl, ale nebylo to konkurenceschopné, výrobky z Polska a asie byly designově dotažené, funkční, a dost levné...

#10 Příspěvek od **Sendyx** » 06 bře 2015, 19:37

Dej vědět, co najdeš v EPROM. Kolega míní, že podle fotky by to mohl být panel, který zná pod označením VIP Andromeda nebo Gamecentrum. Pokud to bude ono, tak výrobce neexistuje víc jak 10 let.

Celeron · #11 Příspěvek od **Celeron** » 06 bře 2015, 19:52

Proč tam je ale ta záložka baterka? Protože tam nikde nevidím žádnou stativkou RAMku, DIL8 MK41T56 je použitej jako sériová ramka a reálnej čas.
Co je napsanýho na ty DIL28?
Jirka

Celeron · #12 Příspěvek od **Celeron** » 06 bře 2015, 19:58

lesana87 píše:Ten MK41T56.

Byls rychlejší než jsem to našel.

J

lesana87 · #13 Příspěvek od **lesana87** » 06 bře 2015, 20:08

Když už, tak byla.

Ten DIL28 bude nejspíš RAMka, když se ta deska jmenuje CPU51-128RAM. A ten druhý DIL8 vypadá na 32K EEPROM (LC256), v ní by mohly být nahrané ty texty k zobrazení.

#14 Příspěvek od **Sendyx** » 06 bře 2015, 20:40

Taky myslím, že vedle EPROM bude nějaká RAM.

Jestli to mělo sloužit třeba jako náhrada novin "Taipei" a tomu podobných, co se tenkrát tahaly z Německa, tak by to mělo mít v SRAM prostor pro :

- uživatelské znaky - 256x 8x8 bitů, x 4 sady
- uživatelské HD znaky - 16x8 - těch bývalo snad jen 64, asi 2 sady
- vlastní programové smyčky - 128byte x 16 nebo 32 smyček
- vlastní texty - dle typu 512 až 8KB

lesana87 · #15 Příspěvek od **lesana87** » 06 bře 2015, 20:43

Vypadá to, že na desku jde osadit menší (DIL24) i větší (DIL32) patice na tu RAMku. Pak by tam šla asi i 628128 a i těch 128 v názvu by dávalo smysl.
