Laboratorní zdroj

#1 Příspěvek od gaman »

Zdravím,
chci si postavit lab. zdroj s těmito podmínkami:

1.) Regulace napětí 0-20V(30V)
1a.) Regulace proudu 0-2A(3A ; 5A)
1.)+1a.) Panelové měřidla(JYX85)

2.) Symetrické +5V/-5V 500-2A skokově po 500mA
3.) Symetrické +12V/-12V 250mA-1A skokově po 250mA
4.) Ochrana proti přehřátí(plynulá regulace ventilátoru)
5.) Ochrana proti zkratu
6.) Ochrana proti proudovému nárazu
7.) Elektronická pojistka

Moje inspirace pro hlavní část zdroje:
Konstrukce laboratorního zdroje 0 - 30V / 0 - 5A
Laboratorní napájecí regulovatelný zdroj s rozsahem 0 – 30V / 30A
Laboratorní napájecí regulovatelný zdroj s rozsahem 0 – 30V / 30A II.

Především se jedná o zapojení symetrické části - skoková regulace.


Můžete mi prosím poradit.
Děkuji.

(opraven bod 4.))
Naposledy upravil(a) gaman dne 09 bře 2015, 09:37, celkem upraveno 4 x.
Uživatelský avatar
ZVUK2000
Příspěvky: 4397
Registrován: 22 dub 2012, 00:00
Bydliště: Karvinsko

#2 Příspěvek od ZVUK2000 »

1a vlastně řeší 5,6,7. U 4, o jaké přepolování jde?
Uživatelský avatar
ZVUK2000
Příspěvky: 4397
Registrován: 22 dub 2012, 00:00
Bydliště: Karvinsko

#3 Příspěvek od ZVUK2000 »

gaman píše:
Především se jedná o zapojení symetrické části - skoková regulace.


Můžete mi prosím poradit.
Děkuji.

(opraven bod 4.))

A nestačí dát jako skokovou regulaci PolySwitche?
Uživatelský avatar
gaman
Příspěvky: 53
Registrován: 12 srp 2005, 00:00
Bydliště: Česká Třebová

#4 Příspěvek od gaman »

ZVUK2000 píše:A nestačí dát jako skokovou regulaci PolySwitche?


Nešlo, protože po překročení se odpojí.
Potřebuji stálý proud.
Uživatelský avatar
EKKAR
Příspěvky: 35019
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#5 Příspěvek od EKKAR »

K těm pevným stupňovitým proudovým "pojistkám" nebo spíš omezovačům se podívej na datasheet obvodu LM317 - zapojení stabilizátor napětí s proudovým omezením, je tam LM317 s klasickým děličem nastavujícím napětí plus snímací odpor, kterým protéká odebíranej proud a po dosažení požadovaný hodnoty úbytek napětí na odporu otevírá pomocnej tranzistor BC546(547, 548) = ten svým kolektorovým proudem ovlivňuje dělič nastavující napětí u LM317. Pro různý hodnoty proudu jen přepínáš hodnoty snímacího odporu podle Ohmova zákona.

Druhá možnost je použít stabilizátor L200, kterej už nepotřebuje externí tranzistor, ale má přímo vstup pro připojení snímacího odporu v cestě proudu.

Jako hlavní regulovatelnej zdroj bych já osobně využil buď přímo základní zapojení, nebo nějakou menší modifikaci zdroje G400.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
gaman
Příspěvky: 53
Registrován: 12 srp 2005, 00:00
Bydliště: Česká Třebová

#6 Příspěvek od gaman »

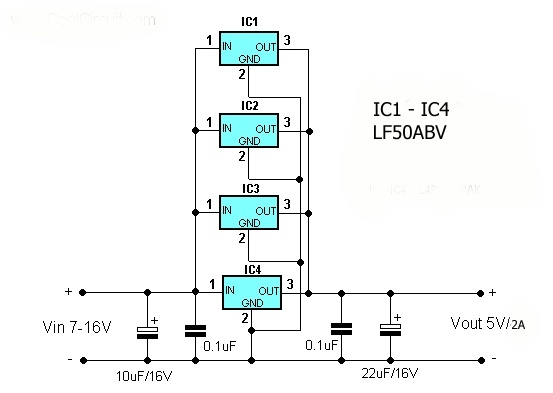

Našel jsem to zapojení:
(můj nápad-dát na vstupy IN u IC1-IC3 spínače)
Přílohy
(36.19 KiB) Staženo 155 x
masar
Příspěvky: 14454
Registrován: 03 pro 2005, 00:00

#7 Příspěvek od masar »

Ty stabilizátory ale mají limit 1A a ne 500mA. Takže takhle ee. :wink:
Uživatelský avatar
EKKAR
Příspěvky: 35019
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#8 Příspěvek od EKKAR »

A ještě není jasně definovatelný, že vydrží součet nominálních proudů, protože mají určitou toleranci výstupního napětí a vždycky ten s vyšším napětím bude víc zatíženej = musely by se dát "emitorový" vyrovnávací odpory jako "součtový hradlo" a to zase bude mít zrtáty ....
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
gaman
Příspěvky: 53
Registrován: 12 srp 2005, 00:00
Bydliště: Česká Třebová

#9 Příspěvek od gaman »

Co toto?
Přílohy
(8.8 KiB) Staženo 146 x
Uživatelský avatar
Kvicala_r
Příspěvky: 3528
Registrován: 19 led 2005, 00:00
Bydliště: Haná / N.J.

#10 Příspěvek od Kvicala_r »

To sis patrně spletl LM317 s 78S..
Tohle zapojení by teoreticky fungovalo s 317 jako zdroj proudu, ale asi by bylo dobré začínat s hodnotou odporu pro nějaký definovaný výstupní proud. Rozhodně ne poťák samotný - protože jím teče celkový výstupní proud.
Sám mám malé lineárky pro napájení LED zapojené podobně - hrubě nastavuji hodnotou odporu v serii s výstupem. A v rozumných mezích pak lze regulovat připojeným trimrem/poťákem proti zemi (s jistým omezením), svorka ADJ317 je pak zapojena na běžec trimru.
Uživatelský avatar
gaman
Příspěvky: 53
Registrován: 12 srp 2005, 00:00
Bydliště: Česká Třebová

#11 Příspěvek od gaman »

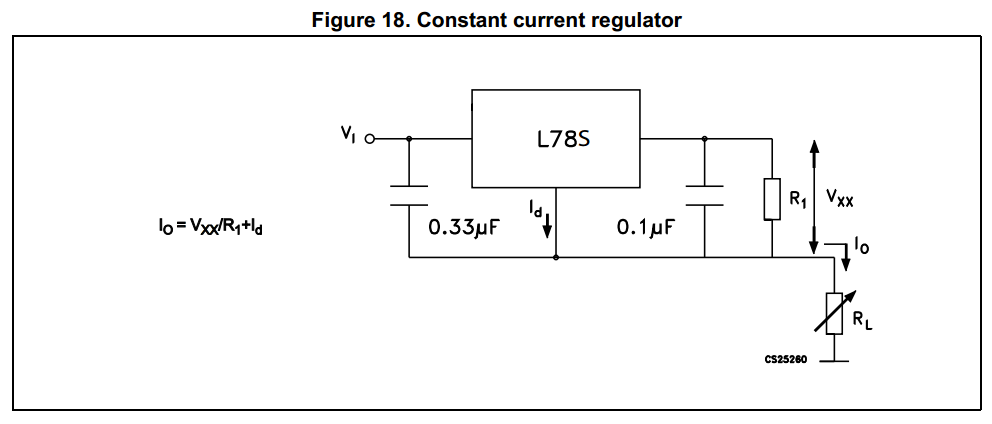

Bylo to převzato přímo z datasheetu k L78Sxx.

L78Sxx

Jen nevím kde vzít hodnotu Id pro výpočet odporu.
Přílohy
(34.88 KiB) Staženo 164 x
Uživatelský avatar
EKKAR
Příspěvky: 35019
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#12 Příspěvek od EKKAR »

Obvykle bejvá kolem 2-3mA, ale podle tolerance obvodu může bejt až 8mA.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
serviceman
Příspěvky: 4093
Registrován: 09 črc 2013, 00:00

#13 Příspěvek od serviceman »

Id je v datasheetu označen jako Quiescent current.
Nebojte se skloňovat (i cizí slova).
Uživatelský avatar
gaman
Příspěvky: 53
Registrován: 12 srp 2005, 00:00
Bydliště: Česká Třebová

#14 Příspěvek od gaman »

Io=Vxx/R1 + Id

Tak jestli jsem to dobře spočítal: :eyecrazy:

1,8A(1,9A)=5V(5,2V)/2,7Ohm + 8mA
Uživatelský avatar
serviceman
Příspěvky: 4093
Registrován: 09 črc 2013, 00:00

#15 Příspěvek od serviceman »

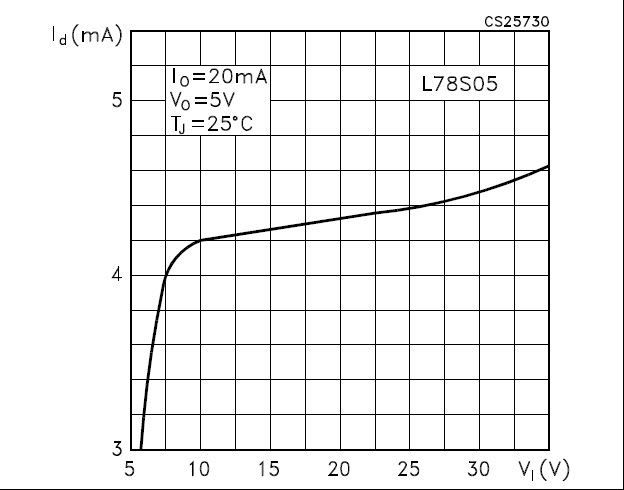

8mA je maximum. Podívej se na straně 18/35 datasheetu dole na graf. Při tvém proudu je Id zanedbatelný.
Přílohy
(44.64 KiB) Staženo 144 x
Nebojte se skloňovat (i cizí slova).
