Sháním rotační encoder pro radiostanici Kenwood TH-22

Zpráva

Pauli23 · #1 Příspěvek od **Pauli23** » 13 dub 2015, 22:11

Nemohu nikde sehnat rotační encoder, viz obrázek.
Přesné označení:
TOCOS 1795-05

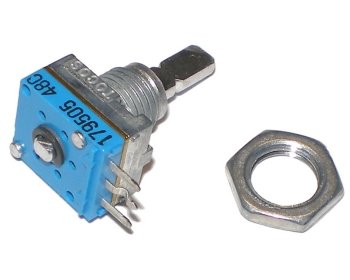

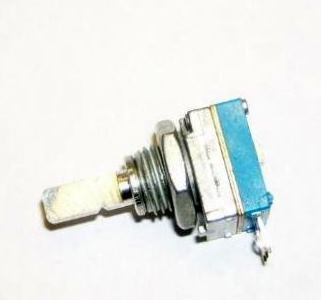

Je možné, že výrobce ho má značený v sotimentu i jinak. Číslo, které jsem uvedl, bylo naraženo na encoderu (viz obrázek).

Nemá ho někdo doma??

#2 Příspěvek od **Michal22** » 13 dub 2015, 22:17

Zkus pohledat tady: Tocos.
Ale shánět se asi nebude moc lehce.

Pauli23 · #3 Příspěvek od **Pauli23** » 13 dub 2015, 22:20

To byla první věc, co jsem udělal. Navštívil stránky výrobce.

Sháním jeden max dva kusy. Na původním se mi zlomila hřídelka a zatuhlo točení. Snažil jsem se to nějak zrepasovat, ale bez úspěchu.

Kvicala_r · #4 Příspěvek od **Kvicala_r** » 13 dub 2015, 22:23

poměř a prohledej farenll třeba bude něco stejného...

#5 Příspěvek od **Sendyx** » 13 dub 2015, 22:28

Podle dokumentu ho zkus identifikovat :

http://tocos.com.tw/INFO/tp7-tp9selection.pdf

Jirka525 · #6 Příspěvek od **Jirka525** » 13 dub 2015, 22:36

Je potřeba lpět na přesně stejném encoderu? Nestačilo by dát tam rozměrově stejný nebo menší, se stejným počtem pulsů na otáčku? To by výběr silně zjednodušilo.

Dikobraz · #7 Příspěvek od **Dikobraz** » 13 dub 2015, 22:36

Z jaké to je stanice?

Pauli23 · #8 Příspěvek od **Pauli23** » 13 dub 2015, 22:51

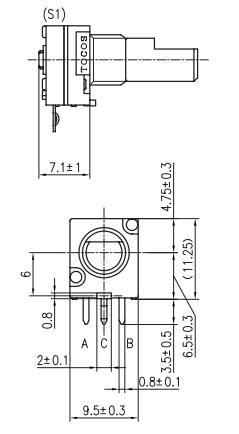

To Sendyx: Děkuji za dokument. Dle rozměrů co jsem změřil posuvkou by to měla být řada: TP90N00E20. U toho přesně sedí rozměry, jen hřídelka je na originálu průměrově menší. To by snad nemělo vadit. Převrtal bych větší průchozí díru do chasi a dal tam jiný knoflík.

To Jirka525: To už jsem zkoušel. Alespoň rozměrově bych potřeboval stejný – je tam málo místa na modifikace. Enkoder je užit čistě na volbu kmitočtu. Žádnou druhotnou funkci nemá.

To Dikobraz: Je to ze stanice Kenwood TH-22. V době kdy jsem to kupoval, byla ještě řada TH-42, ta byla pohledově úplně stejná jen pro jiné pásmo. Z toho by to snad mohlo taky pasovat.

Pauli23 · #9 Příspěvek od **Pauli23** » 13 dub 2015, 22:58

Nebo, pokud se někomu domá válí vrak této stanice, klidně ji za nějakou cenu odkoupím.

Byl jsem s touto stanici spokojen, proto bych ji chtel dát nějak do kupy.

Pavel1953 · #10 Příspěvek od **Pavel1953** » 14 dub 2015, 18:50

Lépe by se sháněl podle označení v servisní dokumentaci.
Třeba je to: W02-1795-05.

Mám polovrak TH-F7, ale jestli je to stejné, nevím. Dostanu se k němu až koncem týdne.
Pavel

Pauli23 · #11 Příspěvek od **Pauli23** » 14 dub 2015, 20:13

To Pavel1953: Děkuji za doplnění. Vidím, že i v SM je encoder značen podobně jako v mém prvním příspěvku.

V F7 je součástí enkodéru i hlasové ovládání - v jedné součástce. Chces se zbavit celeho toho vraku? Pisni mi kdyžtak do SZ jakou si představuješ cenu. Dík.

#12 Příspěvek od **Sendyx** » 14 dub 2015, 21:59

Já jsem podobné encodery obvykle řešil tak, že jsem připojil nějaký vytypovaný podobný, aby se ověřila funkce (kód), a když to fungovalo, tak jsem jeho obdobu sháněl v daném rozměru a tvaru. Některé, hlavně ty s absolutní polohou, nejdou nahradit ničím. Taky některé "dvojkrokují" a podobně.

Pauli23 · #13 Příspěvek od **Pauli23** » 14 dub 2015, 22:39

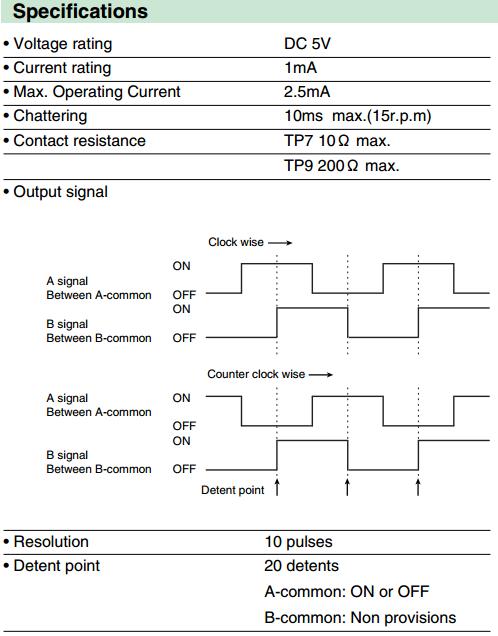

Sendyx: Ano, přesně jak píšeš. Rozměr je jedna věc a podobné průběhy druhá. Pár enkodérů tady z rádií mám a taky jsem takto postupoval. Těch pár, které mám v šupleti tak nefungovaly. Z tvého poslaného pdf jsem zde přiložil jeho specifika.
Pavel1953 něco psal, že má. Zkusím se s ním nějak domluvit.

Snad ještě někdo něco doma najde a dá vědět.

Pavel1953 · #14 Příspěvek od **Pavel1953** » 15 dub 2015, 06:43

Pauli, máš SZ.
P.
