Termostat se vzdáleným hlášením upozornění

Zpráva

kybrex · #1 Příspěvek od **kybrex** » 27 dub 2015, 00:49

Zdravím,

řeším problém s jednou konstrukcí a to je termostat do skleníku, který by při hraniční nastavené teplotě provedl sepnutí přímotopu (počítám cca. 1-2kW) a teď to horší, na dálku by zahlásil, že je dosaženo hraniční teploty.

Přemýšlím, jestli to realizovat s mikropočítačem a GSM modulem a hlásit SMSkou na mobil a nebo by to šlo nějak jednodušeji - stačilo by opravdu jen zapískat / rozsvítit LEDku na kouzelné krabičce (= přijímači). Nemáte někdo nápad na elegantní jednoduché řešení? Nějaké Arduino+GSM mi přijde možná jako kanón na komára - ale má teda nespornou výhodu a to je dosah.

Cowley · #2 Příspěvek od **Cowley** » 27 dub 2015, 10:10

kybrex: O jakou vzdálenost se Ti jedná?

Jirka525 · #3 Příspěvek od **Jirka525** » 27 dub 2015, 10:15

Těch možností je více. Hotové řešení můžeš sehnat v Jablotronu nebo SEA a spoustě dalších firem.
Jestli se do toho budeš pouštět sám, tak by sis měl ujasnit na jakou vzdálenost potřebuješ bezdrátově přenášet signál. Jestli vystačíš s cca 100 - 200 m můžeš použít radiový modul například http://www.shop.uart.cz/kategorie/bezdr ... l-433-mhz/, GSM moduly ani zmiňovat nebudu, na to jsi se už asi díval a Číňani toho prodávají spoustu.

ross4435897 · #4 Příspěvek od **ross4435897** » 27 dub 2015, 11:19

zalezi na vzdalenosti ... reseni muze byt podle toho ruzne narocne ...
radiovych modulu je na trhu spousta, a za par kacek
podobnych zapojeni/prikladu je na netu mozno najit dostatek

kybrex · #5 Příspěvek od **kybrex** » 28 dub 2015, 16:36

Původní zadání znělo "dosah po domě a na zahradu" takže 100m a vzhledem k poloze měřené místnosti i přes cca 2 zdi. :-/

Docela je tam snaha zatlačit cenu co nejvíc dolů, ale bez arduino se to asi koukám neobejde.

Jirka525 · #6 Příspěvek od **Jirka525** » 28 dub 2015, 17:21

Se dvěma cihlovými zdmi by si asi ten RF modul poradil. Jestli tam bude ale hodně železa, tak to zase tak jednoznačné nebude. Každopádně by bylo dobré to vyzkoušet.
Arduino je zase o něčem jiném. to je o tom jakým způsobem se má signál zpracovávat. Jestli budeš mít touhu jen rosvítil LED, tak myslím to vyřešíš i bez arduina.

ross4435897 · #7 Příspěvek od **ross4435897** » 28 dub 2015, 18:07

100m + 2 zdi ... netroufam si odhadnout

No vzhledem ke srandovni cene techto modulu, bych je asi koupil a vyzkousel ...

kybrex · #8 Příspěvek od **kybrex** » 29 dub 2015, 01:56

Vzhledem k jednoduchosti aplikace, kdy je požadavek jen na nastavení hraniční teploty (klidně analogově) a pak na sepnutí topení a upozornění na bezdrátu bych se rád obešel bez nějakých složitostí jako nějaký uPC typu arduino apod. Jak by se dalo udělat to měření teploty, aby to bylo spolehlivé, ale jednoduché a nebylo potřeba žádné extra zpracování jako to je s čidlama pro arduino?

Moje představa by byla mít čidlo teploty / nějaký termistor (nevím, jak moc jsou přesné / spolehlivé) ale je potřeba to měřit na jednotky stupňů spolehlivě, takže ideálně, kdyby ta přesnost byla aspoň na půl až čtvrt stupně). Z toho čidla teploty bych jen sledoval výstupní signál a na nějakou napěťovou úroveň odpovídající hraniční teplotě, bych pustil do řídícího vstupu relé signál "zapnout" a odeslal nějaké pípnutí na ten rádiový modul. Toť vše. Ale nějak mi chybí informace, kde takový věci sehnat. Koukal jsem akorát na GES a GME.

Jirka525 · #9 Příspěvek od **Jirka525** » 29 dub 2015, 08:06

To, co popisuješ je funkce termostatu. Ten můžeš koupit hotový. Vzhledem k požadované přesnosti (chyba < 1°C) bych bral nějaký elektronický, nikoli mechanický s bimetalem. Kontakt, který ovládá topení můžeš namnožit třeba dalším relé a trvale přes něj zaklíčovat RF modul pro signalizaci sepnutí.
Jestli to chceš bastlit, tak vhodné čidlo je buď termistor nebo odporový teploměr (ale s vyšším odporem Pt1000, Ni1000 a pod.) V tomto případě bych jednoznačně použil MCU. I tak jednoduchá úloha jako termostat by čistě analogově vyšla dost složitě. Pro takovouto úlohu stačí i ty nejmenší typy z rodiny ATTiny. Jsou k dispozici také teploměry hotové teploměry pro MCU s komunikací. http://www.ebay.com/sch/i.html?_from=R4 ... o&_sacat=0 Co se týče signalizace, tak tu bys měl nyní plně ve svých rukou. Od té nejjednosušší (ZAP/VYP LED) až třeba po kompletní statistiku sepnutí, energií, teplot a pod. Záleží do čeho to budeš na druhé straně pouštět.

ross4435897 · #10 Příspěvek od **ross4435897** » 29 dub 2015, 09:20

Reseni se zakoupenym termostatem a GSM pagerem ma nesporne mnoho vyhod ... neresis zalezitost dosahu, neresis silovou spinaci cast, neresis nic, snad krome "programovani pageru" ... ale je to kompletne funkcni reseni, no za penize samozrejme 8-)

a hlavne ... toto reseni NEOBSAHUJE zadne Arduini slozitosti a podobne ...

A tohle vsechno neplati, pokud ses rozhodl bastlit

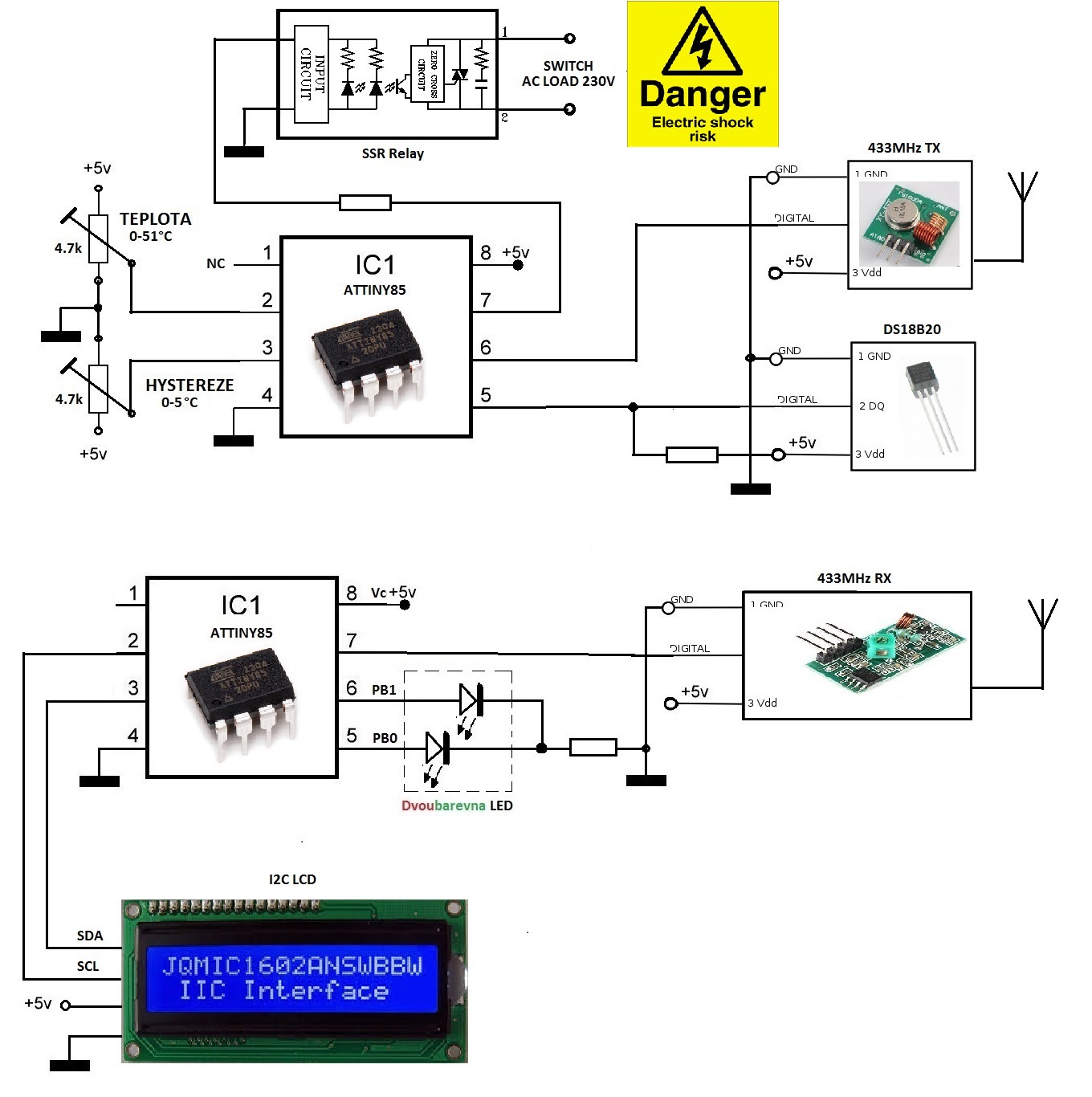

Jenom ta nejprimitivnejsi varianta, mym odhadem ...
RX+TX modul 433MHz (v pripade ze splnuji dosah)
2x ATTINY85 + program
pripadne I2C LCD
DS1820 - teplotni cidlo/a
SSR rele opto., nebo rele tradicni s opto ... na tom nesejde
... jenom materialove odhadem 400,- az 500,- + prace + program + cas = pomerne stredne narocny ukol
a hlavne ... toto reseni OBSAHUJE ale ty uplne nejhorsi Arduini slozitosti a podobne ... tak co, uz te to preslo?

"Toz hodne stesti, s tym pertinaxem ..."

Cowley · #11 Příspěvek od **Cowley** » 29 dub 2015, 14:47

A nebo něco z hotovek:

http://www.elektrobock.cz/cs/bezdratove ... tml?cid=18

ross4435897 · #12 Příspěvek od **ross4435897** » 29 dub 2015, 14:55

Cowley píše:A nebo něco z hotovek:

... no to me napadlo zprvu taky, ale ten termostat neni soucasti te spinaci jednotky, ale te ovladaci

kybrex · #13 Příspěvek od **kybrex** » 29 dub 2015, 17:43

Mě se celkem líbí ten návrh s mikroCPU a rádiem, celý to vypadá jako super zábava pro úchyla mého kalibru :twisted:

Akorát ten dosah musím ještě promyslet, ale zase vzhledem k ceně komponent to klidně koupím a vyzkouším, ono se to kdyžtak bude hodit na jiný věci a hlavně to je zkušenost, takových blbinek mě ročně napadne několik, ale vždycky se na to vykašlu, pač mi to ve výsledku přijde moc pracný a hlavně drahý na materiál.

Jen se chci zeptat, když jsem naposledy dělal běžící světlo na nějakým ATMELu, tak mi ten program nahrával kamarád, co měl programátor, děsný udělátko, který umělo po USB nakrmit ten čip mým programem, to tady asi budu potřebovat něco takovýho taky, ale co přesně a kolik to stojí a dá se to vůbec koupit nebo se to musí vyrobit?

Ad. "hotovky": tam je právě ten problém, že to je obvykle dělaný asi pro topení do místnosti a čidlo je na ovladači, jako to má každej v baráku.

ross4435897 · #14 Příspěvek od **ross4435897** » 29 dub 2015, 18:42

... no bud nejaky univerzalni ATMEL programator, anebo vyuzit vyvojove platformy NANO ... ta ma programator uz v sobe, staci to jenom pripojit pres USB k PC

Jirka525 · #15 Příspěvek od **Jirka525** » 29 dub 2015, 19:55

Výběr programátoru je potřeba promyslet trochu komplexněji. Něž si něco koupíš, měl by sis rozmyslet v čem budeš psát programy, jak je budeš ladit a podobně. Některé programátory umí třeba pouze nahrát program ale už neumožňují ladění. Než něco koupíš, je dobré si o tom přečíst a třeba i vyzkoušet nějaké programovací prostředí.
