Úprava PC zdroje na 12 až 20 V / 45 A + zkratová ochrana

Zpráva

samponek · #1 Příspěvek od **samponek** » 12 kvě 2015, 19:07

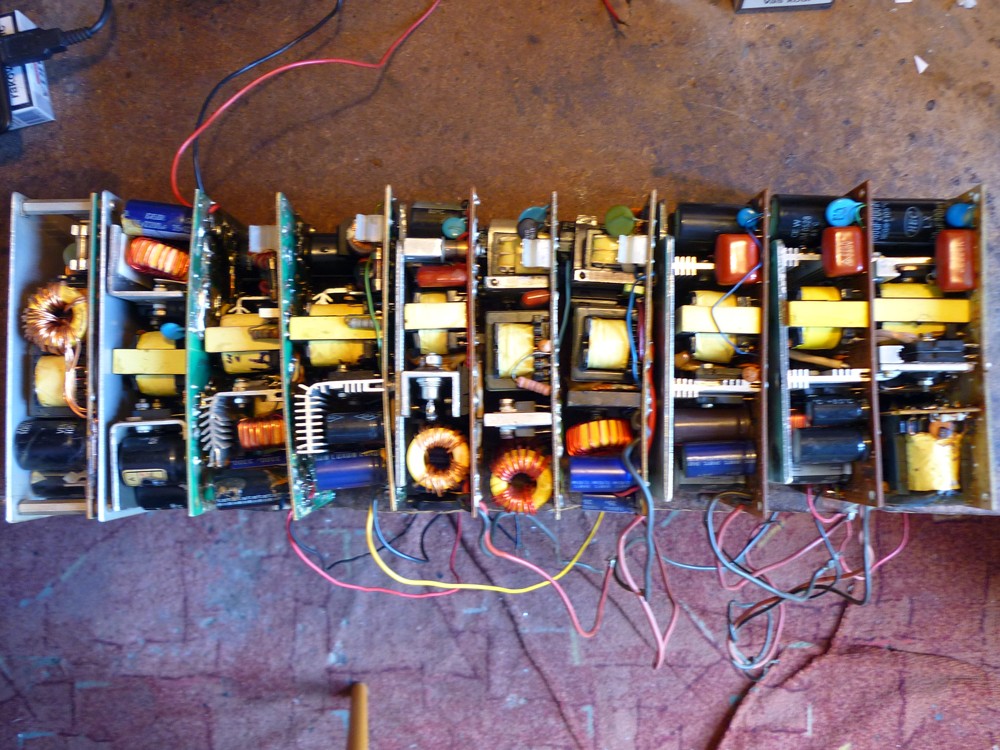

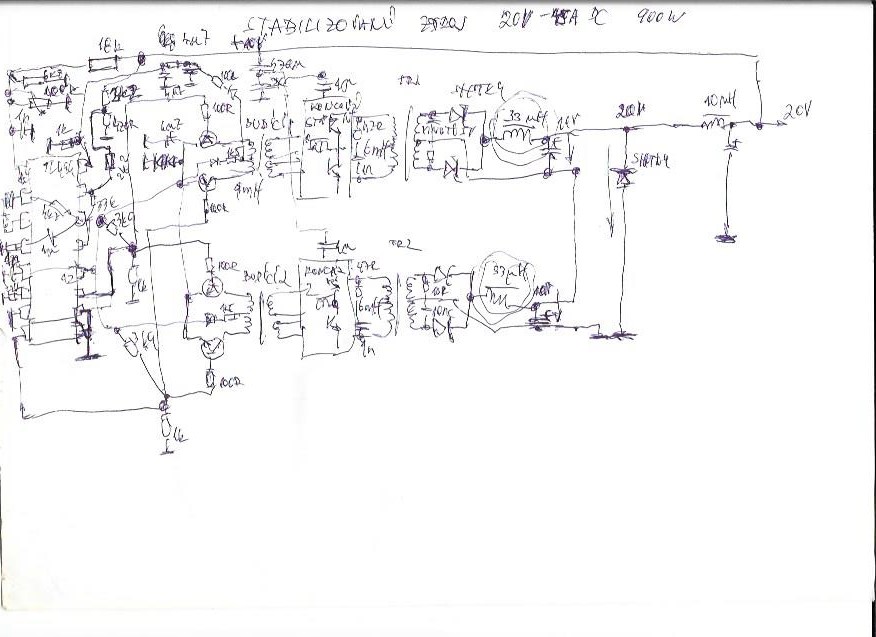

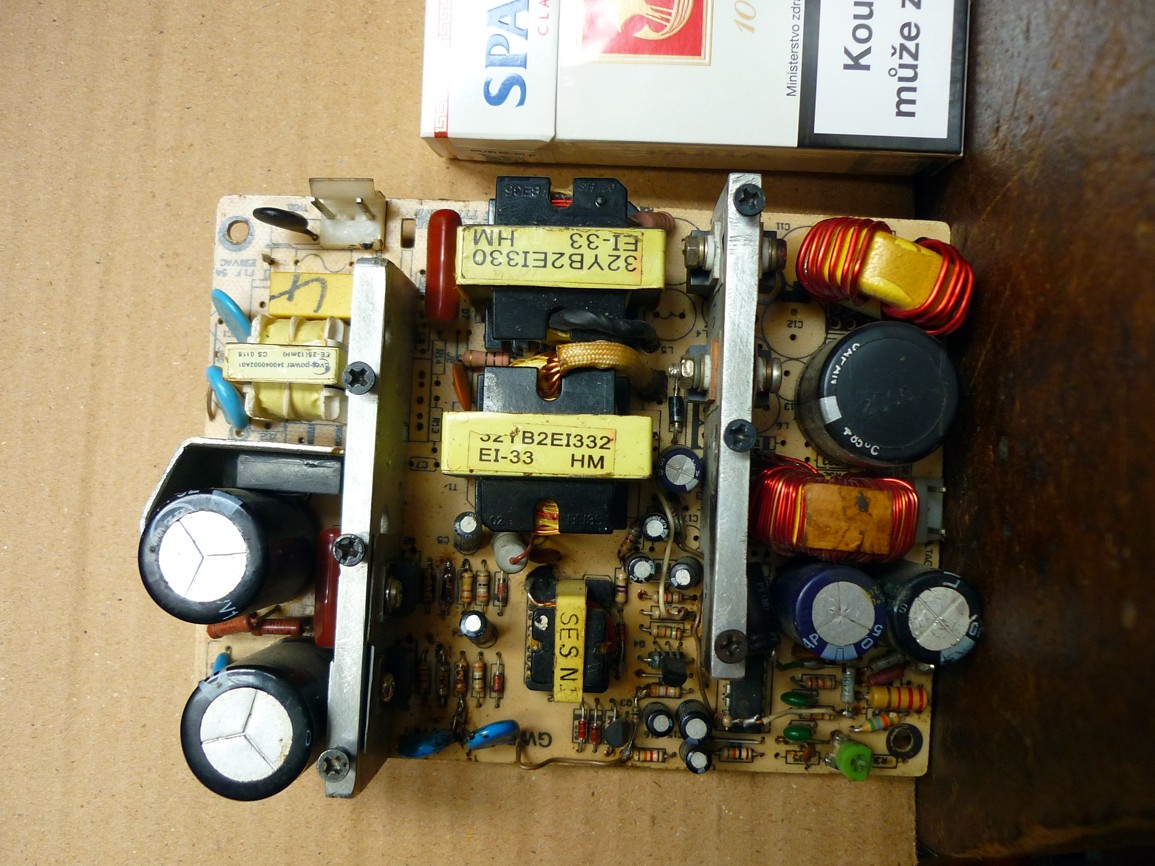

Úprava spočívá ve využití nezapojeného komparátoru v TL 494 jako zkratové ochrany. Při zkratu teče výstupem 50 mA, po odpojení zkratu hned naběhne, transformátory a budiče jsou zdvojeny. Zdroj naběhne i když je na výstupu zapojeno 10 autožárovek z předních světlometů, při zkratu nenaběhne.
Zkratová ochrana působí i když svítí všechny žárovky a dojde ke zkratu, zdroj nevypíná při zapojení všech žárovek současně.

Odporem 18 k, nebo v druhém zapojení 33 k ve zpětné vazbě jde měnit napětí od 12 do 22 V

V IGBT zesilovači je deset těchto zdrojů v sérii a aktivují se postupně podle výstupního napětí, proto ta shottky na výstupu, aby proud přes vypnuté zdroje procházel.

Artaban001 · #2 Příspěvek od **Artaban001** » 12 kvě 2015, 19:15

Ahoj, trochu technická poznámka: nebude lepší, když si ty schémata načrtnutý rukou převedeš přes proficad do "kulturnější podoby" ?
http://www.proficad.cz

samponek · #3 Příspěvek od **samponek** » 12 kvě 2015, 19:26

Artaban001 píše:Ahoj, trochu technická poznámka: nebude lepší, když si ty schémata načrtnutý rukou převedeš přes proficad do "kulturnější podoby" ?
http://www.proficad.cz

To neumím

na počítače jsem levej, ani nevím jak bych to v tom proficadu namaloval, zkoušel sem to, ale neúspěně :cry:

Jediná věc, se kterou si v počítači rozumím je zdroj

TAKJAN · #4 Příspěvek od **TAKJAN** » 12 kvě 2015, 20:14

V tom proficadu je maluje dobře. Za hodinku už to začne jít od ruky.
Ten tvůj návrh mně zajímá, ale....

buddyns · #5 Příspěvek od **buddyns** » 12 kvě 2015, 20:16

S počítačem umět nemusíš, stačí ty čáry dělat podle pravítka, a když to nakreslíš aspoň tak aby se to dalo přečíst tak když nebudu mít co dělat, a bude mít ta úprava budoucnost (aby fungovala každému co to správně úpraví podle schéma) a nebudu mít co dělat, tak to překleslím v eaglu..
Kdyžtak SZ, ale jen tak dál s návody!

Artaban001 · #6 Příspěvek od **Artaban001** » 12 kvě 2015, 20:17

Tak to zkus. Pak už nebudeš svoji tvorbu archivovat jinak. Začni zatím jednoduchýma obvodama. ovládání je celkem intuitivní.. navíc, když si uschováš schéma v SXE formátu, můžeš do něj libovolně doplňovat text, popis, upravovat zapojení a podobně.. Já si to převádím do PNG obrázků a oproti fotkám papíru to má minimální velikost.. Ale je to na Tobě. Rozhodni se sám. Dál Ti sem kvůli tomuhle zasahovat nebudu..

samponek · #7 Příspěvek od **samponek** » 12 kvě 2015, 20:32

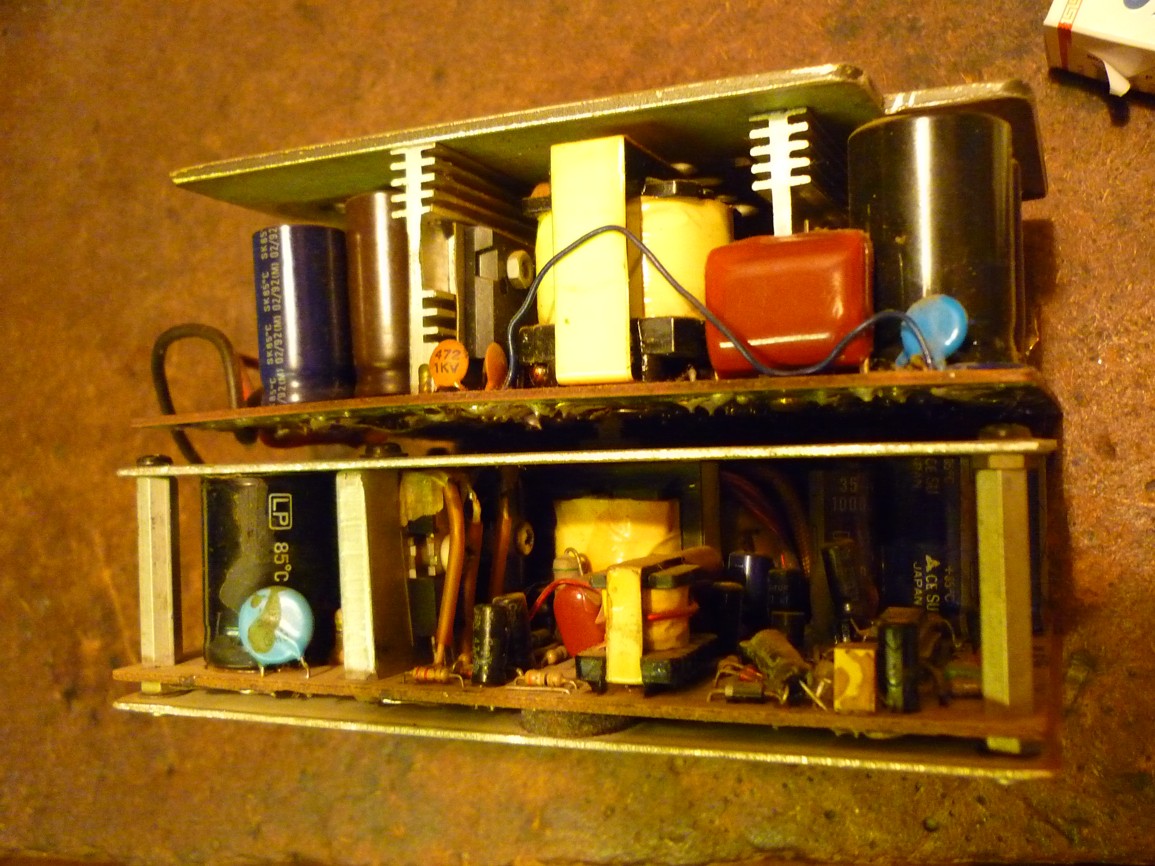

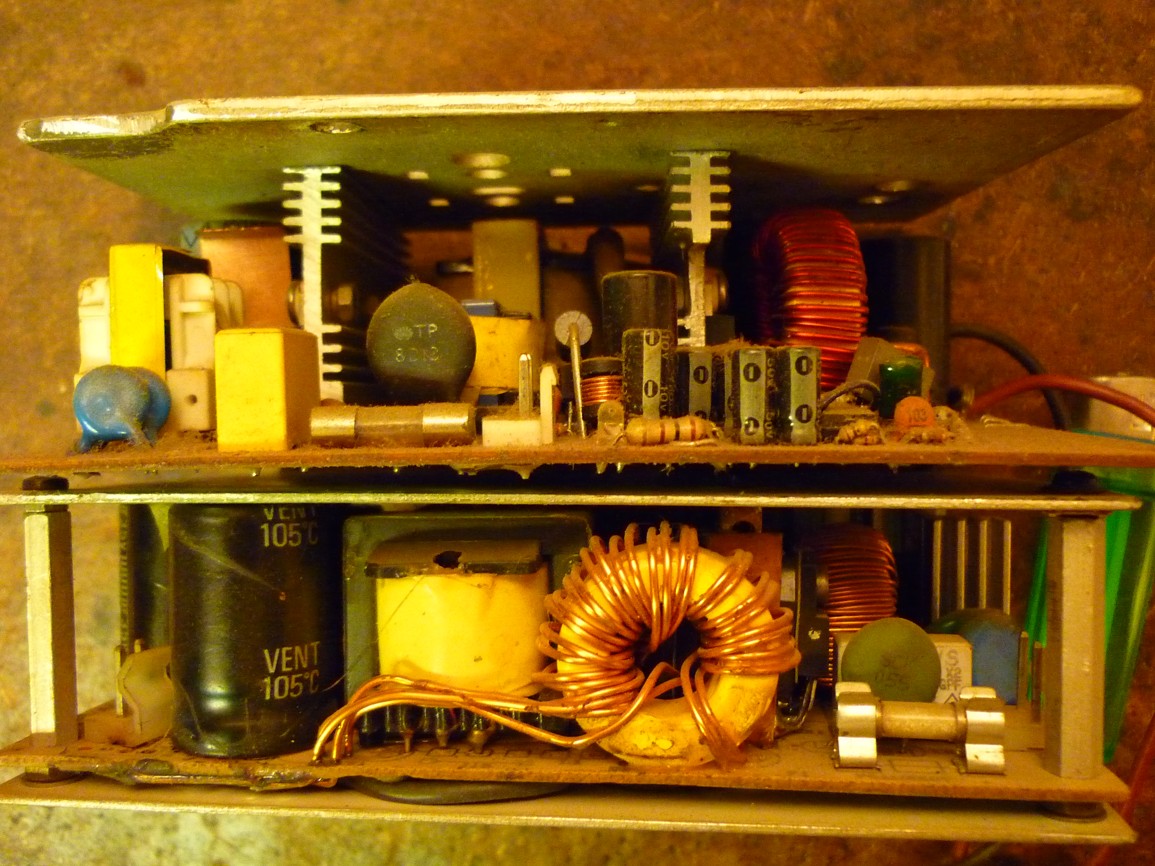

Zdroj 44 V 40 A se čtyřmi transformátory a osmi tranzistory

kulikus · #8 Příspěvek od **kulikus** » 12 kvě 2015, 23:25

Popsané vlastnosti jsou zajímavé.
Naskenuj to v .GIF nebo lépe .PNG formátu. Ty netvořej krupičku kolem čar, Je to pak lépe čitelné.

Formát .JPG je vhodný pro fotky, ne však pro technické nákresy.

To Hill: nemaž to, je to rada a cesta.

Nemažu, přesunul jsem to jen do jiného vlákna, speciálně pro takové ukázky určeného.
Ačkoliv koukám každou konstrukci udělat tak, aby se na to nemuselo 20 let sáhnout, nezabráním tomu, aby přesto nedosloužila některá ze součástek. Co když se pak najde nějaký stejně ujetý, který to bude chtít opravit?
Tak ať to schéma po mně aspoň přečte.
Hill

Artaban001 · #9 Příspěvek od **Artaban001** » 12 kvě 2015, 23:53

No, odtud bych to klidně smazal. Ale jinak by neškodilo, když jsou tady na bastlírně mraky témat s elektronikou nesouvisející, vytvořit jedno téma, které by se věnovalo právě způsobům kreslení schémat, a nebo obecně zdokumentování různých "bastlů" a ty Hillovy ukázky přesunout tam.. Jinak je má skoro k nerozeznání od kreslících programů.. Všechna čest..

Už se stalo, viz příspěvek výše. A díky.
Hill

samponek · #10 Příspěvek od **samponek** » 13 kvě 2015, 11:34

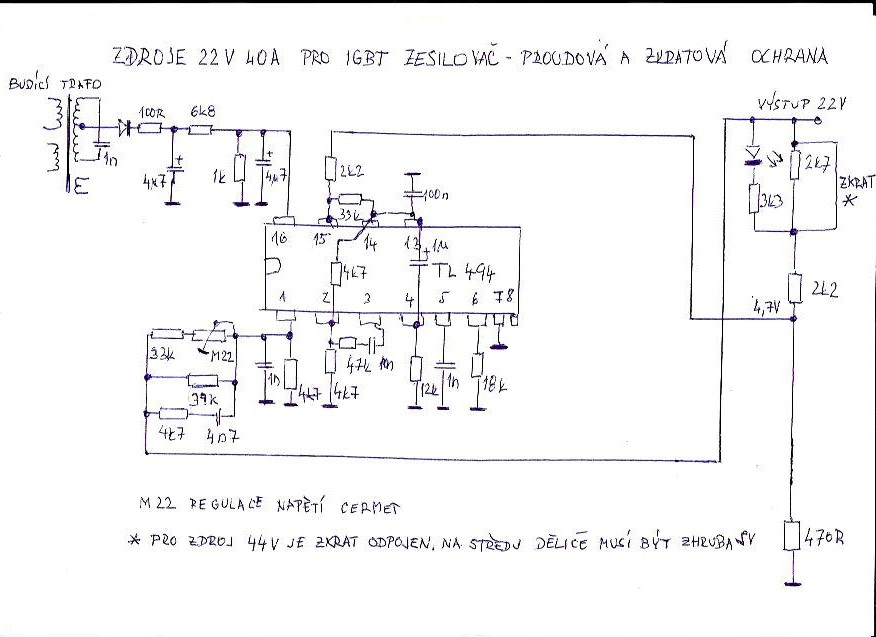

Zdroje 22 V pro IGBT zesilovač, proudová a zkratová ochrana, trimrem M22 se nastavuje napětí.

No vidíš, jak to umíš nakreslit. A pak, že to nepůjde...
Díky! Hill

PeteBurns · #11 Příspěvek od **PeteBurns** » 13 kvě 2015, 12:22

samponek, ako vysvetlis tu prudovu ochranu, ked snimas iba vystupne napatie?

samponek · #12 Příspěvek od **samponek** » 13 kvě 2015, 12:31

PeteBurns píše:samponek, ako vysvetlis tu prudovu ochranu, ked snimas iba vystupne napatie?

Nesnímám pouze výstupní napětí, ale zároveň i zpětnovazební z budícího transformátoru.

Výstupní napětí se snímá pro zkratovou ochranu a zpětnovazební pro proudovou ochranu, porovnává se to v komparátoru TL 494 na vstupech 15 a 16.

V závislosti na velikosti protékajícího proudu se mění napětí na neinvertujícím vstupu komparátoru v rozmezí 1.14 V naprázdno až do 2.65 V a to odpovídá omezení na max 40 A, větší proud to nepustí a vyhodnotí jako zkrat a výstupní napětí klesne na nulu.

PeteBurns · #13 Příspěvek od **PeteBurns** » 13 kvě 2015, 13:21

Vidim, moja chyba, automaticky som pin 16 povazoval za Ucc, ale je to +In2...aku to ma reakciu, ked su tam az 4u7 kondiky? Ale tomu zapojeniu vinutia toho trafacika tiez nejako nerozumiem, konce spojene kondikom a iba stred vyvedeny von? Ako tam ma tiect prud do zeme, ked ziadne spojenie so zemou nevidim?

samponek · #14 Příspěvek od **samponek** » 13 kvě 2015, 13:36

PeteBurns píše:Vidim, moja chyba, automaticky som pin 16 povazoval za Ucc, ale je to +In2...aku to ma reakciu, ked su tam az 4u7 kondiky? Ale tomu zapojeniu vinutia toho trafacika tiez nejako nerozumiem, konce spojene kondikom a iba stred vyvedeny von? Ako tam ma tiect prud do zeme, ked ziadne spojenie so zemou nevidim?

Na konce vinutí budícího transformátotu jsou zapojeny kolektory tranzistorů, které jsou buzeny z TL 494 a nejsou na schématu zakresleny, protože zůstaly beze změny v původním zapojení zdroje, proud ze středu transformátoru teče do země v závislosti na proudu protékajícím hlavním transformátorem, protože má zpětnovazební vinutí od výkonových tranzistorů a je ss napájen přes diodu a odpor 1k5 z vývodu 12 TL 494, kde je napájecí napětí pro TL 494 přes diodu z konce vinutí hlavního transformátoru.

Kondíky 4µ7 jsou tam kvůli zpoždění.

breta1 · #15 Příspěvek od **breta1** » 13 kvě 2015, 14:06

Ale kde se vzal ten kondík 1n mezi konci toho trafa? (ten tam přece původně nikde není)
