Nabijacka autobaterii CEMONT ICHARGER 5.3

[dudo02]

Zdravim,

Dostal som do daru mrtvolu nabijacky CEMONT ICHARGER 5.3.
SM sa mi nepodarilo najst.

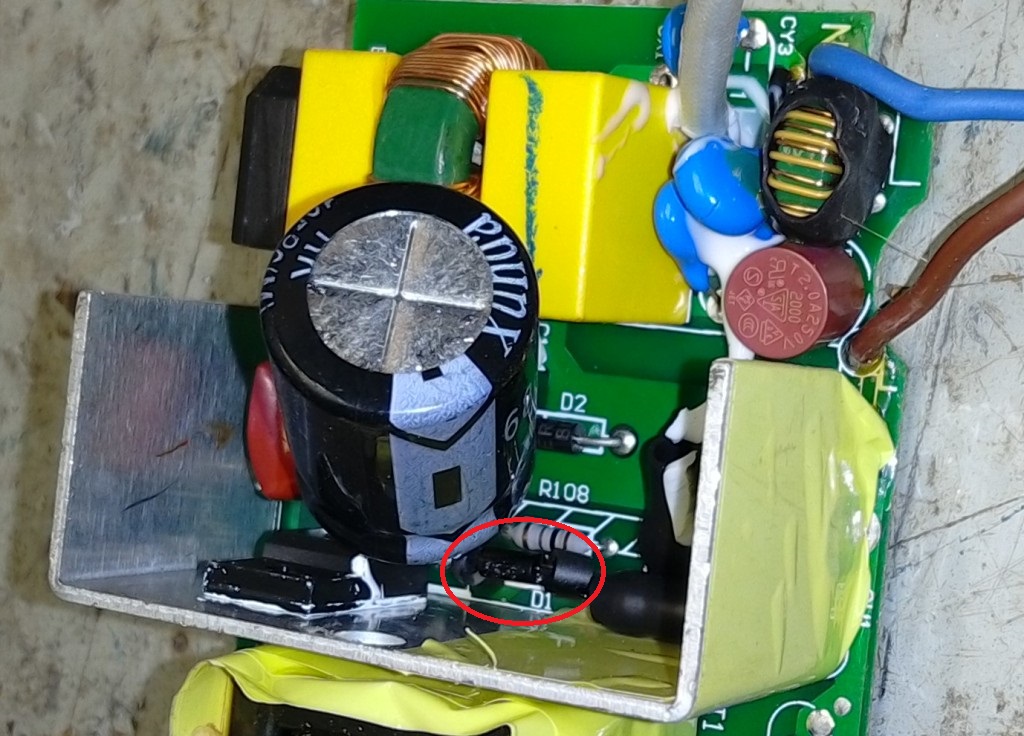

Po rozobrati som zistil spalenu diodu D1 na primarnej strane.
Na chladici je tranzistor 1K52A-nenameral som ziadne skraty medzi vyvodmi.

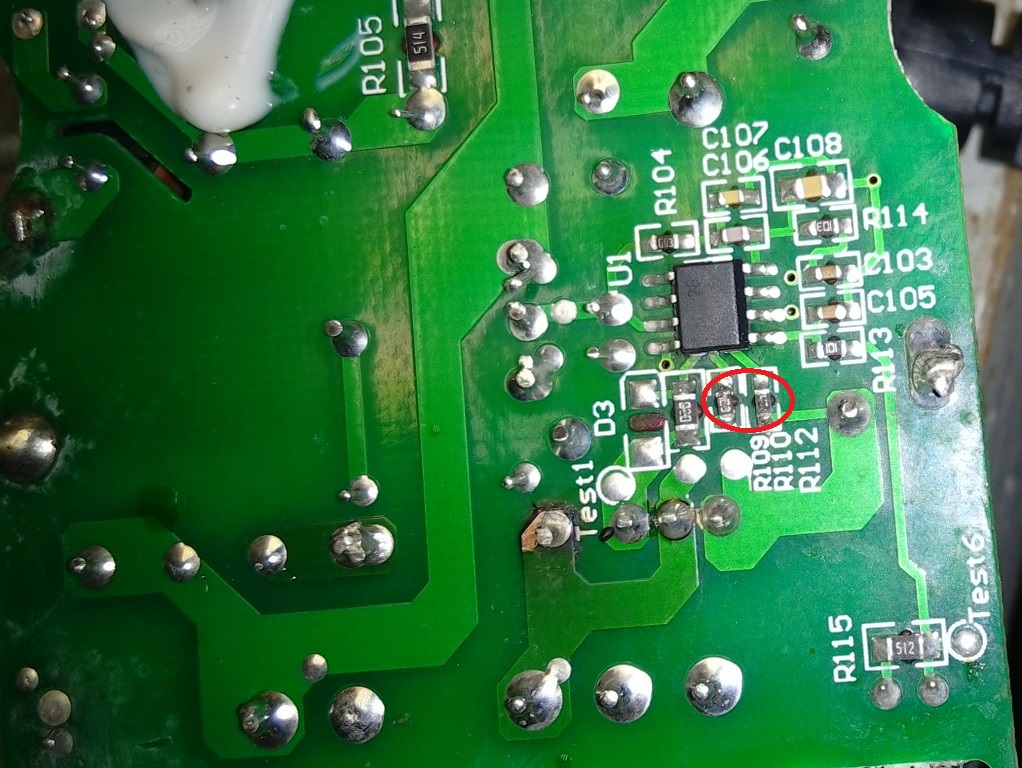

Z druhej strany dosky je svab 3842B a pri nom nejako pofiderne vyzerajuce R110, R112 ,ktorych hodnoty sa daju namerat 100k a 160k.

Nakolko nemam nejake skusenosti so spinanymi zdrojmi ,rad by som sa poradil ohladom postupu.

Cize vymenim urcite D1 a neviem co s tym tranzistorom,ci ho vymenit,alebo nechat...Ci popripade este nieco merat?

[BOBOBO]

V těchto případech si vytáhni vždycky datasheet a tam bývá základní zapojení . Ty si překreslíš realitu a porovnáš . Takovéto zdroje , jak již bylo 100x zde popsáno , se pouští přes žárovku . Já tam mám 40W .

[samponek]

To jsou odpory, které napájí 3842B, změř si napětí na pinu 7, musí tam být napájecí 9 až 12V, pokud tam nebude je předřadný odpor přepálený.

Prvně si zkontroluj, jestli máš na hlavním elytu 310 V

a tu diodu, co si objevil vadnou vyměň za nějakou na 400V

Kdyby byl 3842 vadný, tak ho společně s mosfetem najdeš v každém 14 palcovém monitoru ve zdroji a buď vyřízneš kus destičky s ním, nebo naletuješ na místo SMD

[rnbw]

A zmeraj ten velky elyt, je dost pochybnej znacky "Xunda" . Este by tam mal byt nejaky mensi, ten tiez.

UC3842 maju za par korun vsade.

[andrejapla]

ahojte
mám tiež nabíjačku spálenu,je v nej okrem popálených odporov R110 a 112 ešte prasknutý odpor R 111 a z tej diody D1 je napojená asi dioda D 103,je to tam zvláštne napojené,alebo to bude spálené(zlepené),kde by som našiel nejaku schému,aby som zistil niektore hodnoty,príp.typ sučiastok

[andrejapla]

meral som napätie,tak tam to nemá 310,ale 230,treba to merať pri tých odporoch?

[jojoko]

Zdravím. Pri oprave tejto nabíjačky pri odpájkovaní vypadol tranzistor Q9
Teraz neviem ako bol otočený .
Nemá niekto foto umiestnenia tohoto tranzistora.?. Ďakujem.

[sarkan80]

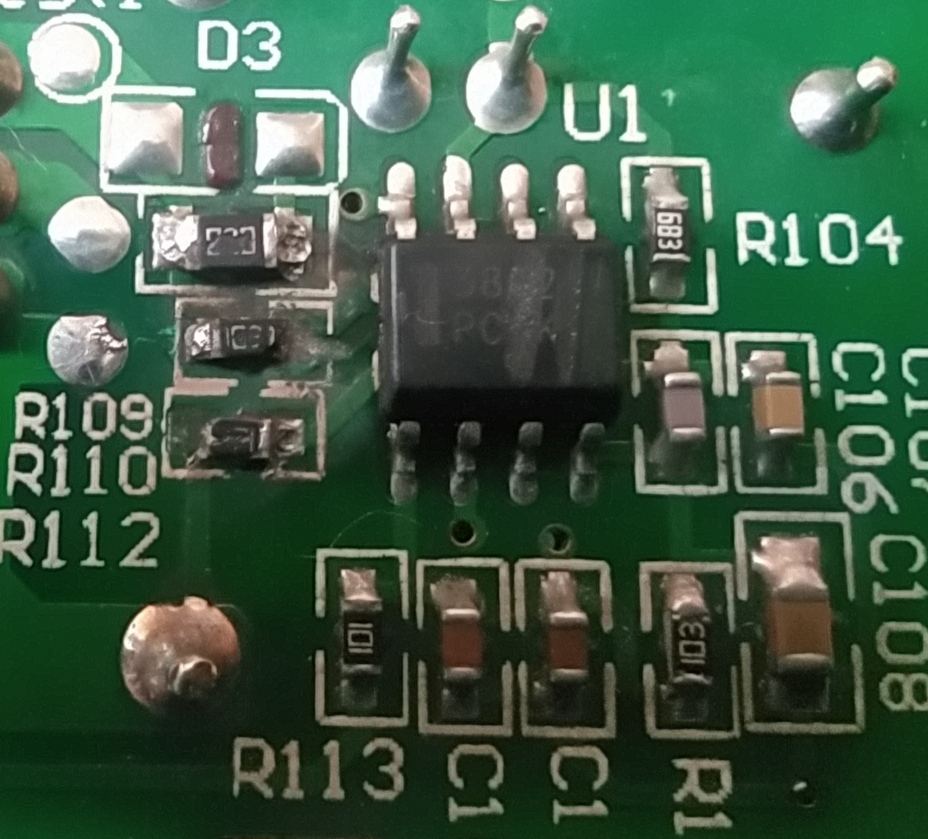

Dobrý deň,mám tu nabíjačku.no neviem popis tých odporov keď,že sú spečené na pozíciach pozíciach r109,rr110,r112.Vie mi niekto dať fotku.,alebo popis odporov? Ďakujem

[sarkan80]

Tak, posielam aj fotku.ďakujem.

[sarkan80]

Fotka

[BOBOBO]

Já bych kouknul na DS a dal tam to , co je u záklzap .

[sarkan80]

A kde to nájdem.

[BOBOBO]

Třeba zde https://www.microcontrollers-ic.com/fil ... 42bd1g.pdf str.16

[rnbw]

Tolko expertov sa pyta na hodnoty, ale nikto z nich ani nenapisal, kam su tie odpory zapojene...

[BOBOBO]

A vyzkoušej vše , u spínáků nezůstane dobré skoro nic , není to nijak nákladné , ale i jedna ponechaná vadná součástka ti zajistí , že shoří vše znovu .
