Monstr PC zdroj

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 27 kvě 2015, 16:57

Kámoš mi přinesl tenhle PC zdroj nevídaných rozměrů. Základnu to má stejnou jako klasika, ale výška je skoro dvojnásobek, větrák na boku má 120 mm. Bohužel to nemá horní víko a tím i popis co to je a kolik dá. Prý je to z nějaký podivný bedny, alá starej plochej desktop, kde bylo 6 PATA disků 330GB. Má to 8 molexů, ATX24 a ATX4 konektor a jeden AT konektor.
Vnitřek je totálně našlapanej. Trochu jsem koukal na zapojení a naprostej atyp. Jen na tom velkým chladiči je 6 Shottky diod v TO247, z toho 2 a 2 jsou paralelně. Kromě toho na něm je ještě dalších 5 diod v TO220. Řízení je ML4800PC, takže PFC a PWM. Na chladiči měniče jsou 2 velký a 2 malý fety. Obávám se, že na něm žádný úpravy nepůjdou už jen kvůli našlapaný konstrukci.
Myslím, že to bude mít dost velký výkon. Gréc je na Cu chladiči, výstupní tlumivky jsou dvě a namotaný 1,5 mm drátem. Chladiče mají odhadem dvojnásobek plochy než zdroje 250W. Feritový trafo ale není zas tak moc velký, dvě E40 proti sobě. Zespoda na plošáku je spousta pěšin posílená 1,5 mm drátem. Běží i bez zatížení. Zkusil jsem na 12V připojit zátěž 0.5R, (cca 24A) skoro se nehřál. 0.3R (cca 40A) ale už vypadl. Kombinace 12V/24A + 5V/17A (cca 375W) jela a chladiče měly bez větráku kolem 60 st.C. Zajímavý je, že má cvrk na nastavení napětí, 12V jde regulovat 10-15V.
Neviděl jste to někdo v něčem? Celkem by mě zajímalo, jakej má výkon.

Díky

samponek · #2 Příspěvek od **samponek** » 27 kvě 2015, 17:29

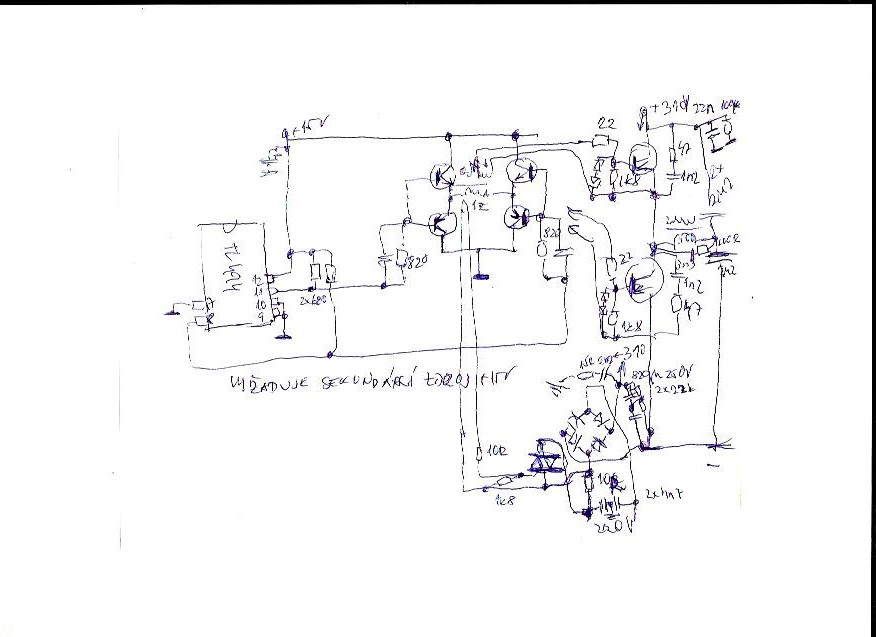

Je to spínané místo bipolárů, mosfety, jestli chceš , mám vykreslené zapojení. Mosfety jsou buzené trafem a to budí H můstek s bipoláry.

Takhle to má zapojené konce

Celeron · #3 Příspěvek od **Celeron** » 27 kvě 2015, 20:36

Bohužel to tak není. Psal jsem, že to je PFC a PWM, tedy zjednodušeně 2 regulace za sebou. Chvíli jsem se v tom hrabal a je to hodně podobný tomutohttp://danyk.cz/s_atx06a.png Pouze je tam místo ML4824 osazen ML4800.
Asi to bude nějaký ACBEL, je v tom naprosto totožná deska Fan controll jako tadyhttp://danyk.cz/s_atx06b.png
Principielní schema je vlastně tohle http://danyk.cz/s_atx06c.png Akorát má pod trafem jen jednoho feta.
Chová se zajímavě. Klidně se může zatížit jen jeden vývod a ostatní ne a napětí na nich vyleze jen asi o 10%.
Zjistil jsem že dává dohromady na 5V 35A a 3,3V 30A a 12V skoro 18A. Samostatně na jednotlivých sekcích o 5-8A víc. Takže to je asi 400-500W. Takovýho siláka jsem zatím v ruce neměl.

Devo70 · #4 Příspěvek od **Devo70** » 27 kvě 2015, 23:23

Ja mu odhadujem cca 200W. A podľa hodnoty elytov na vstupe aj menej.

Mal som tiež nejaké atypické exempláre zo starých značkových kompov. Napr. jeden s výkonom 145W, ale súčiastky, chladiče dimenzované tak na 400W. 2 plošáky nad sebou, ventilátor s termistorom, PFC. A elytov na výstupoch toľko, že ich súčet kapacít bol väčší ako pri dnešných 500W zdrojoch. Proste poctivý výrobok s neobmedzenou životnosťou.

Celeron · #5 Příspěvek od **Celeron** » 27 kvě 2015, 23:52

To není možný, přečti si co jsem z toho dostal za proudy na všech výstupech najednou. Ta plná zátěž byla přes 450W asi 5 minut, větrák určitě nejel na doraz a na chladičích jsem udržel ruku. Ty kondíky klamou, nejsou zapojený klasika v sérii ale 2 paralelně (400v) přes tu kravskou tlumivku v horním patře plošáku.
Pokud by to byl jen 200W, tak by nedokázal dát 450W
Našel jsem v něm několik datových značek rok 2004. Takže doba Core duo a podobných. Nikdy jsem neviděl 200W zdroj s 8 Molexy pro Pata HDD
či DVD.

sis2 · #6 Příspěvek od **sis2** » 30 kvě 2015, 18:01

Je to propustný měnič s aktivním PFC. Klidně může mít 450 - 500W, přitom trafo je zhruba stejné, jako v starších 250W měničích s 494 nebo 7500. Zdroje stejné koncepce (450W) se používaly před 10 lety běžně třeba v DVR Intellex (od American Dynamics), na PFC měly (tuším) fety 20N60 (PFC zvedalo na 380V) a v měniči byly dva 13N50. Řídící obvod byl CM4800, později CM6800, výstupní stranu hlídal PS223 (nebo 232?).
