Zdroj pro OZ LM4558

Zpráva

Cowley · #1 Příspěvek od **Cowley** » 28 kvě 2015, 22:28

Dobrý den,

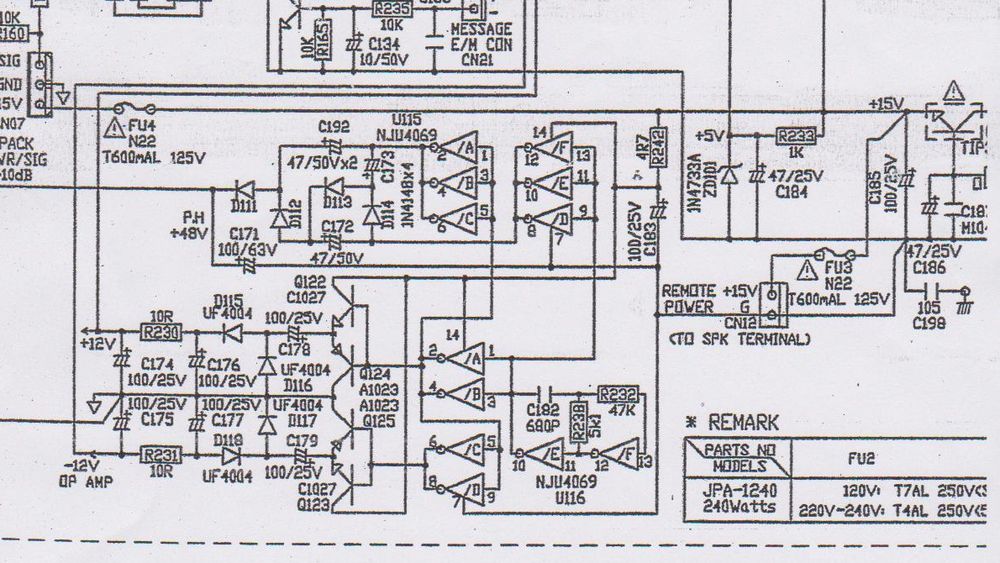

může mi někdo říct, zda přiložené schema je určené pro vytvoření symetrického napájení pro operační zesilovače (LM4558) z nesymetrického?

Chápu to tak, že první dvě hradla 4069 fungují jako oscilátor a další dvě dvojice pak pracují "proti" sobě a budí tranzistory, ty krmí kondíky proti společnému středu a vzniká tak symetrické napájení pro OZ v zařízení Zesilovače.

Díky.

#2 Příspěvek od **EKKAR** » 28 kvě 2015, 22:39

Když pominu nelogičnost orientace schématu (vstup je vpravo, výstup vlevo), tak by to makat mělo. Pozor na kmitočet, aby byl minimálně 3x vyšší než nejvyšší zesilovanej těma operákama - jinak bude pronikat do signálu z napájení. A za ty usměrňovače bych se do výstupu opravdu výrazně přimlouval za sériově řazený tlumivky (potlačujou rušení způsobený ostrýma hranama spínacích impulsů sahající až do UHF pásma). A vůbec by neškodila podobná, ale výkonnější odrušovací tlumivka v sérii do přívodu napájení.

Cowley · #3 Příspěvek od **Cowley** » 28 kvě 2015, 22:46

Schéma není můj výtvor, je od jednoho zesilovače, žádný tlumivky tam už nejsou, teda alespoň na schématu ne.

A tak to taky "maká"

A že je to zprava doleva, snad jen kvůli místu na "papíře", napravo od schématu byl ještě diodový můstek a ještě trafo pro přívod 230V.

Díky EKKARe.

BOBOBO · #4 Příspěvek od **BOBOBO** » 29 kvě 2015, 06:32

Pokud nepotřebuješ udržet ss úroveň , tak z těch 30V uděláš dvěmi zenerkami a odporem dostačující zdroj . A mělo by jinak stačit vytvořit jen např. mínusovou větev .

ZVUK2000 · #5 Příspěvek od **ZVUK2000** » 29 kvě 2015, 06:32

Je to běžné schéma z rozhlasových ústředen které mají sloužit i jako evakuační. Proto mají síťový zdroj nesymetrický 24V-30V aby to mohlo fungovat při výpadku 230V na záložní Aku. Proto je pro napájení OZ měnič a ne symetrický zdroj.

samponek · #6 Příspěvek od **samponek** » 29 kvě 2015, 07:23

Udělej to jednodušeji http://pandatron.cz/?311&menic_pro_zaporne_napeti

Cowley · #7 Příspěvek od **Cowley** » 29 kvě 2015, 07:54

ZVUK2000: Ano,je to tak.

Cowley · #8 Příspěvek od **Cowley** » 29 kvě 2015, 07:59

Samponek: v Tvem pripade je deklarovanych 150mA na napajeni vsech OZ celeho zesilovace malo.

Navic nehledal jsem jine reseni, ale nekoho kdo me ujisti, ze jde o zdroj sym.napajeni OZ.

ZVUK2000 · #9 Příspěvek od **ZVUK2000** » 29 kvě 2015, 07:59

samponek píše:Udělej to jednodušeji http://pandatron.cz/?311&menic_pro_zaporne_napeti

Ono to sice funguje, ale.... zatím jsem se setkal ve spotřební elektronice hodně s osvědčením schématem co je výše. (večer si dám čas a několik zde hodím) Ta 555 má nevýhodu že ta záporná větev je vůči kladné měkká. Zatímco u toho měniče s 4069 jsou obě větvě stejně "tvrdé"

ZVUK2000 · #10 Příspěvek od **ZVUK2000** » 30 kvě 2015, 09:00

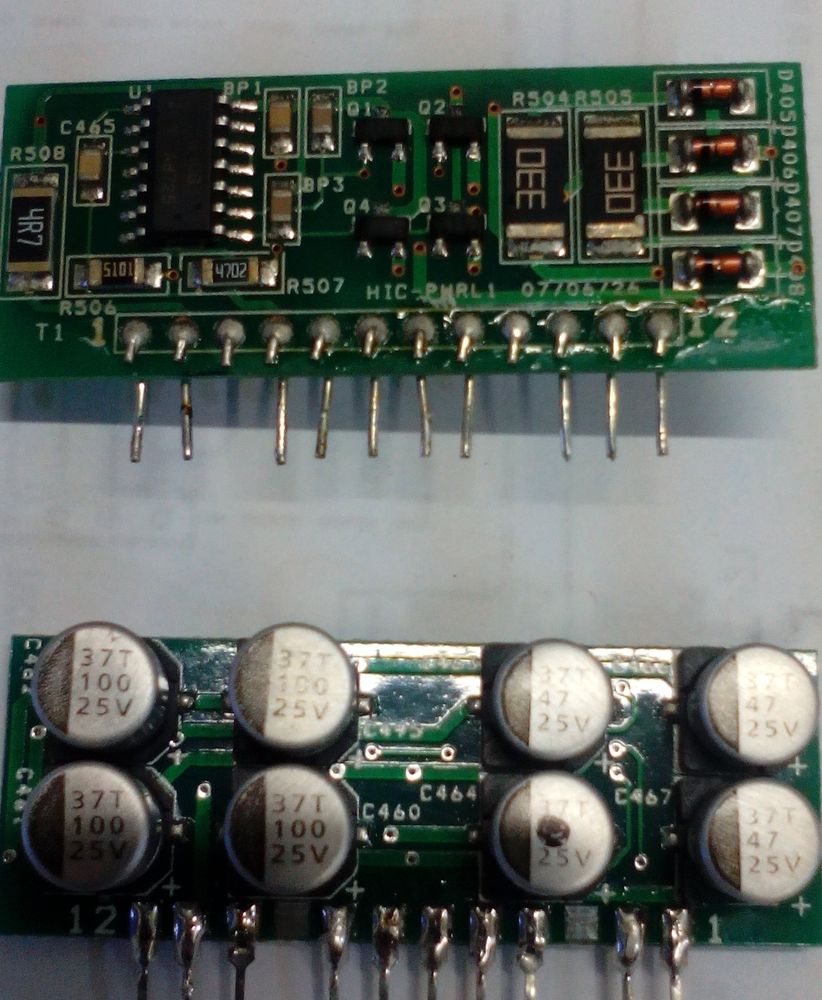

Ten měnič pro OZ s 4069 musí být asi docela osvědčen. Protože se později začal vyrábět i jako Hybridní IO.

Cowley · #11 Příspěvek od **Cowley** » 30 kvě 2015, 11:11

No tak vida. Zase jsem "chytrejsi".

breta1 · #12 Příspěvek od **breta1** » 30 kvě 2015, 11:29

Neví někdo, proč se zde používá obvod 4069?
Já bych použil 40106 a zjednodušil zapojení o jeden odpor a kondenzátor.

ZVUK2000 · #13 Příspěvek od **ZVUK2000** » 30 kvě 2015, 13:04

Nevím jak dlouho je na trhu 40106. Ale to zapojení s 4069 jsem už viděl v zařízeních z 90tých let.

TomasNM · #14 Příspěvek od **TomasNM** » 02 čer 2015, 23:23

Ja som nasiel menic na minusovu vetvu zo styroch PNP + veci okolo. Funguje to ako astabil,ktory potom na striedacku spina koncove tranzistory,ktore nabijaju/vybijaju kondy cez diody. Toho pol wattu to v pohode da. Som si to len tak just for fun hodil aj ako modul na DPS. Kupodivu je aj vystup velmi rovny,bez zbytocnych ripplov a to dokonca aj pri vysokom zatazeni.
http://www.armory.com/~rstevew/Public/PSUs/-vgen.html

ZVUK2000 · #15 Příspěvek od **ZVUK2000** » 06 čer 2015, 13:46

EKKAR píše:Když pominu nelogičnost orientace schématu (vstup je vpravo, výstup vlevo), tak by to makat mělo.

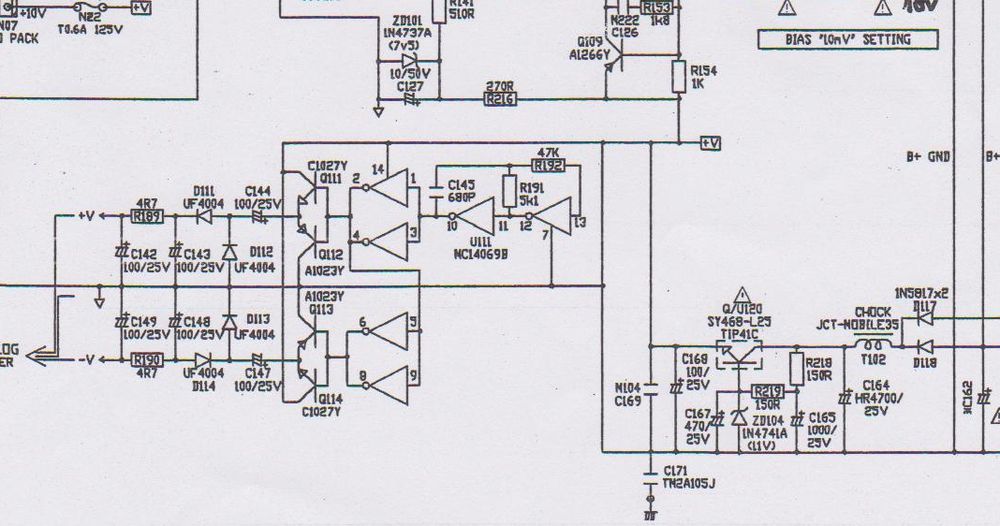

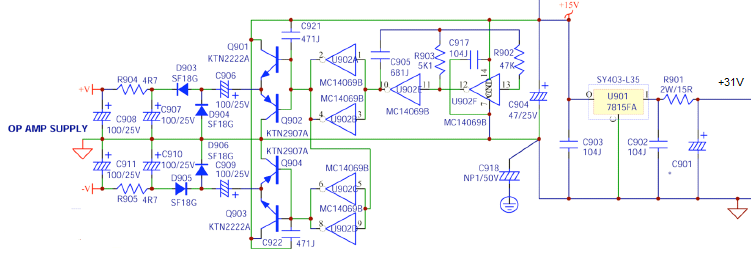

Tak jsem narazil na další schémata kde je tento měnič. A všude je orientace z prava do leva
