Vnitřek pojítka CB

Zpráva

kulikus · #1 Příspěvek od **kulikus** » 23 srp 2015, 16:59

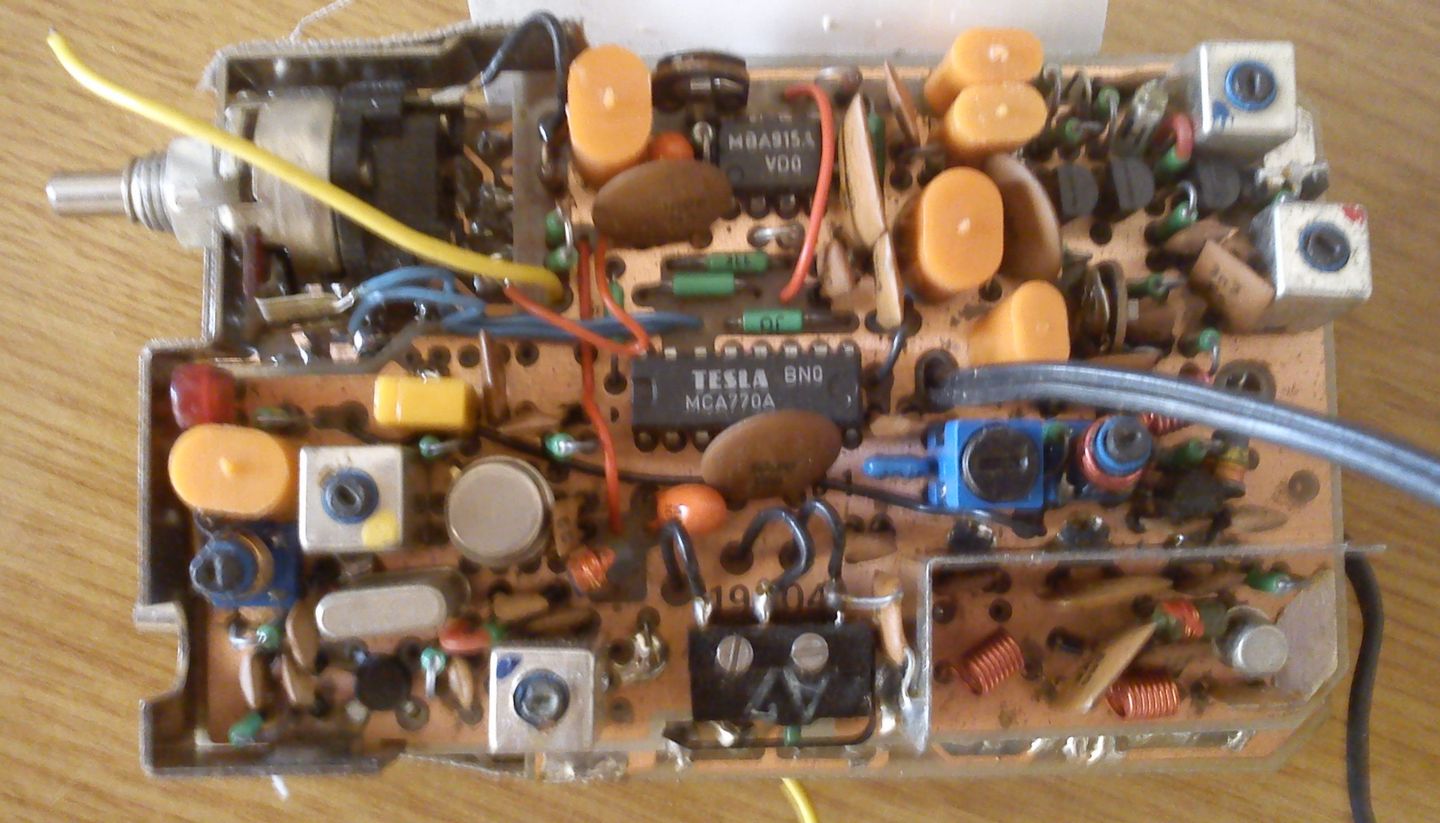

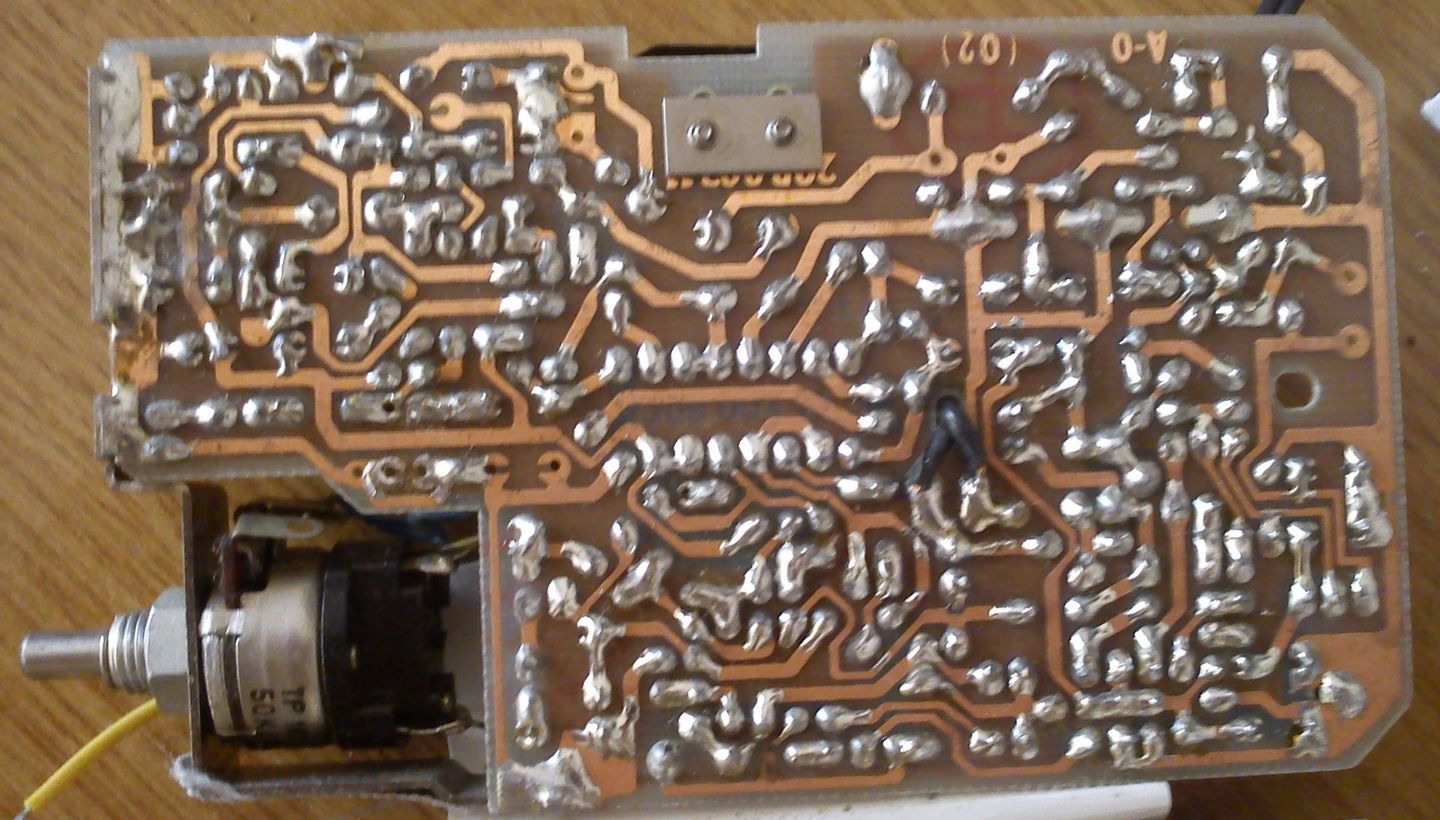

Mám dva kousky elektroniky pojítka asi ČS výroby s krystalem 26,xx MHz. Je osazeno MCA770A, MBA915A a MAA3006. Chci zkusit sehnat schéma. DPS má zespoda 2QB00311 a ze strany součástek 19404. Z čeho to mohlo být?
Díky.

#2 Příspěvek od **ok1hga** » 23 srp 2015, 18:01

v amáru A10/89 "FM 27" a v A11/89 byla výroba "pendreku" . . . a taky to vyráběla Tesla Přelouč jako "OR27" . . .
taky mám doma dva kusy . . . po 5ti Kč . ..

http://cbnymburk.wz.cz/clanky/or27schema.jpg

http://www.ok1hga.nagano.cz/schemata/TESLA/or27sch.jpg

kulikus · #3 Příspěvek od **kulikus** » 23 srp 2015, 22:35

Na desce je jen jeden krystal, poblíž MA3006 (pravý dolní roh). Kolem varikapů oscilátoru (levý horní roh) krystal není. Bude třeba jej osadit?

#4 Příspěvek od **ok1hga** » 23 srp 2015, 22:59

ano, jsou tam potřeba dva krystaly s odskokem 455kHz . . . podle filtru
obvykle tam byl 19-tý kanál, to je 27,185 ve vysílači a 26,730 v přijímači . . .

kulikus · #5 Příspěvek od **kulikus** » 23 srp 2015, 23:33

Mám v obou kusech osazen po jednom krystalu 26,730MHz v přijímači.
Kde lze sehnat vhodný 27,185 ? O kolik ho může přeladit L3?

#6 Příspěvek od **ok1hga** » 23 srp 2015, 23:46

záleží na typu krystalu . . . nevím co tam máš . . .
. . . jaký to je řez, jaké má vnitřní kapacity
obvykle je přeladění jen velmi malé, řádově stovky Hz, maximálně do 2kHz

mihal · #7 Příspěvek od **mihal** » 23 srp 2015, 23:47

Záleží na výbruse, ale ja som to cez asi 20kHz nikdy nedostal. O celú mf to nepojde určite.

kulikus · #8 Příspěvek od **kulikus** » 24 srp 2015, 00:05

Je šance rozkmitat oscilátor vysílače alespoň provizorně na potřebném kmitočtu 27,135 bez krystalu?
Napasovat tam nastavený LC?

#9 Příspěvek od **ok1hga** » 24 srp 2015, 06:22

nejspíš se ti to nepovede, krystal má několikanásobně vyšší "Q" proti LC obvodu a navíc stabilita LC je na těchto kmitočtech mizerná . . .
to nemáš jiný krystal ?
27,125 nebo 27,185 by měly jít normálně sehnat . . .
ale pozor, aby to dobře modulovalo měli by být na "FM" . . .
ÁeMkový jsou stabilnější a blbě jdou modulovat, špatně se rozlaďují.

kulikus · #10 Příspěvek od **kulikus** » 24 srp 2015, 12:13

Koukal jsem na nabídku v GME a GES. Výsledek negativní.
Zkusím Modelář Pecka. Ale to už bude pár stoveček. Naposled chtěl za krystal do RC přijímače 150.

milous2 · #11 Příspěvek od **milous2** » 24 srp 2015, 12:35

V Hradci Králové byl (je?) podnik,který se výrobou a prodejem krystálů zabýval. Mívali vše co si člověk zamanul,Snad i na zakázku. Inzerce bývalo plné Amáro. Jak je to dnes,nevím.

#12 Příspěvek od **ok1hga** » 24 srp 2015, 12:43

jj, v Hradci se tím zabývali, ale za zakázkový krystal chtěli asi před osmi léty až 500,-

dneska sehnat vhodné krystaly bude asi nejspíš hodně drahé . . .
http://www.mscomposit.cz/AM-TX-KRYSTAL- ... -d1388.htm
http://www.rcmart.com/futaba-fut27125-c ... 28603.html

milous2 · #13 Příspěvek od **milous2** » 24 srp 2015, 14:13

Zakázkové ano,ale ty kolem 27 MHz sekalí jako Baťa pantofle a cena přiměřená. Chce to hledat.

#14 Příspěvek od **ok1hga** » 24 srp 2015, 14:27

to jo, jenže v dnešní době fázových závěsů a jiných vymyšleností se již krystaly pro kanálové stanice nevyrábějí . . .

kulikus · #15 Příspěvek od **kulikus** » 24 srp 2015, 14:35

Ano, mám to... KRYSTALY Hradec Králové
Pro pásmo 27MHz dělají jen AM, ale snad...
