Mikrokontrolér? ATL408/89CA08

[Sendyx]

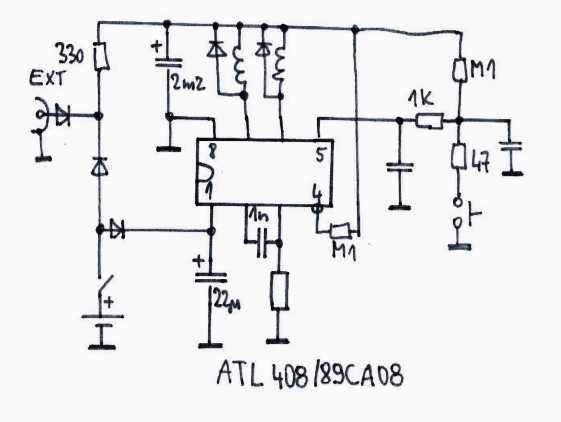

Sháním info o obvodu, označovaném ATL408/89CA08 (pouzdro DIL8), ev. možnost jeho náhrady nějakým kontrolérem. Funkce je relativně jednoduchá, má to napájení 9V, vývody 6 a 7 se chovají jako otevřený kolektor cca 50mA/20V, napájení obvodu je 9V.

[BOBOBO]

No controlérem samotným to nepůjde , 9V na něj připneš jen jednou . Mohl by jsi prozradit , co z toho má lezt .

[Sendyx]

Ten obvod má celkem jednoduché chování:
- Po zapnutí napájení, a když je kond 2m2 vybitý (pin 4 je nejspíš Reset) se po nabití kondu vygeneruje nulovací sekvence : výstup 7 sepnut na 5ms, 50ms prodleva, výstup 6 sepnut na 5ms, 50ms prodleva, výstup 7 sepnut na 5ms, 50ms prodleva a obvod je v provozním stavu.
- V provozním stavu se čeká na zmáčknutí tlačítka, každým zmáčknutím tlačítka se provede 1 "kyv" - tedy sepnutí na 5ms jednoho z výstupu, ty se střídají.
Je tam nějaké časové omezení, že se ignoruje sepnutí tlačítka na nějaký malý mžik a taky, že následující přepnutí nelze dřív jak 200-250ms po předchozím.

Hloupé je, že v přístroji není prakticky žádné místo, nahrazovat to něčím rozměrnějším je velký problém.

[masar]

Vzhledem ke kompatibilnímu rozložení pinů je vhodný PIC12... popř. PICAXE 08..
Jenže jsou jen na 5V.

[rnbw]

Existuju PIC12HVxxx, ale musi sa dat do napajania odpor.

[ZVUK2000]

Sendyxi a z čeho to je?

[Sendyx]

Říká se tomu "výdejní zámek", je to elektromechanická jednotka pro přístroje na kladení návnad (dezinfekce, deratizace). Je tam kyvadélko, které se pohybuje pomocí těch dvou elektromagnetů, a každým kyvem to vyhodí jednu tobolku.

[Sendyx]

Nemáte někdo tip, jak nahradit ten obvod, bohužel podmínka je, že elektronika musí být opravdu malá?
