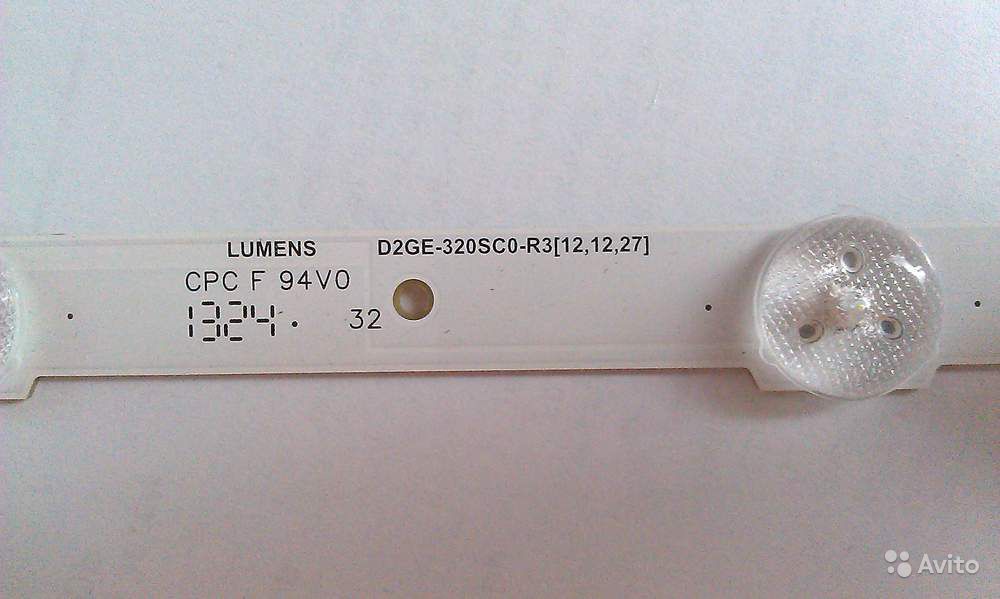

Ahojte neviete prosim Vas aky typ LED je pouzity v LED pasiku: d2ge-320sc0
Je to zo Samsung LED TV.
Pripadne ako sa vymenia tato LED ( horucim vzduchom).
Ako riesite taketo opravy, vymena celeho pasika?
Diki
Vymena LED v LED podsvieteni
Moderátor: Moderátoři
Vymena LED v LED podsvieteni
- Přílohy
-
d2ge-320sc0-r3.jpg- (62.75 KiB) Staženo 492 x
takže lepšie je vymeniť pásik.
duneha píše:Pasik som zohnal, to nie je problem. Mna zaujimalo skor ci niekto vymiena len samotne LED. Lebo neviem aky typ LED tam ide.
Můžeš poradit, kde jsi sehnal pásek s tímto typem LED? Dnes mi přistála tv 37" LG s mrtvou diodou v podsvětlení, diodu jsem objednal na www.sahy.cz, podle rozměrů to vypadá na správný typ, odpájení horkým vzduchem zespodu pásku bylo bez problémů, takže připájení předpokládám bude taktéž OK, ale pokud bych chtěl radši měnit celé podsvětlení, nemám tucha, kde ho sehnat, typ pásků, jako je na obrázku výše jsem nikde nenašel.
Edit: Tak už to vidím, sahy má, ale ne ty správné, no uvidíme, vyměním led a uvidí se, co to vydrží, tv umřela 3 dny po záruce
Od isteho casu asi rok to riešim tak, že som kúpil úplne iný pásik v Sahy a nožničkami na plech som vystrihol len jednu led s prislušnou plochou na doske a prilepil obojstrannou paskou na povodne miesto a nakabloval.
Tej led dost vadi teplo, tak to bol dovod prečo nepoužiť horúci vzduch.
TV bol tusim LG 32LN5400.
Problem je, že vyrobca panelu v datasheete udava životnosť led cca len 30000 hodin a to len pri teplote okolia 25°C alebo tak nejak.
Co v praxi je menšia životnosť aku maju bežne CCFL.
Keď spomenuta led odumrela prave na mieste, kde z druhej strany panelu je nasrobovana doska zdroja, tak je pravdepodobne, ze tam bolo najvacsie teplo.
V tom LG zapojenie led bolo riesene, že všetky do serie, takže s vedomim, že nova led bude viac trpiet a že ostatne stare led možu odist o niekolko mesiacov či rok, som upravou zdroja znižil max. prúd pre led o cca 10%.
Je tam nejaký IO čo riadi step-up DC-DC menič a medzi source mosfetu a kostrou je serioparalelna kombinacia smd odporov nizkej hodnoty, pomocou ktorej sa merá prúd pre led. Takže v mojom prípade stačilo jeden odpor odletovať a prúd poklesol o cca 10%
Na silu podsvetlenia to nema viditeľný vplyv avšak životnosť led sa približne zdvojnasobí.
Odvtedy to uz robim na tychto typoch panelov automaticky.
Tej led dost vadi teplo, tak to bol dovod prečo nepoužiť horúci vzduch.
TV bol tusim LG 32LN5400.
Problem je, že vyrobca panelu v datasheete udava životnosť led cca len 30000 hodin a to len pri teplote okolia 25°C alebo tak nejak.
Co v praxi je menšia životnosť aku maju bežne CCFL.
Keď spomenuta led odumrela prave na mieste, kde z druhej strany panelu je nasrobovana doska zdroja, tak je pravdepodobne, ze tam bolo najvacsie teplo.
V tom LG zapojenie led bolo riesene, že všetky do serie, takže s vedomim, že nova led bude viac trpiet a že ostatne stare led možu odist o niekolko mesiacov či rok, som upravou zdroja znižil max. prúd pre led o cca 10%.
Je tam nejaký IO čo riadi step-up DC-DC menič a medzi source mosfetu a kostrou je serioparalelna kombinacia smd odporov nizkej hodnoty, pomocou ktorej sa merá prúd pre led. Takže v mojom prípade stačilo jeden odpor odletovať a prúd poklesol o cca 10%
Na silu podsvetlenia to nema viditeľný vplyv avšak životnosť led sa približne zdvojnasobí.
Odvtedy to uz robim na tychto typoch panelov automaticky.

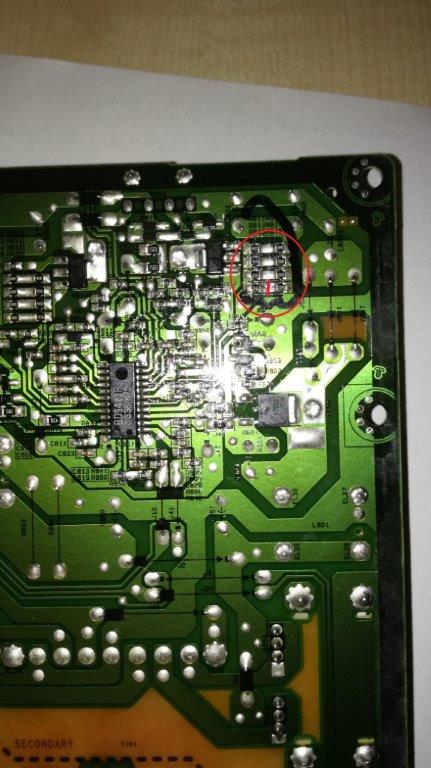

I pro ostatní, kteří by chtěli při opravě podsvícení snížit proud o 10%, jestli jsem pochopil předešlý příspěvek správně, mělo by se jednat o jednu z dvojice rezistorů R811 - R818. Vyznačil jsem přerušené místo, jak jsem to učinil já.
Zdroj je symetrický, to samé by se tedy mělo udělat u rezistorů R830 - R836. Jestli to chápu správně.
Zdroj je symetrický, to samé by se tedy mělo udělat u rezistorů R830 - R836. Jestli to chápu správně.
- Přílohy
-
- lg01.jpg
- (67.45 KiB) Staženo 607 x
Pochopil si správne akurát som sa zmýlil, bola tam zlá cifra, správne je to tak, že prúd poklesne o 20-25%.
Presné číslo sa da vypočítať podľa ohmovho zákona, ale musíš si zmerať osciloskopom úroveň úbytku napätia na tejto kombinácii odporov voči GND.
Každý riadiaci IO na tento spôsob sleduje úroveň ubytku a podla toho reguluje dĺžku času a mieru otvorenia mosfetu, takže táto úroveň nikdy nie je prekročená (pokial nemá obvod poruchu).
Z toho vychádza aj výpočet pôvodného prúdu led.
Či je hodnota odporu pôvodná, vyššia alebo nižšia, vždy IO ovláda obvod mosfetom tak aby úbytok na odporoch mal rovnakú hodnotu.
Ak už budeš vedieť túto hodnotu, prípadne by niekto mal datasheet IO, kde je táto hodnota uvedená, potom si po zistení hodnoty odporu pôvodnej serio-paralelnej kombinácie vieš podľa I(mA)=U(mV)/R(Ohm) dopočítať pôvodnú hodnotu prúdu led a následne od nej odpočítaš napr. 25% a upravenu hodnotu prudu dosadis do vzorca R(Ohm)=U(mV)/I(mA).
Podľa vypočítanej hodnoty odporu upravíš odporový delič.
Presné číslo sa da vypočítať podľa ohmovho zákona, ale musíš si zmerať osciloskopom úroveň úbytku napätia na tejto kombinácii odporov voči GND.
Každý riadiaci IO na tento spôsob sleduje úroveň ubytku a podla toho reguluje dĺžku času a mieru otvorenia mosfetu, takže táto úroveň nikdy nie je prekročená (pokial nemá obvod poruchu).
Z toho vychádza aj výpočet pôvodného prúdu led.
Či je hodnota odporu pôvodná, vyššia alebo nižšia, vždy IO ovláda obvod mosfetom tak aby úbytok na odporoch mal rovnakú hodnotu.
Ak už budeš vedieť túto hodnotu, prípadne by niekto mal datasheet IO, kde je táto hodnota uvedená, potom si po zistení hodnoty odporu pôvodnej serio-paralelnej kombinácie vieš podľa I(mA)=U(mV)/R(Ohm) dopočítať pôvodnú hodnotu prúdu led a následne od nej odpočítaš napr. 25% a upravenu hodnotu prudu dosadis do vzorca R(Ohm)=U(mV)/I(mA).
Podľa vypočítanej hodnoty odporu upravíš odporový delič.
Je to trochu složitější. Velikost úbytku na RSENSE je závislá také na hodnotě na pinu ADIM podle níže uvedeného grafu. Pokud ale chceme snížit proud procentuálně, pak absolutní velikost proudu není třeba znát a jediný výpočet je výpočet procentuálního zvýšení hodnoty odporů. Počítám-li správně, pak přerušením jedné ze čtveřice paralelních větví vzroste odpor trojice o 33% a proud o 33% klesne. Pokud tedy chceme zvýšit odpor jen o 10%, je třeba zvýšit odpor jedné větve o 57% obou rezistorů (nebo 114% jednoho rezistoru). Je ovšem přitom mít třeba na paměti maximální dovolené zatížení smd rezistorů.Heno píše:...vždy IO ovláda obvod mosfetom tak aby úbytok na odporoch mal rovnakú hodnotu...
- Přílohy
-
- ISENSE.png
- (5.96 KiB) Staženo 279 x
Spätne prepočítané - vysvetlenie odpojenia jednej zo 4 paralelných vetví spôsobí zvýšenie odporu o 1/3 (33,3%) je v poriadku.
Len niekedy ma omylom zvádzalo, že ak zo 4 paralelných odporov jeden odpojím mal by odpor ostatných byť o 1/4 vyšší, lebo boli 4.
Za tento nezmysel sa teda (spätne ako som si to uvedomil) ospravedlňujem.
A tým pádom pre tento účel väčšinou nebude nutné zisťovať úbytok napätia osciloskopom.
Ohladne výšky úbytku meniaceho sa vo vzťahu k hodnote na vstupe ADIM, neviem posúdiť.
Všeobecne ak napr. sú v nejakom podobnom obvode 4 ks 10R smd rezistorov paralelne (hodnoty odporu som zvolil pre zjednodušenie) vo veľkosti 1206 s max. P 0,25W na kus, potom max. P tejto štvorice je 1W a keď jeden z nich odpojím, Pmax zostávajúcich 3 je 0,75W a prúd cez led poklesne o 1/3, potom aj P pri znížení prúdu o 1/3 a rovnakom úbytku napätia bude o 1/3 nižší, takže namáhanie rezitorov sa ešte zníži voči pôvodnému zapojeniu.
Len niekedy ma omylom zvádzalo, že ak zo 4 paralelných odporov jeden odpojím mal by odpor ostatných byť o 1/4 vyšší, lebo boli 4.
Za tento nezmysel sa teda (spätne ako som si to uvedomil) ospravedlňujem.
A tým pádom pre tento účel väčšinou nebude nutné zisťovať úbytok napätia osciloskopom.
Ohladne výšky úbytku meniaceho sa vo vzťahu k hodnote na vstupe ADIM, neviem posúdiť.
Všeobecne ak napr. sú v nejakom podobnom obvode 4 ks 10R smd rezistorov paralelne (hodnoty odporu som zvolil pre zjednodušenie) vo veľkosti 1206 s max. P 0,25W na kus, potom max. P tejto štvorice je 1W a keď jeden z nich odpojím, Pmax zostávajúcich 3 je 0,75W a prúd cez led poklesne o 1/3, potom aj P pri znížení prúdu o 1/3 a rovnakom úbytku napätia bude o 1/3 nižší, takže namáhanie rezitorov sa ešte zníži voči pôvodnému zapojeniu.
Tady jsem sám padl do pasti "chytáku". Odpor se sice zvýší o 33%, ale proud klesne o 25%. Za tuto "demagogii" se omlouvám.masar píše:...Počítám-li správně, pak přerušením jedné ze čtveřice paralelních větví vzroste odpor trojice o 33% a proud o 33% klesne. Pokud tedy chceme zvýšit odpor jen o 10%, je třeba zvýšit odpor jedné větve o 57% obou rezistorů (nebo 114% jednoho rezistoru). Je ovšem přitom mít třeba na paměti maximální dovolené zatížení smd rezistorů.
edit:
koukám, že jsem tě tím nakazil
p.s - takže pro snížení proudu o 10% je třeba zvýšit odpor jedné větve o 66%.
