Sat ARION AF-5230VHD CI - zdroj

Zpráva

#1 Příspěvek od **kokun** » 09 zář 2015, 18:38

Syn donesl sat-receiver, kterému chybí externí síťový napaječ.

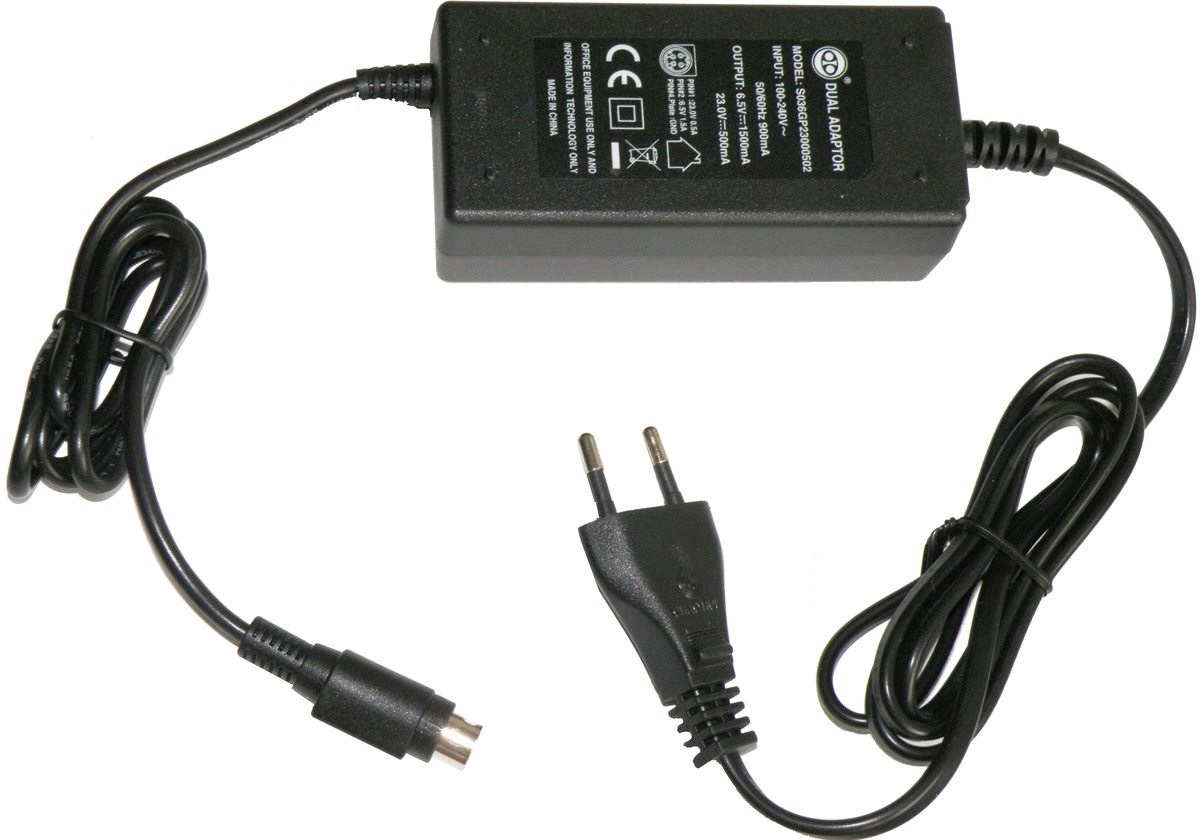

Jedná se o tento přístroj, ke kterému byl dodáván orig. napaječ dle obr. v příloze.
Napaječ dodává 2 napětí:
23,0V=500mA
6,5V=1500mA

Poněvadž máme přístroj bez napaječe, nemůžeme ho ani vyzkoušet, jestli je vůbec funkční.
Nikde se mně nepodařilo nalézt dodavatele zdroje (coby ND), ani jakékoliv info o něm - google oněměl.

Teď dotazy:
- Pokud někdo tento přístroj vlastníte, uvítal bych alespoň info o zdroji: ze kterých pinů vychází jednotlivá napětí,
abychom ho mohli připojit (alespoň provizorně) na lab. zdroj a vyzkoušet jeho funkčnost.
- Pokud by někdo měl tento napaječ (zdroj) doma nevyužitý (třeba z vraku, příp. i nefunkční-k opravě) - nabídněte.

Předem děkuji všem za příspěvky, event. za nabídku.

"Velký obrázek" zdroje: http://i.iinfo.cz/urs/05_napajec-128085035670335.jpg

#2 Příspěvek od **Michal22** » 09 zář 2015, 19:35

Kdybys nemohl sehnat originál, tak ještě by mohl třeba pomoci napáječ od některých tiskáren. Tam bývalo taky dvojí napětí, ale už si nepamatuji jaké. Já měl kdysi HP 3650, tam zrovna bylo dvojí napájení.

Ale napřed je fakt nutné vědět kde které napětí je. Když to kuchneš, nebude to poznat třeba podle filtračních elytů?

BOBOBO · #3 Příspěvek od **BOBOBO** » 10 zář 2015, 06:02

Michale radíš servisákovi v důchodu . Já bych zkusil kontaktovat Radka , ten dělal i servis satů , byl od Prostějova . Myslím Radek RD . A prodával korejce ! Sám od něj jednoho mám ....

#4 Příspěvek od **ok1hga** » 10 zář 2015, 06:32

BOBOBO píše: . . . radíš servisákovi v důchodu

. . . tak já zkusím taky poradit
na tvém obrázku je to namalované . . .
stačí si ten obrázek zvětšit . . .

#5 Příspěvek od **kokun** » 10 zář 2015, 17:44

Díky všem za rady.

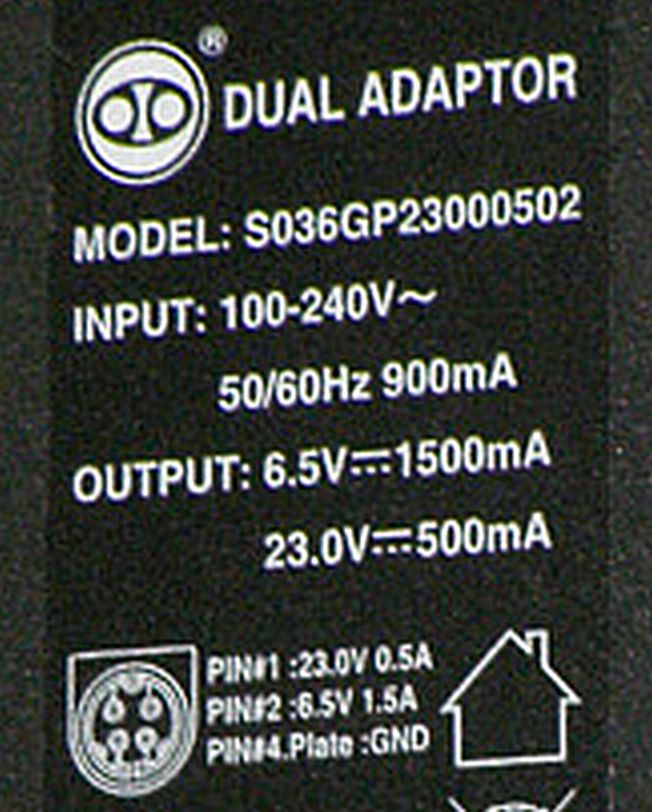

Ten obr. jsem zvětšoval, ale ani teď není příliš čitelný. Snad jen piny 1 a 2 (plusy? obou napětí) by asi šly přiřadit - GND (pin4) už problém nebude, půjde snad prozvonit.
Foto je z toho napaječe - tady usuzuju, že je to pohled na piny samce (toho konektoru), který je jeho součástí.
Tedy Pin1/23,0V=0,5A je ten P-horní a Pin2/6,5V=1,5A bude ten L-horní (vpravo a vlevo od klíče). GND je pak ten L-dolní (po prozvonění i ten P-dolní). Na zadním panelu (na samici) to tedy bude zrcadlově.

Michal22 píše:Ale napřed je fakt nutné vědět kde které napětí je. Když to kuchneš, nebude to poznat třeba podle filtračních elytů?

I na tohle jsem teď mrknul a mělo by to být následovně:
Z pinu1 (23V) :arrow:

+CE901 (100µ/50V) :arrow:

? U901/KIA78R12P (pin1)
Z pinu2 (6,5V) :arrow:

+CE904 (470µ/16V) :arrow:

? U904/LD1117A (pin3)

Takže vyzkouším napájet externě z nějakých zdrojů. Bohužel mně na to nebude stačit můj BS525 (2 * 0÷30V; 0÷1A).
Pin2 (6,5V) chce 1,5A - budu muset nějak improvizovat a něco si zbastlit.

Pokud bude sat-rec. funkční, tak (pokud neseženu originál - spínaný zdroj), budu nucen něco zbastlit - třeba i klasický, trafákový.
Zůstane mně ale problém sehnání toho konektoru (samce na kabel). Není to však běžný Mini-DIN 4 (jako pro SVH-S), ale dost podobný. Ani nwm, jak se jmenuje.
Citace z článku:

Externí napáječ
K přijímači je dodáván černý externí napáječ 100/240V – 50/60Hz s výstupem na zvláštní konektor pro stejnosměrná napětí 6,5 a 23V. Přívodní kabely jsou dostatečně dlouhé.

Tuším, že už se tady (na EB) taky jednou řešil, ale nemůžu to najít. Vzpomene si někdo na to vlákno?

#6 Příspěvek od **kokun** » 10 zář 2015, 19:02

Foto samice na panelu je třeba tady (DC POWER), já ale budu potřebovat samce na kabel.
Ale nejprve budu muset vyzkoušet funkčnost toho sat-rec., abych ho nakonec nesháněl třeba zbytečně.

fredis · #7 Příspěvek od **fredis** » 11 zář 2015, 17:42

Toho samce bych měl mít doma ze zdroje starého NB. Ale až koncem září.
