CCFL, nebo EEFL trubice v panelu?

Zpráva

Artaban001 · #1 Příspěvek od **Artaban001** » 22 říj 2015, 19:06

Zdar všem. Je možný, že by byly trubice v LCD panelu TV ORAVA zapojeny paralelně? (chasis neznámý, neboť byl vnitřek vykuchán). Vím, že zářivky tak provozovat nelze.. To potom znamená, že zápalný napětí a provozní je stejný..
Co se vlastně hlídá, aby mohla elektronika odepsat rubice? napětí měniče a proud trubicí?

#2 Příspěvek od **Zaky** » 22 říj 2015, 19:37

Možné to je, mám tu nějakého Panasonica, také má trubice paralelně.

lopez · #3 Příspěvek od **lopez** » 23 říj 2015, 09:35

Ja som rozoberal jedného Philips-a a tam bolo 16ks paralelne.

Pekné "solárko".

lopez · #4 Příspěvek od **lopez** » 23 říj 2015, 10:09

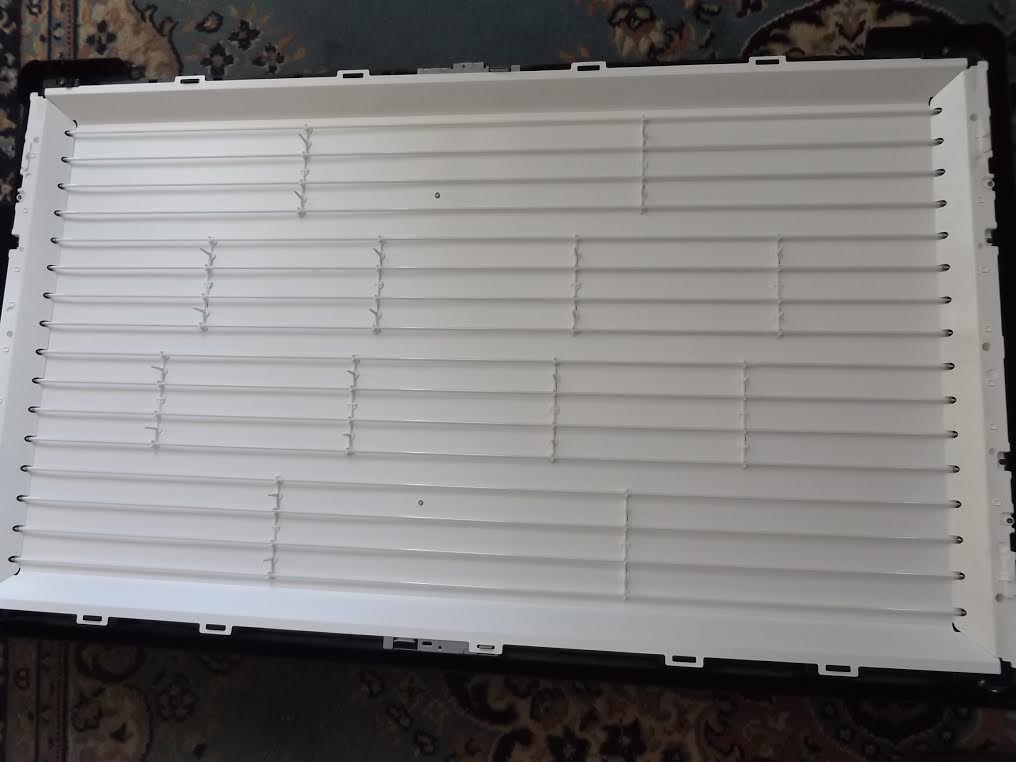

Nesrandujem našiel som aj foto - malo to kolo 40-42".

#5 Příspěvek od **rnbw** » 23 říj 2015, 10:34

Pochybujem, ze boli zapojene paralelne. To by muselo byt v invertore trafo ako hovado.

lopez · #6 Příspěvek od **lopez** » 23 říj 2015, 11:02

Bolo....-nepochybuj.

Vieš si zrátať štartovacie napätie 16 trubíc v sérii?

- ked jedna mala kolo 80cm? - to je cez 12metrov

Preto paralelne.

#7 Příspěvek od **rnbw** » 23 říj 2015, 12:03

Videl si niekedy invertor v LCD? Byvaju tam male trafka, kazde na dve trubice.

lopez · #8 Příspěvek od **lopez** » 23 říj 2015, 12:30

No "pár krát" videl,robil,opravoval.Ale "tu" bolo fakt ako si písal jedno ako hovado (jasne že ploché).
Jasne - ako píšeš 4-trubicák - 4 trafá.
Ale tu bolo jedno - veľke a 16 trubíc paralelne.
To že OZAJ paralelne nemusíme riešiť - fakt.
Takto riešené podsvietenie som mal v rukách len raz - zato som si to aj odfotil.

lopez · #9 Příspěvek od **lopez** » 23 říj 2015, 12:53

Tá telka mala (presne neviem) kolo 120W.
Ked zobereme podsvietenie dajme tomu 60W? aký problém vidíš v trafe?
A ono to nemalo - ako "dnes" 1cm. To bol hrubší stroj.

lopez · #10 Příspěvek od **lopez** » 23 říj 2015, 14:36

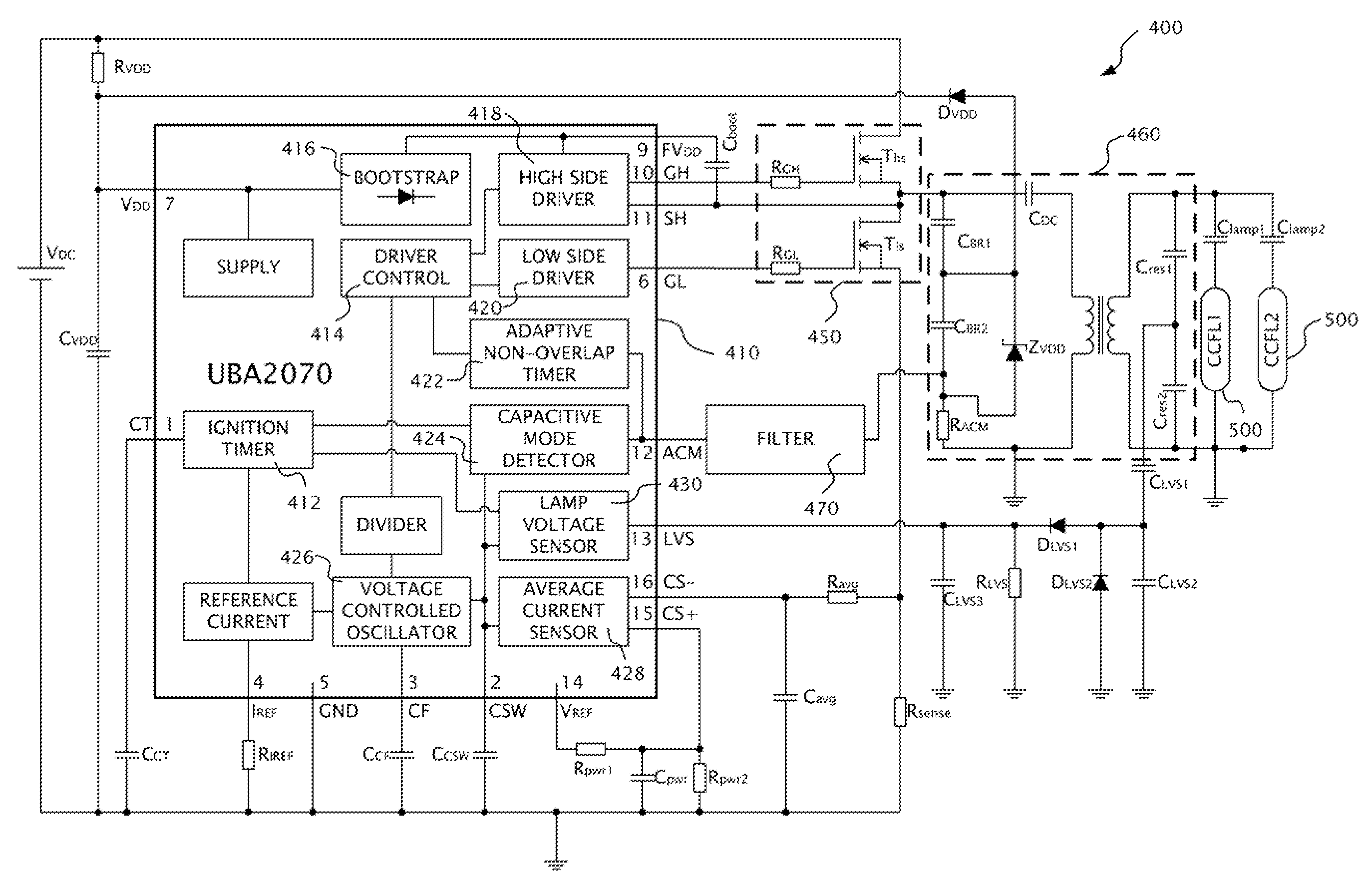

Toto je tiež paralelne (jedno trafo) a nieje to obmedzené na 2 CCFL.

#11 Příspěvek od **rnbw** » 23 říj 2015, 15:12

Je tam kondenzator v serii s kazdou trubicou - ten obmedzi prud.

#12 Příspěvek od **jezevec** » 23 říj 2015, 15:46

lopez píše:...Ale tu bolo jedno - veľke a 16 trubíc paralelne.
To že OZAJ paralelne nemusíme riešiť - fakt.
Takto riešené podsvietenie som mal v rukách len raz - zato som si to aj odfotil.

Jak už ti psal rnbw, jsou v sérii s trubicemi kondíky, takže samotné trubice nebyly ani nemůžou být paralelně. Jinak, bylo to docela běžné řešení u LG a Samsungu. Je to úplně stejné jako paralelní zapojení LED, kdy každá má samostatný omezovací odpor.

Artaban001 · #13 Příspěvek od **Artaban001** » 23 říj 2015, 15:52

Lopez:
Ta fotka toho panelu připomíná ten, co jsem kuchal já. Taky tam bylo těch trubic tolik. Kondíky jsem tam ani na jednom soklu ale neviděl - Ani SMD.
Jinak připomínám, že v telce zbyla deska (tuneru + signál) a nejspíš združená deska (zdroj a VN měnič) byla pryč. Někomu se asi hodila..

lopez · #14 Příspěvek od **lopez** » 23 říj 2015, 22:45

Artaban001 - škoda že som neodfotil elektroniku.To ma ani nenapadlo....ale 16 trubíc som musel.

No skúsim zistiť co to bol za model (bolo to 1-1.5roku dozadu).
Co viem? - to som napísal.
1 trafo (2drôty výstup) a 16 trubic paralelne 100%.Ci tam bol kond v serii z trubicou? - neviem.(ale ani to by nemenilo podstatu veci).
To som dal len ako príklad.Lebo aj vlákno takto začalo.
Skúsim to dohľadať - lebo už ma to dráždi.

Artaban001 · #15 Příspěvek od **Artaban001** » 23 říj 2015, 22:56

Hele, kdyby tam ta invertorová část byla, tak by mě to velice potěšilo. Měl bych aspoň VN zdroj :-)
