Ivan_Ryger · #1 Příspěvek od **Ivan_Ryger** » 02 lis 2015, 20:54

Dobrý deň páni, prosím bol by niekto ochotný doma pohľadať túto knižku a naskenovať z nej schému a dosku plošných spojov prijímača VKV s počítacím detektorom?
Bol by som Vám veľmi povďačný. Kedysi som tento prijímač mal hotový a bol som s ním veľmi spokojný. Je to na účely experimentovania.
Ivan

Hydrawerk · #2 Příspěvek od **Hydrawerk** » 03 lis 2015, 00:05

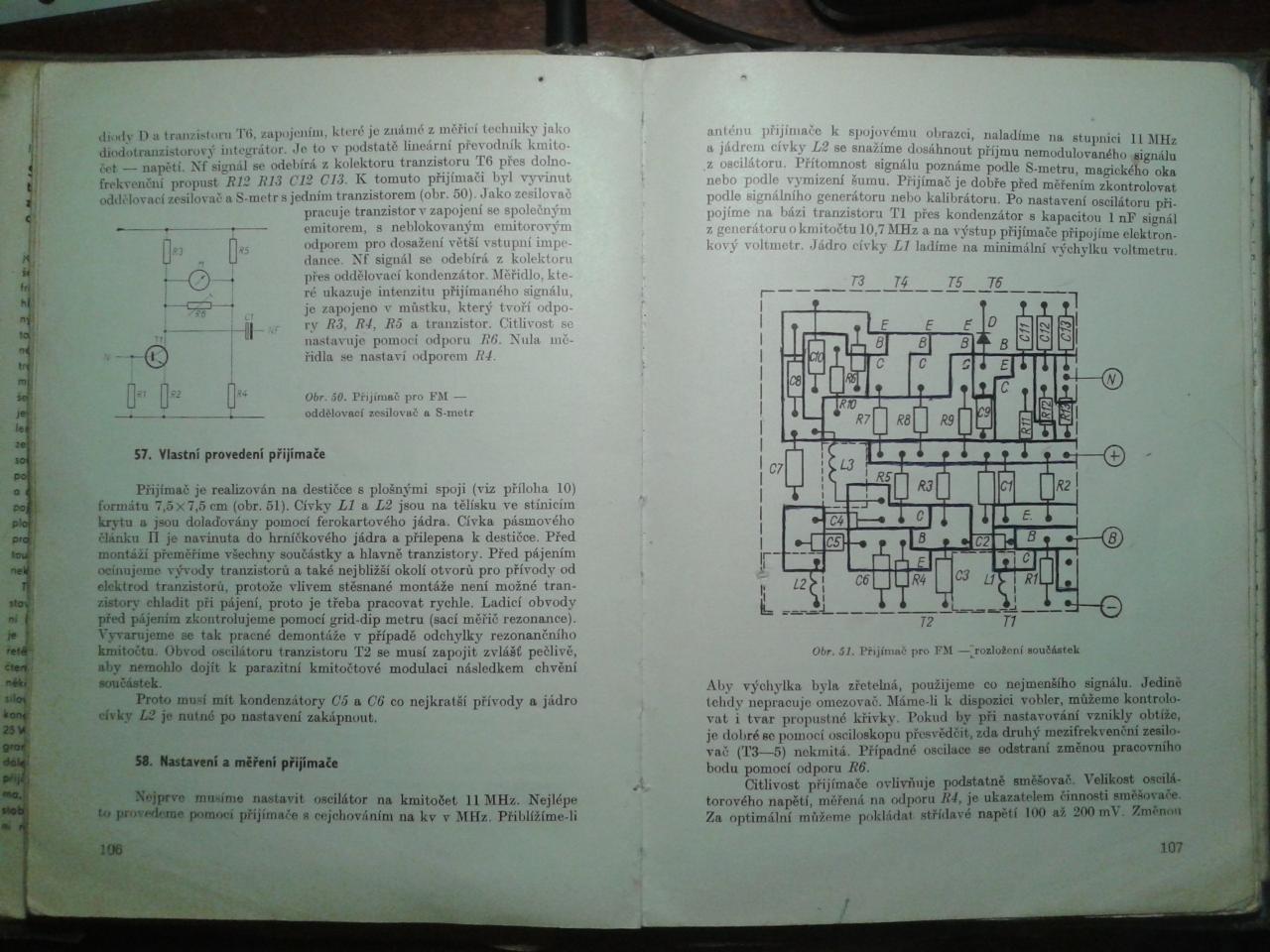

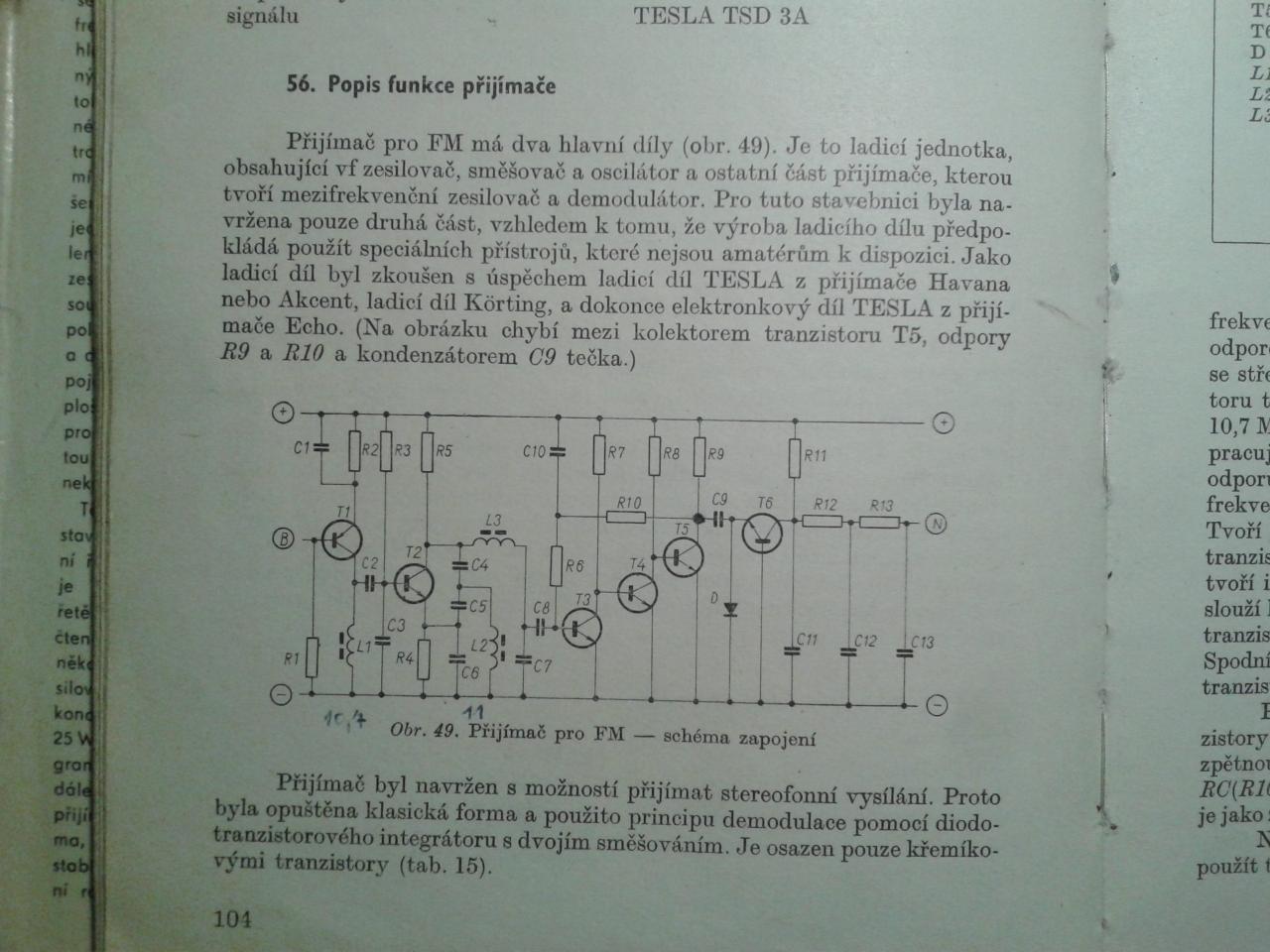

Je to tohle? https://plus.google.com/photos/10626421 ... 0453704561
Ale nejmenuje se to

prijímač VKV s počítacím detektorom.

Scanner doma nemám.

Ivan_Ryger · #3 Příspěvek od **Ivan_Ryger** » 03 lis 2015, 00:09

paráda, to je presne ono. Len poprosil by som tú fotku DPS nafotiť trocha rovnejšie, aby sa dala urobiť fotocestou. Veľmi pekne ďakujem.

#4 Příspěvek od **ok1hga** » 03 lis 2015, 00:25

. . . je to "systém dělících čar" !
co na tom chceš vymýšlet ?
tuhle mefku jsem stavěl někdy koncem 70tých let . . .
a nejdůležitější je, to celé dobře naladit !

Ivan_Ryger · #5 Příspěvek od **Ivan_Ryger** » 03 lis 2015, 02:56

Veľmi pekne Vám ďakujem, kolegovia.
Ak by sa Vám ešte podarilo zosnímať tú dosku plošných spojov, bol by som veľmi povďačný.
Ivan

BOBOBO · #6 Příspěvek od **BOBOBO** » 03 lis 2015, 06:10

Bez přístupu k wobleru je to zbytečně ztracený čas .

Ivan_Ryger · #7 Příspěvek od **Ivan_Ryger** » 03 lis 2015, 16:16

Wobbler mám k dispozícii a navyše už raz som tento prijímač robil. Išlo to aj bez neho.
Ivan

Hydrawerk · #8 Příspěvek od **Hydrawerk** » 03 lis 2015, 23:43

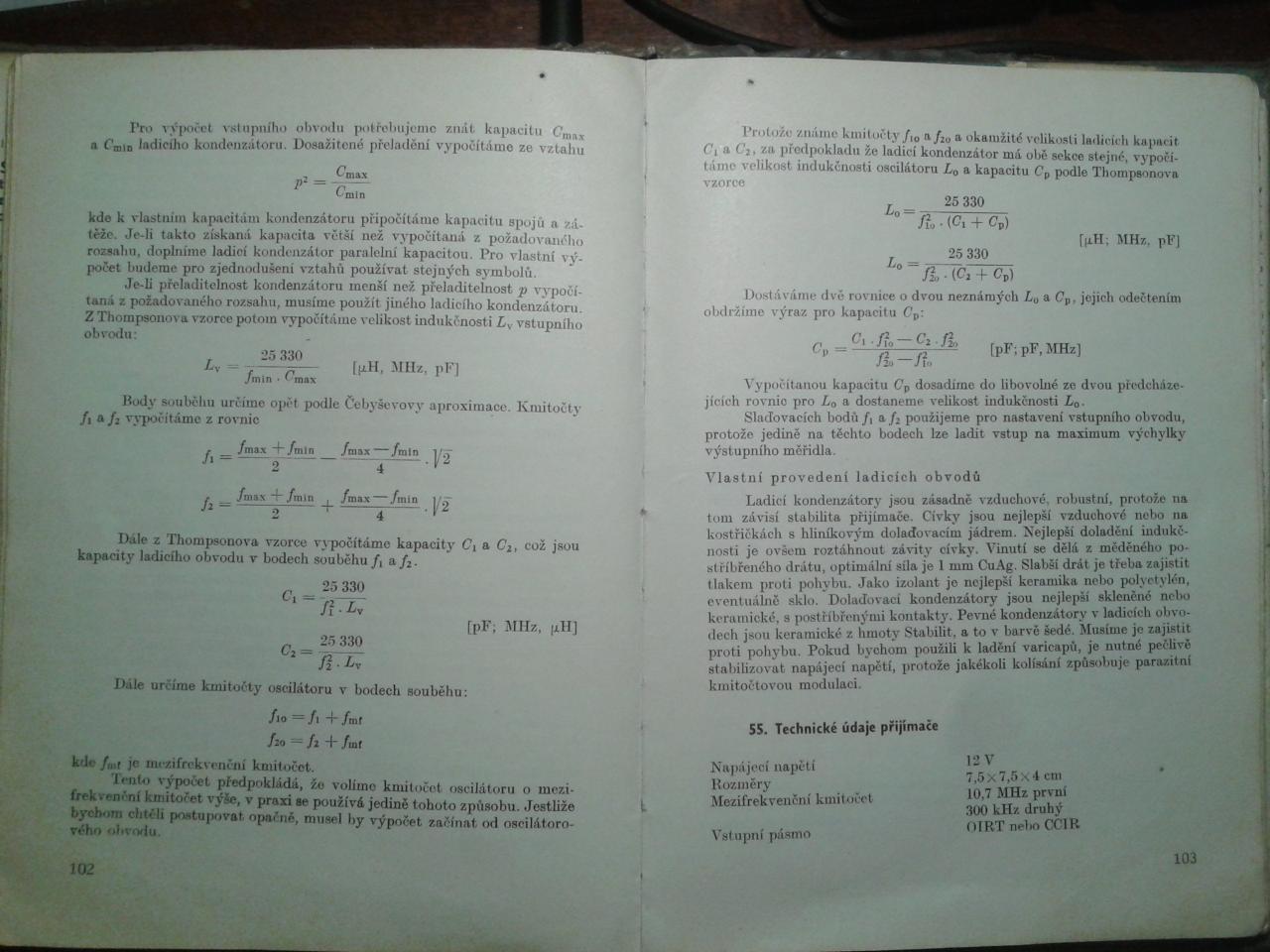

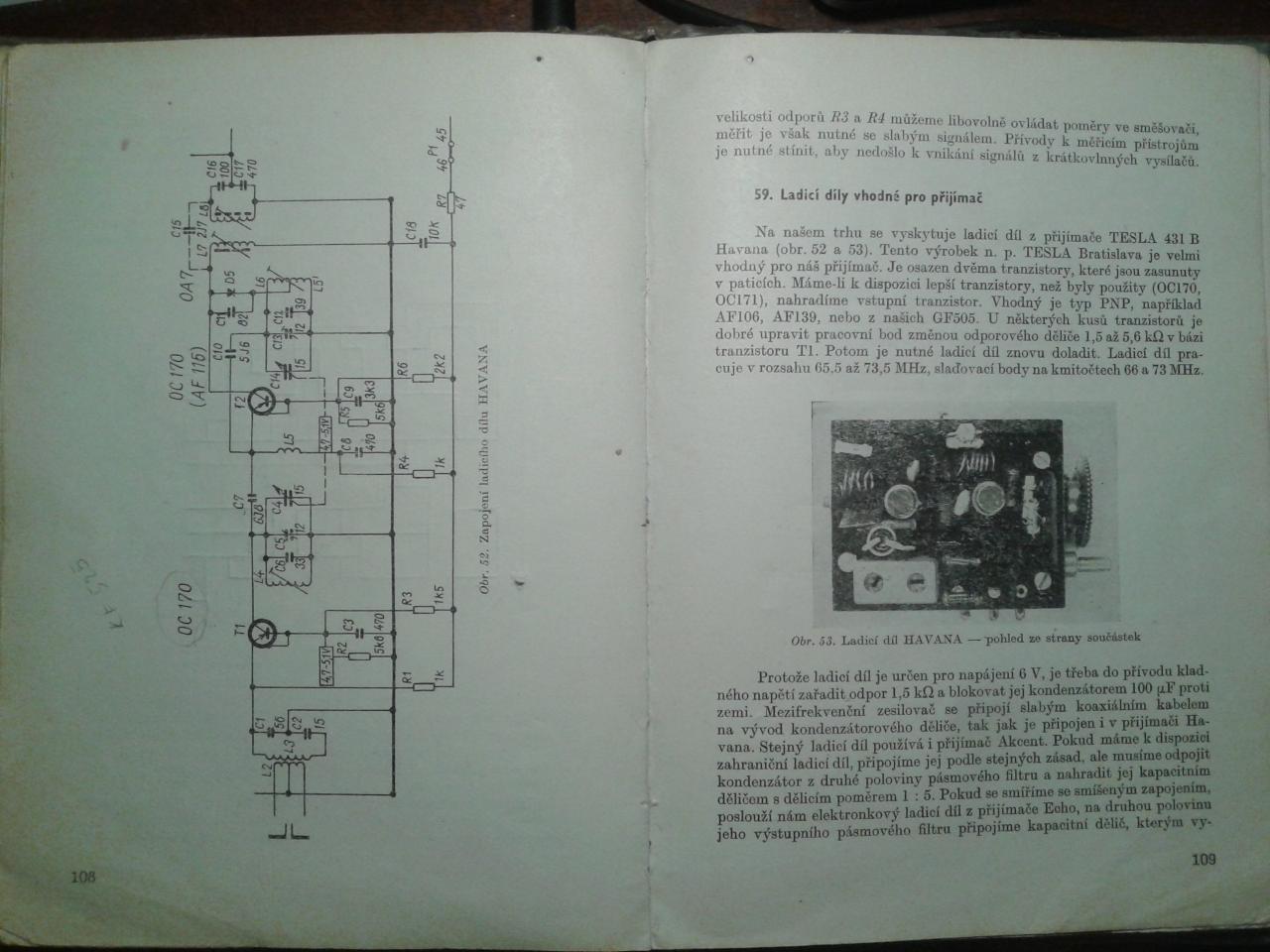

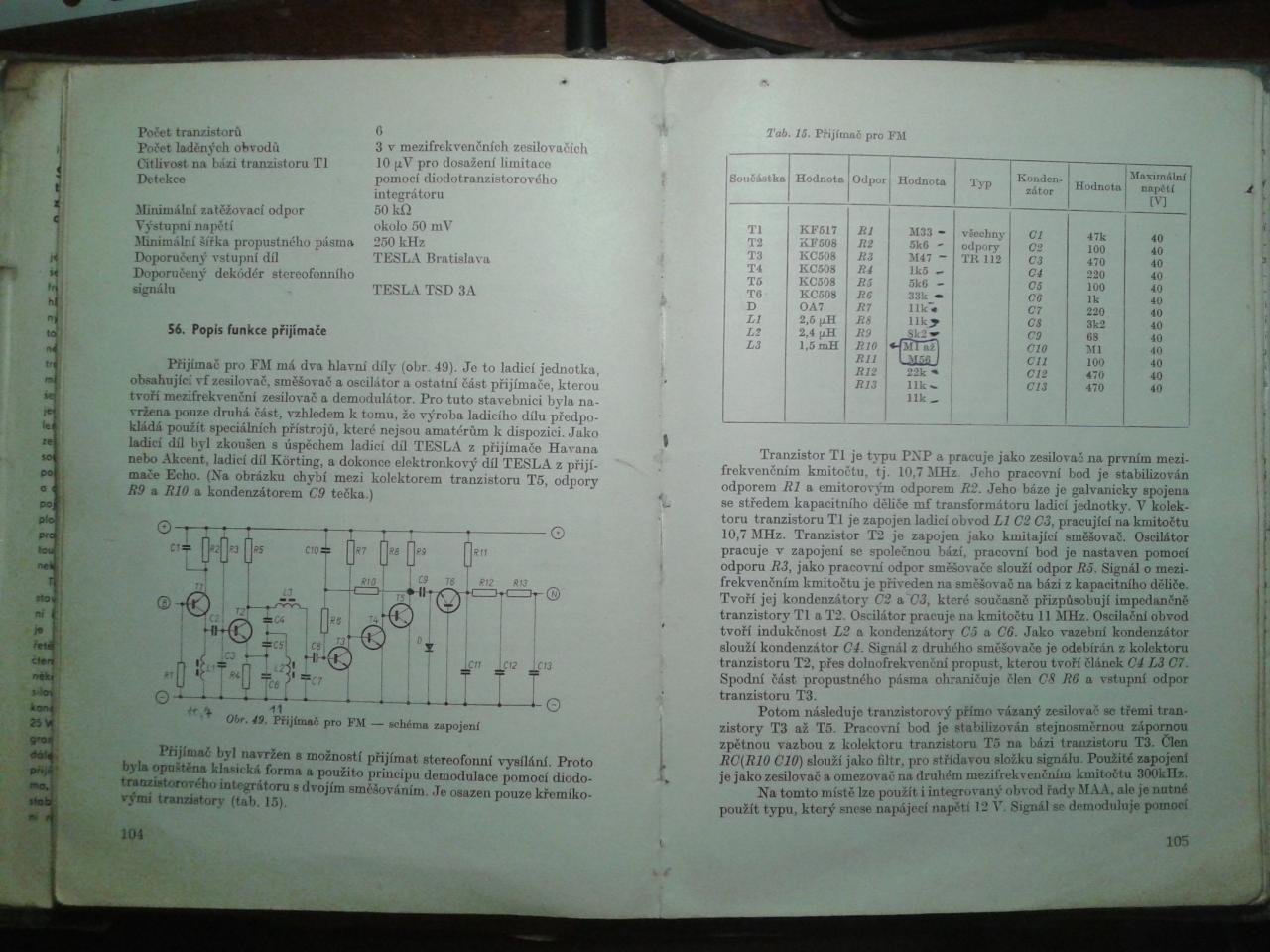

Na konec galerie jsem přidal trochu rovné fotky. https://plus.google.com/photos/10626421 ... 0453704561

#9 Příspěvek od **mtajovsky** » 04 lis 2015, 22:42

Jestli je ještě zájem, můžu to naskenovat 1:1.

K oživení není třeba žádný vobler. Stačí měřič indukčností a čítač (nebo KV přijímač, u kterého sedí cejchování stupnice v okolí 11 MHz). L1 se nastaví na 10,7 MHz a L2 na kmitočet oscilátoru 11 MHz. L3 je dolní propust, to není kritické. Zrada je jinde - přímo vázaná trojice T3 - T5 ráda zakmitává.

BOBOBO · #10 Příspěvek od **BOBOBO** » 05 lis 2015, 06:58

A to uvidí na wobleru .................

FERYACT · #11 Příspěvek od **FERYACT** » 05 lis 2015, 10:04

Ivan_Ryger: Knihu co sháníš mohu postrádat.Sedá na ni prach.Ale balit chodit po poště se mi nechce.Za knihu nechci nic.

barnodaj · #12 Příspěvek od **barnodaj** » 05 lis 2015, 17:55

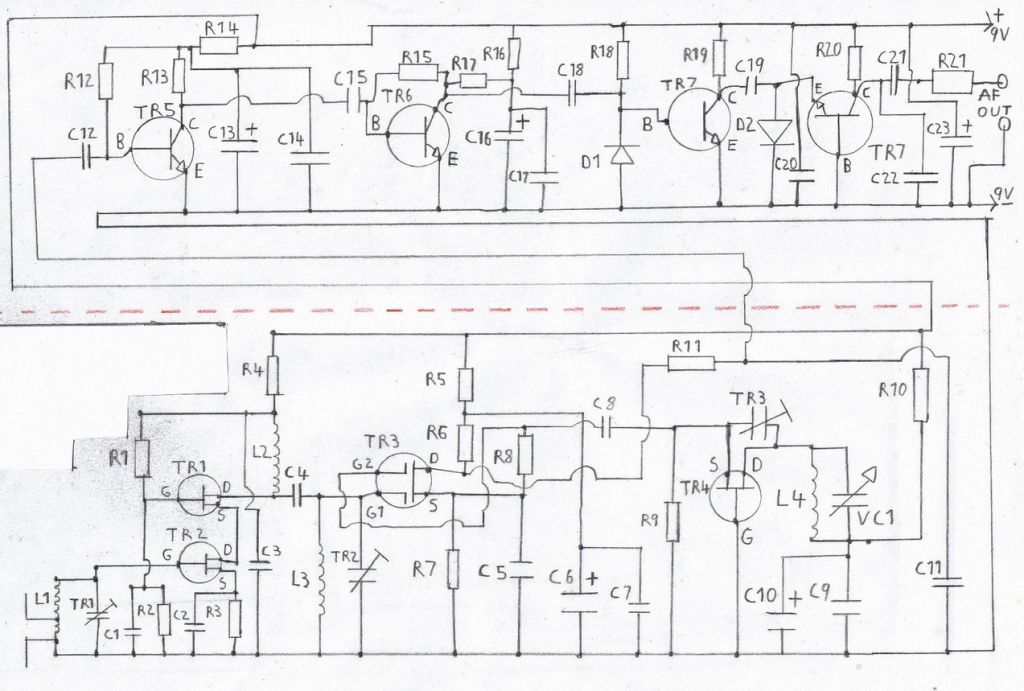

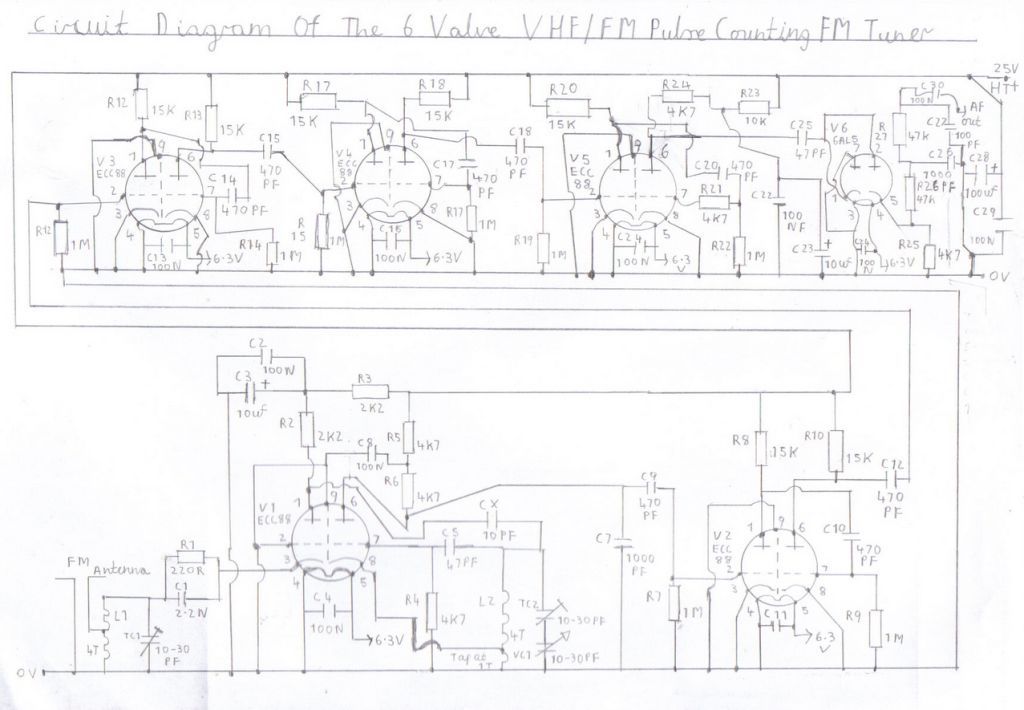

Pro dlouhé zimní večery - pokud si chcete ubastlit rádio:
http://philsvalveradiosite.co.uk/philsv ... iver_1.htm

A nakonec česká verze ze stránky:

http://www.ok1nop.com/index.php/projekt ... ektronkami

Pokud je to tady příspěvek mimo mísu, tak to smažte.
