Senzor Detekce Pohybu dodělaní spinaní.

[Le_Ze]

Zdar všicí tady.
Koupil jsem si toto.
http://www.ebay.com/itm/HC-SR501-IR-Pyroelectric-Infrared-IR-PIR-Motion-Sensor-Detector-Module-/261809057565?hash=item3cf5092f1d:g:ZBgAAOSwPYZVAPmg
Jde nastavit citlivost a čas sepnuti.
Rad bych k tomu také něco, co bude čidlo aktivovat, jen když se setmi.
Nechci spinat výstup, ale vstupní napětí.

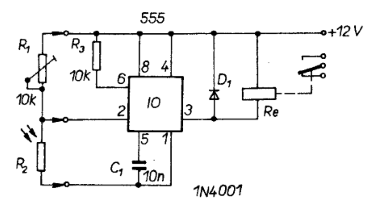

Toto na obrázku bude určitě fungovat.
Rad bych ale relé nahradil něčím nemechanickým.
Poradíte?

[Habesan]

Je v tom BISS0001 ???
t=66920
t=71249

[Cowley]

A je ten sensor na 100 procent spolehlivě aktivní hned po přivedení napájecího napětí?
Standardní PIR potřebují nějaký čas na stabilizaci, během které mohou i několikrát sepnout - právě tato doba a tyto sepnutí by mohly při aktivaci na výstupu sepnout návazné zařízení a to by mohlo být nežádoucí...

Jinak by tu aktivaci mohl vyřešit operační zesilovač s fotoodporem na vstupu, někde jsem takové schema viděl, pohledám...

A pokud trváš na zapojení z obrázku, potom by stačil jen rezistor+tranzistor na výstupu, protože počítám, že ten modulek má "houby" odběr.

[creativko]

toto sa neda pouzit? http://www.ebay.com/itm/AC-DC-Street-Li ... SwpDdVKMvh

[Le_Ze]

Radějí bych si vykokotil něco doma podle toho plánku a místo fotoodporu použil foto diodu.
Pokud to nebude fungovat s tým vstupním napětím, aby to šlo předělat na výstupní.

[helios]

Niektoré z týchto PIR modulov majú už na plošáku pripravené miesto na fotoodpor, označené ako CDS. Pozri sa, či to tam nemáš aj ty. Zapojenie tvojho modulu bude +- rovnaké ako v prílohe.

[dreamer]

Přímo v popisu toho modulu co jsi sem dával v bodu 2 je psáno že je možnost osadit fotoodpor ale z výroby není osazen. Bývají tam nějaké takovéto: http://www.ebay.com/itm/20PCS-Photoresi ... Sw8cNURITg

[Le_Ze]

Niektoré z týchto PIR modulov majú už na plošáku pripravené miesto na fotoodpor, označené ako CDS. Pozri sa, či to tam nemáš aj ty. Zapojenie tvojho modulu bude +- rovnaké ako v prílohe.

Nemam tam ten jumper
Jsou tam jen 3 plošky na tištaku.
I kdybych si pohrál a dodělal, stejnák by scházel nějaký trimr a regulací,ne?

[helios]

Na plošáku si nájdi vývod 9 z integráku, mal by tam byť v ceste odpor 1MΩ, za neho proti GND zapojíš fotoodpor. Či ti tam bude rovnako fungovať fotodióda, to ti asi neporadím, vyskúšaj. Namiesto odporu 1MΩ môžeš použiť 47kΩ a k nemu do série trimer 2M5 aby si citlivosť mohol nastavovať.

[BigSandy]

Zdar
Dnes mi konečně od čnanu došlo to čidlo a ty fotoodpory.
Na čidle mam přimo otvory pro čidlo a trimr.
Co koupit za trimr?

Jak k tomu připojím 5V relé?

[mi-ro]

To se dozvíš z přiloženého datalistu.

[BigSandy]

To se dozvíš z přiloženého datalistu.

Činan neposlal
Mi to moc neřika.
Termoodpor je označen cds2.
trimry tam vidim 2 ale to jsou asi ty co tam jsou.

https://www.google.cz/url?sa=t&rct=j&q= ... _A&cad=rja


Ted koukám že je na ebay těch fotoodporu vice druhu.
http://www.ebay.com/sch/i.html?_from=R4 ... r&_sacat=0

je to jedno který?

[mi-ro]

Můžeš doplnit fotoodpor aby čidlo spínalo jen v noci, prostřední pin je výstup pro ovládání nějakého trandu s cívkou relátka. Musíš zjistit zda má při aktivaci kladný potenciál nebo se připojí na mínus. Podle toho zapojit trand.

[BigSandy]

Na prostředním pinu je při pohybu +
Radějí dam to rele přes tranzistor..
Nebo koupim toto
http://www.ebay.com/itm/Effective-Stabl ... Sw~bFWHH~q

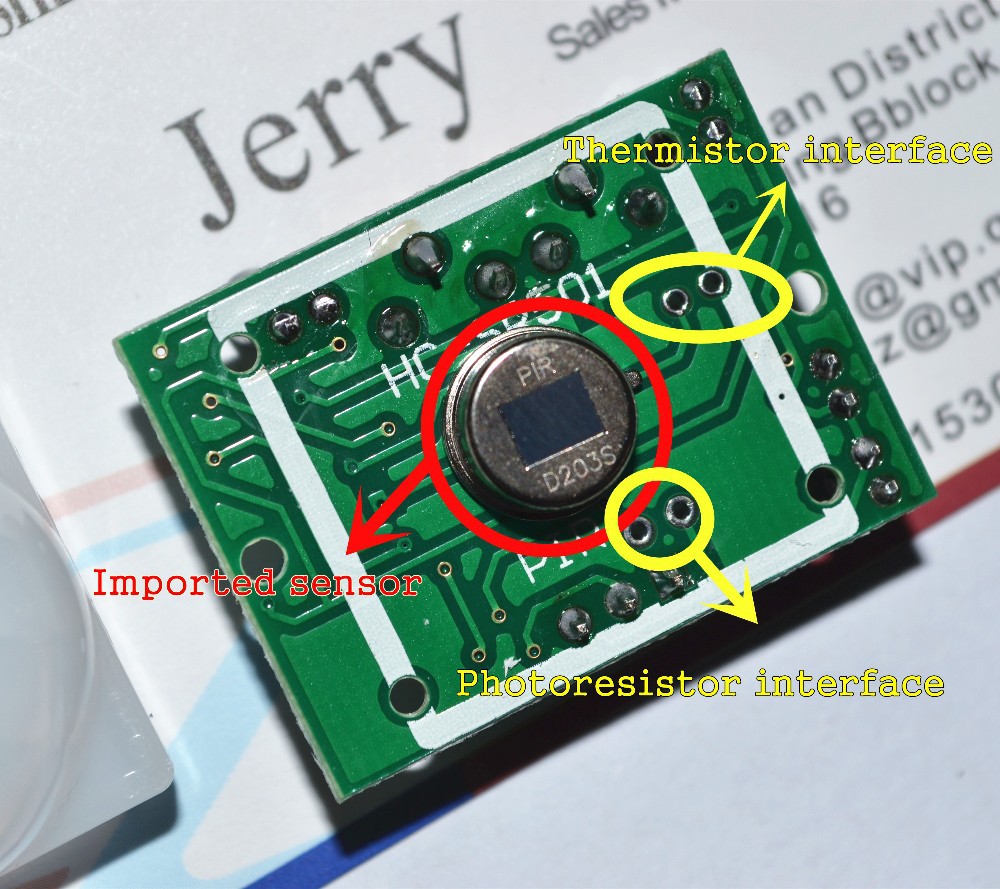

Na co tam jsou ty diry na termistor interface?
Že by to spinalo od určite teploty

Photoresistor interface. je jasne ale který?
Je to jedno?
http://www.ebay.com/sch/i.html?_from=R4 ... r&_sacat=0

Jak to zapojít s potenciometrem, abych si moh štelovat při jakem světle se to aktivovat.
Určitě do serie fotoodpor a potenciometr, ale jakou velikost toho potenciometru?

[Kvicala_r]

Když se podíváš, tak v serii s CDS je proti napájení (tuším 0603) odpor. Pokud to nepotřebuješ často měnit, odpor si nahraď trimrem, nastav požadovanou úroveň aktivity a pak trimr vyměň za nejbližší odpor z řady..
