otakarv · #1 Příspěvek od **otakarv** » 26 lis 2015, 11:22

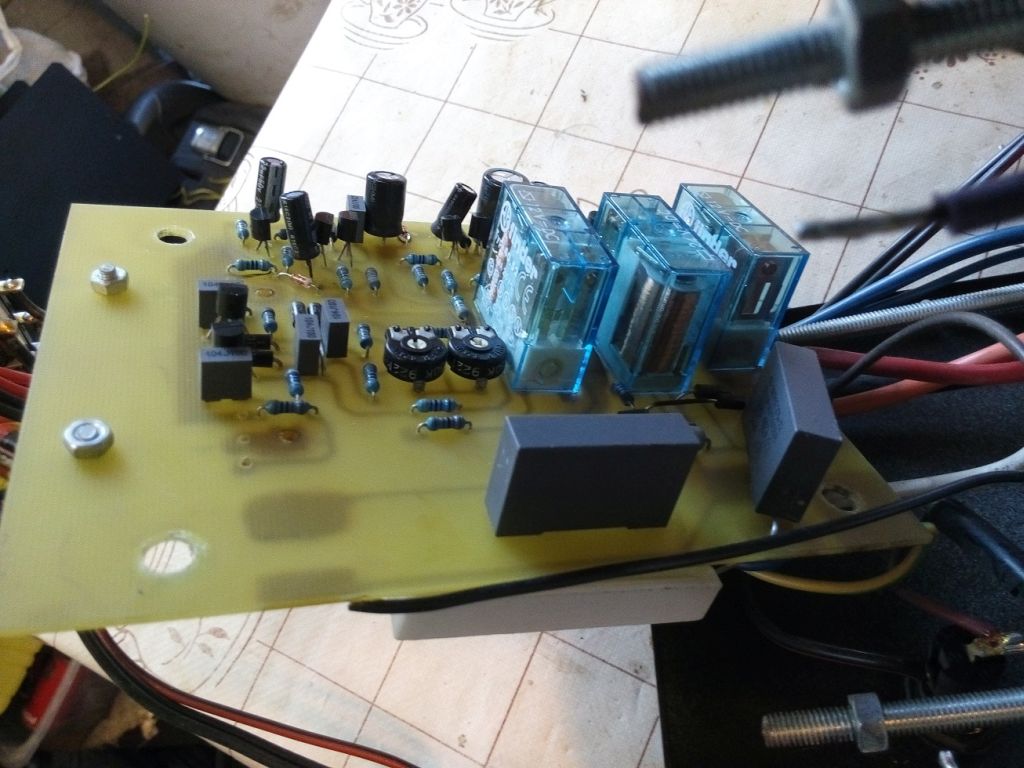

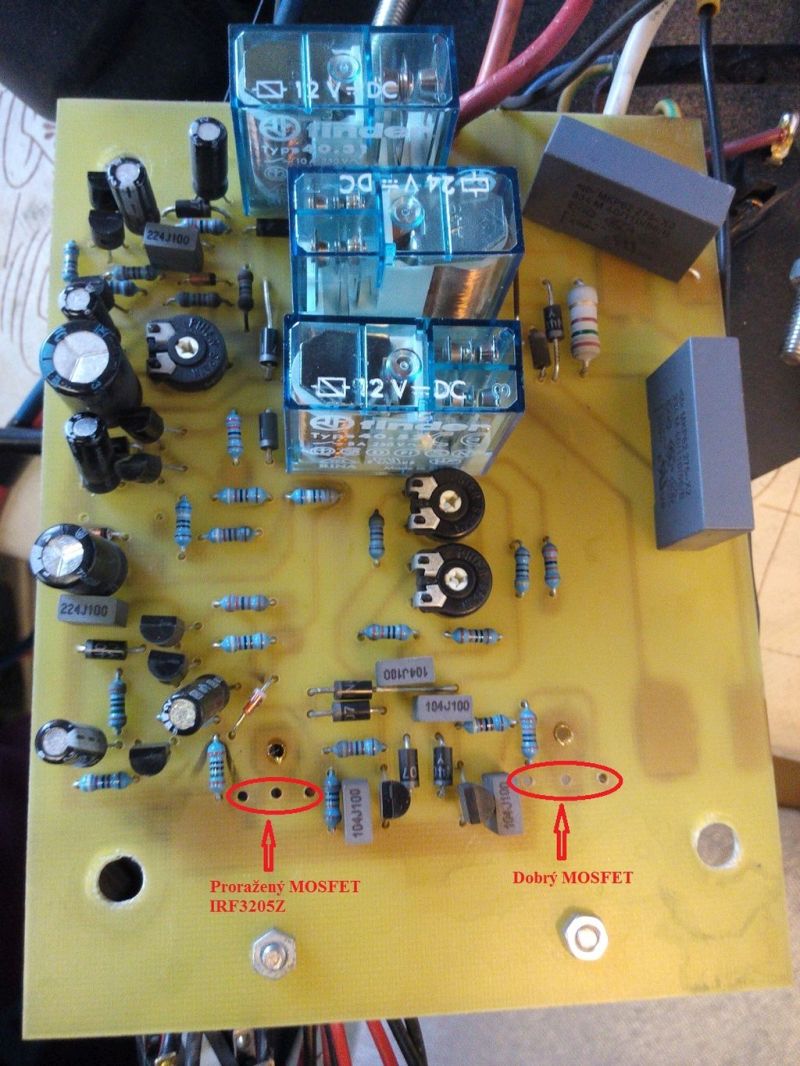

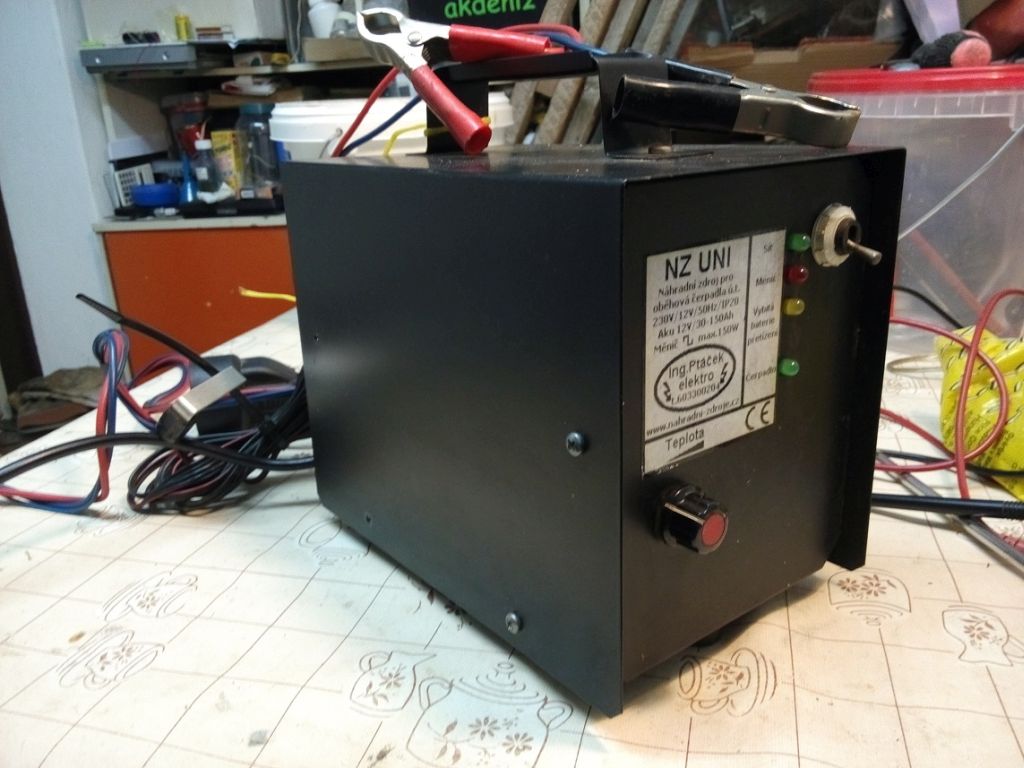

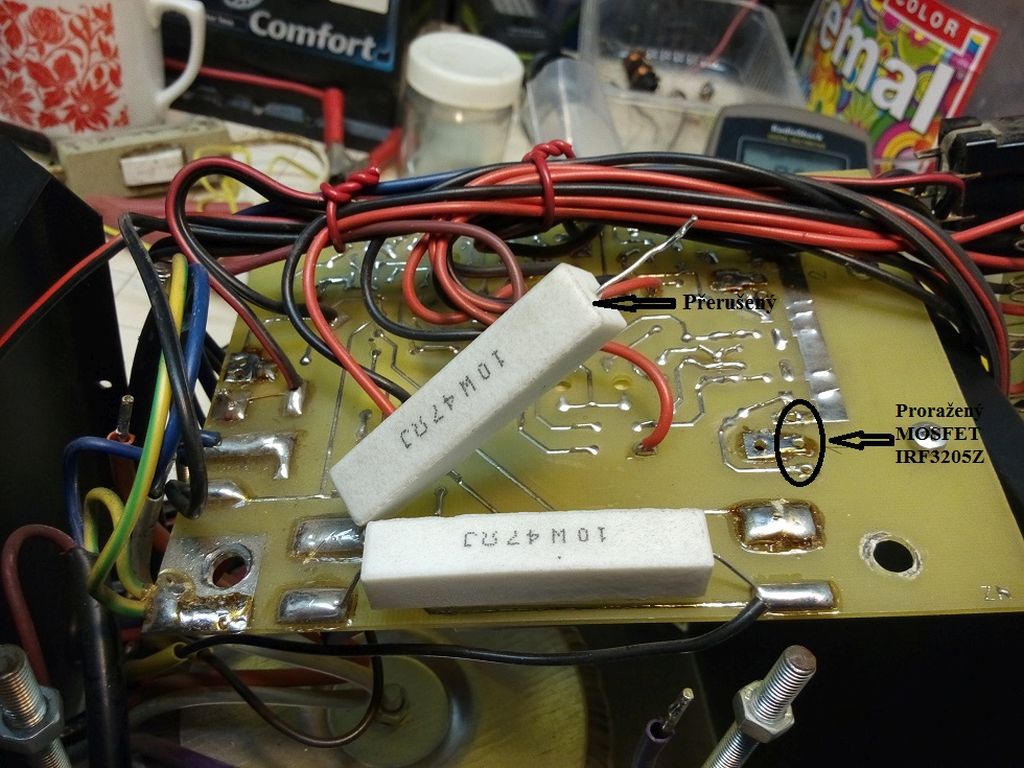

Zdravím všechny, pozná někdo tento Náhradní-záložní zdroj NZ UNI el.proudu pro oběhová čerpadla ústředního topení? Kamarád mi jej donesl s tím že mu zničeho nic přestal fungovat. Po otevření a orientačním proměření součástek jsem zjistil proražený jeden výkonový mosfet IRF3205Z a přerušený výkonový rezistor 47Ω/10W. Podle mně to bude celá příčina nefunkčnosti tohoto záložního zdroje ale přece ve mě hloubá červíček zda tam nemůže být nějaká další příčina, proto se obracím na Vás skušenější.
V příloze přikládám fotky.

#2 Příspěvek od **Michal22** » 26 lis 2015, 12:16

Nechci kecat, ale mám pocit, že už tady někdo takový zdroj řešil. Ale ať pátrám, jak pátrám, nemůžu to najít

otakarv · #3 Příspěvek od **otakarv** » 26 lis 2015, 13:04

Psal jsem i přímo výrobci který má tuto stránku ale zatím mi neodpověděl a osobně si myslím že ani neodpoví proto jsem se obrátil zde na bastlírnu.

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 26 lis 2015, 19:41

Pan ing. Ptáček má evidentně smysl pro humor. Taky má široký seznam aktivit a je na to sám (velikostní kat. dle počtu zam.: Bez zaměstnanců), takže skutečně asi neodpoví.

Od roku 1995 vyrábíme náhradní zdroje vlastní konstrukce, které spolehlivě slouží našim zákazníkům. Naše filozofie je vyrábět kvalitní přístroje, které vydrží pracovat desítky let a v případě poruchy jsou snadno, levně a rychle opravitelné, u naší firmy tuto službu nabízíme zdarma. Proto stačí zakoupit pouze jeden náhradní zdroj, který vám bude dobře sloužit dlouhé zimy. Snažíme se tím šetřit vaši kapsu a vaše topení učinit bezstarostným.

Klasifikace ekonomických činností - CZ-NACE
69200: Účetnické a auditorské činnosti; daňové poradenství
G: Velkoobchod a maloobchod; opravy a údržba motorových vozidel
25720: Výroba zámků a kování
43220: Instalace vody, odpadu, plynu, topení a klimatizace
461: Zprostředkování velkoobchodu a velkoobchod v zastoupení
55: Ubytování
74200: Fotografické činnosti
931: Sportovní činnosti
95120: Opravy komunikačních zařízení
952: Opravy výrobků pro osobní potřebu a převážně pro domácnost

#5 Příspěvek od **Michal22** » 26 lis 2015, 20:54

No právě i kvůli tomu výrobci mám pocit, že se tady tenhle zdroj mihnul. Už tehdy někdo psal, že se s ním tenhle Ptáček vůbec nebavil.
Dost pochybuji, že bych to potkal na nějakém jiném fóru, protože už skoro nikam jinam nechodím.
Ale když jsem zkoušel tady hledat, nemohl jsem to najít :-(

otakarv · #6 Příspěvek od **otakarv** » 26 lis 2015, 22:42

Michal22 já jsem našel téma na tento záložní zdroj které založil loni milin, je to toto téma. Již jsem o tom dnes psal ale asi se vloudil nějaký skřítek a nyní jsem zjistil že se můj příspěvek sem nenahrál.

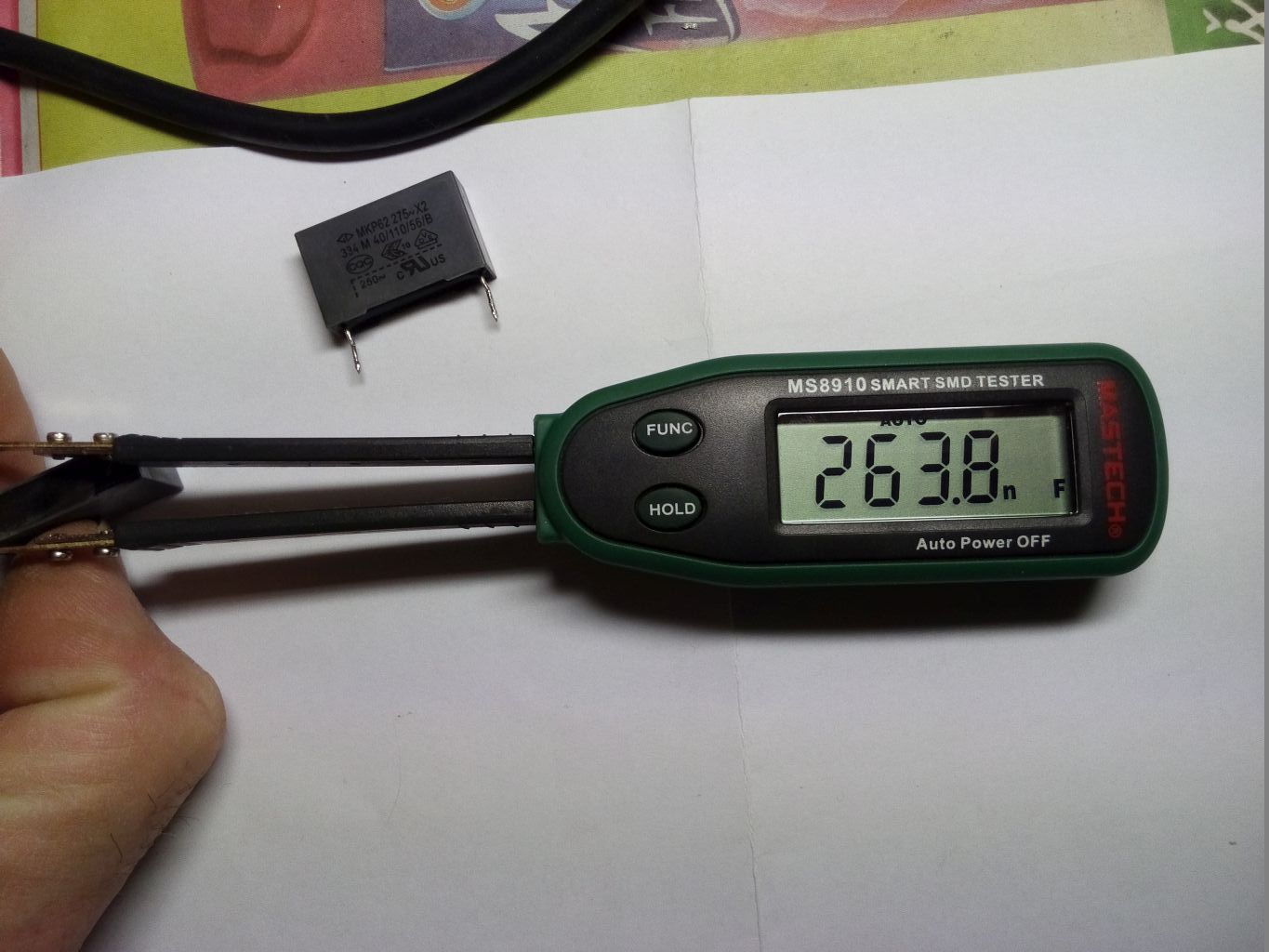

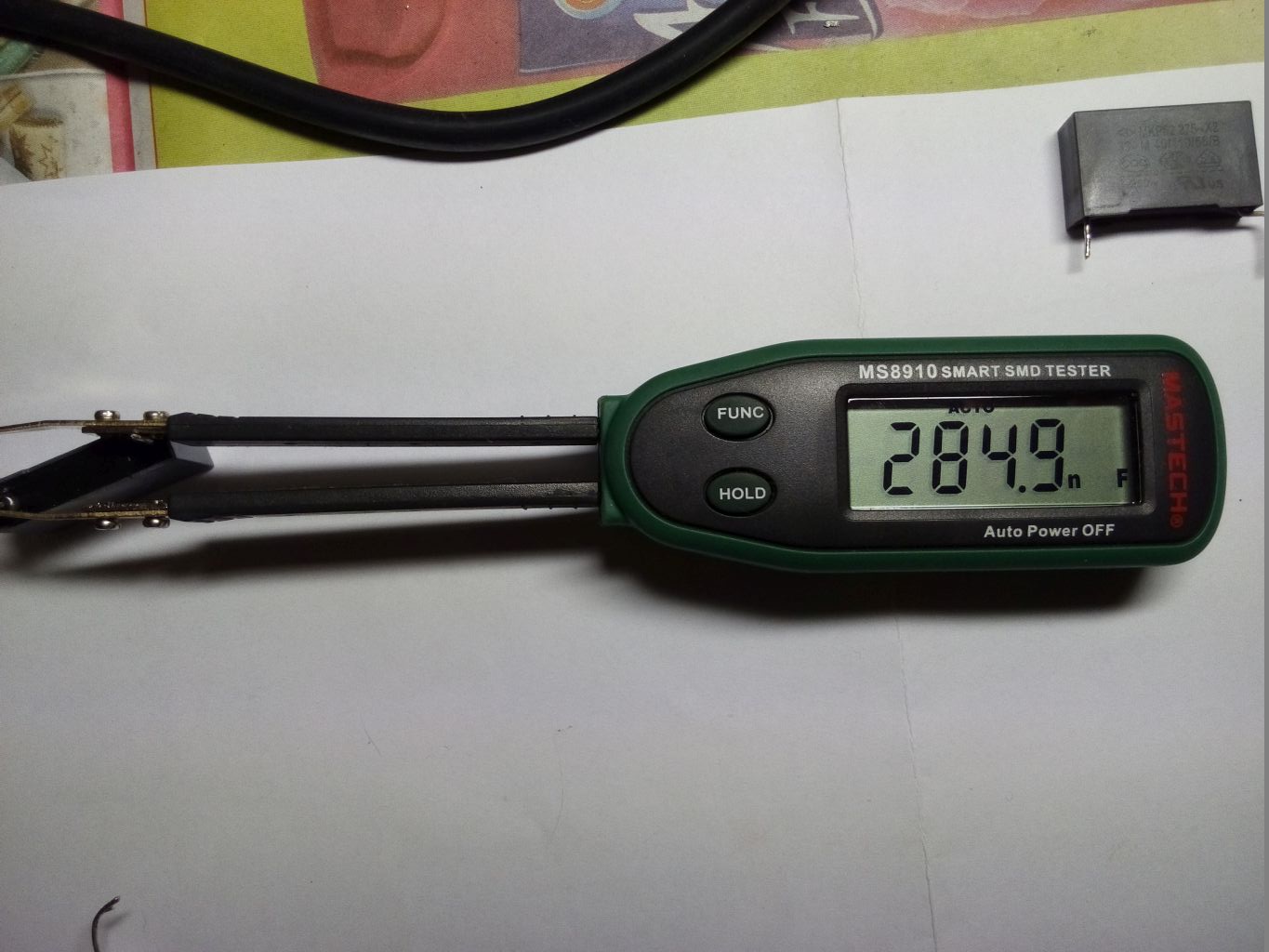

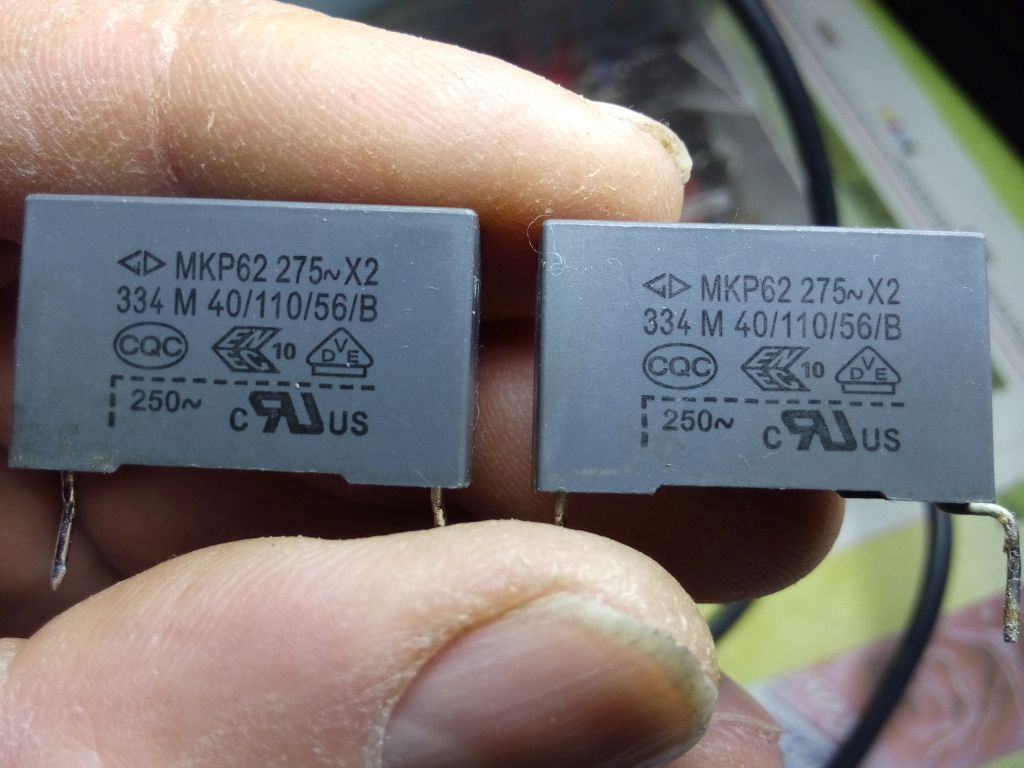

Nedalo mi a vypájel jsem dva kondenzátora, viz příloha. Podle mě by měly mít každý jeden po 330nF ale po změření pro jistotu dvěma přístroji (výsledky se shodovaly naprosto přesně) jsou kapacity podstatně nižší, viz příloha. Asi by je bylo potřeba také vyměnit.

#7 Příspěvek od **Michal22** » 26 lis 2015, 23:44

Nechci sýčkovat, ale pokles kapacity o 20% většinou nezpůsobí nefunkčnost zařízení. Spíš bych čekal problém ještě někde jinde.

Zolda · #8 Příspěvek od **Zolda** » 26 lis 2015, 23:44

V případě, že je připojeno síťové napětí je primár trafa připojen přes ten přerušený odpor a sekundár je usměrněn diodami v IRF a funguje to jako nabíječ. Protože "pojistka" není přerušená tak můj dojem je, že byl špatný akumulátor a snažilo se to trvale nabíjet tak dlouho, až se odpor i fety přehřály a odešly do věčných lovišť.
Pokud to jede jako měnič, tak fety spínají aku do trafa a z primáru se odebírá napětí. V tom případě ten odpor není vůbec připojen.
Až na tu spoustu drátů se to opravuje celkem dobře i utopené při záplavě.

ohryzek36 · #9 Příspěvek od **ohryzek36** » 27 lis 2015, 07:42

Ty CQC svitky mají takovou kapacitu často i jako nové (470nF má 410nF, 680nf má 620nF), takže vypadají OK - muselo to s nima fugovat i předtím.

otakarv · #10 Příspěvek od **otakarv** » 27 lis 2015, 09:17

Díky za Vaše odpovědi a názory, takže v podstatě jsem v tom záložním zdroji našel pouze proražený mosfet IRF3205Z + výkonový rezistor 47Ω/10W.
Ten IRF3205Z jsem našel pouze v TME, mají přímý ekvivalent AUIRF3205Z, dnes tam mají "24 hodín nákupov až o 20% lacnejšie" ale pouze na Slovensku tak toho využiji, také poštovné je pomocí Slovakia UPS Economy v cene 2 EUR pre balík do 30 kg příznivé.

sis2 · #11 Příspěvek od **sis2** » 27 lis 2015, 09:53

Nemáš-neseženeš ze SD starou UPS-ku? - Fety 3205 se používají v měniči ve 12V a 24V UPS-kách - na primární straně bývají 2 nebo 3 dvojice - podle výkonu.

#12 Příspěvek od **rnbw** » 27 lis 2015, 09:56

V tom pripade by bolo lepsie pouzit tu UPS namiesto tohoto kramu.

otakarv · #13 Příspěvek od **otakarv** » 27 lis 2015, 10:07

sis2 píše:Nemáš-neseženeš ze SD starou UPS-ku? - Fety 3205 se používají v měniči ve 12V a 24V UPS-kách - na primární straně bývají 2 nebo 3 dvojice - podle výkonu.

Ačkoliv celkem pravidelně navštěvuji SD tak jsem na žádnou UPS-ku ještě nenatrefil, asi jsem vždy přišel pozdě, tu u nás je dosti velký počet zájemců o elektroniku a ti další vše rozmlátí. V počítačových zdrojích bych je asi nenašel?

sis2 · #14 Příspěvek od **sis2** » 27 lis 2015, 10:16

bohužel, v PC zdrojích ne

dá se nahradit třeba tímhle
je malinko horší, ale vyhovuje

volente · #15 Příspěvek od **volente** » 27 lis 2015, 17:44

IRF 3205 mají v GM na všech pobočkách skladem. 26,- Kč
