Jednoduchý farebný laser VGA video projektor

[PotPalo]

Už dlho uvažujem, že by sa dal teoreticky jednoducho vyrobiť farebný laserový VGA videoprojektor. Len sa mi do toho nechce, a možno je to blbosť. Tak to sem hodím, možno sa bude niekto inšpirovať.

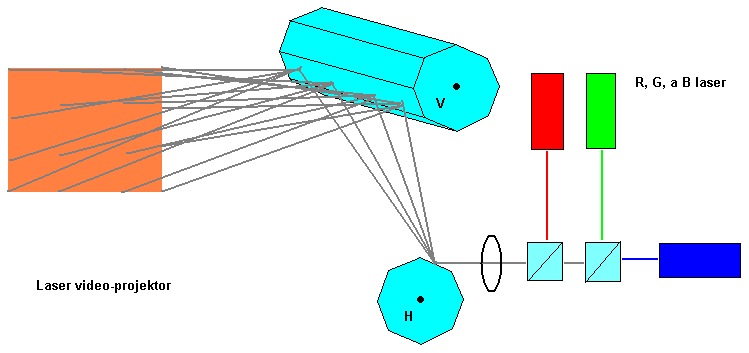

Zdrojom signálu by bol VGA signál (R,G,B,H,V), rozlíšenie napríklad 1024x768@60Hz. Priamo signály R, G, a B by riadili svietivosť jednotlivých laserov. Tie by sa cez zlučovacie zrkadlá zlúčili do jedného RGB paprsku. Optikou by sa dal zaostriť alebo rozostriť, aby obraz nebol ako bodky.

Horizontálne vychyľovanie by zabezpečilo rotačné X-hranné zrkadlo (ako v laserových tlačiarňach), ktoré by sa otáčalo podľa signálu H, rýchlosť otáčania (768*60)/X otáčok za sekundu (frekvencia H/X).

Vertikálne vychyľovanie by zabezpečilo rotačné 8-hranné zrkadlo-valec, ktoré by sa otáčalo podľa signálu V, rýchlosť otáčania (60*60)/8, teda 450 otáčok za minútu (frekvencia V/8 ).

[serviceman]

A jak se dělá dosud? Mimochodem, jednodušeji by to šlo rozmítat holografickým kotoučkem. Jeho výroba je levná a dobře zvládnutá.

[rnbw]

Obdoba CRT? Lenze stena/platno nema dosvit, na rozdiel od luminoforu.

[xsc]

Spočítejte si otáčky H válce a zjistíte, že to doma asi neubastlíte.

[ZdenekHQ]

Mimochodem, jednodušeji by to šlo rozmítat holografickým kotoučkem. Jeho výroba je levná a dobře zvládnutá.

To mě zajímá - je k tomu nějakej manuál ?

[PotPalo]

Spočítejte si otáčky H válce a zjistíte, že to doma asi neubastlíte.

Spočítal som, pri 8-hrane je to 345600 otáčok za minútu. Preto píšem X-hran, čím viac hrán to bude mať, tým nižšie otáčky, s 8-hranom to vyrobiť nepôjde.

Tušil šom že celé je to hlúposť, keby to bolo také jednoduché, už dávno by to Číňania vyrábali za pár šupov.

[Hill]

To chce trochu znát historii, například v NTM mají Okolicsanyiho zrcadlový šroub, který na jednu otáčku kreslí všechny řádky. Když se ti povede taky takový, aby měl 576 zrcadlových plošek a 49 tmavých, složených do dvouchodého závitu, aby se střídavě odrážely licé a pak sudé řádky, můžeš se pokusit o SD rozlišení v dosud užívané analogové TV normě. Šroub by pak musel mít 1500 ot/min, jako buben ve videu.
Rozklad obrazu dvěma bubny předváděl v roce 1907 (a s několika návrhy na vylepšení patentoval v roce 1911) profesor Petrohradské univerzity Boris Rosing, ale jako zobrazovač sloužila Braunova trubice, hele. Souběžně tvořil Denes von Mihály v Budapešti svůj Telehor ještě s Nipkowovým kotoučem, který přihlásil až roku 1928... Ale šlo o padesátiřádkové až stořádkové zobrazení při snímkové frekvenci 5 Hz.
Nebo co třeba projekční televizor se zrcadlovým kolem podle Dr. Karoluse od Telefunkenů (vyvinutý na univerzitě v Lipsku v roce 1924) - zrcátek na Weilerově kole bylo 96 a každé z nich bylo o něco víc odkloněné od osy. Kerrův článek moduloval jas a svítila skrz to obloukovka napájená proudem asi 30A.
A pak se objevil jistý Jenkins, který si hrál s vychylováním prizmatickým výbrusem ve skleněných kotoučích, John Logie Baird s Nipkowovými kotouči a "optickou pákou", vlastně čočkovým věncem...
Zjednodušeně - je to úžasná a krásná historie dlážděná nadšením vynálezců a i na dnešní dobu obtížně dosažitelnou mechanickou přesností.

Takže Weilerovo kolo nebo zrcadlový šnek (či šroub) od TeKaDe by to mechanicky zvládly, ale jejich přesnost pro alespoň SD rozlišení by musela být mimořádná.
Proto se řeší DLProjektory nakláněním odrazných plošek na krystalové úrovni v jednom čipu (a rotačními RGB filtry, čili barvy se skládají "stejné místo/různý čas"), nebo se třemi čipy, pak se barvy skládají v reálném čase ("stejné místo/stejný čas").
Technologie "těsně různé místo/stejný čas", kdy trojice RGB filtrů nebo luminoforů jsou těsně vedle sebe, se používá u LCD projektorů a vlastně všech CRT, plazmových, LCD i OLED displejů.

[xsc]

Spočítal som, pri 8-hrane je to 345600 otáčok za minútu. Preto píšem X-hran, čím viac hrán to bude mať, tým nižšie otáčky, s 8-hranom to vyrobiť nepôjde.

Čím víc hran to bude mít, tím menší výchylka.

[monterjirka]

V začátcích televize se používal i Nipkowův kotouč.
Pro větší rozlišení asi nerealizovatelné...

[Hill]

Nipkowův kotouč a jeho Bairdovu odvozeninu "optical lever" jsem jen zmínil spíše pro dokreslení. Jednak jde o notoricky známou a velkou kapitolu historie televize, jednak už pro 180 řádků vychází veliké monstrum na mezi technologických možností, jednak řádky nejsou přímé, ale do oblouku. Takže pro dnešní potřeby projektoru nepoužitelný.

[Habesan]

Len sa mi do toho nechce

To je možná ten nejsprávnější přístup.

A číňané už vyrábějí projektory za pár šupů. V tomhle případě je 10000Kč pár šupů, a na našem trhu jsou asi dvě desítky typů.

[PotPalo]

Spočítal som, pri 8-hrane je to 345600 otáčok za minútu. Preto píšem X-hran, čím viac hrán to bude mať, tým nižšie otáčky, s 8-hranom to vyrobiť nepôjde.

Čím víc hran to bude mít, tím menší výchylka.

To sa dá kompenzovať pridaní vypuklého zrkadla.

Ako pozerám, v podstate to už niekto vymyslel predomnou. No čo, to som nevedel, len ma to tak napadlo ako by sa to asi jednoducho [ne]dalo vyrobiť. Preto som to zaradil sem.

[xsc]

Jistě, kompenzovat to můžete, ale vzrostou tím nároky na přesnost toho mnohohranu a rozlišení stejně klesne - ani laser nemá nekonečně úzký svazek.

[IO]

Myslím, že vážným problémem bude potřebný výkon laseru. Když srovnám výkon běžného laserového ukazovátka (obvykle max. desítky mW) s potřebným výkonem projektoru, který obrazem pokryje stejnou plochu, tak je zřejmé, že je nedostatečný. Bylo by potřeba mít lasery s výkonem aspoň desítek W. Sehnat takový kontinuální laserový zdroj a ještě v základních vlnových délkách (RGB) nebude jednoduché ani levné a ten laser bude i dost nebezpečný. Jinak bude nutno se omezit na obraz o rozměrech několika cm.
Přenést potřebný výkon jako úzký laserový svazek přes optiku, nebude taky jednoduché, budou vznikat ztráty (několik % na každé ploše), které mohou zrcadla a další optické prvky lokálně silně zahřívat - poškodit nebo opotřebovat, protože to jsou tepelně špatně vodivé materiály.
Asi i z těchto důvodů, zatím dostupné laserové projektory vytvářejí pouze čárové obrazy, kreslené animace apod.

[xsc]

Zjevně to tak vážný problém nebyl, firmě Mitsubishi to fungovalo:
http://www.tvfreak.cz/nova-rada-laserovych-tv-mitsubishi/4515
