LCD Controller

Zpráva

tenit · #1 Příspěvek od **tenit** » 05 led 2016, 14:53

Dobrý den,

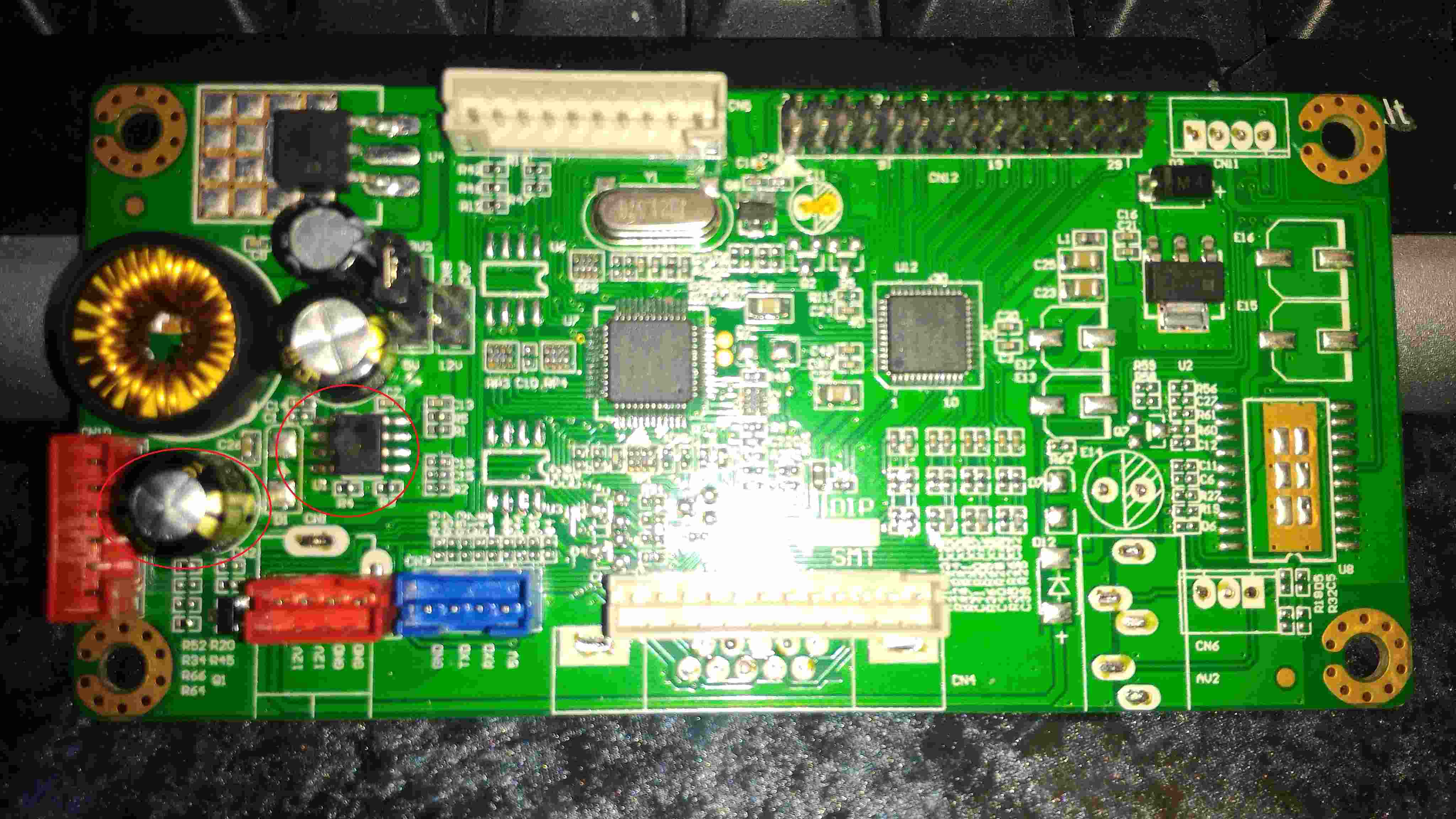

koupil jsem si LCD Controller z aliexpressu http://1url.cz/ey2N bohužel jsem přehlédl, že mají napájecí kablíky přehozené. Z LCD Controlleru se zakouřilo...po prohození šel controller s displayem cca 24 hodin...poté zhasnul a mrtvo(i ovládací panel nesvítí). Na desce je nafouknutý kondenzátor(vyměním jako první) a ohořelý IO U1, bohužel nejde přečíst u jaký typ jde. Nevěděl by někdo o jaký jde typ?

děkuji

arambula · #2 Příspěvek od **arambula** » 05 led 2016, 15:42

Bude to nějaký spínaný zdroj, asi. Co je na pozici U4?

EL34 · #3 Příspěvek od **EL34** » 05 led 2016, 20:15

Šel bych na to tak, že bych se slušně zeptal prodejce nebo někoho kdo to má, aby ti to přečetl z funkčního kusu.

Habesan · #4 Příspěvek od **Habesan** » 05 led 2016, 21:51

Jestli je to to, co jsem z popisu pochopil, že to je, tak ještě před pár lety někdo tvrdil, že to nejde udělat.
(Myslím, že jsem odpověděl, že kdyby si to mysleli výrobci LCD monitorů, tak nevyrábějí.)
Takže děkuji za odkaz.

arambula · #5 Příspěvek od **arambula** » 05 led 2016, 21:58

Habesan: Je to v podstatě elektronika LCD monitoru. Umožňuje to převést signály z D-SUB konektoru na LVDS.

tenit · #6 Příspěvek od **tenit** » 06 led 2016, 01:19

arambula píše:Bude to nějaký spínaný zdroj, asi. Co je na pozici U4?

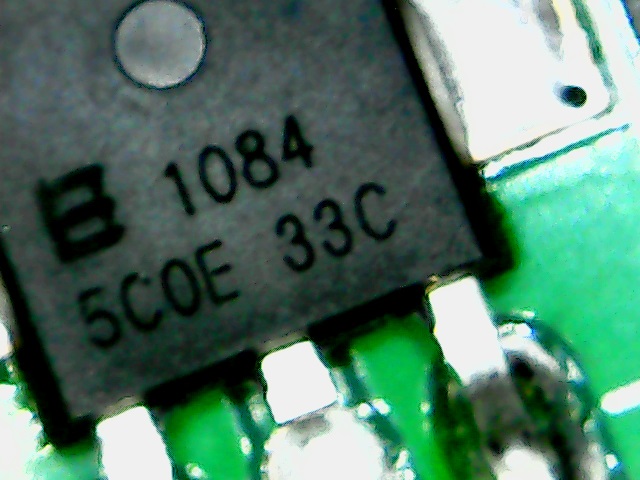

na U4 je napsáno 1084 (takže asi stabilizátor)

prodejce zkusím, ale nevidím to moc...

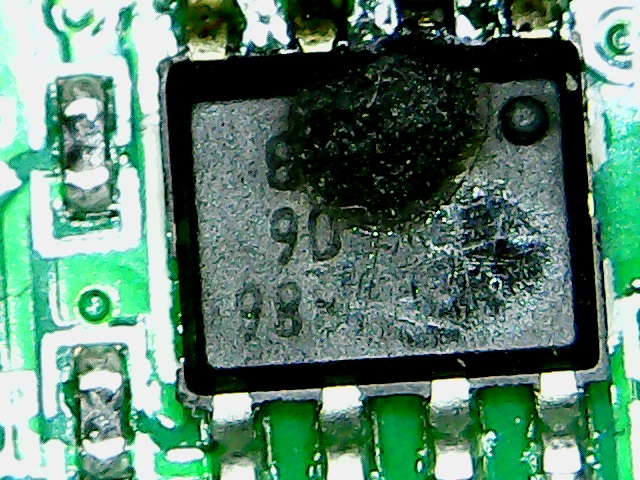

ještě jsem to hodil pod mikroskop a dají se vyčíst některá čísla

Peterseal · #7 Příspěvek od **Peterseal** » 06 led 2016, 11:07

1084 nie je stabilizator napatia, ale sucast toho menica. Je to podla mna driver+vykonova cast.
Maju ho tu: http://kdjsemi.en.alibaba.com/product/1 ... _33PE.html

termit256 · #8 Příspěvek od **termit256** » 06 led 2016, 11:42

1084 bych videl jako LDO stabilizator typu LM1084, na jake napeti tezko rict. Zkusil bych vypajet ten poskozeny IO a pripojit na vstup 1084 5V. Typicky dava spinany zdroj 5V, a LDO 3,3V, ale muze to byt i jinak. Stahni datashety k obvodum na desce a propiskni kam vede napajeci pin prislusneho IO, jestli na vstup nebo vystup toho LDO. Tak zjistis jake napeti tam ma byt. Pak jen nahrad cely spinany zdroj necim jinym.

Mi se stalo neco podobneho nedavno u invertoru k monitoru, zachranil mne castecne proudovy omezovac ve zdroji a z jednoho konce nezapajeny odpor 0.1R v napajeci vetvi na desce. Soudruzi dali ponekud netypicky cerny kabel jako Vcc a cerveny GND. Ja to bez premysleni zapojil opacne :-)
