Spínač obvodu podle teploty

Zpráva

romanzbrna · #1 Příspěvek od **romanzbrna** » 07 led 2016, 12:32

Zdravím,
udělal jsem si spínač dle teploty podle prvního návodu na stránce: http://pandatron.cz/?538&teplotni_regul ... u_3x_jinak ale místo spínání mám obvod pořád sepnutej, nehledě na teplotu na termistoru a nebo otočení trimru. Nevím si rady, kde bych udělal chybu. Součástky jsem použil stejné, jaké jsou v návodu. Zkrat jsem taky vyloučil, proškrábl jsem cesty a proměřoval. Jen mám plošák trochu jinak navrhnutej a včetně usměrňovače. Mám tam teplotně nespínaný výstup - jen usměrněný. Pak teplotně spínaný výstup na plné napětí a teplotně spínaný výstup pro LED (tam před ním ještě není osazen odpor)
detailní foto https://drive.google.com/folderview?id= ... sp=sharing
Děkuji za rady

jogi24 · #2 Příspěvek od **jogi24** » 07 led 2016, 12:45

Tak zacni s meranim. Meraj pin 3 proti kostre, a otacaj trimrom. Na pine 3 sa musi menit napetie od 0 do UCC.
Takisto na pine 2, ale ohriatim termistora sa musi napetie zvysovat, nie znizovat.
Ak je to vsetko OK Tak meraj na pin 6 ake napetie tam je. V podstate sa musi menit z log 0 na log 1.
Ak sa nemeni,je vadny IO ak sa meni ale tranzistor je stale zopnuty,skontroluj samotny tranzistor,pripadne zaves este na bazu tranzistora odpor cca 100K voci zemi.

romanzbrna · #3 Příspěvek od **romanzbrna** » 07 led 2016, 13:17

Napájím 9VDC.
Pin 2 reaguje na teplotu termistoru, ale jde s napětím dolu při zahřátí. Při pokojové teplotě naměřím 4,5V. Po zahřátí v dlani 3,5V. Při pokojové teplotě má termistor 9,5K, po zahřátí v dlani 6,2k
Pin 3 má 1,71V, sem tam to problikne při otáčení trimru na 8,5V. V některých polohách trimru napětí skáče o volty nahoru a dolu, aniž bych s něčím hejbal. Na 6ce je pořád 8V.
Takže asi vadnej trimr? Ale co to snižující se napětí při zahřátí? Oni v návodu mají, že se napětí snižuje při zahřátí... jak mně.
PS: mohl se ten trimr zničit při pájení?

#4 Příspěvek od **Michal22** » 07 led 2016, 14:03

Jo, tyhle malý plastový trimry jdou zničit, hlavně když jim ohýbáš vývody až u "těla".
Zkus jej vyměnit.
Termistor máš jaký- kupovals nový nebo z něčeho vytažený?
Jestli je kupovaný nový, tak hoď link na ten konkrétní.

monterjirka · #5 Příspěvek od **monterjirka** » 07 led 2016, 14:05

Podle popisu to vypadá, že by mohl být problém s trimrem. Některá provedení jsou citlivá na větší ohřátí, takže poškození ohřátím se vyloučit nedá, naopak je to možné.

romanzbrna · #6 Příspěvek od **romanzbrna** » 07 led 2016, 14:06

Termistor je novej - http://www.gme.cz/termistor-ntc-b57164k0103k-p118-010
Trimr zkusím vyměnit

procesor · #9 Příspěvek od **procesor** » 07 led 2016, 15:08

A chcelo by to prirobiť akú-takú hysteréziu. inak to bude v okolí rozhodujúcej úrovne kmitať ako besné. Na tej spomenutej stránke je také zapojenie nižšie ((3) Hysterezní regulátor).

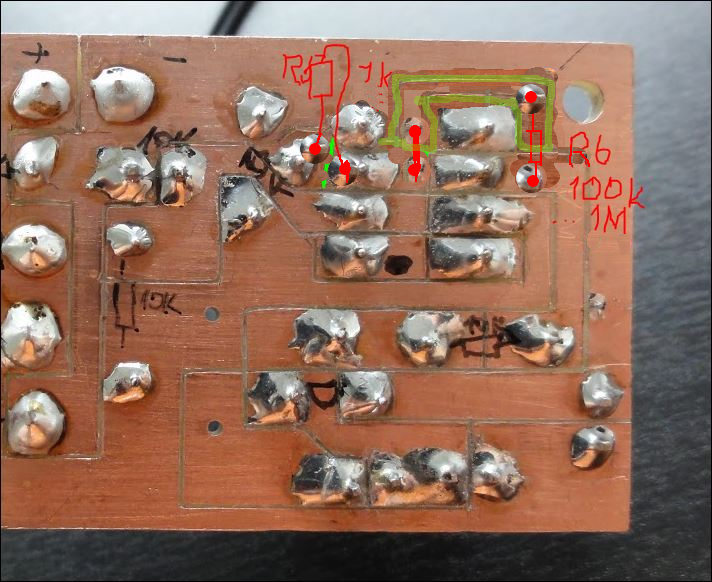

Bude stačiť zapojiť odpor R6 s hodnotou nad 100kΩ (10k je moc tvrdá hysterézia). R5 tam ani nemusí byť, prípadne len 100Ω...1kΩ

romanzbrna · #10 Příspěvek od **romanzbrna** » 07 led 2016, 16:43

Vyměnil jsem trimr a tranzistor. Regulace odporu už funguje, 6 pin to spíná a rozepíná. Ale tranzistor dělá furt to stejný. Když je na pin 6 0V, tak tranzistor zůstává pořád stejně B 8,20V, C+E má 9V. Nebo mám špatně polaritu? Podle mě bych to měl mít správně.
K té hysterezii. Když tam dám těch 100k, tak už nebude fungovat přece vypínání obvodu.

#11 Příspěvek od **Michal22** » 07 led 2016, 19:38

Jak může být na E těch +9V, když jej máš mít připojený na GND???

romanzbrna · #12 Příspěvek od **romanzbrna** » 07 led 2016, 20:03

jo sry, sem to omylem měřil vůči +ku. Měřil jsem totiž vůči +ku B, tak tam je vždycky napětí 8,20V. Za odporem je napětí malý, pokud je vyplý IO.

cafenet · #13 Příspěvek od **cafenet** » 07 led 2016, 20:15

na bázi trandu musí bejt méne než 0,6v jinak bude sepnutej

romanzbrna · #14 Příspěvek od **romanzbrna** » 07 led 2016, 21:01

vůči zemi na B mám 0,68V ať otočím s trimrem kamkoliv a na plusko 8,2V

cafenet · #15 Příspěvek od **cafenet** » 07 led 2016, 21:11

tak dej 2 diody nebo nízkopříkonovou ledku
