Úprava zdroje TESLA EA1605 HC (odděleno, přesunuto)

Zpráva

radioelectrum · #1 Příspěvek od **radioelectrum** » 19 led 2016, 12:36

v časopise Elektroinzert bylo několik popisů jak tento zdroj předělat na regulovaný. Abych to našel bych musel ale přeskládat 100 banánových beden s materiálem než bych je našel.

serviceman · #2 Příspěvek od **serviceman** » 19 led 2016, 12:42

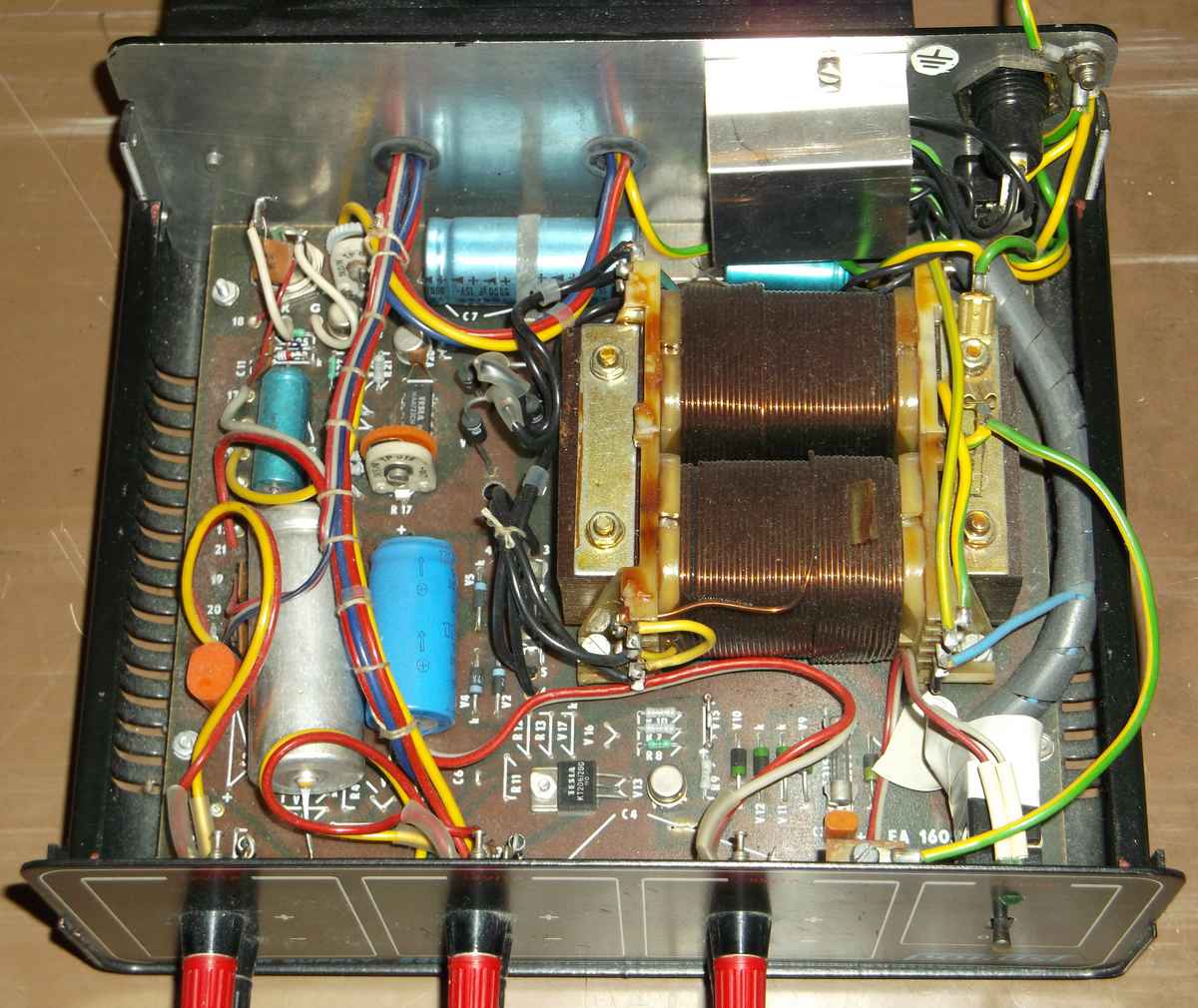

TESLA EA1605

ZVUK2000 · #3 Příspěvek od **ZVUK2000** » 19 led 2016, 12:45

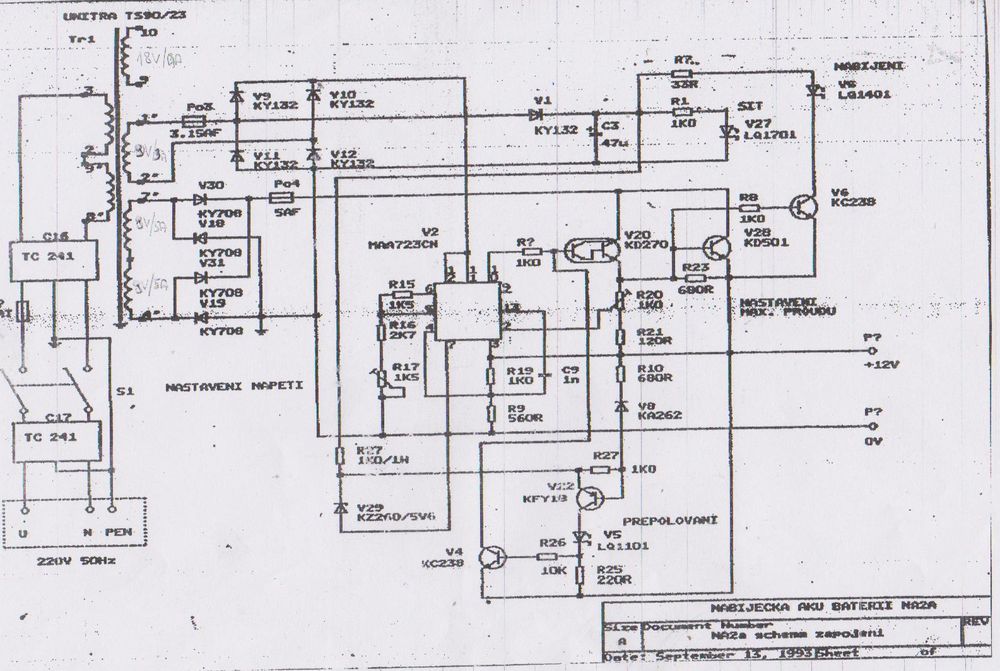

Těch zdrojů muselo být v 90tých letech mraky. Dokonce se to prodávalo jako upravená nabíječka fa SAPRO Třinec "NA2A"

puclig · #4 Příspěvek od **puclig** » 20 led 2016, 20:30

Pěkné využití .Mám jen ty napájecí na PC nabíječky nemám bohužel.

doktor365 · #5 Příspěvek od **doktor365** » 20 led 2016, 20:32

Mám ty plány někde na využití,vyšlo to v amáru.Dělal jsem z toho regulovatelný.Mohu naskenovat.

doktor365 · #6 Příspěvek od **doktor365** » 20 led 2016, 22:50

Schémata jsem našel,jak bude chvilka tak to sem vložím.Není to z amára jak jsem psal.Ale mám je.

ZVUK2000 · #7 Příspěvek od **ZVUK2000** » 21 led 2016, 20:54

Také už jsem dneska poslal peníze za 2ks. Co nevidět to bude 20let co jsem si tento zdroj upravil

serv686 · #8 Příspěvek od **serv686** » 23 led 2016, 20:17

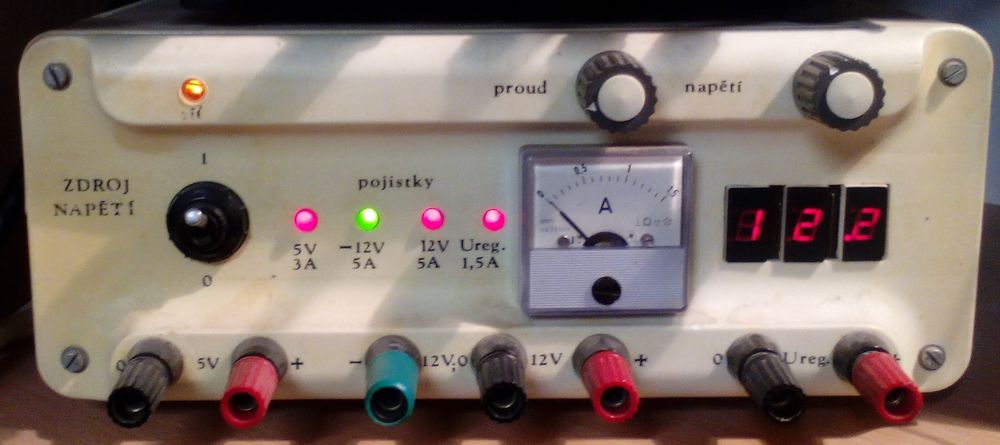

ZVUK2000: pěkná přestavba, jen ty parametry jsou nějaké divné (pokud nezůstalo původní trafo) jsou to parametry zdroje, nebo jen hodnoty pojistek pod LEDkama?

5V / 3A = 15VA; 2x 12V /5A = 120VA; + 1,5A regulovaný zdroj do 20V? = 30VA to je celkem nějakých 165VA

Co jsem tak koukal, tak to trafo má 4 sekundární vinutí:
2x 9V drát průměr ~1.2mm = 2.8A = 25,2VA - zapojen dvoucestný usměrňovač
1x 18V drát průměr ~0.9mm = 1.6A = 28,8VA
1x 9V drát průměr ~0.9mm = 1.6A = 14,4VA v přístroji nezapojeno

Na štítku je napsáno 55VA což tak odpovídá zapojení 25,2VA + 28,8VA

Edit:
parametry trafa TS 90/23 z webu:

8,1V /3,0A
8,1V /3,0A
8,5V /1,0A
16,5V /1,0A

zdroj: http://www.indel.pl/e_ts_60_120.htm

fredis · #9 Příspěvek od **fredis** » 23 led 2016, 20:34

Ty hodnoty U a I u toho trafa jsou nečitelné. Nemá někdo přesné údaje k tomu trafu? Třeba pan Doktor :wink:

.

ZVUK2000 · #10 Příspěvek od **ZVUK2000** » 23 led 2016, 22:08

serv686 píše:ZVUK2000: pěkná přestavba, jen ty parametry jsou nějaké divné (pokud nezůstalo původní trafo) jsou to parametry zdroje, nebo jen hodnoty pojistek pod LEDkama?

Je to už 20 let co jsem viděl vnitřek toho zdroje. A dodnes funguje. Takže jsem do něho nemusel lést. Ano ledka indikuje propálenou pojistku. VA neplést s W třeba proto že filtrované usměrněné napětí je 1,41x větší než AC

#11 Příspěvek od **Killroy** » 23 led 2016, 22:12

S vaším dovolením jsem tu debatu o jeho úpravě oddělil od prodeje a šoupnul samostatně sem.

.

ZVUK2000 · #12 Příspěvek od **ZVUK2000** » 23 led 2016, 22:32

Dobrý nápad. Dokonce jsem to chtěl navrhnout a vyzvat kupující ať se tady pochlubí co vytvořili.

serv686 · #13 Příspěvek od **serv686** » 23 led 2016, 23:25

Trafo je prostě 90VA a při účinnosti ~80% to vychází na parametry z pl webu. 8,1V /3,0A; 8,1V /3,0A; 8,5V /1,0A; 16,5V /1,0A

Byl jsem prostě zmaten z těch cifer u LED, indikovat přepálenou pojistku jsem ještě tedy neviděl :-)

danhard · #14 Příspěvek od **danhard** » 30 led 2016, 21:09

ZVUK2000 píše:Také už jsem dneska poslal peníze za 2ks. Co nevidět to bude 20let co jsem si tento zdroj upravil

Krásné výsledky

Mohl by jsi to popsat ?

valasek · #15 Příspěvek od **valasek** » 30 led 2016, 23:48

Těch zdrojů muselo být v 90tých letech mraky.

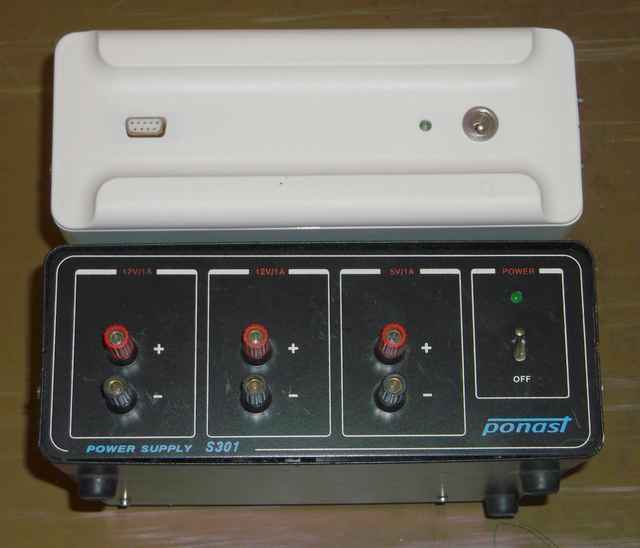

To asi ano, zde je další variace na téma TESLA EA1605 HC (má dva odrušovací členy, což je zřejmě poznávacím znamením):

Rok 1994, firma PONAST s.r.o. Valašské Meziříčí
Parametry:12V/1A, 12V/1A, 5V/1A

Použití sekundárních vinutí: a) 1-2 b) 4-5 c) 7-10 a spojeno 6+9
Diody V18 V19 nahrazeny můstkem z 1N5408, osazeny diody V2 V3 V4 V5 1N4002 a pojistka 2A, osazeny kondenzátory ... a hlavně propoj 17-18. Dvě přepěťovky s tyristory ponechány, třetí neosazena.
Na chladiči 2 x TESLA MA7812, 1 x KD 501.
Nastříkáno elegantní černou barvou, nový čelní pavel s přístrojovými svorkami.
Všechny tři části zdroje jsou galvanicky odděleny, takže je možné jejich sériové propojování - např. s výsledkem -12V - 0V - 12 V atd.

Ještě ho mám schovaný... ;-)
