Pulzní zdroj k zesilovači

[pterodaktyl]

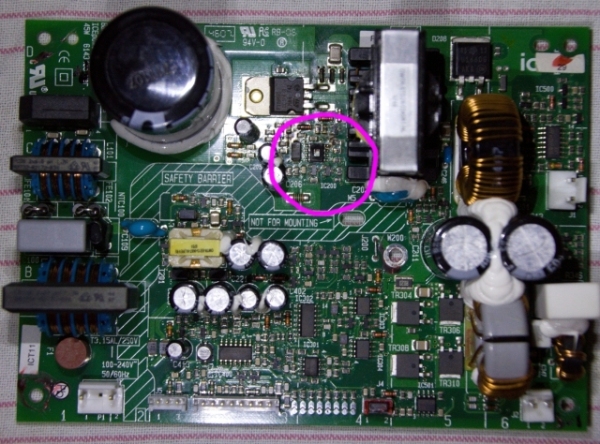

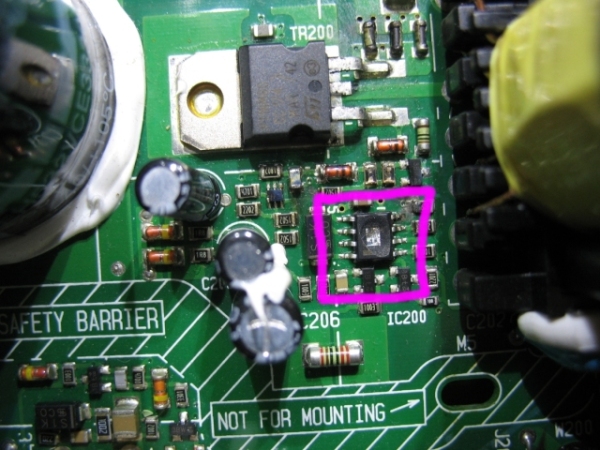

Ahoj. Potřeboval bych poradit. Koupil jsem zesilovač kde je na jedné desce s koncem i napájecí pulzní zdroj. Bohužel je vypálený IO. Pracně jsem zjistil typ a teď bych to potřeboval nějak rozjet. Okolí je taky vypálené tak nás s kolegou napadlo vyrobit nový. Na opravu si netroufneme a také nevíme hodnoty toho co je včudu. Podle kondů za trafem by tam mělo být zhruba 35V Kondy jsou na 40V. Neporadí mi někdo? Ten IO je NCP1203D6. Foto zdroje přikládám. Bohužel jsem nikde nesehnal schéma je to modul ICEPOWER 200ASC pokud by někdo věděl nebo měl. Moc dík za jakýkoli poznatek. Nebo kdyby si někdo troufnul na opravu byl bych rád. Jirka

[Zaky]

Na opravu si netroufáš, ale postavit jiný zvládneš? Najdi si datasheet od řídícího IO, nakresli podle desky schéma poškozené části, datasheet by měl pomoci s hodnotami nečitelných odporů, případně je můžeš zkusit změřit pomocí špendlíků. A uvědom si, že zdroj mohl shořet až jako následek dalšího problému v zesilovači, tím bych začal, ověřit, že zesilovač hraje, takže zanapájet z adekvátního zdroje s proudovým omezením. Pokud se na to necítíš, dej to do servisu někde v okolí. Kde to je nevíme, nemáš to v profilu vyplněné, takže tady ti asi nikdo pomoc nenabídne. A velký pozor, primární strana je spojená se sítí, je to nebezpečné!

[pterodaktyl]

No možná jsem to popsal nejasně. Postavil by to kamarád opravář. Datasheet je bez hodnot a autorizovaný servis na zesilovače David Eden mi na dotaz ani neodpověděl. Je jasný že prvně zkusíme jestli ten konec jede, to je to nejjednoduší ale spíš mi šlo o to jestli to už někdo neřešil a neví jak to je zapojený. Protože pokud by jel konec tak je vždycky řešení trafo. Jen se tam nevejde. A jsem z Poličky. A i když piši zmateně tak o nebzpečí síťového nepětí vím. Deně se setkávám i z VN. Chytám se všeho než vypláznu 4000,- za nový modul nebo to hodím do šrotu. Tak asi tak a pokud mi tady něco schází tak se omlouvám.

[Sendyx]

Kup nový modul, ani výrobce jej totiž obvykle neservisuje. Ušetříš si mnoho problémů. Schéma BO modulu získáš leda tak, že si ho vykreslíš, a záhy zjistíš, že je tam kupa neidentifikovatelných dílů, ev. identifikovatelných, ale v kusovce nesehnatelných.

[Zaky]

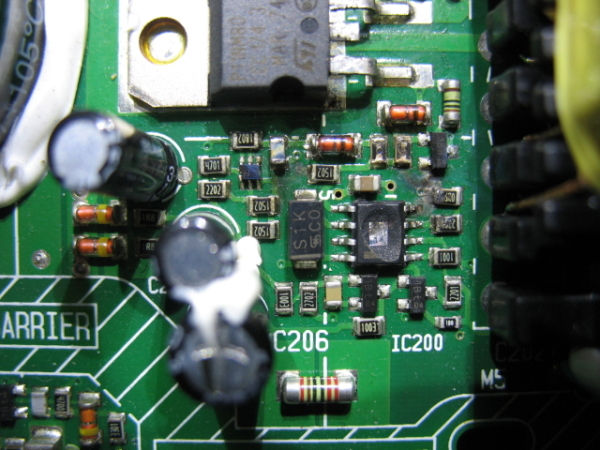

Výrobce chce v první řadě bez opruzu s opravami prodat nové díly, víc na tom vydělá. Podle mě je toto v pohodě opravitelné, pokud tedy zdroj odešel následkem snížené kapacity nějakého z těch třech elektrolytů a ne zkratem v zesilovači (což by mimochodem měl dobře navržený zdroj vydržet). Vizuálně K.O. jsou pouze dva odpory, které pravděpodobně souvidejí s buzením gate, vše ostatní vypadá čitelné. Pokud je správně identifikovaný IO, tak jako jediný možný problém vidím tu šestinohou malou potvoru vlevo od řídícího IO, pokud bude K.O. taky, identifikace může být až neřešitelná.

[pterodaktyl]

Hmm no právě. Sem si neběhnul. Ale za pokus to stálo.

[Zaky]

Tady máš něco studijního materiálu, co se hodnot součástek týká: https://www.google.cz/search?q=NCP1203D ... 80&bih=706

[PeteBurns]

Na spinanom zdroji je tak ci tak vzdy najdolezitejsi iba trafak, ten tam je a urcite bude OK, nebol by to zase taky velky problem urobit si svoj plosak a pouzit dostupny riadiaci IO s rovnakou topologiou a vyuzit prakticky vsetky potrebne suciastky, ktore tam uz su, vyslo by to na par eur a do buducnosti hlavne lahko opravitelne

[Sendyx]

Takže oni v tom Bang Olufsenu jsou vlastně blbci, když to dělají tak složitě. Nechápu, proč dost velcí výrobci PA, jako jsou db technologies, RCF, HK Audio, DB Audio a kupa dalších ty moduly kupuje a nelepí si vlastní elektroniku...

[procesor]

ICPOWER 200ASC datasheet zdroj robí 47V.

[PeteBurns]

Sendyxi, to je bezna prax u kvanta vyrobcov, je jednoduchsie pouzit dostupne moduly, ktore pre nich nie su dolezite, v tomto pripade mu ale ide o opravu zloziteho nefunkcneho momentalne bezcenneho haraburdia, ku ktoremu nie su ziadne informacie, schemy, pouzite suciastky, nikto nie je ochotny to opravit - vies o rozumnejsom rieseni, ako cely zdroj vykuchat a postavit si z tych suciastok prakticky zadarmo svoj vlastny, fungujuci na tom istom principe, ale ovela praktickejsi?
Este som zabudol dodat, ze specialne ohladom audio vyrobkov nema vacsi zmysel sa ku nim nejako detailnejsie vyjadrovat, oni dokazu obycajny kvalitnejsi spinany zdroj s malym zvlnenim opisat takymi superlativami, ze kazdy ho radsej kupi vcelku ako modul a pouzije vo svojom zosiku, ved zakaznik to s radostou zaplati A beda, ak to nebude mat 99.9999% bezkyslikovu med a samozrejme pozlatene 25 karatovym zlatom a kapacitory

[Sendyx]

Praktické řešení je to udělat tak, jako by to servisoval výrobce - vyhodit chcíplý modul a dát nový. Čas strávený lepením něčeho nějak, ve výsledku paskvil bez jakýchkoliv záruk spolehlivosti, bezpečnosti, EMC... kolik má servisák na Slovensku hodinovou mzdu, 2 eura?

[PeteBurns]

Zabudas, ze sme na bastliarni, pricom sam vidis, ze ak by mal zaplatit 4000,- za blby zdroj 47V, tak to radsej vyhodi do kosa - ak ma cas a chut, je prenho urcite lepsie riesenie vyrobit si vlastny zdroj prakticky zadarmo, moc pokazit tam nema co a na vlastnu hodinovu sadzbu hladiet nemusi, ked to ma ako zabavku, navyse s uzitocnym vysledkom Ked napriklad zratam, kolko casu a penazi ma stal vyvoj a stavba niekolkych vlastnych vykonovych menicov, tak za tu cenu som ich mohol mat viac uplne novych kupovanych, ale nelutujem to, clovek je rad, ze ma zabavku, nieco sa nauci a este je z toho aj prakticky uzitok
Okrem toho nie je dovod hadzat uz dopredu flintu do zita, ak sa inspiruje tym modulom, co sa tyka rozmiestnenia suciastok, navrhu spojov, pouzije existujuce suciastky, tak ja osobne by som sa vobec nebal toho, ze vysledok bude nejaky nespolahlivy paskvil

[Sendyx]

Však co brání majiteli otestovat konec (asi bude synchronizovaný se zdrojem) a vykreslit schéma zdroje? Pak si může pohrát, třeba vymění pár dílů a bude to 14 minut nebo 14 let fungovat .

[PeteBurns]

Nedostatok info je obrovska nevyhoda, zvlast v takto zlozitom zdroji, ak su tam naozaj neoznacene integrace a nevie nic blizsie pozistovat, tak je naozaj jednoduchsie postavit svoj zdroj, nez sa pokusat spojazdnit takuto strojovnu Kazdopadne je to vela roboty, s tym musi pocitat, ja osobne by som sa urcite pokusil ten modul opravit, ale ani to nebude malo roboty a navyse treba mat dobre znalosti takychto zapojeni, inak smola
