Podsvieteny sach

Problémy s návrhem, konstrukcí, zapojením, realizací elektronických zařízení

Moderátor: Moderátoři

Zpráva
Autor
Uživatelský avatar
Kirhof
Příspěvky: 5
Registrován: 14 úno 2016, 00:00

Podsvieteny sach

#1 Příspěvek od Kirhof »

Zdravím, vopred sa ospravedlňujem za pravopis a iné chyby čo tu spôsobím. Chcel by som vyrobiť šach z podsvietenými figúrkami. Problém je že to nechcem formou rôznych konektorov a podobných riešení kde je celá šachovnica rozvrtaná... Napadlo ma jediné riešenie "bezdrotový prenos energie".

Na začiatok zopár údajov:
šachovnica má 64 políčok
osadených môže byť 1-32 figúrok (16 jednej farby, 16 druhej farby)
priemer podstavy figúrky je 21mm
šachovnica je 5mm hrubé sklo

Tu som načrtol svoj nápad ako by to mohlo fungovať a zároven prichádzame k jadru problému.
Obrázek
Ľavá (hnedá časť je sachovnica) Takže napájanie máme 230VAC +/- bežné tolerancie Trafo TR1 bude robiť bezpečné napätie (povedzme 12VAC ale ak spočíta niekto že je potrebné ine nebudem sa hádať) Odpor R1 je na doladenie potrebného napätia (doriešim kludne pokusom z potenciometrom) a zároveň sa bojím aby sa trafo nechovalo ako zapojené na krátko, keďže cievky L1 až L64 nebudú moc veľké.
Potom tu máme 64 cievok L1 až L64 (pod každé políčko šachovnice jedna).

Pravá (modrá časť je jedna figúrka [vo finále ich bude 32 rovnakých]).
Cievka LF1 bude na spodnej časti figúrky (z priemerom 21mm) ak použijem drôt 0,3mm tak by mala mať cca 27 závitov x 2 vrstvy spolu 54 závitov zo stredným priemerom 13mm (prvý závit 5mm priemer posledný závit 21mm priemer).
Dalej to ide na usmernovač D1
http://www.tme.eu/sk/details/b05s/mostiky-jednofazove-diodove-smdtht/dc-components/
Usmernené napätie preženiem cez led budič IO1
http://www.tme.eu/sk/details/cl520n3-g/drivery-led/microchip-supertex/
A konečne sa dostane na LED diódu D2 (dve farebné prevedienia)
http://www.tme.eu/sk/details/osub51b1s-kl/diody-led-smd-farebne/optosupply/osb5sas1c1a-kl/

http://www.tme.eu/sk/details/ospg51b1s-lm/diody-led-smd-farebne/optosupply/osg5das1c1a-lm/

Ak má niekto nápad na iný obvod vo figúrke, tak treba mať na vedomí že je tam veľmi málo miesta (dúfam že sa tam vôbec vopchá ten môj).

A teraz všetky moje otázky:
1. Bude to vobec fungovať? (ešte som neexperimentoval z výrobov transformátorov čo je vlastne dvojica cievok L1 a LF1, keďže je medzi cievkami vzdialenosť 5mm sklo a cievky nemajú jadro)

2. Bude cievka LF1 ako som ju popisoval stačiť? a aké musia byť cievky L1 až L64? (rovnaké, alebo iný počet závitov iný prierez vodiča alebo im musím vyrobiť jadro?)

3. Nebudú sa navzájom cievky ovlivnovať ked bude na šachovnici len 1 figúrka, alebo ich tam bude 32?

4. Aké silné bude musieť byť trafo TR1? (kolko budú straty energie na podomácky vyrobených cievkach.

Za odpoveď ďakujem.
Uživatelský avatar
frpr666
Příspěvky: 1051
Registrován: 28 pro 2009, 00:00

#2 Příspěvek od frpr666 »

Má každá figurka svítit zvlášť?
Uživatelský avatar
serviceman
Příspěvky: 4093
Registrován: 09 črc 2013, 00:00

#3 Příspěvek od serviceman »

Při 50 Hz se bez jádra nebude nic přenášet, ani s otevřeným jádrem.
Naposledy upravil(a) serviceman dne 14 úno 2016, 16:09, celkem upraveno 1 x.
Nebojte se skloňovat (i cizí slova).
Uživatelský avatar
Kirhof
Příspěvky: 5
Registrován: 14 úno 2016, 00:00

#4 Příspěvek od Kirhof »

Niesom si celkom istý ako si to myslel, ale povedal bych že ano.

Máš 32 figúrok 16 jednej farby 16 druhej farby a postupne one prichádzaš. Samozrejme každá figúrka môže byť položena na ktorékoľvek pole.

Takže na šachovnici môže byt "1 figúrka" alebo 5 zelených a 8 modrých alebo aj všetky.

serviceman: A keby bolo jadro iba na cievklach L1 až L64?
Uživatelský avatar
beny66ka
Příspěvky: 389
Registrován: 12 zář 2015, 00:00
Bydliště: Ostrava

#5 Příspěvek od beny66ka »

Hele a co kdyby se rozsvítilo políčko na které položíš figurku a zespodu by tím figuru prosvětlilo. Pak by stačil do každé figurky magnet a do políčka Hallovo čidlo.
Uživatelský avatar
Kirhof
Příspěvky: 5
Registrován: 14 úno 2016, 00:00

#6 Příspěvek od Kirhof »

Tu nastáva problém stým že každé druhé políčko je zafarbené, čiže by muselo byt v mieste podsvietenia odfarbené (čo by vypadalo hrozne ako iné konektorové verzie) Navyše by to muselo byť spravené tak aby rozpoznávalo 2 druhy figúrok (čierne biele).

Skvôr by ma teda zaujímalo ako preniesť tú energiu bezdrôtovo, pri 50Hz to teda nepojde. Čo by vyšiel frekvenčný násobič čo by to umožnil?
Uživatelský avatar
ZVUK2000
Příspěvky: 4397
Registrován: 22 dub 2012, 00:00
Bydliště: Karvinsko

#7 Příspěvek od ZVUK2000 »

Dobrý nápad s tím podsvětlením. A místo Hall sondy může použít jazyčkové spínače
Uživatelský avatar
Cowley
Příspěvky: 3557
Registrován: 04 úno 2005, 00:00

#8 Příspěvek od Cowley »

Chess Board - Fiber Optic

Tohle je pěkné
Uživatelský avatar
kachle
Příspěvky: 276
Registrován: 23 lis 2015, 00:00

#9 Příspěvek od kachle »

A k čemu je to dobré to podsvícení?
Uživatelský avatar
Kirhof
Příspěvky: 5
Registrován: 14 úno 2016, 00:00

#10 Příspěvek od Kirhof »

Vážim si záujmu a rád, ale keby som chcel šachovnicu rozvrtanu ako emental tak tam dam cinče alebo jacky alebo ine konektory a bolo by hotovo. Nechcem uraziť autorov takýchto šachov ale podla mna to vypadá proste otrasne. Myslel som že nieje až taký problém napájať 20mA ledku na vzdialenost 5mm. :cry:
Uživatelský avatar
Kirhof
Příspěvky: 5
Registrován: 14 úno 2016, 00:00

#11 Příspěvek od Kirhof »

Kachle: Ano môžem si kúpiť aj krásne drevenné šachy. Ale chcel som krásne sklennené kde by rozlišovala figúrky farba. Tak ako na obrázku (ale to je zase len dierový systém, preto to autor fotil za úplnej tmy)
Obrázek
Uživatelský avatar
Azurit
Příspěvky: 29
Registrován: 18 pro 2015, 00:00

#12 Příspěvek od Azurit »

A co použít do každé figurky doutnavku a vysokou frekvenci?
Například : http://danyk.cz/vfgen.html
Naposledy upravil(a) Azurit dne 14 úno 2016, 20:10, celkem upraveno 1 x.
Uživatelský avatar
Zaky
Příspěvky: 7050
Registrován: 30 říj 2010, 00:00
Bydliště: Praha

#13 Příspěvek od Zaky »

Pomineme-li, že je to ptákovina, myslím, že je to celkem v pohodě realizovatelné, ale bude to trochu složitější, bude potřeba použít vyšší frekvenci, jak je již psáno výše a to vyšší desítky kHz. Do každého políčka bude asi potřeba stejně umístit cívku s jádrem, možná polovinu hrníčkového jádra zapojenou v LC oscilátoru. Když se použijí SMD součástky, oscilátory se v pohodě vejdou z druhé strany DPS pod hrníčky. Ve figurkách bude myslím stačit cívka, ledka a antiparalení dioda, možná akorát s odporem v sérii, ono to moc proudu nedá, regulace nebude žádná potřeba. Budit všechny cívky najednou asi nepůjde, myslím, že by to celé pěkně divočilo. Je potřeba vybastlit jeden kus a zkoušet. A použij nízkopříkonové ledky, ať nemusíš přenášet tolik energie. K přijímacím cívkám může být taky potřeba přidat rezonanční C, předpokládám, že účinnost přenosu energie tím bude výrazně ovlivněna.
Uživatelský avatar
lesana87
Příspěvky: 4405
Registrován: 20 zář 2014, 00:00

#14 Příspěvek od lesana87 »

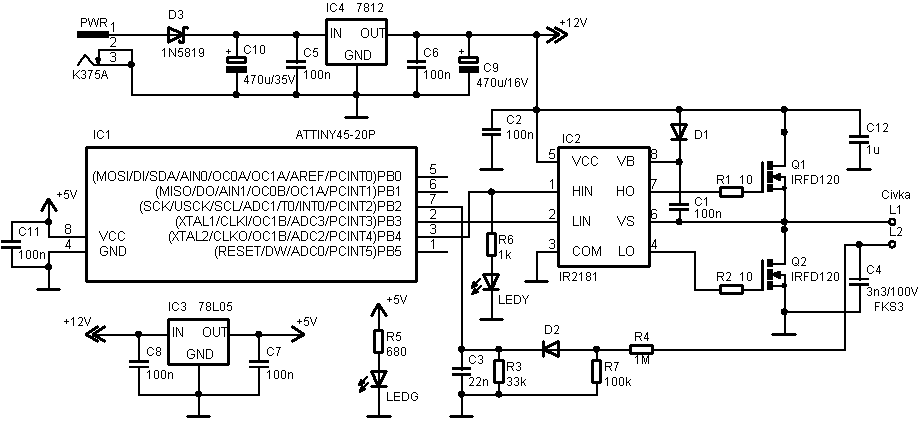

Tohle na 100kHz s cívkama cca 30x30mm dá na vzdálenost 15-20mm proud 60mA. :)
Přílohy
(2.51 KiB) Staženo 135 x
(13.44 KiB) Staženo 148 x
Uživatelský avatar
ZVUK2000
Příspěvky: 4397
Registrován: 22 dub 2012, 00:00
Bydliště: Karvinsko

#15 Příspěvek od ZVUK2000 »

Zaky píše:. Ve figurkách bude myslím stačit cívka, ledka a antiparalení dioda,

To raději dát antiparalelně dvě LEDky
