Mikrospínač ke kuch. robotu Philips HR7745/80 - vyřešeno!

Zpráva

#1 Příspěvek od **jjilek** » 05 bře 2016, 18:42

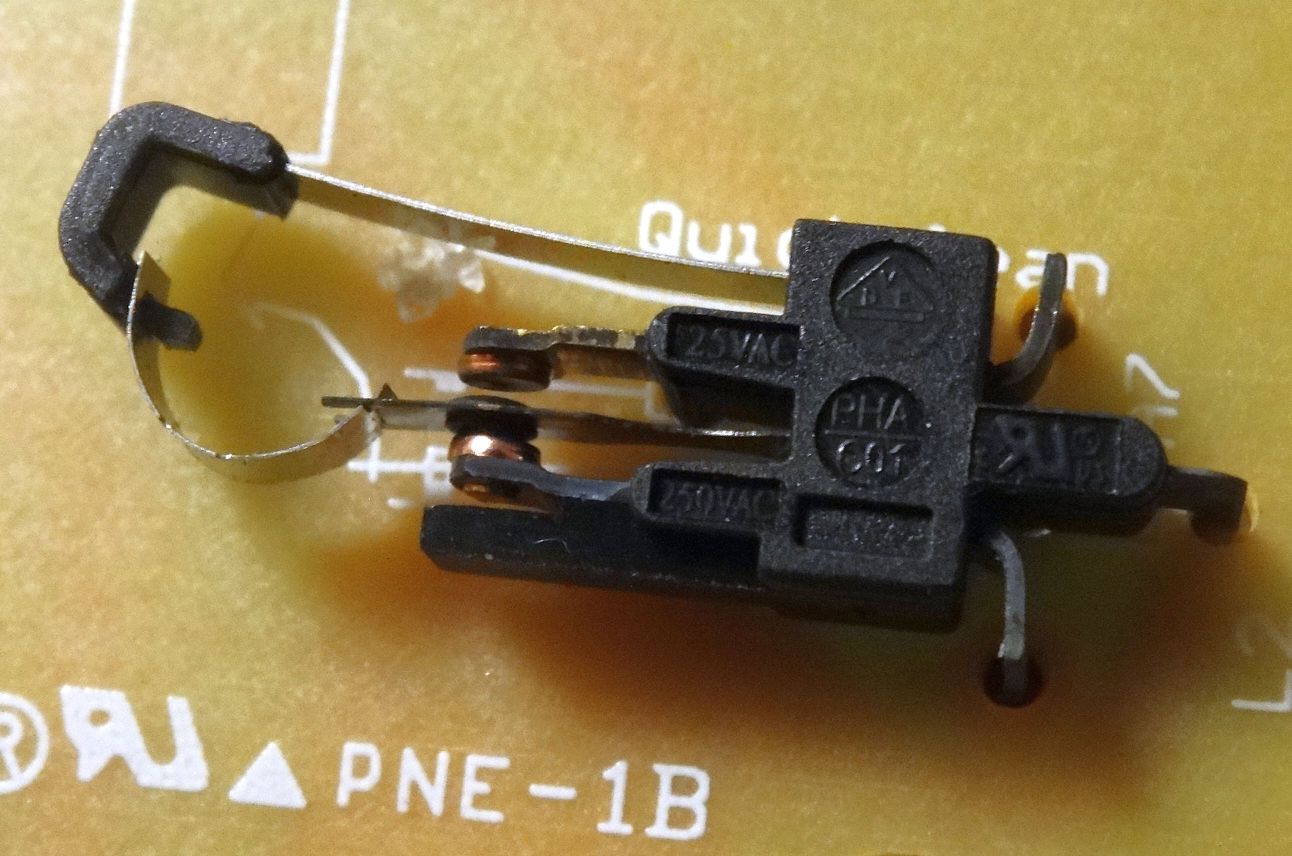

Mám další závadu na kuchyňském robotu Philips HR7745, poškozený mikrospínač pro mne neznámého typu (viz obr.). Poradí někdo, kde jej získat?
Minulé téma (http://www.ebastlirna.cz/modules.php?na ... highlight=)

#2 Příspěvek od **rnbw** » 05 bře 2016, 18:49

To je zase nejaky zazrak od Philipsu - som zvedavy, ci to existuje ako normalna suciastka...

Ak je len opaleny kontakt, tak tam daj kvapku spreja na kontakty a oskrab malym skrutkovacom. Na mikrospinace v PC mysiach to funguje.

[edit]
Aha, teraz vidim, ze je to asi zlomene hore...

#3 Příspěvek od **jjilek** » 05 bře 2016, 18:50

Není jen opálený, ale dokonale vyhřátý, takže nepruží zpět do původní klidové polohy. Obávám se, že tam nic jiného nepůjde, proti trojici těchto spínačů se otáčí vačka z plastu dosti specifického tvaru.

#4 Příspěvek od **Sendyx** » 05 bře 2016, 20:11

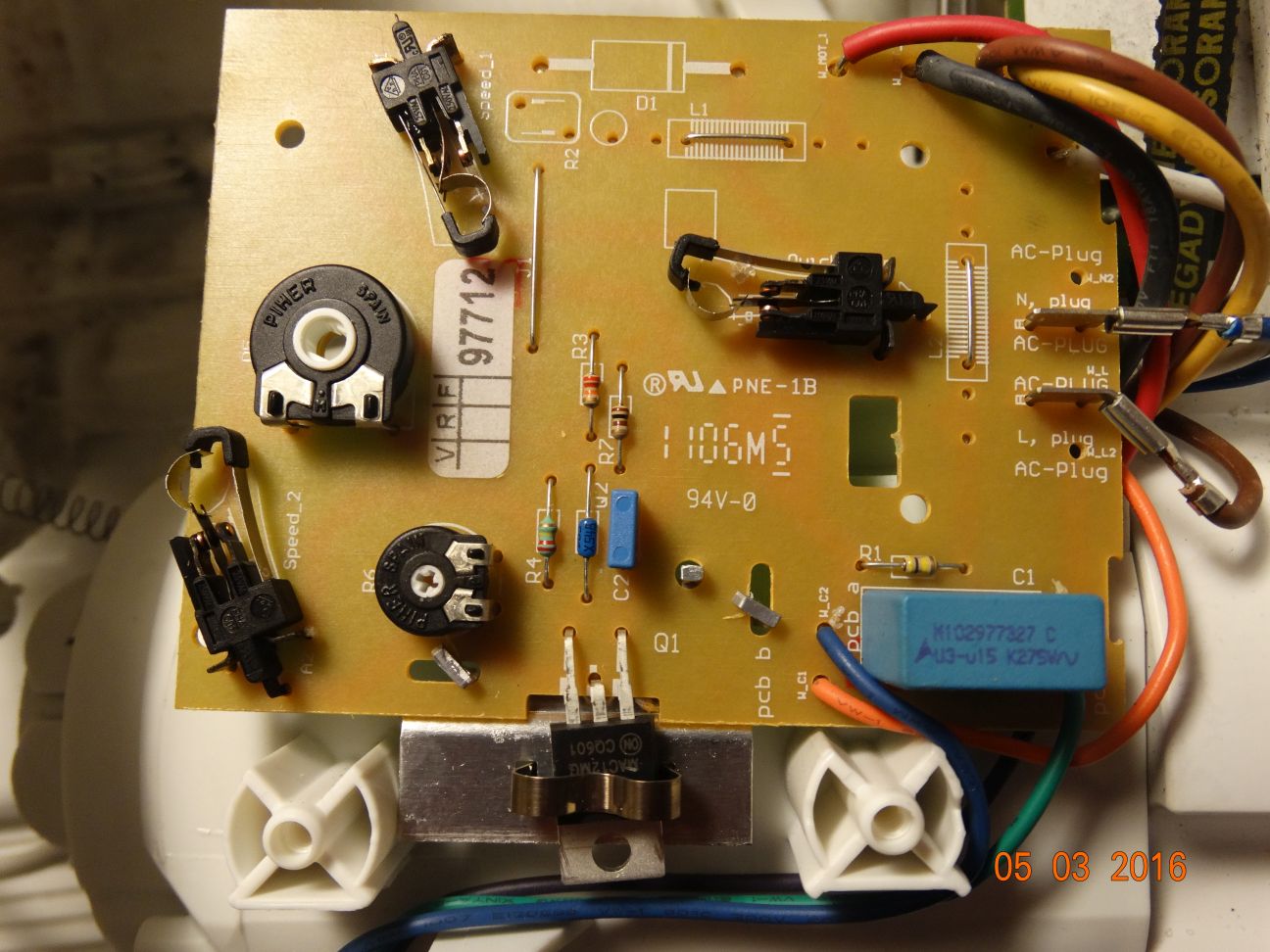

Asi se dodává jen celý plošák elektroniky,

P.N. 4203 065 65200 PCB Assy HR7745

http://www.stecken.de/shop/pdf/HR7745_80.pdf

Podobné mikrospínače jsem jednou získal z nějakého bubnového programátoru.

#5 Příspěvek od **jjilek** » 05 bře 2016, 20:15

Ten manuál již mám. Celý PCB již poptávám u servisu TS Nova v Ostravě. Jeho cena asi bude dost vysoká. Snad jej někdo bude mít ve vraku, jsou tam tyhle mikrospínače několikrát.

#6 Příspěvek od **Sendyx** » 05 bře 2016, 20:38

Zkus se tam optat i na ty mikrospínače, třeba je řešení, nějaký OEM díl.

kovar · #7 Příspěvek od **kovar** » 05 bře 2016, 21:43

Zkus hledat něco takového.

http://www.conrad.cz/mzikovy-spinac-mar ... ap.k701851

#8 Příspěvek od **jjilek** » 07 bře 2016, 17:24

Sendyx píše:Zkus se tam optat i na ty mikrospínače, třeba je řešení, nějaký OEM díl.

Tak tento náhradní díl již Philips nedodává. :cry:

Prohledal jsem kdeco, vhodný mikrospínač jsem nenašel. Je to jak říká rnbw - zázrak od Philipsu. Řekl bych, že je to typické "kurvítko", mikrospínač za pár korun, jehož kontakty se časem vyhřejí a přestanou přepínat. Stroj se vyhodí a koupí se nový, poněvadž výrobce nový mikrospínač ani celou desku přepínačů přestane zavčas dodávat. Pravděpodobnost nějaký stejný stroj najít na SD je mizivá.

ohryzek36 · #9 Příspěvek od **ohryzek36** » 07 bře 2016, 17:52

Dívám se teď do té dokumentace a těch povedených mikrospínačů tam vidím 7 - není některý z nich "navíc" ? (myslím tím vyřadit nějakou blokaci)

#10 Příspěvek od **jjilek** » 07 bře 2016, 17:59

Díky za Tvůj čas, už jsem nad tím uvažoval taky, mám ale strach nějakou blokaci vyřadit, musel bych asi vykreslit celé schema a pochopit funkci, ono se to nějak vzájemně přepíná do různých funkcí podle polohy voliče (velkého knoflíku) a nasazených nebo odstraněných krytů a nástavců. Jeden z mikrospínačů (quick clean) by možná šel přehodit a nahradit jednodušeji spolu s nepříjemnou mechanickou úpravou ovládacího tlačítka.

ohryzek36 · #11 Příspěvek od **ohryzek36** » 07 bře 2016, 18:48

On ten obvod není až tak moc složitý na to, aby nešel vykreslit (pokud jde o tu DPS, co jde vidět v dokumentaci a nejsou na druhé straně nějaké SMD-čka) Prakticky jde o variaci na to, co zasílám v příloze, akorát s větším počtem blokovacích / spoštěcích spínačů - jako "interlock" je brzda, která při vypnutí zabrzdí motor zkratováním rotoru jednou polovinou statoru - v tom philipsu to bude podobně (motor je také připojený pětivodičově).

#12 Příspěvek od **jjilek** » 17 bře 2016, 11:24

Tak jsem to nakonec vyřešil. Objednal jsem podobnou desku z jiného robotu: 4203 065 65210 PCB Assy HR7735-40, došla dokonce levnější než nedostupný originál. Deska se liší osazením jiných komponentů, ale mikrospínače jsou stejné. Takže jsem jeden vypájel a použil k opravě. Dalších několik mikrospínačů mám k dispozici pro případné další zájemce. Je přece jen škoda jen občas používaný a mechanicky nepoškozený kuchyňský robot v ceně několika tisíc korun vyhodit a kupovat nový.
