Význam rezistorov

Zpráva

martin-f · #1 Příspěvek od **martin-f** » 06 bře 2016, 14:04

Chcem si do auta vyrobiť signalizáciu nízkeho, respektíve vysokého napätia v sieti.

Celé to bude založené na princípe komparátoru. Pre tento účel som si vyhliadol LM293N. V datasheete som našiel schému, ktorá je signalizácii najbližšia. Avšak nechápem načo sú rezistory na vstupoch. Podľa datasheetu je možné na vstupy pripojiť až +36V.

A ďalej nechápem význam rezistoru ktorý je pripojený na výstup, respektíve bázu tranzistora.

#2 Příspěvek od **EKKAR** » 06 bře 2016, 14:13

Přečti si knížku od Belzy "Operační zesilovače pro obyčejné smrtelníky" a pochopíš to - jinak bys musel hledat na netu vysvětlení co to je "okénkový komparátor".

#3 Příspěvek od **jezevec** » 06 bře 2016, 14:15

Tole zapojení není to co požaduješ, hledej "okénkový komparátor" (window comparator).

Kvicala_r · #4 Příspěvek od **Kvicala_r** » 06 bře 2016, 14:18

Já to stavěl jak jeden z prvnch výrobků pod názvem BATEST
Jen doporučuji přidat nějaký malý opor (lépe cívku) na vstup a filtrační kond s transilem. Na jawce (6V - panelka) sem měnil párkrát operák, než jsem se dokopal k této úpravě. Pak už OK několik let

lesana87 · #5 Příspěvek od **lesana87** » 06 bře 2016, 14:18

Rs tam bude ze slušnosti jako ochrana, 2Rs kompenzují vstupní klidové proudy, které na tom Rs vyvolají úbytek. Výstupy komparátorů jsou s otevřeným kolektorem, umějí udělat jen nízkou úroveň, proto je tam ten odpor na +napájení, ten tam udělá vysokou úroveň, když budou výstupy obou komparátorů zavřené.

xsc · #6 Příspěvek od **xsc** » 06 bře 2016, 15:12

Kvicala_r píše:Já to stavěl jak jeden z prvnch výrobků pod názvem BATEST

Pod tímto jménem to kdysi ještě za socialismu prodávalo nějaké (mám pocit že slovenské) družstvo. Byla tam 7400 v normálním provedení.

#7 Příspěvek od **EKKAR** » 06 bře 2016, 15:45

xsc píše:
Kvicala_r píše:...BATEST
Pod tímto jménem to kdysi ještě za socialismu prodávalo nějaké (mám pocit že slovenské) družstvo. Byla tam 7400 v normálním provedení.

Kdybys napsal MA1458, tak ti to uvěřím. S TTL švábem určeným pro 5V napájení ale dost těžko ...

ZVUK2000 · #8 Příspěvek od **ZVUK2000** » 06 bře 2016, 16:01

EKKARE projdi ty obrázky a narazíš tam na jeden obvod s "nulkanulkou" A na první pohled to vypadá jako ta klasika s 1458

barnodaj · #9 Příspěvek od **barnodaj** » 06 bře 2016, 16:34

Asi tohle:

a ještě možná tohle

http://www.ges.cz/cz/stavebnice-g047-GES07800129.html

barnodaj · #10 Příspěvek od **barnodaj** » 06 bře 2016, 16:39

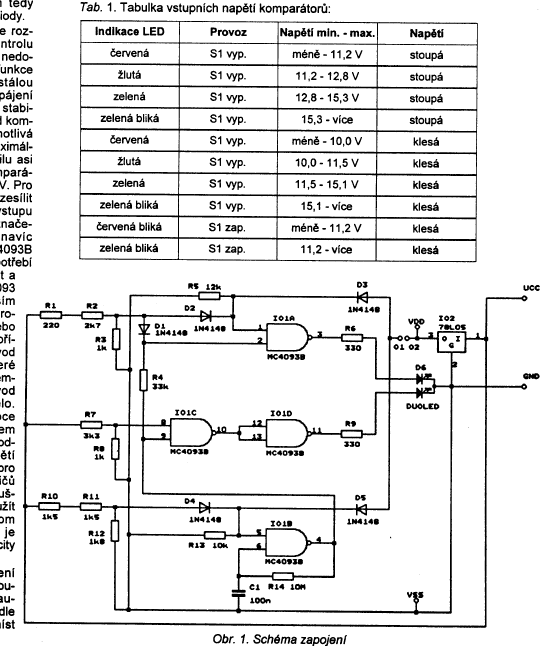

A tohle bude inteligentnější: (AR94/11)

#11 Příspěvek od **EKKAR** » 06 bře 2016, 16:42

barnodaj píše:A tohle bude inteligentnější:

Tak bacha - to už je něco jinýho, CMOS hradla se Schmittem na vstupu (CMOS 4093), to jsou regulérní komparátory, akorát optimalizovaný pro digitální funkci!

beny66ka · #12 Příspěvek od **beny66ka** » 06 bře 2016, 18:12

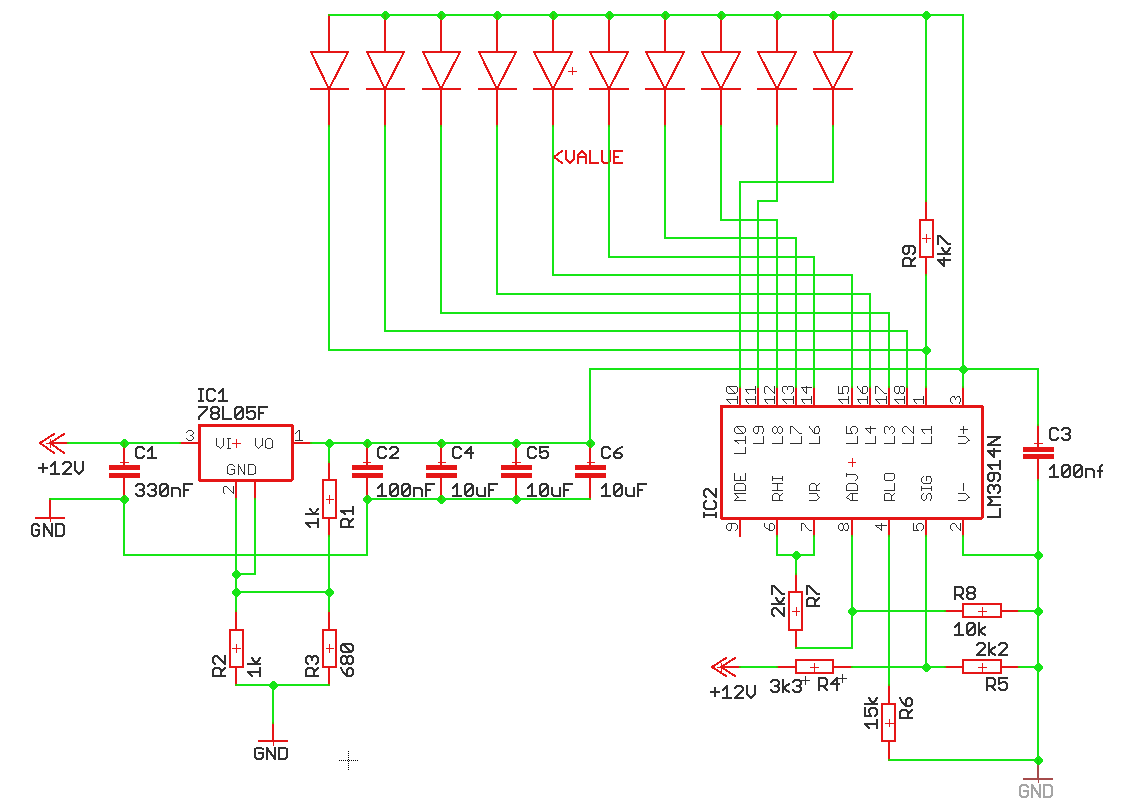

Já používám toto.[/list]

ZVUK2000 · #13 Příspěvek od **ZVUK2000** » 06 bře 2016, 18:22

Jo dnes už klasika. Ale před 30ti lety? I dederonský A277D byl luxus použít jako indikator palubní sítě v autě

xsc · #14 Příspěvek od **xsc** » 06 bře 2016, 18:22

EKKAR píše:Kdybys napsal MA1458, tak ti to uvěřím. S TTL švábem určeným pro 5V napájení ale dost těžko ...

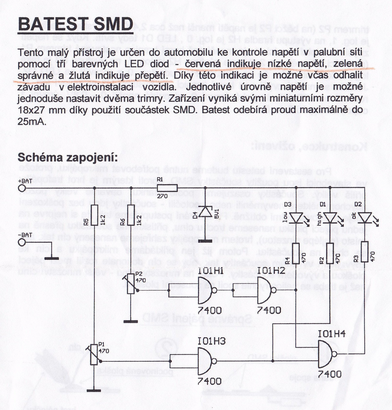

Skutečně tam byla 7400 zapojená stejně jako v té verzi Batest SMD. Už nevím, jestli byla taky napájená jen přes odpor a zenerku, nebo tam byl stabilizační tranzistor. To, že to bylo TTL, se občas nepříjemně projevovalo - na hraně přepnutí z jednoho stavu do druhého to někdy rušilo v AM pásmu.

breta1 · #15 Příspěvek od **breta1** » 06 bře 2016, 19:27

beny66ka píše:Já používám toto.[/list]

Podobných schemat jde najít fůra, kopíruje se to furt dokola.
Nechápu, k čemu je tam dobrý IC1.
