Tesla 820 - MAA550

Zpráva

greenhorn · #1 Příspěvek od **greenhorn** » 22 dub 2016, 22:09

Ahojte, potreboval by som trošku poradiť.

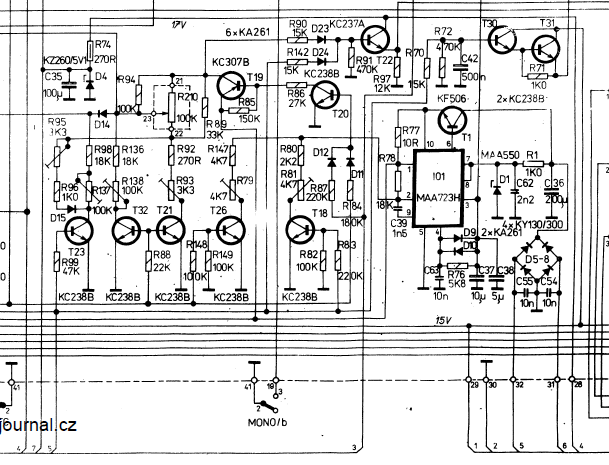

Dávam dohromady Teslu 820. Mal som problém so stabilizátorom ladiaceho napätia (pokazený stabilizátor MAA550). Po jeho výmene všetko pracuje ako má len sa dosť hreje. Najskôr to bola teplota až 100 °C. Napadlo ma, že možno je problém v tom, že stabilizátor kmitá - pomenil som kondenzátory v jeho okolí (keramické a aj elektrolyty), no bez zmeny. Ďalej som uvažoval o tom, že prístroj je navrhnutý na napätie 220 V, tak som zvýšil hodnotu rezistora R1 z 1 kΩ na 2 kΩ. Tam som už trochu uspel, teplota sa drží na cca. 60 °C. Ale aj tak neviem, či je to v poriadku a súčiastka sa tak má normálne hriať alebo mám hľadať nejakú chybu. Tranzistor T1 je na tom obdobne s tou teplotou.
Dúfam, že mi poradíte a vopred vám za to ďakujem.

#2 Příspěvek od **Hill** » 22 dub 2016, 23:02

MAA550 má nejlepší stabilitu napětí při proudu 5 až 7 mA, to znamená, že na něm může být ztrátový výkon cca 220 - 250 mW. To teplo se musí nějak uchladit, takže teplota pouzdra kolem 80° - 100°C je normální. Opatři MAA550 chladicím křídlem.

#3 Příspěvek od **mi-ro** » 23 dub 2016, 11:54

Ok, je tak, v některých přístrojích křidélka i byla. Jinak stačí rychle připájet kousek Cu plechu přímo na pouzdro. Ale bacha na dotyk okolních součástí, pouzdro 550 je pod napětím.

#4 Příspěvek od **Hill** » 23 dub 2016, 16:34

Poněkud paradoxní na tom zapojení je to, že zde MAA550 slouží hlavně k předstabilizaci napětí ze zdroje na pevnou hodnotu, aby se ve výstupním napětí MAA723H nemuselo počítat se závislostí na vstupním napětí.
Vlastní ladicí napětí totiž stabilizuje až ta sedmsetdvacettrojka háčko - použití méně přesné a méně stabilní verze 723H zřejmě nejen nerušilo, ale mělo svůj význam v kompenzaci jedné teplotní závislosti teplotní závislostí opačného znaménka. Změna vstupního napětí ani změna zatěžovacího proudu nehrozily, nebo alespoň byly hluboko pod mezí, kdy by se to projevilo na výstupním napětí.
A za další - MAA723H s výhodou umožnila zavést do neinvertujícího vstupu napětí pro AFC (proudový výstup AFC z A255D byl v tomto ohledu nejlepší varianta), protože interní reference byla docela dobře stabilní.
V jiných zapojeních se hodila i velikost referenčního napětí MAA723 i jeho teplotní závislost shodné s klidovým napětím koincidenčního detektoru v MAA661, jen se někdy muselo vybírat z více kusů, aby rozdíl napětí byl co nejmenší.

greenhorn · #5 Příspěvek od **greenhorn** » 24 dub 2016, 12:33

Ďakujem teda za cenné rady.

greenhorn · #6 Příspěvek od **greenhorn** » 18 čer 2016, 14:56

Ahojte, mal by som ešte jednu otázku. Dostala sa mi do rúk na náhradné diely 820-tka, ktrorá rozsah VKV do 108 MHz. Vonkajšok je nič moc, ale stupnica pod plexisklom je ako nová a tak premýšľam nad tým, že by som prvú "zgenerálkovanú" 820-tku s VKV do 104 MHz prerobil. A preto sa chcem spýtať či je rozdiel iba vo vstupnej časti FM alebo je tam kvôli zväčšeniu rozsahu viacej zmien. Vďaka za radu.

Hifista · #7 Příspěvek od **Hifista** » 20 čer 2016, 11:37

Proč nevyměníš celý vst. díl, když máš náhradní kus?
Asi před dvaceti lety jsem porovnával obě verze vst. dílů a pokud si to pamatuji, tak vst. díl do 108 MHz měl o jeden závit méně na oscilátorové cívce. Po odvinutí a samozřejmě i doladění to šlo dobře, ale mrzela mě nesouhlasící stupnice. Po čase jsem pak sehnal poslední verzi 820A s rozsahem do 108MHz a s 2xA274 v korekcích, takže ten upravený kus již pak zůstal nevyužitý.
Předchozí model 816A jsem "natáhl" do 108MHz jen pomocí nastavení ladícího napětí bez dalších úprav.

greenhorn · #8 Příspěvek od **greenhorn** » 20 čer 2016, 14:43

Veď to som práve myslel, že by som vymenil celý vstupný diel VKV. Len som chcel vedieť, či tam nieje ešte nejaký rozdiel. Pretože tam sa nejako elektronicky preskakuje pásmo medzi 73 - 88 MHZ. Je tam potrebné aj niečo preladiť?

#9 Příspěvek od **EKKAR** » 20 čer 2016, 14:48

Na to přeladění tam je klopnej obvod, jestli se nemejlím MH1ST1 - jak Ulad při ladění k hornímu konci OIRT pásma doleze na nějakou předem nastavenou mez, klopák skokově trandem zkratuje část děliče určujícího ladicí napětí a to naskočí na hodnotu potřebnou pro naladění na spodek CCIR = vyklíčuje se "mezipásmo" 73 - 87MHz ... Pokud má ta "novější" vstupní jednotka stejně velký hodnoty Ulad pro kmitočty 73 a 87MHz, tak by se nemělo nic měnit, horší by bylo, kdyby měla těma přidanýma 4MHz na horním konci celkově "ujetý" ladění - nevím, tohle jsem u T820 nikdy nekuchal...

greenhorn · #10 Příspěvek od **greenhorn** » 29 črc 2016, 18:31

Ešte by som mal do tretice poslednú otázku a to na ovládanie hlasitosti. Viem, že sa to tu viackrát riešilo, že regulácia hlasitosti je zle navrhnutá už od výroby. Niekde som tu zistil, že od určitého roku sa dával potenciometer s exponenciálnym priebehom, ktorý tento nedostatok riešil. Mne sa podarilo presne ten typ zohnať (10k/E TP 160), no ale po jeho výmene ma to moc nepotešilo. Teraz sa začína hlasitosť regulovať pred druhou čiarkou ale zase takmer maximum je už na čísle 5 (teda v strede chodu).
Preto sa chcem spýtať, či sa dá a ak tak ako "natiahnuť" reguláciu hlasitosti od 0 do 10, teda po celej dráhe. Vďaka.

ZVUK2000 · #11 Příspěvek od **ZVUK2000** » 29 črc 2016, 18:41

A nemá tam být logaritmický. Exponenciální je jeho "opak"

#12 Příspěvek od **Hill** » 29 črc 2016, 18:52

Dej tam zase lineární potenciometr, zemní konec opři o jednu až dvě obyčejné křemíkové diody v propustném směru v sérii, aby neseděl na napětí země. Tak ti nebude začínat regulace od dvojky, ale od nuly.
Jestli přestane regulovat před druhým koncem dráhy, odpoj jeho napájený konec s najdi mu tak velký odpor do série, aby se rozsah regulace roztáhl přes celou dráhu.

greenhorn · #13 Příspěvek od **greenhorn** » 31 črc 2016, 10:41

Ďakujem, pomohlo to. Teraz je to už celkom slušné.

greenhorn · #14 Příspěvek od **greenhorn** » 24 říj 2016, 19:12

Opäť som sa musel vrátiť do tohoto vlákna. 820-tka fungovala bez problémov, no až do včerajška. Nie, že by bola chyba nejak fatálna, ale predsa je.
Problém je s AFC. Pokiaľ je rádio "studené" tak drží naladenú stanicu dobre. No ak sa zahreje tak niektoré frekvencie blížiace sa 104 MHz nechce dolaďovať. Ale s frekvenciami 95,1, 98,0, ... nie je problém. V čom môže byť chyba, niekde okolo stabilizátora napätia pre ladenie?

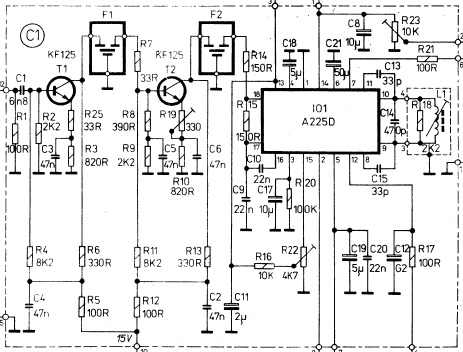

Pretože s modulom C1 by to byť nemalo, mám ešte jeden a ten sa správa tak isto. Inak na module C1 bol paralelne k c19 (5цF) prispájkovaný kondenzátor 10цF a neviem prečo.

#15 Příspěvek od **Hill** » 24 říj 2016, 20:00

AFC využívá souběhu referenčního napětí na pinu 4 MAA723 a pinu 5 A225D při naladění na střed S-křivky detektoru. Pin 5 A225D je sice deklarovaný jako zdroj (nebo spotřebič) proudu, ale k tomu potřebuje nějaké klidové napětí, které se mění podle směru a velikosti uladění od střední frekvence.
Když mají oba šváby stejnou teplotu, napětí cestují stejně, takže na modulu C1 to skutečně není. Kondenzátor C19 jen filtruje rychlé změny na výstupu odchylky, ale když ho nahradíš spolehlivě dobrým, nic nezkazíš.
Jiná věc je automatické vypínání AFC: když hneš s potenciometrem ladění o tolik, aby se napětí změnilo o více, než 20 mV, AFC se vypne a po nějakou dobu, určenou časovou konstantou C17*R20, zůstane vypnuté.
Čili stačí chrastící konec dráhy ladicího potenciometru, aby AFC vypnulo, a stanice ustřelovaly. Asi by pomohlo osciloskopem změřit, co se děje na obou koncích odporu R94, jestli se tam napětí mění skokem nebo jen velebně kolísá.

Druhá možnost je rozladění souběhu vstupní jednotky - do určité úrovně signálu, i když to už hraje, AFC nenasadí. Je možné, že máš na horním konci pásma horší citlivost rádia, ty stanice by ti měla zablokovat šumová brána, ale, když je nastavená tak, že pustí i slabé stanice, můžeš je naladit, ale AFC nefunguje. Zkontroluj si souběh ve vstupní jednotce po ohřátí přijímače.
