Zdroj s L200

Zpráva

#1 Příspěvek od **Michal22** » 08 črc 2016, 20:34

V datasheetu L200 je docela jednoduché zapojení zdroje s plynulým nastavením U a I. Přemýšlím, že bych si jeden takový vyrobil, ale jedna věc mě tam chybí- indikace proudového omezení.
Jak ji tam elegantně dodělat?
A dotaz druhý- kdybych chtěl opravdu použít LM741, je nutné řešit kompenzaci a nulování? Nebo můžou vývody 1, 5 a 8 zůstat nezapojené?
Díky

lopez · #2 Příspěvek od **lopez** » 08 črc 2016, 22:58

No záleží čo od toho očakávaš (výkon - V -A) na čo to bude určené.
Lebo riešení je XYZ.

#3 Příspěvek od **Michal22** » 08 črc 2016, 23:13

Taky odpověď

Parametry jsou mě jasné. Chtěl bych zdroj 2 - 5V, s proudovým omezením, max. proud stačí cca 2A.
Ale hlavně mě jde o to, zda můžu třeba na výstup operáku pověsit LED, která by mě indikovala náběh proudového omezení.
A ta 741 mě zajímá hlavně z principu- mám doma i jiné operáky, které nemají vnější kompenzaci, takže na ní nebazíruji.

kachle · #4 Příspěvek od **kachle** » 08 črc 2016, 23:33

Podívej se na toto:
http://vyvoj.hw.cz/teorie-a-praxe/konst ... -l200.html

lesana87 · #5 Příspěvek od **lesana87** » 09 črc 2016, 07:21

741 nemá vnější frekvenční kompenzaci, to si pleteš se 748. Nulování offsetu jen zlepší přesnost nastavení proudového omezení. V tom schématu máš chybu, rozpojenou ZV operáku a od 2V ti to v tomhle jednoduchým zapojení chodit nebude.

monterjirka · #6 Příspěvek od **monterjirka** » 09 črc 2016, 09:35

Zpětnou vazbu bych u OZ v tomto zapojení neočekával, v tom by nemusela být chyba.
A pokud to má fungovat už od malých napětí, při volbě OZ je důležité aby na vstupu byly tranzistory PNP, tak dokáže OZ pracovat se vstupními napětími, která se blíží zápornému pólu napájení.

lesana87 · #7 Příspěvek od **lesana87** » 09 črc 2016, 09:40

No budeš se možná divit, ale ten OZ je tam jako zesilovač s nastavitelným zesílením a tak tu zápornou ZV tak nějak potřebuje.

Minimální výstupní napětí nemá nic společného s použitým OZ, je to vlastnost L200, má referenci 2,8V a tak míň prostě v základním zapojení nedá.

#8 Příspěvek od **Michal22** » 09 črc 2016, 09:57

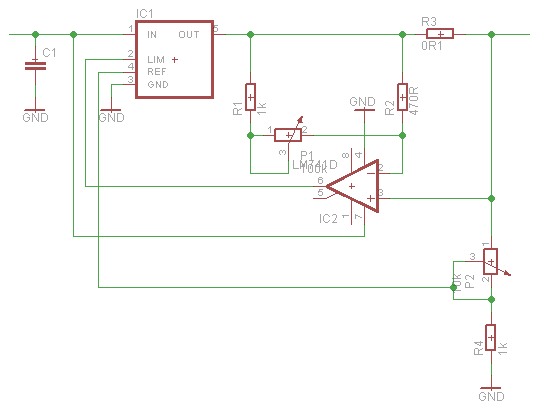

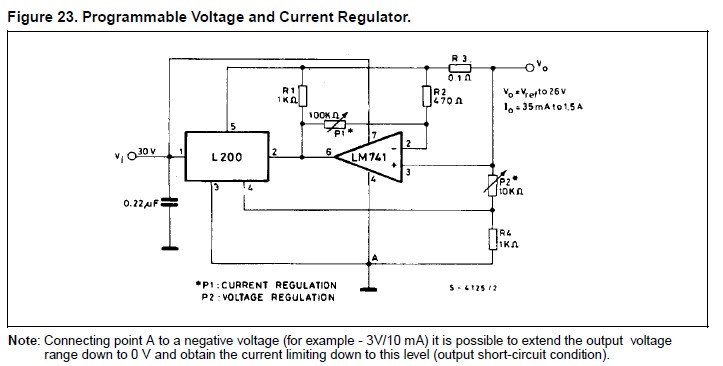

Lesano, díky, máš pravdu, zapomněl jsem spojit potenciometr s výstupem OZ. Přidávám raději printscreen z datasheetu.
A ano, spletl jsem si 741 s 748, zmátlo mě to, že v Eagle je vývod 8 zakreslený, ač je NC.

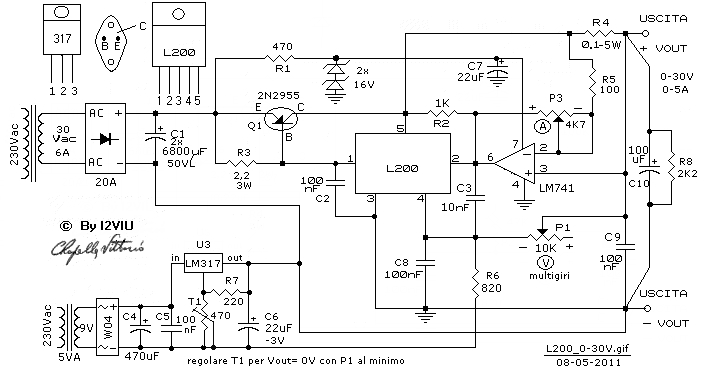

Nižší napětí (až 0) by mělo jít dosáhnout tím, že se GND posune na záporné napětí- ale zase jsem četl, že tam může nastat problém při vypínání zdroje, kdy může výstupní napětí růst?

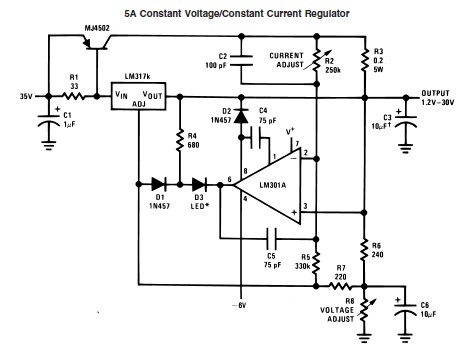

Každopádně jsem si říkal, jestli to nejde udělat podobně jak u LM317, kde LED pro proudové omezení je. Tohle zapojení používám už asi 20 let, bez problémů.

lesana87 · #9 Příspěvek od **lesana87** » 09 črc 2016, 10:15

OZ v zapojení s LM317 nemá lokální ZV, ZV má přes celou smyčku s LM317, takže posunutí výstupu z OZ o napětí LED nevadí. U L200 má ale OZ lokální ZV (je to jen zesilovač, který mění úroveň interního omezení), takže LED v sérii s výstupem OZ by posunula rozsah omezení někam do nepoužitelna.
Proč radši nepoužiješ tu LM317? Nějak mám z minulosti v paměti uloženo, že L200 = "i přes velkou snahu zklamání".

#10 Příspěvek od **Michal22** » 09 črc 2016, 10:22

Hm, tak to není moc pozitivní informace

No, věc se má tak, že tu L200 mám už na cestě. Chtěl jsem zkusit zaexperimentovat. Dobře mě tak, měl jsem se ptát dřív.
LM317 samozřejmě v šupleti mám, tak klidně můžu vytvořit zase to, co mám odzkoušené.

lopez · #11 Příspěvek od **lopez** » 09 črc 2016, 10:36

Zato ma zaujímalo - prečo si sa sústredil na L200.

Lebo tiež roky používam 317+OZ.

#12 Příspěvek od **Michal22** » 09 črc 2016, 11:20

Ještě jeden dotaz k tomu zapojení s LM317- pokud bych použil jiný OZ (třeba tady mám NE5532- použil bych jednu polovinu), způsobí něco (vyjma možné větší nepřesnosti) absence D2 a C4?

helios · #13 Příspěvek od **helios** » 09 črc 2016, 11:25

Naproti ostatným ja som radšej staval stabáky s L200 ako s LM317. U L200 bol vyšší výstupný prúd, nemali toľko sklony ku kmitaniu (líšili sa podľa výrobcu), nestalo sa mi, ako u LM317, že pri pripájaní (hlavne indukčnej) záťaže, že mi celú LM-ku odstrelilo z plošáku.

Grafiaus · #14 Příspěvek od **Grafiaus** » 13 črc 2016, 09:21

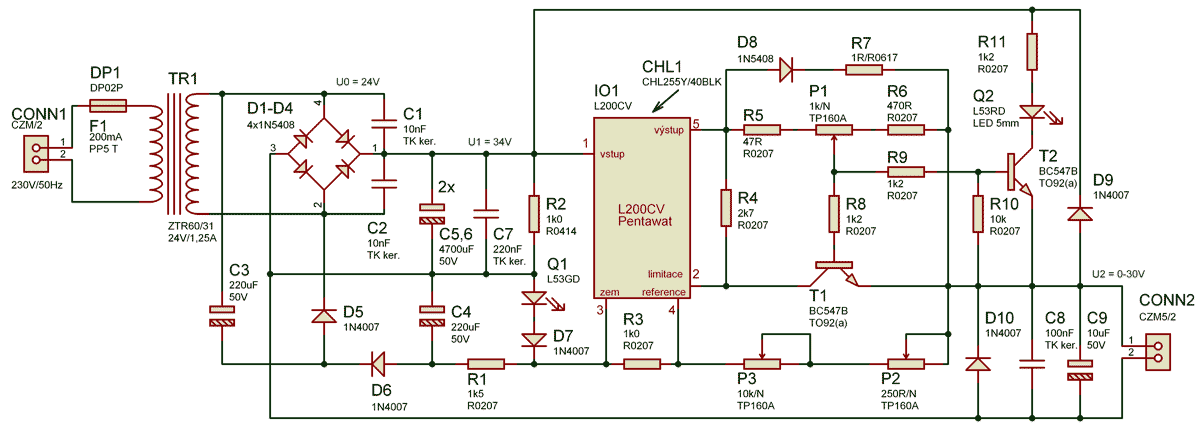

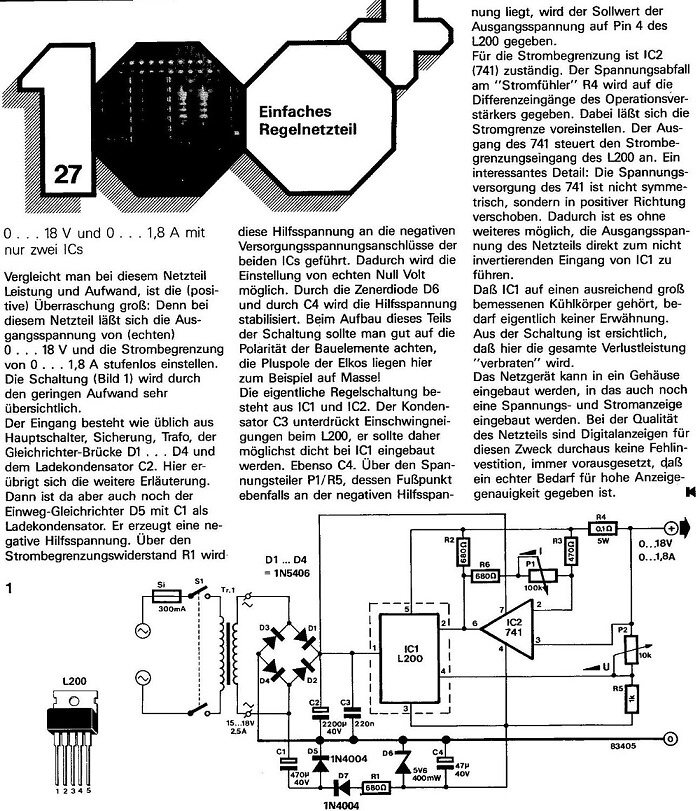

tu mas L200 aj LM317 .. ale vazne , cakat na jednu L200 a uvazovat nad pokusom je dost trufale ,

.. jedine ak jednoucelove zariadenie , nejaka jednoducha nabijacka s kontrolou prudu a vystupneho napetia

#15 Příspěvek od **Michal22** » 15 črc 2016, 00:08

Tak jsem to zkušebně poskládal- regulace napětí i proudu jde.
Mám to zatím zapojeno jen proti zemi (bez záporného napětí), takže Umin je necelých 2,8V (Uref), Imin je 115mA.
Zvlnění při Iout=250mA, Vout=5V je cca 40mV.
Později si musím nachystat nějaké jiné zátěže a zkoušet při jiných podmínkách.
