Převodník UART na RS485

Zpráva

hakamusai · #1 Příspěvek od **hakamusai** » 21 črc 2016, 08:13

Zdravím,měl by někdo tip jak vyřešit (ideálně ze šuplíkových zásob) převodník UART na RS485 ? Potřebuju to na propojení frekvenčního měniče Micromaster 440 s PC.Origo kabel stojí 2k.
K dispozici mám převodník USB na UART tohle a USB na I2C,RS232, tohle

Jirka525 · #2 Příspěvek od **Jirka525** » 21 črc 2016, 09:01

Nevím jestli se to za tyto ceny vyplatí vůbec bastlit http://www.ebay.com/sch/i.html?_from=R40&_trksid=p2047675.m570.l1313.TR0.TRC0.H0.Xusb+to+rs485.TRS0&_nkw=usb+to+rs485&_sacat=0

hakamusai · #3 Příspěvek od **hakamusai** » 21 črc 2016, 11:43

o tom vím,ale já to potřebuju rychle.Z toho důvodu se ptám na nějakou možnost řešení ze součástek,nejlíp který mám doma.

termit256 · #4 Příspěvek od **termit256** » 21 črc 2016, 12:18

Prevodniku typu MAX485 je vsude plno, bohuzel netusim co mas nebo nemas doma.

Cowley · #5 Příspěvek od **Cowley** » 21 črc 2016, 14:38

Jak píše termit256, nebo nasadit levnější SN75176.
Třeba něco odtud.

Celeron · #6 Příspěvek od **Celeron** » 21 črc 2016, 18:00

hakamusai píše:K dispozici mám převodník USB na UART tohle

S 75176 to půjde ten první jen z předpokladu, že jeden z výstupních fousů převodníku USB-TTL/COM bude mít funkci Direction RS245. Zkus kouknout do doku, co ty 4 fousy vlastně jsou. Pokud RX a TX a k tomu GND, tak na to zapomeň.
Spíš by mohl být na tom složitejším vícefunkčním. Zase doku. :wink:

lesana87 · #7 Příspěvek od **lesana87** » 21 črc 2016, 18:14

Přepínání směru se dá udělat automatický, na to není potřeba třetí vodič, stačí RC článek, dioda a trandík.

Celeron · #8 Příspěvek od **Celeron** » 21 črc 2016, 19:13

Hmm, neznám.
I když, tazatel nepsal, jestli to je dvojdrát a nebo čtyřdrát propojení, takže možná to přepínání není potřeba. :wink:

hakamusai · #9 Příspěvek od **hakamusai** » 21 črc 2016, 19:51

Můj převodník USB/UART má na výstupu čtyři vodiče +5V,GND,TXD,RDX
Na DPS je jen jeden šváb s označením:
PL-2303HX
LFC14083A

samotnej DPS má označení:TTD-C GS27159
Převodníky co prodávají na ebay USB/RS485 používají stejnej chip.Takže to nějak určitě jde.Otázkou je jak.

hakamusai · #10 Příspěvek od **hakamusai** » 21 črc 2016, 19:53

Celeron píše:Hmm, neznám.
I když, tazatel nepsal, jestli to je dvojdrát a nebo čtyřdrát propojení, takže možná to přepínání není potřeba.

U měniče se zapojují tři vodiče: společná GND,+,- (možná by to fungovalo i bez GND)

hakamusai · #11 Příspěvek od **hakamusai** » 21 črc 2016, 20:21

Hmmm,tak jsem se dočetl v datasheetu PL-2303HX že RS485 podporüje chip PL-2303HXD a musí se to v chipu povolit (defaultně je 485 zakázaná)

#12 Příspěvek od **Michal22** » 21 črc 2016, 22:59

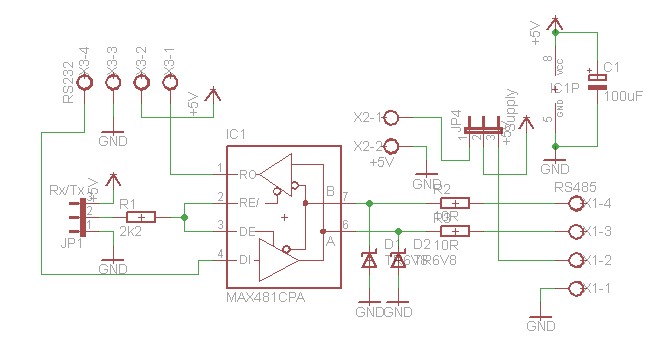

Takhle jsem řešil já jednosměrnou komunikaci (testováno na 50m):

Celeron · #13 Příspěvek od **Celeron** » 22 črc 2016, 00:47

Nojo, tak dvoudrátovej poloduplex řízení směru potřebuje. Měnič určitě komunikuje oboustraně. Nabastli to co dala Lesana.

silas15 · #14 Příspěvek od **silas15** » 01 zář 2016, 14:52

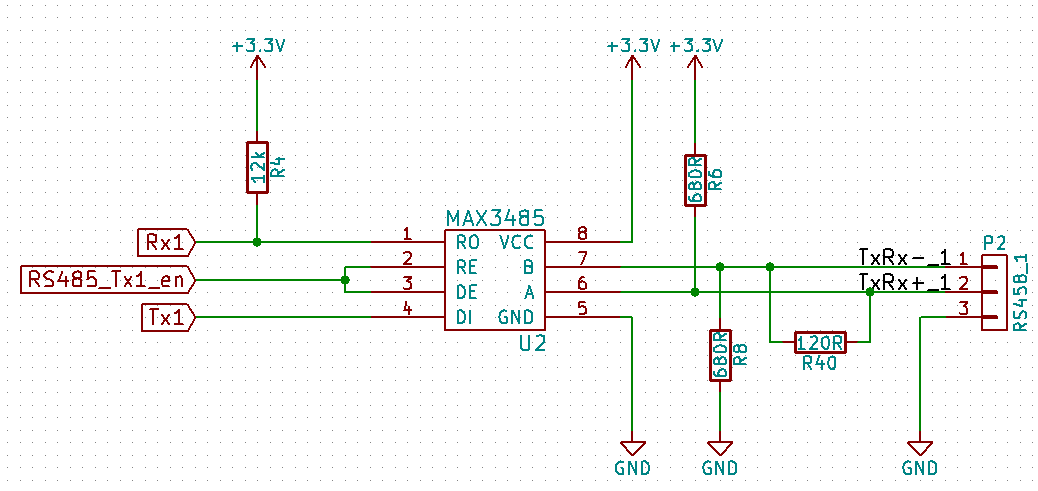

já stavěl RS485 komunikaci MCU - zařízení viz obrázek. Funguje mi to, ale říkám si, jestli nemít nějakou ochranu na výstupu, třeba zenerky. Nerad bych při sebemenší indukci odpálil obvod.
